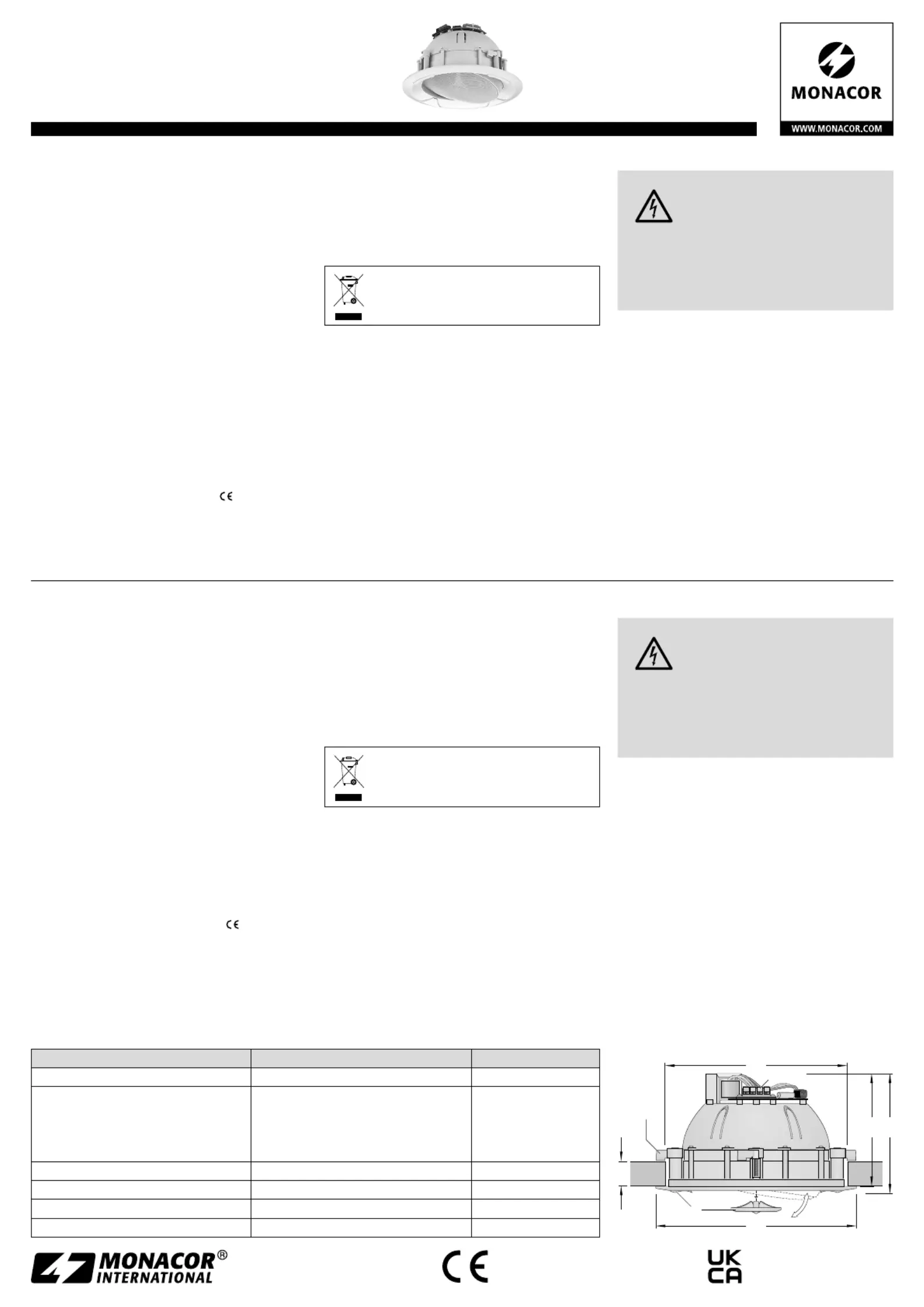

Sida 1/3

EDL-65TW

Bestell-Nr. • Order No. 0162220

260

165

175

9 – 35

280

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

by MONACOR INTERNATIONAL.

A-0687.99.04.03.2022

MONACOR INTERNATIONAL GmbH & Co. KG,

Zum Falsch 36, 28307 Bremen,

Germany

PA Ceiling Speaker

These instructions are intended for installers

with sufﬁcient knowledge of 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

This speaker has been specially designed for applica-

tions in PA systems. It is equipped with a transformer

for operation at 100 V systems. The connected load

is matched via selection of the terminals. As a high-

quality two-way system with dome tweeter, the

speaker is suitable for reproducing speech and

music. It can be moved in its support and can thus

be aligned. The speaker is made of ABS. It is self-ex-

tinguishing according to the ﬂammability standard

UL 94 V-0.

2 Important Notes

The speaker corresponds to all relevant directives of

the EU and is therefore marked with .

The speaker corresponds to the relevant UK legisla-

tion and is therefore marked with .UKCA

•

The speaker is suitable for indoor use only. Protect

it against dripping water, splash water, high air

humidity and heat (admissible ambient tempera-

ture range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

chemicals or water.

•

No guarantee claims for the speaker and no liabil-

ity for any resulting personal damage or material

damage will be accepted if the speaker is used for

other purposes than originally intended, if it is not

correctly connected or if it is overloaded.

If the speaker is to be put out of oper-

ation deﬁnitively, dispose of the speaker in

accordance with local regulations.

3 Mounting

1) Saw a hole of 260 mm diameter into the ceiling.

2) Make the electrical connection (chapter 4).

3) Remove the four screw covers (3) and turn the

four retaining brackets (2) inwards.

4) Insert the speaker into the ceiling opening.

Tighten the screw to clamp the speaker to the

ceiling. Replace the screw covers.

5) While in operation, align the speaker to the

desired PA zone.

4 Electrical Connection

WARNING During operation, there is a hazard of

contact with a dangerous voltage of

up to 100 V at the connection cable.

Installation must be carried out by

skilled personnel only.

Observe the load of the PA ampliﬁer by the

speakers. An overload may damage the ampliﬁer!

The total load of all speakers connected must not

exceed the ampliﬁer power.

1) Before installing the speaker, switch off the PA

ampliﬁer so that the speaker cable will not carry

any voltage!

2) Connect the speaker: Connect the terminals (1)

for the desired rated power (

☞

table) to the 100 V

output of the ampliﬁer.

3) When connecting several speakers, make sure

that all speakers have the same polarity (e. g. black

terminal = negative pole) and that the ampliﬁer is

not overloaded.

Subject to technical modiﬁcation.

ELA-Deckenlautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Instal-

lation gründlich durch und heben Sie sie für ein

späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Lautsprecher ist speziell für den Einsatz in

ELA-Anlagen konzipiert. Er ist mit einem Übertrager

für den Betrieb an 100-V-Anlagen ausgestattet. Die

Anpassung der Anschlussleistung erfolgt über die

Auswahl der Anschlussklemmen. Als hochwertiges

2-Wege-System mit Kalottenhochtöner ist der Laut-

sprecher für Sprach- und Musikwiedergabe geeig-

net. Er ist in seiner Halterung schwenkbar und lässt

sich dadurch ausrichten. Das Gehäuse besteht aus

ABS-Kunststoff und ist entsprechend der Brennbar-

keitsklasse UL 94 V-0 selbstlöschend.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Der Lautsprecher ist nur zur Verwendung im Innen-

bereich geeignet. Schützen Sie ihn vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu-

lässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, niemals Wasser oder Chemikalien.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht angeschlossen oder überlastet, kann

keine Haftung für daraus resultierende Sach- oder

Personenschäden und keine Garantie für den Laut-

sprecher übernommen werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, entsorgen Sie

ihn gemäß den örtlichen Vor schriften.

3 Montage

1) In die Decke ein Loch mit 260 mm Durchmesser

sägen.

2) Den elektrischen Anschluss herstellen (Kapitel4).

3) Die vier Schraubenabdeckungen (3) abnehmen

und die vier Haltewinkel (2) nach innen drehen.

4) Den Lautsprecher in die Deckenöffnung einsetzen

und durch Anziehen der Schrauben den Lautspre-

cher an der Decke festklemmen. Die Schrauben-

abdeckungen wieder aufstecken.

5) Den Lautsprecher im Betrieb auf den gewünschten

Beschallungsbereich ausrichten.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährli-

che Spannung bis 100 V an der An-

schlussleitung an. Die Installation darf

nur durch Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann den

Verstärker beschädigen! Die Summe der Leistun-

gen aller angeschlossenen Lautsprecher darf die

Verstärkerleistung nicht überschreiten.

1) Vor der Installation des Lautsprechers den ELA-Ver-

stärker ausschalten, damit die Laut sprecherleitung

spannungsfrei ist!

2) Den Lautsprecher anschließen: Die Anschluss-

klemmen (1) für die gewünschte Nennleistung

(

☞

Tabelle) mit dem 100-V-Ausgang des Verstär-

kers verbinden.

3) Beim Anschluss von mehreren Lautsprechern da-

rauf achten, dass die Lautsprecher alle gleich ge-

polt werden (z. B. schwarze Klemme = Minuspol)

und dass der Verstärker nicht überlastet wird.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations

EDL-65TW

Frequenzbereich Frequency range

50 – 20 000 Hz

Nennbelastbarkeit (an 100 V) / Impedanz

bei Anschluss der Übertragerausgänge

schwarz – braun

schwarz – blau

schwarz – orange

Power rating (at 100 V) / Impedance

when connecting the transformer outputs

black – brown

black – blue

black – orange

30 W / 333 Ω

15 W / 666 Ω

7,5 W / 1,33 kΩ

Kennschalldruck Sensitivity

91 dB (1W / 1m)

Einsatztemperatur Ambient temperature

0 – 40 °C

Abmessungen siehe Zeichnung (Werte in mm) Dimensions see drawing (values in mm)

⌀ 280 mm × 175 mm

Gewicht Weight

2380 g

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EDL-65TW
Vikt:	2400 g
Höjd:	175 mm
Diameter:	280 mm
Impedans:	8 Ω
Ljudutgångskanaler:	1.0 kanaler
Högtalarplacering:	I vägg/i tak
Antal förare:	1
Högtalarposition:	Centrum
Produktens färg:	Vit
Uteffekt (RMS):	30 W
Temperatur vid drift:	0 - 40 ° C
Equalizer:	Nej
Material, hölje:	Metal, Plastic
Frekvensområde:	50 - 20000 hz
Anslutningsteknologi:	Kabel
Högtalartyp:	2-vägs
