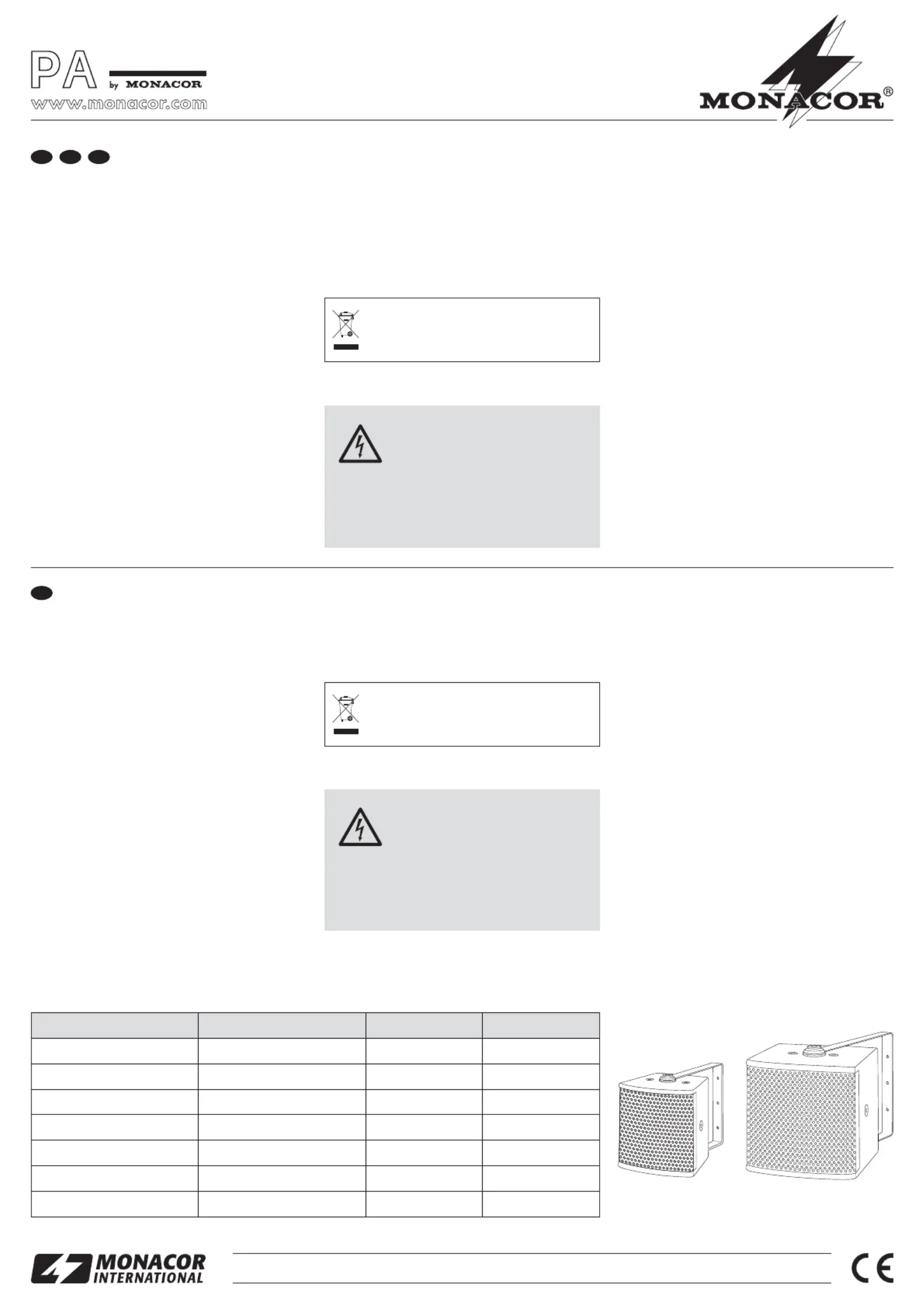

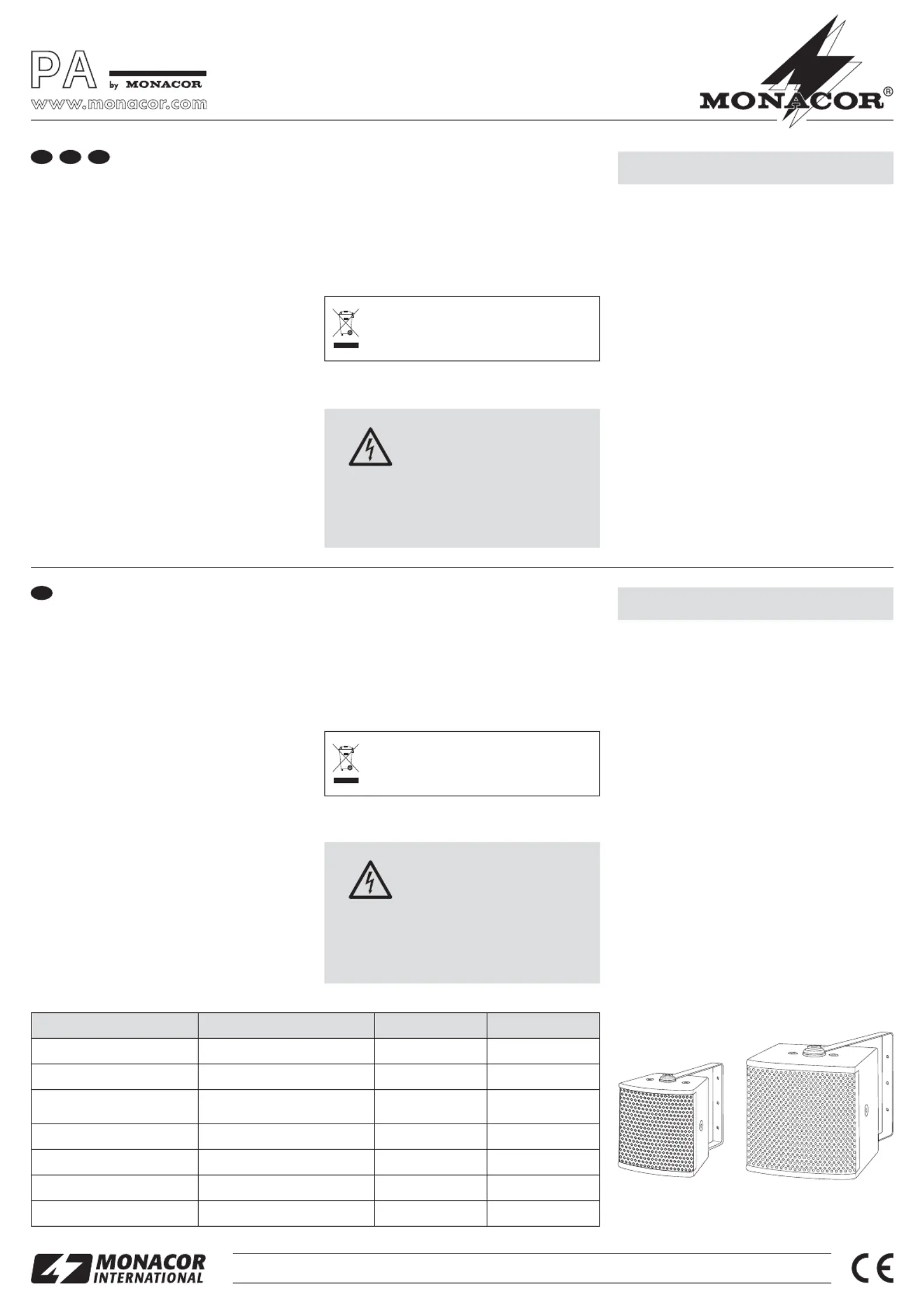

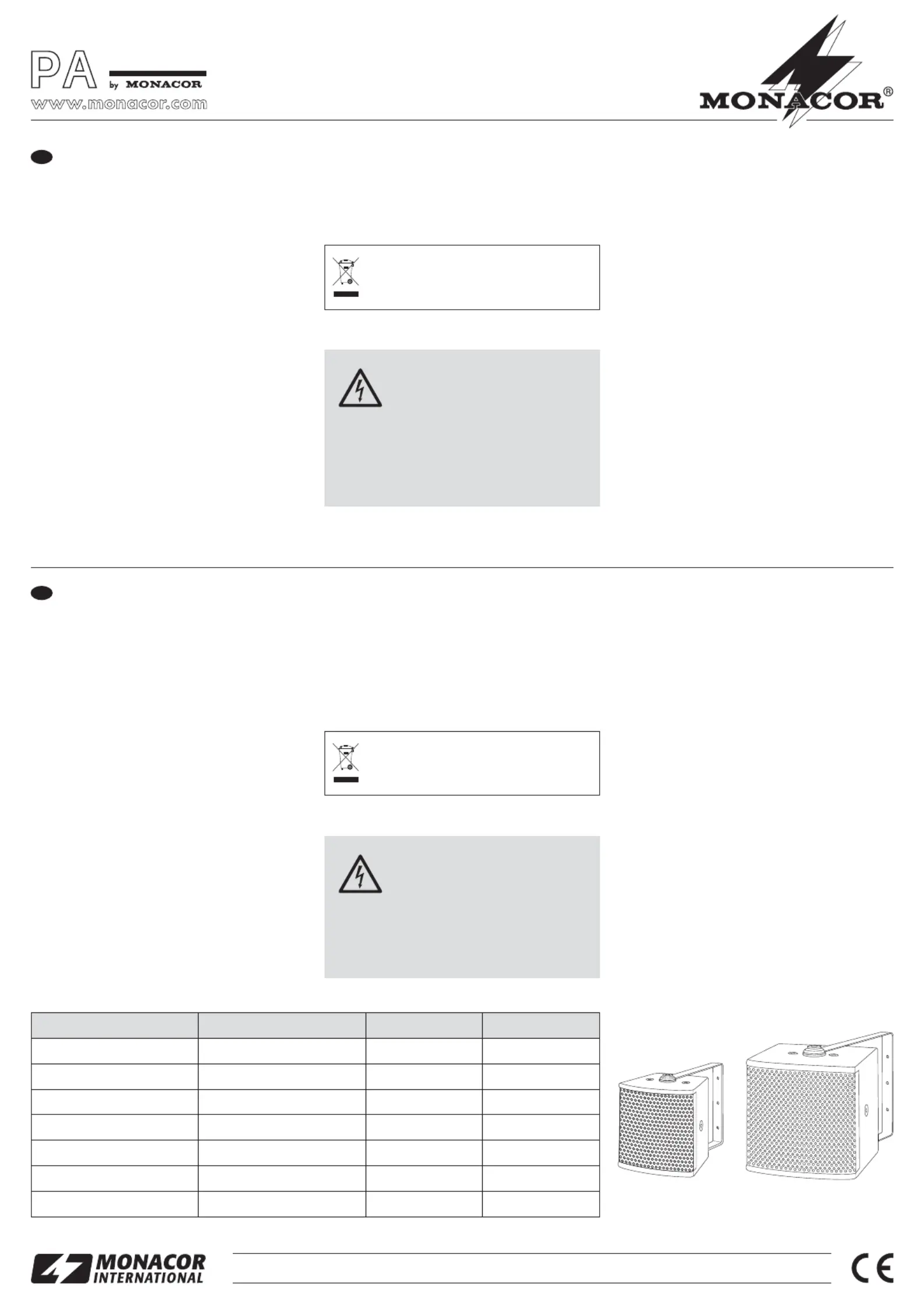

ELA-Lautsprecherbox

Bitte lesen Sie diese Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1Verwendungsmöglichkeiten

Diese Lautsprecherbox ist speziell für den Einsatz

in Beschallungsanlagen konzipiert, die mit 100-V-

Technik arbeiten. Die Einstellung der Lautstärke er -

folgt durch die Auswahl der Anschlussklemmen. Um

einen hohen Wirkungsgrad zu erhalten, ist bei den

Modellen ESP-303 /… ein Lautsprecher mit Phase-

Plug eingesetzt und bei den Modellen ESP-305 /…

ein Lautsprecher mit einem Neodym-Magneten.

2Wichtige Hinweise für den Gebrauch

Die Lautsprecherbox entspricht allen relevanten

Richtlinien der EU und ist deshalb mit

gekenn-

zeichnet.

G

Die Lautsprecherbox ist nur zur Verwendung im

Innenbereich geeignet. Schützen Sie sie vor

Tropf- und Spritzwasser, hoher Luftfeuchtigkeit

und Hitze (zulässiger Einsatztemperaturbereich

0–40°C).

G

Verwenden Sie zum Reinigen nur ein trockenes,

weiches Tuch, auf keinen Fall Wasser oder Che-

mikalien.

G

Wird die Lautsprecherbox zweckentfremdet,

nicht fachgerecht montiert, falsch angeschlos-

sen oder überlastet, kann keine Haftung für

daraus resultierende Sach- oder Personenschä-

den und keine Garantie für die Lautsprecherbox

übernommen werden.

3Installation

WARNUNGIm Betrieb liegt berührungsgefähr -

liche Spannung bis 100V an der

Anschlussleitung an. Die Installation

darf nur durch Fachpersonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstärkers

durch die Lautsprecher. Eine Überlastung kann

den Verstärker beschädigen! Die Summe der

Leistungen aller angeschlossenen Lautsprecher

darf die Verstärkerleistung nicht überschreiten.

Soll die Lautsprecherbox endgültig aus

dem Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

1)Vor der Installation der Lautsprecherbox den

ELA-Verstärker ausschalten, damit die 100-V-

Audioleitung spannungsfrei ist!

2)Um die Lautsprecherbox an einer Decke oder

Wand zu montieren, kann der beiliegende Mon-

tagewinkel verwendet werden. Für andere Hal-

terungen (z.B. LST-40) sind vier M8- und zwei

M6-Gewindehülsen vorhanden. Bei Bedarf die

entsprechenden Abdeckschrauben entfernen.

3)Die Lautsprecherbox an den ELA-Verstärker

anschließen: Die Anschlussklemme COM und

die Klemme, die der gewünschten Nennbelas-

tung (Lautstärke) entspricht, mit der 100-V-

Audio leitung verbinden.

4)Beim Anschluss von mehreren Lautsprechern

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (z.B. COM-Klemme = Minuspol)

und dass der Verstärker nicht überlastet wird.

Änderungen vorbehalten.

PA Speaker System

Please read these operating instructions carefully

prior to installation and keep them for later refer-

ence.

1Applications

This speaker system is designed for PA systems

that work with 100V technology. The volume is

set by the terminals selected. To provide a high

level of efficiency, the speaker system features a

speaker with a phase plug (models ESP-303 /…)

or a speaker with a neodymium magnet (models

ESP-305 /…).

2Important Notes

The speaker system corresponds to all relevant

directives of the EU and is therefore marked

with.

G

The speaker system is suitable for indoor use

only. Protect it against dripping water and splash

water, high air humidity and heat (admissible

ambient temperature range: 0 – 40 °C).

G

For cleaning only use a dry, soft cloth; never use

water or chemicals.

G

No guarantee claims for the speaker system and

no liability for any resulting personal damage or

material damage will be accepted if the speaker

system is used for other purposes than originally

intended, if it is not properly mounted, if it is not

correctly connected or if it is overloaded.

3Mounting

1)Before installing the speaker system, first switch

off the PA amplifier so that the 100V audio line

will not carry any voltage!

WARNINGDuring operation, there is a hazard of

contact with a voltage of up to 100V at

the connection cable. Installation must

be made by skilled personnel only.

Observe the load of the PA amplifier by the

speaker systems. The amplifier may be damaged

when overloaded! The total power of all speaker

systems connected must not exceed the amplifier

power.

If the speaker system is to be put out of

operation definitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

2)The mounting bracket supplied can be used to

mount the speaker system to a ceiling or wall.

For other supports (e.g. LST-40), four M8 and

two M6 threaded sleeves are available. If re -

quired, remove the respective cover screws.

3)Connect the speaker system to the PA amplifier:

Connect the terminal COM and the terminal that

corresponds to the rated power (volume) de -

sired to the 100V audio line.

4)When connecting multiple speaker systems,

make sure that all speaker systems have the

same polarity (e.g. COM terminal = negative

pole) and that the amplifier is not overloaded.

Subject to technical modification.

ESP-303/SWBestell-Nr. 16.3220

ESP-303/ WS Bestell-Nr. 16.3230

ESP-305/SWBestell-Nr. 16.3240

ESP-305/ WS Bestell-Nr. 16.3250

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.A-1573.99.01.06.2014

®

DACH

GB

Technische DatenSpecificationsESP-303 /…ESP-305 /…

NennbelastbarkeitPower rating10 /5/2,5WRMS20 /10/5WRMS

FrequenzbereichFrequency range180– 20000Hz140– 18000Hz

Mittlerer Schalldruck (1W/1m)SPL(1W/1m)88dB93dB

Maximaler NennschalldruckMax. rated SPL99dB106dB

LautsprechergrößeSpeaker size

∅∅8cm (3″)13cm (5″)

AbmessungenDimensions120 × 120 × 105mm147 × 146 × 152mm

GewichtWeight1kg1,2kg

ESP-305/...ESP-303/...
