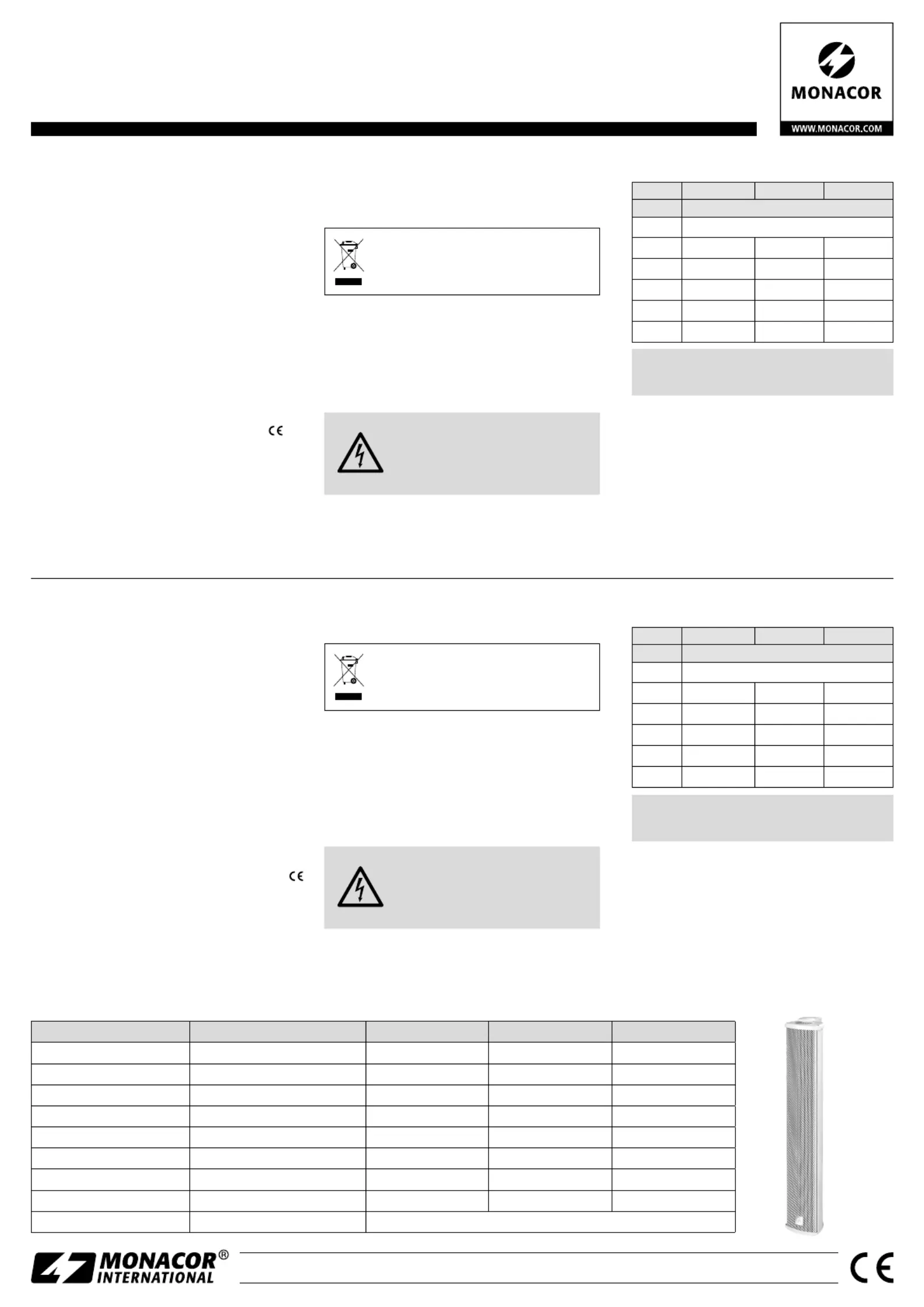

Sida 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ETS-210TW/ WS Bestell-Nr. Order No. 16.2940•

ETS-220TW/ WS Bestell-Nr. Order No. 16.2950•

ETS-240TW/ WS Bestell-Nr. Order No. 16.2960•

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

A-1858.99.02.07.2018

PA Speaker Column

These instructions are intended for installers

with speciﬁc knowledge in 100 V PA tech-

nology. Please read the instructions carefully

prior to installation and keep them for later

reference.

1 Applications

The speaker column has been specially designed

for PA systems operating with 100 V technology.

Designed as a two-way system, it is suitable for

speech and music reproduction. Due to its weather-

proof aluminium proﬁle housing, the speaker

column can also be used for outside applications

(IP rating: IP 66).

2 Safety Notes

The speaker column corresponds to all relevant di-

rectives of the EU and is therefore marked with .

•

Protect the speaker column against extreme tem-

peratures. The admissible ambient temperature

range is –20 °C to +50 °C.

•

For cleaning only use a soft cloth, dry or slightly

wet; never use chemicals or aggressive detergents.

•

No guarantee claims for the speaker column and

no liability for any resulting personal damage or

material damage will be accepted if the speaker

column is used for other purposes than originally

intended or if it is not correctly installed.

If the speaker column is to be put out

of operation deﬁnitively, take it to a local

recycling plant for a disposal which is not

harmful to the environment.

3 Installation

The column speaker is provided with two brackets

and screws with dowels. Find a suitable location

and screw on the speaker column in an expert

manner.

IMPORTANT Always use both brackets to ensure

safe installation!

WARNING During operation, there is a hazard

of contact with a dangerous voltage

of up to 100 V at the speaker cable.

Installation must be made by skilled

personnel only.

1) Prior to making any electrical connection, switch

off the PA ampliﬁer so that the speaker cable will

not carry any voltage.

2) Use the connection terminals to connect the

speaker column to the 100 V audio cable of the

PA ampliﬁer:

Model ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Core colour

Rated power / Impedance

black common connection (e. g. negative pole)

brown 0.63 W / 16 kΩ 2.5 W / 4 kΩ 5 W / 2 kΩ

red 1.25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

orange 2.5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

grey 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

white 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

WARNING Always insulate the cores that are not

used. During operation, there is a hazard of contact

with dangerous voltage at these cores.

3) -When connecting multiple speakers to the am

pliﬁer, make sure that all speakers have the same

polarity (e. g. black core = negative pole) and do

not overload the ampliﬁer: The total load of the

speakers must not exceed the ampliﬁer power.

An overload may damage the ampliﬁer!

4) Finally, align the speaker column in an optimum

way to the speaker zone.

Subject to technical modiﬁcation.

ELA-Lautsprechersäule

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der 100-V-Beschal-

lungstechnik. Bitte lesen Sie die Anleitung vor

der Installation gründlich durch und heben Sie

sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Die Lautsprechersäule ist speziell für den Einsatz

in ELA-Anlagen konzipiert, die mit 100-V-Technik

arbeiten. Sie ist als 2-Wege-System ausgeführt und

eignet sich sowohl für Sprach- als auch für Musik-

wiedergabe. Durch das wetterfeste Aluminium-

Proﬁlgehäuse kann die Lautsprechersäule auch im

Außen bereich eingesetzt werden (Schutzart IP 66).

2 Hinweise für den sicheren Gebrauch

Die Lautsprechersäule entspricht allen relevanten

Richt linien der EU und trägt deshalb das -Zei-

chen.

•

Schützen Sie die Lautsprechersäule vor extremen

Temperaturen. Der zulässige Einsatztemperaturbe-

reich beträgt −20 °C bis +50 °C.

•

Verwenden Sie für die Reinigung nur ein tro-

ckenes oder angefeuchtetes, weiches Tuch, auf

keinen Fall Chemikalien oder aggressive Reini-

gungsmittel.

•

Wird die Lautsprechersäule zweckentfremdet

oder nicht fachgerecht installiert, kann keine

Haftung für daraus resultierende Sach- oder Per-

sonenschäden und keine Garantie für die Laut-

sprechersäule übernommen werden.

Soll die Lautsprechersäule endgültig aus

dem Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten Entsor-

gung einem örtlichen Recyclingbetrieb.

3 Installation

Zur Montage liegen zwei Winkel und Schrauben

mit Dübeln bei. Die Lautsprechersäule an geeigne-

ter Stelle fachgerecht anschrauben.

WICHTIG Zur sicheren Montage unbedingt beide

Winkel verwenden!

WARNUNG Im Betrieb liegt berührungsgefähr-

liche Spannung bis 100 V an der

Lautsprecherleitung an. Die Instal-

lation darf nur durch Fachpersonal

erfolgen.

1) Vor dem elektrischem Anschluss den ELA-Ver-

stärker ausschalten, damit die Lautsprecherlei-

tung spannungsfrei ist!

2) Die Lautsprechersäule über Anschlussklemmen

an die 100-V-Audioleitung vom ELA-Verstärker

anschließen:

Modell ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Aderfarbe Nennleistung / Impedanz

schwarz gemeinsamer Anschluss (z. B. Minuspol)

braun 0,63 W / 16 kΩ 2,5 W / 4 kΩ 5 W / 2 kΩ

rot 1,25 W / 8 kΩ 5 W / 2 kΩ 10 W / 1 kΩ

orange 2,5 W / 4 kΩ 10 W / 1 kΩ 20 W / 500 Ω

grau 5 W / 2 kΩ 15 W / 667 Ω 30 W / 333 Ω

weiß 10 W / 1 kΩ 20 W / 500 Ω 40 W / 250 Ω

WARNUNG Isolieren Sie unbedingt die unbenutz-

ten Adern. An ihnen liegt im Betrieb berührungs-

gefährliche Spannung an.

3) Beim Anschluss von mehreren Lautsprechern an

den Verstärker darauf achten, dass alle gleich

gepolt werden (z. B. schwarze Ader = Minuspol)

und den Verstärker nicht überlasten: Die Summe

der Leistungen aller Lautsprecher darf die Ver-

stärkerleistung nicht überschreiten. Eine Über-

lastung kann den Verstärker beschädigen!

4) Zuletzt die Lautsprechersäule optimal auf den zu

beschallenden Bereich ausrichten.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations ETS-210TW/ WS ETS-220TW/ WS ETS-240TW/ WS

Nennleistung bei 100 V Power rating at 100 V 10 / 5 / 2,5 / 1,25 / 0,63 W 20 / 15 / 10 / 5 / 2,5 W 40 / 30 / 20 / 10 / 5 W

Kennschalldruck (1 W/1 m) SPL (1 W/1 m) 86 dB 89 dB 90 dB

Frequenzbereich Frequency range 170 – 20 000 Hz 150 – 20 000 Hz 150 – 20 000 Hz

Anzahl Breitband-LS / Hochtöner

No. of full-range speakers / tweeters 2 + 1

4 + 2 8 + 4

Schutzart

IP rating IP 66 IP 66 IP 66

Einsatztemperatur

Ambient temperature –20 °C … +50 °C –20 °C … +50 °C –20 °C … +50 °C

Abmessungen (B H Dimensions (W H D) 80 × 280 × 70 mm 80 × 469 × 70 mm 80 × 846 × 70 mm× × T) × ×

Gewicht Weight 1 kg 1,7 kg 2,8 kg

Anschluss Connection abisolierte Kabelenden • Stripped cable ends
