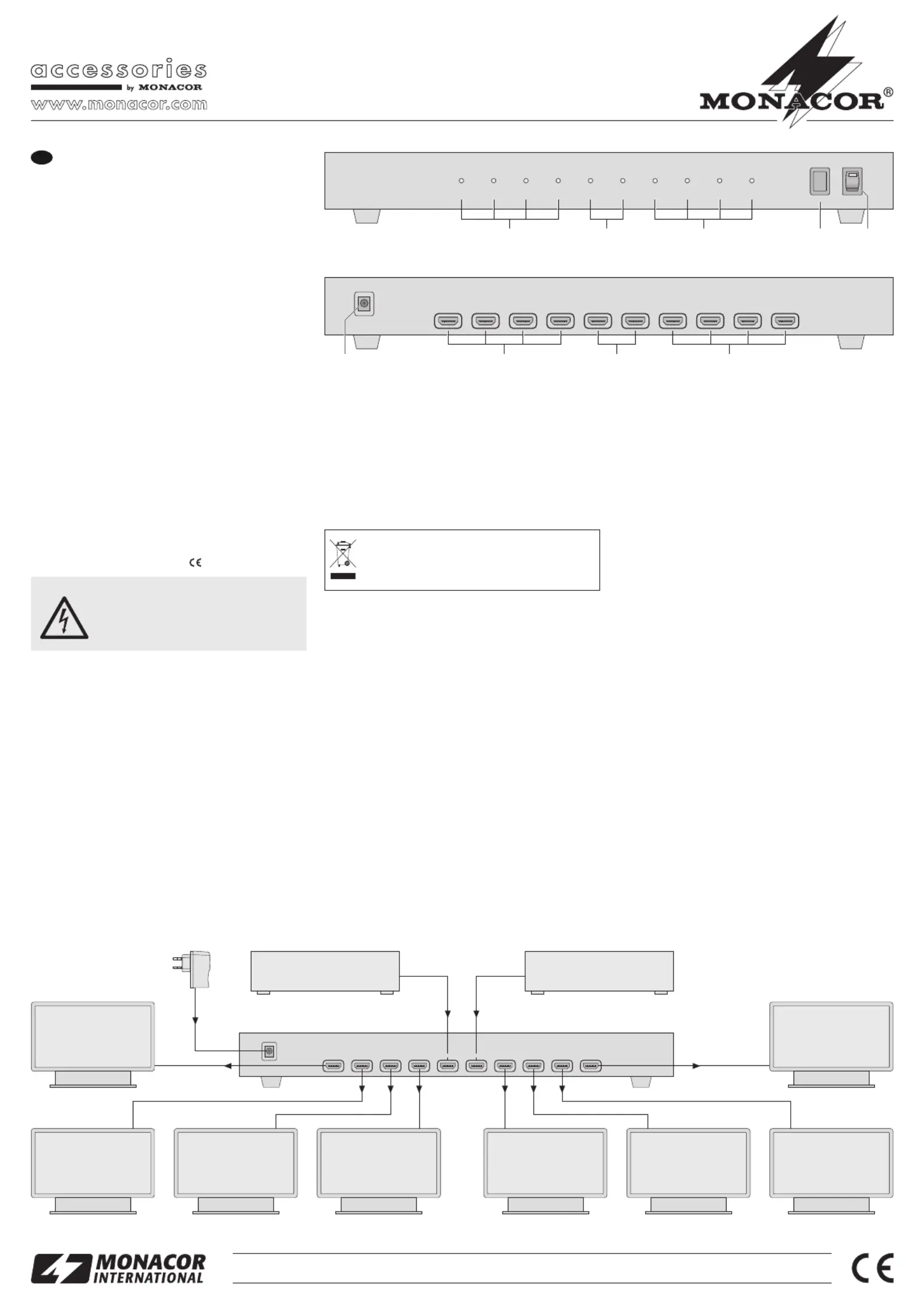

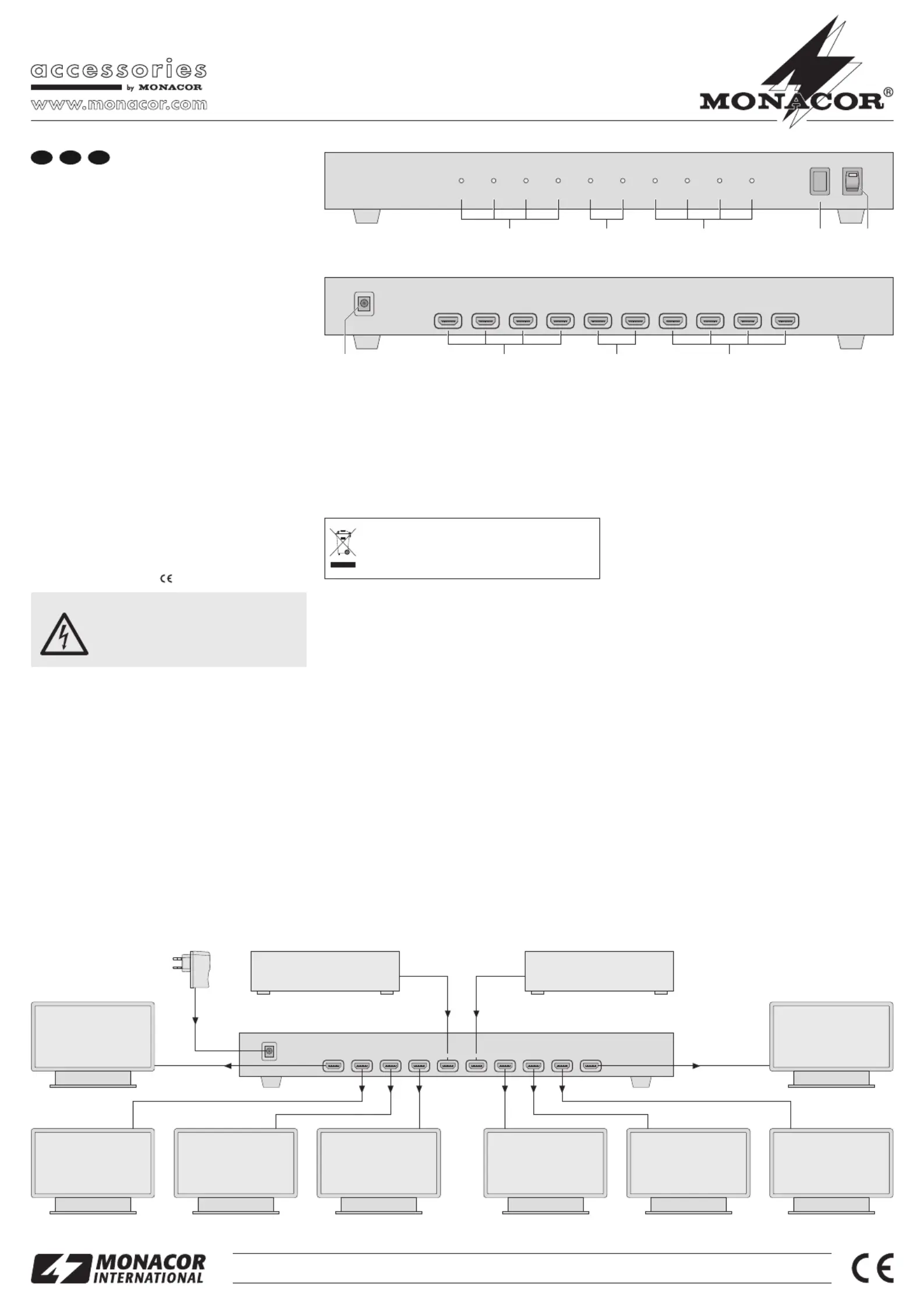

Sida 1/4
HDMS-208 Bestell-Nr. 06.7900
HDMI
TM
-Umschalter/Verteiler
Bitte lesen Sie diese Anleitung vor dem Betrieb gründ-
lich durch und heben Sie sie für ein späteres Nach -
lesen auf.
1 Übersicht der Bedienelemente
1LEDs „Output“: die jeweilige LED leuchtet, wenn
am zugehörigen Ausgang (6) ein Wiedergabegerät
angeschlossen und eingeschaltet ist
2LEDs „Input“: die jeweilige LED leuchtet, wenn am
zugehörigen Eingang (7) ein Abspielgerät ange-
schlossen und eingeschaltet ist
3Taste „Switch“ zum Umschalten zwischen den Ein-
gängen (7):
Taste nicht gedrückt = Eingang 1
Taste gedrückt = Eingang 2
4Ein-/Ausschalter POWER mit Betriebsanzeige
5Anschluss DC/5 V für das beiliegende Netzgerät
6Signalausgänge „Output“ zum Anschluss von bis
zu acht Wiedergabegeräten mit HDMI
TM
7Signaleingänge „Input“ zum An schluss von zwei
Abspielgeräten mit HDMI
TM
2 Hinweise für den sicheren Gebrauch
Die Geräte (HDMI
TM
-Umschalter/Verteiler und Netz -
gerät) entsprechen allen erforderlichen Richtlinien der
EU und sind deshalb mit gekennzeichnet.
Beachten Sie auch unbedingt die folgenden Punkte:
G
Die Geräte sind nur zur Verwendung im Innenbe-
reich geeignet. Schützen Sie sie vor Tropf- und
Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu -
lässiger Einsatztemperaturbereich 0 – 40 °C).
G
Stellen Sie keine mit Flüssigkeit gefüllten Ge fäße,
z. B. Trinkgläser, auf die Geräte.
G
Nehmen Sie den Umschalter/Verteiler nicht in Be-
trieb und ziehen Sie sofort das Netzgerät aus der
Steckdose, wenn:
1. sichtbare Schäden am Netzgerät oder Umschal-
ter/Verteiler vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht
auf einen Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie die Geräte in jedem Fall in einer Fach-
werkstatt reparieren.
WARNUNG Das Netzgerät wird mit lebensgefähr -
licher Netzspannung versorgt. Nehmen
Sie deshalb niemals selbst Eingriffe am
Gerät vor! Es besteht die Gefahr eines
elektrischen Schlages.
G
Verwenden Sie zum Säubern nur ein trockenes,
weiches Tuch, niemals Wasser oder Chemikalien.
G
Werden die Geräte zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht fachge-
recht repariert, kann keine Haftung für daraus resul-
tierende Sach- oder Personenschäden und keine
Garantie für die Geräte übernommen werden.
3 Einsatzmöglichkeiten
Über diesen HDMI
TM
-Umschalter/Verteiler können
zwei Ab spielgeräte mit HDMI
TM
angeschlossen und die
Signale des angewählten Gerätes auf acht Wiederga-
begeräte mit HDMI
TM
geleitet werden. Der HDMS-208
ist mit dem Standard HDMI
TM
Deep Color kompatibel.
HDMI
TM
: High Definition Multimedia Interface = Multimedia-
Schnittstelle für Signale mit hoher Auflösung
4 Anschluss und Bedienung
1) Die Abspielgeräte an die Buchsen „Input“ (7) an -
schließen und die Wiedergabegeräte an die Buch-
sen „Output“ (6) – siehe auch Abb. 3.
2)
Das beiliegende Netzgerät an die Buchse „DC/5V“
(5) anschließen und in eine Steckdose (230 V~/
50Hz) stecken.
3) Den HDMI
TM
-Umschalter
/
Verteiler mit dem Schal-
ter „Power“ (4) einschalten. Die LEDs „Output“ (1)
und „Input“ (2) leuchten, wenn die zugehörigen
Geräte eingeschaltet sind.
Sollen die Geräte endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur
umweltgerechten Entsorgung einem örtlichen
Recyclingbetrieb.
4) Mit der Taste „Switch“ (3) das an der Buchse
„Input 1“ oder „Input 2“ (7) angeschlossene Ab spiel -
gerät wählen:
Taste nicht gedrückt: Buchse „Input 1“
Taste gedrückt: Buchse „Input 2“
5) Nach dem Betrieb den Umschalter mit dem Schal-
ter „Power“ ausschalten. Wird der Um schalter län-
gere Zeit nicht gebraucht, das Netzgerät aus der
Steckdose ziehen. Es verbraucht auch bei ausge-
schaltetem Umschalter stets einen geringen Strom.
5 Technische Daten
Ein- und Ausgangsbuchsen: . HDMI
TM
-Buchse
Typ A, 19-polig
Stromversorgung: . . . . . . . . . über beiliegendes
Netzgerät an
230 V~/ 50 Hz
Einsatztemperatur: . . . . . . . . 0 – 40 °C
Abmessungen: . . . . . . . . . . . 440 × 55 × 210 mm
Gewicht: . . . . . . . . . . . . . . . . 2,4 kg
Änderungen vorbehalten.
®
Output 1 Output 2 Output 3 Input 1 Input 2 Output 5 Output 6 Output 7 Output 8Output 4
HDMI
TM
2X8 Splitter Amplifier
Switch Power
1 2 1 3 4
Output 8 Output 7 Output 6 Output 5 Input 2 Input 1 Output 4 Output 3 Output 2 Output 1
DC INPUT
DC/5 V
5 6 7 6
Output8 Output7 Output6 Output 5 Output4 Output 3 Output2 Output 1
DC INPUT
DC/5 V
Input1Input2
230V~
5V4
Wiedergabegerät 8
7 6 5 4 3 2
Wiedergabegerät 1
Abspielgerät 2
HDMS-208
Abspielgerät 1
Netzgerät
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1245.99.01.05.2011
®
D A CH
