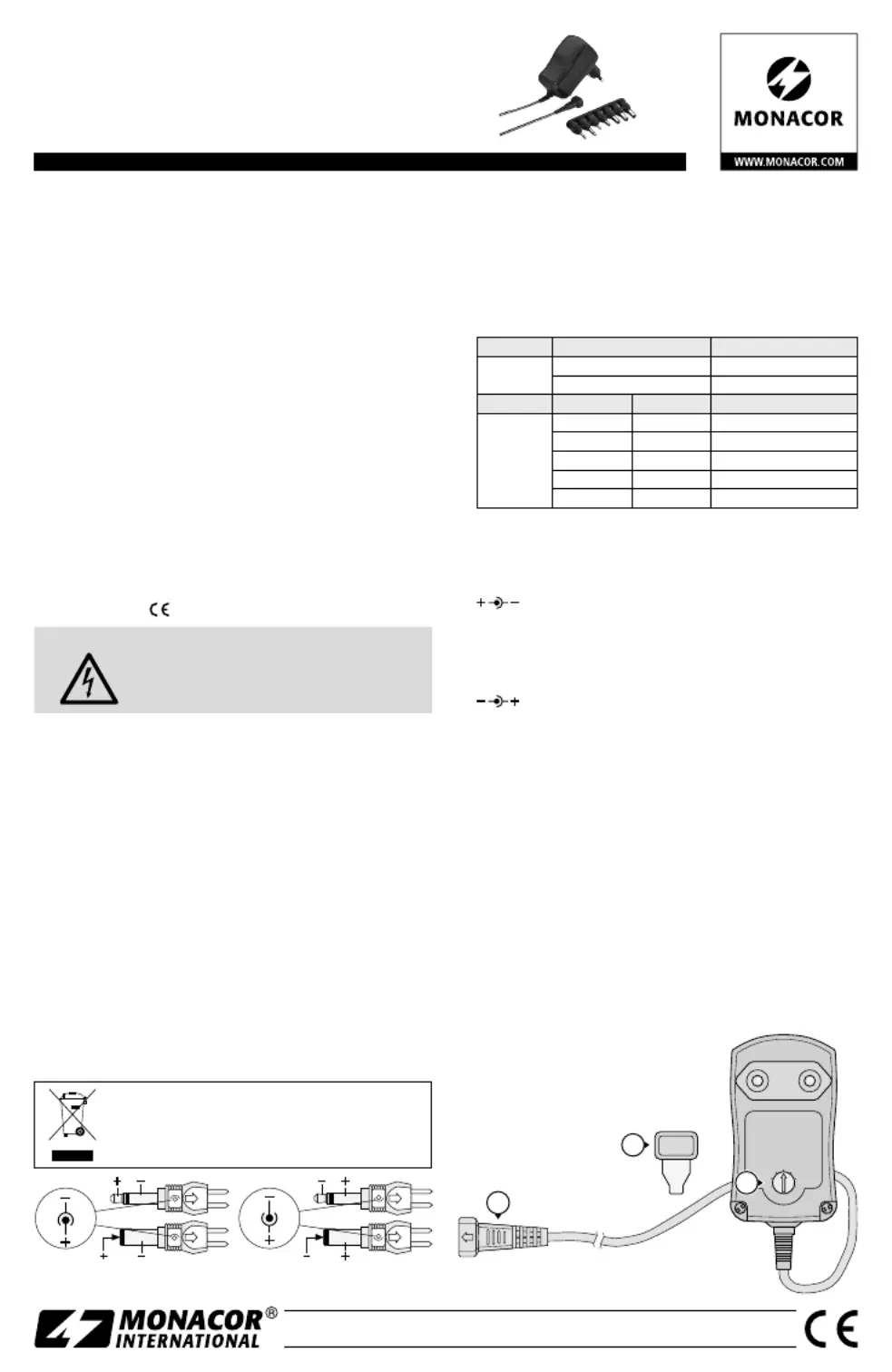

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-0943.99.06.08.2020
PSS-600E Bestellnummer 0273030
PSS-1000E Bestellnummer 0273130
PSS-1500E Bestellnummer 0273140
KEY
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
2
3
Schaltnetzgerät
Diese Anleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Netzgerät dient zur Gleichstromversorgung von Klein-
geräten mit einer Betriebsspannung zwischen 3,0 V und 12,0 V
und einer maximalen Stromaufnahme von:
PSS-600E 0,6 A
PSS-1000E 1,0 A
PSS-1500E 1,5 A
Die Ausgangsspannung ist auf 3,0 V, 4,5 V, 5,0 V, 6,0 V, 7,5 V,
9,0 V oder 12,0 V einstellbar. Das Gerät ist kurzschlussfest
und gegen Überlast sowie Überhitzung geschützt. Besonderes
Merkmal ist der sehr geringe Stromverbrauch (< 0,10 W) des
Netz gerätes, wenn das angeschlossene Gerät ausgeschaltet ist.
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und
trägt deshalb das
-Zeichen.
WARNUNGDas Gerät wird mit lebensgefährlicher Netz-
spannung versorgt. Nehmen Sie deshalb nie-
mals selbst Eingriffe am Gerät vor. Es besteht
die Gefahr eines elektrischen Schlages.
•
Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie es
vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zulässiger Einsatztemperaturbereich 0 – 40 °C).
•
Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort
den Netzstecker aus der Steckdose, wenn
1. sichtbare Schäden am Gerät oder am Netzkabel vorhan-
den sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen
Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt
reparieren.
•
Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch,
niemals Chemikalien oder Wasser.
•
Wird das Gerät zweckentfremdet, falsch angeschlossen,
überlastet oder nicht fachgerecht repariert, kann keine Ga-
rantie für das Gerät und keine Haftung für daraus resultie-
rende Sach- oder Personenschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genom-
men werden, entsorgen Sie es gemäß den ört-
lichen Vorschriften.
3 Inbetriebnahme
1) -Die Betriebsspannung des zu versorgenden Gerätes fest
stellen (
☞
Beschriftung der Stromversorgungsbuchse des
Gerätes) und die Spannung durch Drehen des Schalters (3)
mithilfe des beiliegenden Schlüssels (2) einstellen.
2) Von den 7 beiliegenden Adaptern den passenden heraus-
suchen:
TypDurchmesserKennbuchstabe
Klinken-
stecker
2,5 mmA
3,5 mmB
außeninnen
Hohl-
stecker
2,35 mm0,75 mmS
3,5 mm1,35 mmH
5,0 mm2,1 mmD
5,5 mm2,1 mmE
5,5 mm2,5 mmG
3) Die Lage des Plus- und Minuspols an der Stromversorgungs-
buchse des anzuschließenden Gerätes feststellen (
☞
Buch-
senbeschriftung) und den Adapter entsprechend in die Kupp-
lung (1) stecken:
Bei dieser oder ähnlicher Kennzeichnung der Strom-
versorgungsbuchse muss der Pluspol an der Spitze bzw. am
Innenkontakt des Adapters anliegen: Den Adapter so auf die
Kupplung stecken, dass der Pfeil der Kupplung auf die Zif-
fer / n des Adapters zeigt (Abb.
➊
).
Bei dieser Kennzeichnung muss der Minuspol an der
Spitze bzw. am Innenkontakt des Adapters anliegen: Den Ad-
apter so auf die Kupplung stecken, dass der Pfeil der Kupp-
lung auf den zeigt (Abb. Kennbuchstaben
➋
).
4) Das Netzgerät mit dem richtigen Adapter an das zu ver-
sorgende Gerät anschließen und dann an eine Steckdose
(100 – 240 V, 50 / 60 Hz). Die rote Betriebsanzeige leuchtet.
4 Technische Daten
Die technischen Daten sind auf einem separaten Blatt ange-
geben.
Änderungen vorbehalten.
Deutsch
➊
Pluspol an der Spitze bzw.
am Innenkontakt
➋
Minuspol an der Spitze
bzw. am Innenkontakt
Produktspecifikationer
| Varumärke: | Monacor |
| Kategori: | Växla |
| Modell: | PSS-1500E |
| Vikt: | 160 g |
| Bredd: | 52 mm |
| Djup: | 54 mm |
| Höjd: | 82 mm |
| LED-indikatorer: | Energiljus |
| Löstagbar kabel: | Nej |
| Spänning: | 100-240 V |
| Justerbar utspänning: | Ja |
| Kabellängd: | 1.8 m |
| Produktens färg: | Svart |
| Ingångsfrekvens: | 50/60 hz |
| Effekt skyddsfunktioner: | Overheating, Overload, Short circuit |
| Temperatur vid drift: | 0 - 40 ° C |
| Kabel inkluderad: | DC |
| Strömförbrukning i vänteläge: | 0.3 W |
| Ingående ström: | 0.35 A |
| Nätaggregatstyp: | Universal |
| Förpackningarnas innehåll: | 7 plug-in adapters: plugs: 2.5 mm, 3.5 mm, hollow plugs: 2.35/0.75 mm, 3.5/1.35 mm, 5.0/2.1 mm, 5.5/2.1 mm, 5.5/2.5 mm |
| Ändamål: | Universal |
| Anslutningstyp: | 2.5 mm, 3.5 mm, hollow plugs: 2.35/0.75 mm, 3.5/1.35 mm, 5.0/2.1 mm, 5.5/2.1 mm, 5.5/2.5 mm |
| Effekt strömtyp: | AC-till-DC |
| Utgångar (Notering): | 3, 4.5, 5, 7.5, 9, 12 |
