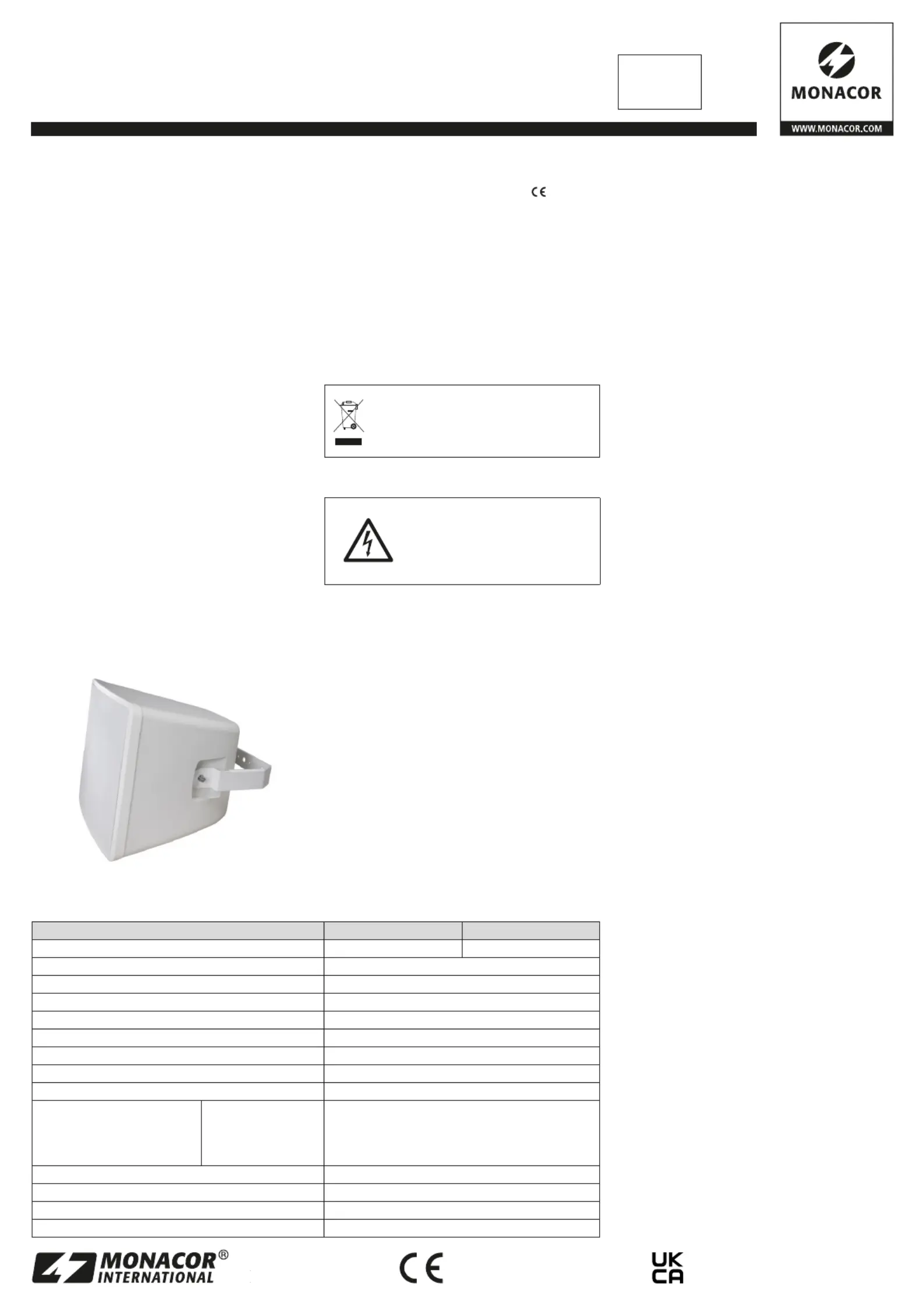

Sida 1/4

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

EN 54-24:2008

Ref. No.: 022-04

ID-Code: SAA-LS28

1438-CPR-0814

SL-250 SW/ EN Bestell-Nr. 1001157

SL-250 WS/ EN Bestell-Nr. 1001158

Technische Daten SL-250 SW/ EN SL-250 WS/ EN

Farbe schwarz weiß

Nennbelastbarkeit (8 Ω) 250 W

Nennleistung (100 V) 250 /125 / 63 W

Übertragungsbereich (−10 dB) nach IEC 268-5 85 – 19 000 Hz

Frequenzgang 75 – 20 000 Hz

Empﬁndlichkeit EN 54-24, 1 W / 4 m 86,5 dB

Schalldruckpegel IEC 268-5, 1 W / 1 m 99,6 dB

Schalldruckpegel EN 54-24, Pmax / 4 m 110,5 dB

Lautsprecher 30 cm (12”) + Hochtöner

Abstrahlwinkel (−6 dB),

horizontal / vertikal

500 Hz

1 kHz

2 kHz

4 kHz

138°/ 152°

60°/ 70°

90°/ 110°

80°/ 70°

Anschluss Schraubklemmen ⌀ 2,5 mm

zulässiger Einsatztemperaturbereich −25 … +70 °C

Schutzart IP 66

Abmessungen (Höhe × Breite × Tiefe); Gewicht 418 mm × 425 mm × 390 mm; 18,9 kg

4) Das Kabel vom Verstärker an eine Klemme

„+“ und eine Klemme „−“ anschließen.

Dabei darauf achten, dass der Lautsprecher

genauso gepolt wird wie die übrigen Laut-

sprecher seines Beschallungsbereichs.

Ist eine Leitung zu einem weiteren Lautspre-

cher vorhanden (siehe oben), diese mit den

beiden zusätzlichen Klemmen verbinden.

5) Mithilfe eines Schraubendrehers den Dreh-

schalter auf die gewünschte Betriebsart ein-

stellen:

63 … 250 W: Nennleistung (100-V-Anlagen)

OFF: aus

8 Ω: bei Anschluss an einen nieder-

ohmigen Verstärkerausgang

Wichtig: In der Position 8 Ω den Lautspre-

cher auf keinen Fall in einer 100-V-Anlage

betreiben. Der Lautsprecher und auch der

Verstärker können beschädigt werden.

Achten Sie auf die Belastung des Verstärkers

durch alle angeschlossenen Lautsprecher.

Eine Überlastung kann den Verstärker be-

schädigen!

6) Die Abdeckplatte mit den beiliegenden

Schrauben fest verschließen und die Schraub-

kappen der Kabeldurchführungen festdre-

hen, sodass keine Feuchtigkeit eindringen

kann.

7) Den Lautsprecher ausrichten und die beiden

Halteschrauben festdrehen. Zur zusätzlichen

Fixierung auf jeder Seite eine der beiliegen-

den Inbusschrauben durch den Montage-

bügel in eines der beiden Gewindelöcher am

Lautsprechergehäuse einschrauben.

Für eine zusätzliche, unabhängige Sicherung

das mitgelieferte Sicherungsseil mit der drit-

ten Inbusschraube an dem Gewindeloch

unterhalb der Abdeckplatte befestigen.

Änderungen vorbehalten.

ELA-Lautsprecher

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der Beschallungs-

technik. Bitte lesen Sie die Anleitung vor

der Installation gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Der Lautsprecher ist speziell für den Einsatz in

ELA-Beschallungsanlagen konzipiert und kann

als Wand- oder Deckenlautsprecher verwen-

det werden. Er ist mit einer Zertiﬁzierung nach

EN 54-24 für den Einsatz in Sprachalarmierungs-

anlagen zugelassen.

Der Lautsprecher ist mit einem Übertrager für

den Betrieb in 100-V-Anlagen ausgestattet, kann

aber auch im 8-Ω-Betrieb an einen niederohmi-

gen Verstärkerausgang angeschlossen werden.

Über einen Drehschalter lässt sich zwischen drei

Leistungsanzapfungen des 100-V-Übertragers

und dem 8-Ω-Betrieb wählen.

Durch das verwendete 2-Wege-Koaxialsys-

tem wird eine sehr gute Klangqualität für Spra-

che und Musik erreicht. Dank seines robusten,

wetterfesten ABS-Gehäuses ist der Lautsprecher

auch für Außeninstallationen geeignet. Das Ge-

häuse ist ballwurfsicher.

2 Wichtige Gebrauchshinweise

Das Produkt entspricht allen relevanten Richt-

linien der EU und ist deshalb mit gekenn-

zeichnet.

•

Verwenden Sie zum Reinigen nur ein tro-

ckenes oder angefeuchtetes, weiches Tuch,

auf keinen Fall scharfe Reinigungsmittel oder

Chemikalien.

•

Wird das Produkt falsch verwendet, nicht sicher

installiert oder nicht fachgerecht repa riert,

kann keine Haftung für daraus resultierende

Sach- oder Personenschäden und keine Ga-

rantie für das Produkt übernommen werden.

Soll das Produkt endgültig aus dem

Betrieb genommen werden, entsor-

gen Sie es gemäß den örtlichen Vor-

schriften.

3 Installation

WARNUNG Im Betrieb liegt berührungsge-

fährliche Spannung bis 100 V

an der Lautsprecherleitung an.

Die Installation darf nur durch

Fachpersonal erfolgen.

1) Vor der Installation des Lautsprechers den

ELA- Verstärker ausschalten, damit die Laut-

sprecherleitung spannungsfrei ist!

2) -Den Montagebügel mit geeignetem Mon

tagematerial so an der gewünschten Stelle

befestigen, dass der Lautsprecher mit seinen

beiden seitlichen Halteschrauben darin ein-

gehängt werden kann.

3) Das Anschlusskabel vom Verstärker durch

die Kabeldurchführung in der beiliegenden

Abdeckplatte ziehen.

Soll eine Leitung zum nächsten Lautspre-

cher weitergeführt werden, an der Abdeck-

platte die vorgestanzte Durchbruchstelle für

die beiliegende zweite Kabeldurchführung

durchbohren, diese Kabeldurchführung dort

montieren und die Leitung hindurchführen.

Deutsch

MONACOR INTERNATIONAL GmbH & Co. KG

Zum Falsch 36, 28307 Bremen

Germany

A-2167.00.01.05.2024
