Sida 1/27
EXPONDO.COM
POST DRIVER
MSW-PDP-120
User manual | Instrukcja obsługi | Návod k použití | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones
BEDIENUNGSANLEITUNG
DE
BEDIENUNGSANLEITUNG
3
Rev. 14.10.2020
2
Rev. 14.10.2020
PRODUKTNAME HANDRAMME
PRODUCT NAME POST DRIVER
NAZWA PRODUKTU KAFAR SPALINOWY
NÁZEV VÝROBKU RUČNÍ BERANIDLO
NOM DU PRODUIT ENFONCE
-
PIEUX MANUEL
NOME DEL PRODOTTO BATTIPALO MANUALE
NOMBRE DEL PRODUCTO CLAVADORA DE POSTES
MODELL
MSW
-
PDP
-
120
PRODUCT MODEL
MODEL PRODUKTU
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
HERSTELLER
EXPONDO POLSKA SP. Z O.O. SP. K.
MANUFACTURER
PRODUCENT
VÝROBCE
FABRICANT
PRODUTTORE
FABRICANTE
ANSCHRIFT DES HERSTELLERS
UL. NOWY KISIELIN
-
INNOWACYJNA 7, 66
-
002 ZIELONA GÓRA | POLAND, EU
MANUFACTURER ADDRESS
ADRES PRODUCENTA
ADRESA VÝROBCE
ADRESSE DU FABRICANT
INDIRIZZO DEL PRODUTTORE
DIRECCIÓN DEL FABRICANTE
ERLÄUTERUNG DER SYMBOLE
Das Produkt erfüllt die geltenden
Sicherheitsnormen.
Gebrauchsanweisung beachten.
Recyclingprodukt.
ACHTUNG!, WARNUNG! oder HINWEIS!, um
auf bestimmte Umstände aufmerksam zu
machen (allgemeines Warnzeichen).
Gehörschutz benutzen.
Kopf- und Gesichtsschutz benutzen.
ACHTUNG! Warnung vor starkem Lärm!
Fußschutz benutzen.
Schutzkleidung benutzen.
ACHTUNG! Warnung vor giftigen Stoen!
ACHTUNG! Warnung vor brandfördernden
Stoen!
ACHTUNG! Heiße Fläche. Verbrennungsgefahr!
Parameter Werte
Produktname HANDRAMME
Modell MSW-PDP-120
Motortyp
1 Zylinder. 4-Takt-Benziner,
luftgekühlt
Sprit
Bleifreies Benzin,
min. 92 Oktane
Tankvolumen [L] 0,58
Hubraum des
Schmiersystems [L]
0,08
Typ des Motoröls
API SE oder höher SAE
10W30 (-15- + 40°C)
oder 5W30 (unter -15°C)
Motorhubraum [cm
3
] 37,7
Maximaler
Drehmoment [Nm]
1,3/5500 U/min
Kraftstoverbrauch
[l/h]
≤0,566
Schlagfrequenz
[Schlag/min]
900-1300
Aufprallenergie [J] 25-50
Anlasser Starterzug
Maximale
Motordrehzahl
[obr./min.]
7900
Maximale
Motorleistung [kW]
1 / 6500 U/min
Schalldruckpegel LpA
[dB(A)]
94,6
Schallleistungspegel
LWA [dB(A)]
105,6
Abnmessungen [Breite
x Tiefe x Höhe; mm]
290x325x825
Gewicht [kg] 21,75
Zündkerzentyp CMR5H
Maximaler
Pfahldurchmesser
[mm]
120
TECHNISCHE DATEN
1. ALLGEMEINE BESCHREIBUNG
Diese Anleitung ist als Hilfe für eine sichere und
zuverlässige Nutzung gedacht. Das Produkt wurde strikt
nach den technischen Vorgaben und unter Verwendung
modernster Technologien und Komponenten sowie unter
Wahrung der höchsten Qualitätsstandards entworfen und
angefertigt.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG
GENAU DURCHGELESEN UND VERSTANDEN
WERDEN.
Für einen langen und zuverlässigen Betrieb des Geräts
muss auf die richtige Handhabung und Wartung
entsprechend den in dieser Anleitung angeführten
Vorgaben geachtet werden. Die in dieser Anleitung
angegebenen technischen Daten und die Spezikation
sind aktuell. Der Hersteller behält sich das Recht vor, im
Rahmen der Verbesserung der Qualität Änderungen
vorzunehmen. Unter Berücksichtigung des technischen
Fortschritts und der Geräuschreduzierung wurde das
Gerät so entworfen und produziert, dass das infolge der
Geräuschemission entstehende Risiko auf dem niedrigsten
Niveau gehalten wird.
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
Die Begrie „Gerät“ oder „Produkt“ in den Warnungen und
Beschreibung des Handbuchs beziehen sich auf BENZIN
PFAHLRAMME.
Lassen Sie das Gerät nicht nass werden. Gefahr eines
elektrischen Schlags! Lufteingänge und Luftausgänge nicht
abdecken! Legen Sie keine Hände oder Gegenstände in
das laufende Gerät! Die Ventilationsönungen dürfen nicht
verdeckt werden!
2. NUTZUNGSSICHERHEIT
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
alle Anweisungen durch. Die Nichtbeachtung der
Warnungen und Anweisungen kann zu schweren
Verletzungen bis hin zum Tod führen.
Deutsch
English
Polski
Česky
Français
Italiano
Español
3
10
17
24
31
38
45
INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die vom tatsächlichen
Aussehen das Produkt abweichen können.
DE
DE
5
Rev. 14.10.2020
4
Rev. 14.10.2020
2.2. PERSÖNLICHE SICHERHEIT
a) Es ist nicht gestattet, das Gerät im Zustand der
Ermüdung, Krankheit, unter Einuss von Alkohol,
Drogen oder Medikamenten zu betreiben, wenn das
die Fähigkeit das Gerät zu bedienen, einschränkt.
b) Die Maschine darf nur durch entsprechend
geschulte, zur Bedienung geeignete und physisch
gesunde Personen bedient werden, die die
vorliegende Anleitung gelesen haben und die
Arbeitsschutzanforderungen kennen.
c) Das Gerät darf nur von körperlich geeigneten
Personen bedient werden, die zu ihrem Benutzen
fähig und entsprechend geschult sind und die
diese Bedienungsanleitung gelesen und verstanden
haben und im Rahmen der Sicherheit und des
Gesundheitsschutzes am Arbeitsplatz geschult
wurden.
d) Seien Sie aufmerksam und verwenden Sie Ihren
gesunden Menschenverstand beim Betreiben des
Gerätes. Ein Moment der Unaufmerksamkeit während
der Arbeit kann zu schweren Verletzungen führen.
e) Benutzen Sie eine persönliche Schutzausrüstung,
die den in Punkt 1 der Symbolerläuterungen
vorgegebenen Maßgaben entspricht. Die Verwendung
einer geeigneten und zertizierten Schutzausrüstung
verringert das Verletzungsrisiko.
f) Überschätzen Sie Ihre Fähigkeiten nicht. Sorgen Sie
für einen sicheren Stand während der Arbeit. Dies gibt
Ihnen eine bessere Kontrolle über das Gerät im Falle
unerwarteter Situationen.
g) Tragen Sie keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe von beweglichen
Teilen fern. Lose Kleidung, Schmuck oder lange Haare
können durch sich bewegende Teile erfasst werden.
ACHTUNG! Obwohl das Gerät in Hinblick auf Sicherheit
entworfen wurde und über Schutzmechanismen
sowie zusätzlicher Sicherheitselemente verfügt,
besteht bei der Bedienung eine geringe Unfall-
oder Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
2.1. SICHERHEIT AM ARBEITSPLATZ
a) Benutzen Sie das Gerät nicht in explosionsgefährdeten
Bereichen, zum Beispiel in Gegenwart von brennbaren
Flüssigkeiten, Gasen oder Staub. Geräte können unter
Umständen Funken erzeugen, welche Staub oder
Dämpfe entzünden können.
b) Im Falle eines Schadens oder einer Störung sollte das
Gerät sofort ausgeschaltet und dies einer autorisierten
Person gemeldet werden.
c) Wenn Sie nicht sicher sind, ob das Gerät
ordnungsgemäß funktioniert, wenden Sie sich an den
Service des Herstellers.
d) Reparaturen dürfen nur vom Service des Herstellers
durchgeführt werden. Führen Sie keine Reparaturen
auf eigene Faust durch!
e) Halten Sie Kinder und Unbefugte fern; Unachtsamkeit
kann zum Verlust der Kontrolle über das Gerät führen.
f) Verwenden Sie das Gerät in einem gut belüfteten
Bereich.
g) Bewahren Sie die Gebrauchsanleitung für den
weiteren Gebrauch auf. Sollte das Gerät an Dritte
weitergegeben werden, muss die Gebrauchsanleitung
mit ausgehändigt werden.
h) Verpackungselemente und kleine Montageteile
außerhalb der Reichweite von Kindern aufbewahren.
i) Halten Sie das Gerät von Kindern und Tieren fern.
j) Im Laufe der Nutzung dieses Werkzeugs einschlieβlich
anderer Werkzeuge soll man sich nach übrigen
Betriebsanweisungen richten.
HINWEIS! Kinder und Unbeteiligte müssen bei der
Arbeit mit diesem Gerät gesichert werden.
3. NUTZUNGSBEDINGUNGEN
Das Gerät ist zum Einschlagen von senkrechten Pfählen in den
Boden vorgesehen (mit einem maximalen Pfahldurchmesser
von 120 mm).
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.

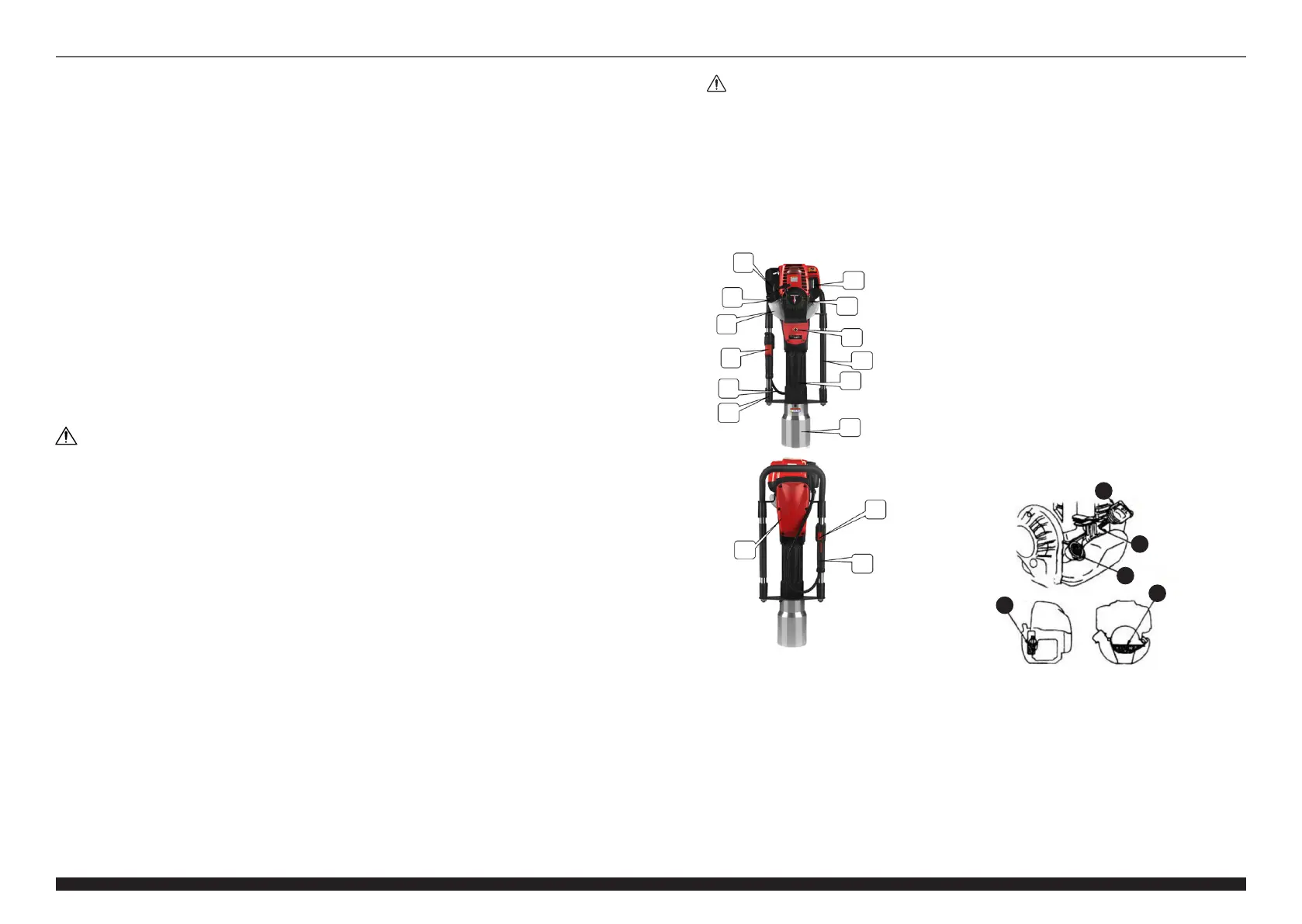

3.1. GERÄTEBESCHREIBUNG
h) Es wird empfohlen, Augen-, Ohren- und Atemschutz
zu verwenden.
i) Das Gerät ist kein Spielzeug. Kinder sollten in der
Nähe des Geräts unter Aufsicht stehen, um Unfälle zu
vermeiden.
2.3. SICHERE ANWENDUNG DES GERÄTS
a) Überhitzen Sie das Gerät nicht. Verwenden
Sie nur geeignete Werkzeuge für die jeweilige
Anwendung. Richtig ausgewählte Geräte und der
sorgsame Umgang mit ihnen führen zu besseren
Arbeitsergebnissen.
b) Nicht verwendete Werkzeuge sind außerhalb
der Reichweite von Kindern sowie von Personen
aufzubewahren, welche weder das Gerät noch die
Anleitung kennen. In den Händen unerfahrener
Personen können diese Geräte eine Gefahr darstellen.
c) Halten Sie das Gerät stets in einem einwandfreien
Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob
am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere
Faktoren, die den sicheren Betrieb der Maschine
beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben
werden.
d) Halten Sie das Gerät außerhalb der Reichweite von
Kindern.
e) Reparatur und Wartung von Geräten dürfen
nur von qualiziertem Fachpersonal und mit
Originalersatzteilen durchgeführt werden. Nur so wird
die Sicherheit während der Nutzung gewährleistet.
f) Um die Funktionsfähigkeit des Gerätes zu
gewährleisten, dürfen die werksmäßig montierten
Abdeckungen oder Schrauben nicht entfernt werden.
g) Beachten Sie bei Transport zwischen Lager und
Bestimmungsort und Handhabung des Gerätes die
Grundsätze für Gesundheits- und Arbeitsschutz des
Landes, in dem das Gerät verwendet wird. Vor dem
Transport den Sprit aus dem Tank entleeren.
h) Vermeiden Sie Situationen, in denen das Gerät
bei laufendem Betrieb unter schwerer Last stoppt.
Dies kann zu Überhitzung und damit zu einer
Beschädigung des Gerätes führen.
i) Lassen Sie dieses Gerät während des Betriebs nicht
unbeaufsichtigt.
j) Das Gerät muss regelmäßig gereinigt werden, damit
sich nicht dauerhaft Schmutz festsetzt.
k) Der angegebene Vibrationsemissionswert wurde
mit Standardmessmethoden ermittelt. Er kann
sich ändern, wenn das Gerät unter anderen
Umgebungsbedingungen verwendet wird.
l) Bearbeiten Sie nie zwei Elemente gleichzeitig.
m) Lufteinlass und Luftauslass dürfen nicht verdeckt
werden.
n) Das Gerät ist kein Spielzeug. Reinigung und Wartung
dürfen nicht von Kindern ohne Aufsicht durch eine
erwachsene Person durchgeführt werden..
o) Es ist untersagt, in den Aufbau des Geräts einzugreifen,
um seine Parameter oder Konstruktion zu ändern.
p) Geräte von Feuer – und Wärmequellen fernhalten.
q) Überlasten Sie das Gerät nicht.
r) Während Arbeitsgang die mittlere Geschwindigkeit
benutzen. Ein plötzliches Beschleunigen oder
Verzögern vermeiden.
s) Während des Hebens muss das Gerät im Leerlauf
arbeiten.
1. Luftlter
2. Tankverschluss
3. Kraftstotank
4. Drosselklappenschalter
5. Gaszug
6. Dämpfungsfeder
7. Schalldämpfer
8. Öllterdeckel
9. Kontrollfenster und Schmiermittelzugang
10. Gri
11. Hammergehäuse
12. Pfahlnest
13. Stoppschalter
14. Einstellschalter
15. Antriebsstranggehäuse
A. Ölschraube mit Füllstandsabstufung
B. Ölfüllung
C. Minimaler Motorölstand
D. Maximaler Motorölstand
ACHTUNG: Um das Gerät anzutreiben, verwenden Sie nur
Benzin (min. 92 Oktane) ohne Ölbeimischung!
3.2. VORBEREITUNG ZUR VERWENDUNG
ARBEITSPLATZ DES GERÄTES:
Verwenden Sie das Gerät nicht bei Umgebungstemperaturen
über 45 °C und einer relativen Luftfeuchtigkeit über 85 %.
Das Gerät darf nur in gut belüfteten Räumen verwendet
werden. Die Lüftungsönungen des Geräts dürfen nicht
verdeckt sein. Halten Sie das Gerät von heißen Oberächen
fern. Verwenden Sie das Gerät stets auf einer stabilen,
feuerfesten Oberäche und außerhalb der Reichweite von
Kindern und Personen mit eingeschränkten geistigen,
sensorischen und exekutiven Funktionen.
AUFBAU DES GERÄTES
Vor dem ersten Gebrauch (und auch alle 10 Betriebsstunden)
das Motoröl prüfen und gegebenenfalls auf einen sicheren
Stand bringen. Gießen Sie das Motoröl durch das Loch aus
der Ölschraube. Um Öl nachzufüllen oder den Stand zu
überprüfen, stellen Sie das Gerät senkrecht auf (kalt oder
mindestens ein Dutzend Minuten nach dem Betrieb), warten
Sie eine Weile (falls es zuvor mit Öl gefüllt war), schrauben
Sie dann die Ölschraube ab und überprüfen Sie die Niveau
am Ende seiner Skala.
Der richtige Füllstand sollte mindestens den unteren Rand
der Skala an der Spitze des Einfüllstopfens erreichen.
Wenn das Öl nicht ausreicht, Öl nachfüllen, damit der
Stand innerhalb des Bereichs am Stopfen liegt. Falls das Öl
aufgebraucht ist (es hat eine deutlich dunkle Farbe und/oder
ist weniger transparent) - wechseln Sie es unbedingt aus.
ACHTUNG: Der maximale Motorölstand sollte die
Unterkante des Endes der Einfüllönung nicht überschreiten
(siehe Abbildung unten) und somit die Obergrenze der
Teilung an der Spitze der Ölschraube nicht überschreiten.
Bei Überlauf kann der Überschuss durch die Einfüllönung
abgesaugt werden.
1
2
3
4
5
6
12
11
10
9
8
7
15
13
14
A
C
B
D
D
Produktspecifikationer
| Varumärke: | MSW |
| Kategori: | Inte kategoriserad |
| Modell: | -PDP-120 |
Behöver du hjälp?
Om du behöver hjälp med MSW -PDP-120 ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad MSW Manualer
9 Februari 2025
9 Februari 2025
9 Februari 2025
9 Februari 2025
9 Februari 2025
8 Februari 2025
8 Februari 2025
8 Februari 2025
8 Februari 2025
31 Januari 2025
Inte kategoriserad Manualer
- Axkid
- Paladin
- AYA
- Smart-AVI
- Heatit
- Exalux
- Fitbit
- Genexis
- JK Audio
- Analogis
- BMW
- Pitsos
- Kugoo
- Sanus
- HiRO
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
