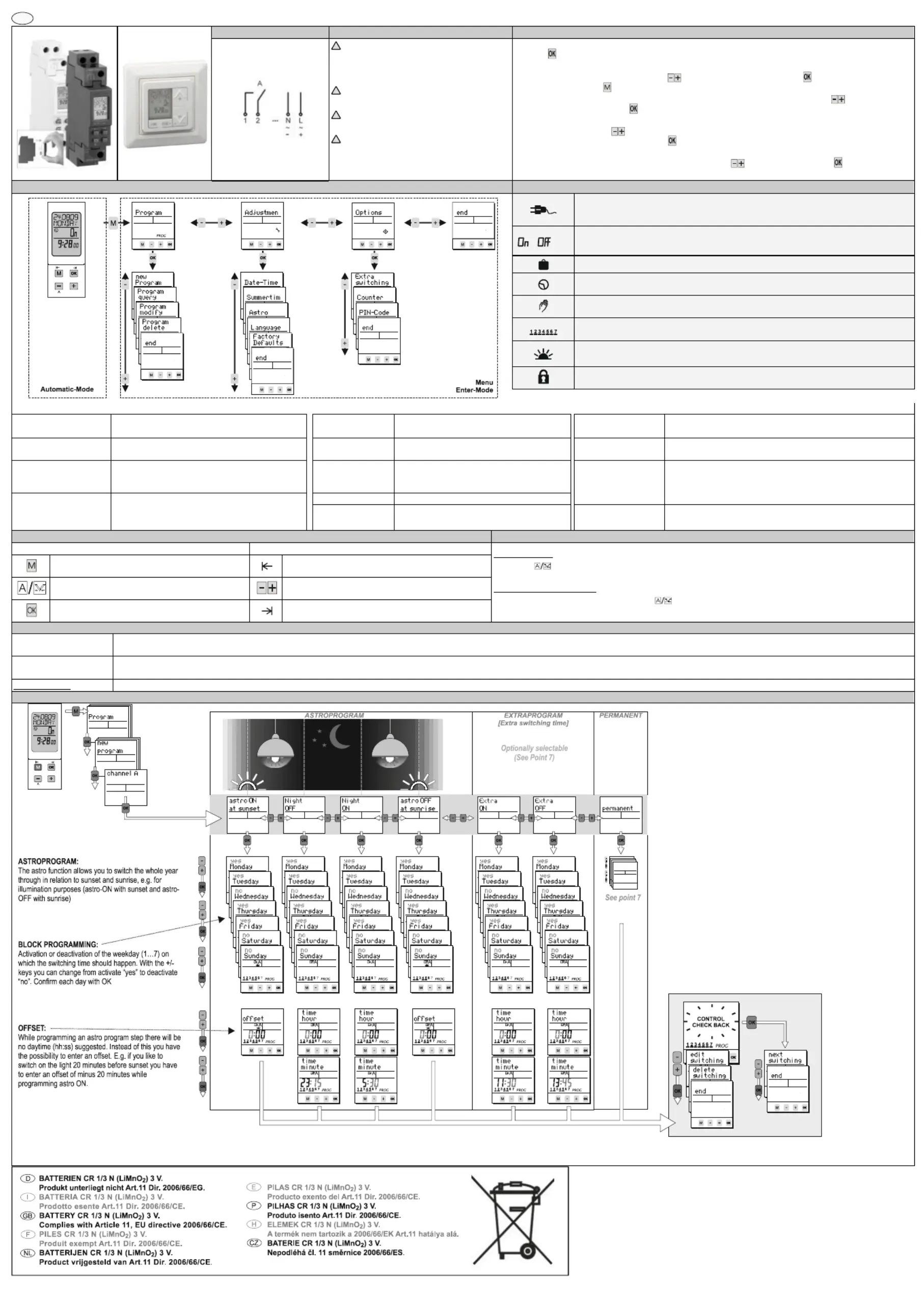

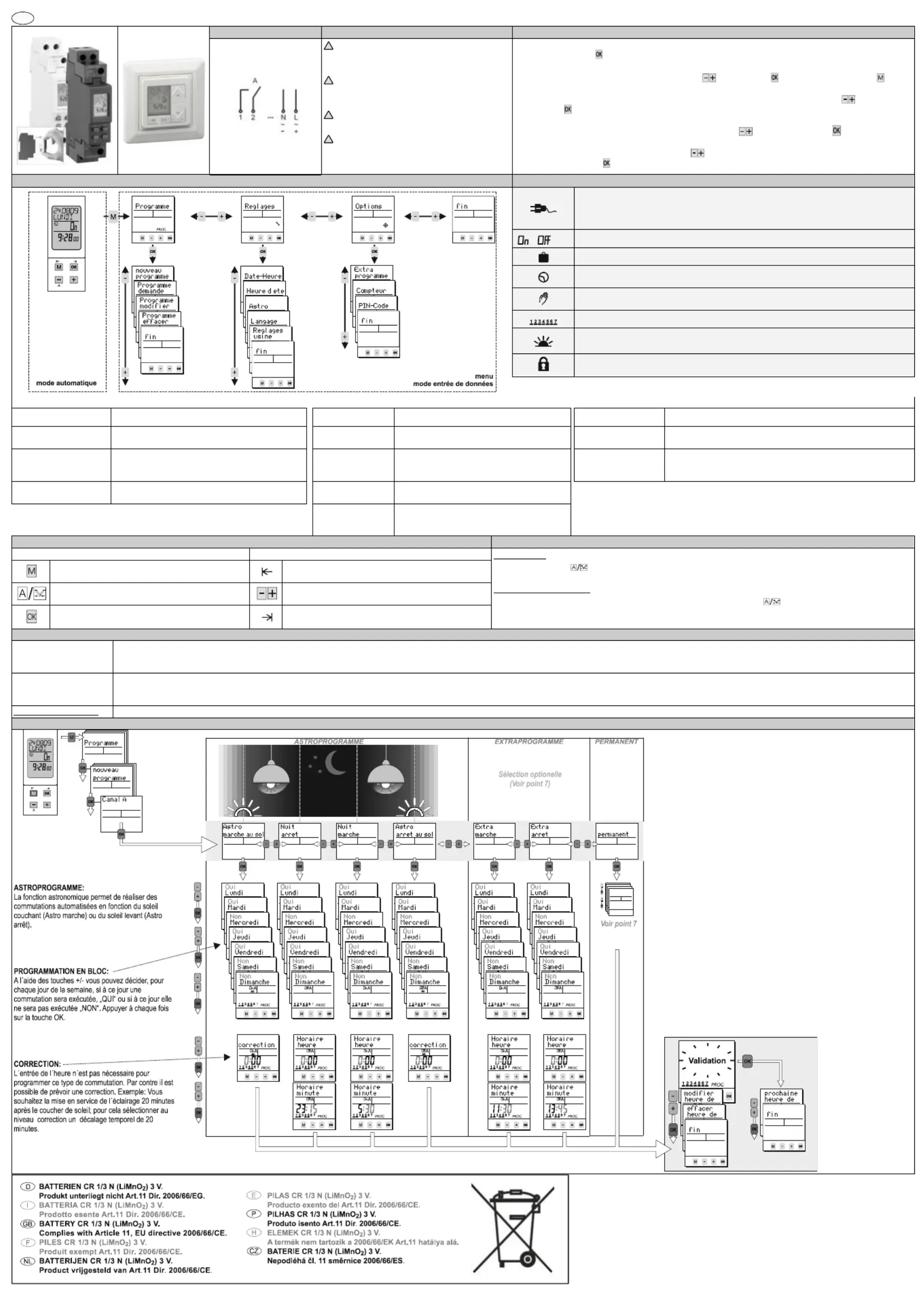

BA SC0813_173113_pro_N;DE,GB,FR,IT 22723- - 2013.12- V04

Bedienungsanleitung - Schaltuhr mit Astrofunktion - 17,5mm

Anschlussbilder

1. Sicherheitshinweise

2. Erstinbetriebnahme

Einbau und Montage dürfen nur von einer

Elektrofachkraft durchgeführt werden!

Anderenfalls besteht Brandgefahr oder die

Gefahr eines elektrischen Schlages!

Nur an die auf dem Typenschild / der Schaltuhr

angegebene Spannung und Frequenz

anschließen!

Bei Eingriffen oder Änderungen an der Schaltuhr

erlischt die Garantie!

Die Schaltuhr ist so zu installieren, dass außer-

gewöhnlich hohe Störstrahlung die Funktion

nicht beeinträchtigen kann!



Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.



Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.



Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen

Sommerzeitregel voreingestellt.



Stellen Sie die gewünschte Sprache mit den Tasten ein und bestätigen Sie -

mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)



Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten einstellen und

jeweils mit bestätigen.



Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie

mit den -Tasten zwischen den Optionen „Ort“ oder „Koordinaten“. Bestätigen Sie Ihre Auswahl mit .

(Empfehlung: Positionseingabe mittels „Ort“)



Zuletzt den nächstgelegenen Ort mit den -Tasten auswählen bzw. die genauen Koordinaten Ihres

Standortes eingeben. Bestätigen Sie mit .

3. Funktionsübersicht

4. Symbolerklärungen

Netzsteckersymbol (blinkend): Befindet sich die Uhr nicht am Netz bzw. ist die Stromversorgung

unterbrochen, ist nur das blinkende Netzsteckersymbol zu sehen. Die Uhr befindet sich somit im

Batteriebetrieb. Drücken Sie die -Taste für 1 Sekunde. Die Uhr wechselt in den Automatik-

Modus.

/ / P

Kanal EIN / Kanal AUS / Permanent

Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.

Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.

Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das

gespeicherte Programm bei der nächsten Schaltzeit geändert.

Wochentage Montag ... Sonntag; im Programmier Modus zeigen Unterstriche an, welche -

Wochentage aktiviert sind.

Astrofunktion: Akt. Schaltzustand beruht - auf Sonnenunter oder -aufgang mit eventuell

programmierter Verschiebung.

Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.

Menu Programm

Menu Einstellungen

Menu Optionen

Neue Schaltzeit

Siehe Punkt 8 (Schaltzeiten programmieren)

Datum

Einstellung Datum und Uhrzeit

Extraschaltzeit

Siehe Punkt 7 / 8

Programm Abfrage

Abfrage Schaltzeiten / Abfrage Speicherplätze

Sommerzeit

Sommerzeiteinstellungen

Zähler

Anzeige der Betriebsstunden und Schaltimpulse je Kanal und für

Schaltuhr gesamt

Programm Aendern

Im Menu Programm Aendern haben Sie die Möglich-

keiten programmierte Schalzeiten je Kanal zu ändern.

Astro

Einstellung der Astro-Koordinaten per

Ortsauswahl oder Koordinaten Eingabe-

PIN-Code

Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.

Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.

Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren

Kundendienst.

Programm Löschen

Löschen der Schaltzeit(en). Sie haben die

Möglichkeiten alle Kanäle, einen Kanal oder einzelne

Schaltzeiten zu löschen.

Sprache

Sprachauswahl

Werksein-

stellungen

Zurücksetzen auf Auslieferungszustand. Datum,

Uhrzeit und Schaltzeiten gehen verloren

5. Tastenfunktion

6. Kanal ON

ONON OFF

OFF

OFFOFF

/ Permanent P

Automatikmodus

Eingabemodus

Kanal ON

ONON OFF

OFF

OFFOFF

Durch Druck der -Taste können Sie Kanäle manuell schalten. Diese manuelle Schaltung wird durch das Hand-

Symbol dargestellt und bleibt bis zur nächsten programmierten Schaltung gültig.

Permanentschaltung

Permanentschaltung durch 3 Druck auf die entsprechende Kanal- -Sek. taste . Kanal ist dauernd an bzw. dauernd

aus. Schaltzustand bleibt bis zur erneuten manuellen Umschaltung (3- -Sek. Druck) erhalten.

Wechsel von Automatik-Modus in den Eingabe-Modus.

Zurück-Funktion (Eine Ebene zurück).

Ein- oder Ausschalten eines Kanals bis zur nächsten

programmierten Schaltzeit.

Auswahlmöglichkeit zwischen verschiedenen Optionen.

Verändern der blinkenden Stelle.

Aktivieren der Schaltuhr durch Betätigen länger als

1 Sekunde (Ohne Netzspannung

Bestätigen der Auswahl oder der Programmierung

7. Ferienschaltzeit / Extraschaltzeit / Reset

Ferien

[Ferienschaltzeit]

Pro Kanal steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum (tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).

Die Auswahl Ferien wird im Menu Neue Schaltzeit nicht mehr angeboten, wenn die Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu Programm Aendern oder Menu Programm Löschen

bearbeitet werden. (Siehe Punkt 8)

Extra Schaltzeit-

[Extraprogramm]

Zusätzlich zum Astroprogramm (Astroschaltzeiten + „Nacht-Schaltzeiten“) haben Sie die Möglichkeit weitere Schaltzeiten einzugeben. Diese, so genannten Schaltzeiten, müssen Sie vorab im Menu Optionen unter dem Punkt -Extra

Extra-Schaltzeiten aktivieren. Die Extra-Schaltzeiten sind Standard Wochenschaltzeiten. Extra- -Schaltzeiten bieten Ihnen die Möglichkeit Ihr Astroprogramm um zusätzliche Schaltzeiten zu erweitern oder die Uhr als „normale“

Wochenuhr zu nutzen. Nach Aktivierung finden Sie die Extra-Schaltzeiten in der Auswahl der Schaltfunktionen (Siehe Punkt 8).

Reset- Funktion

Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden gelöscht > Ansonsten wie Erstinbetriebnahme.-
