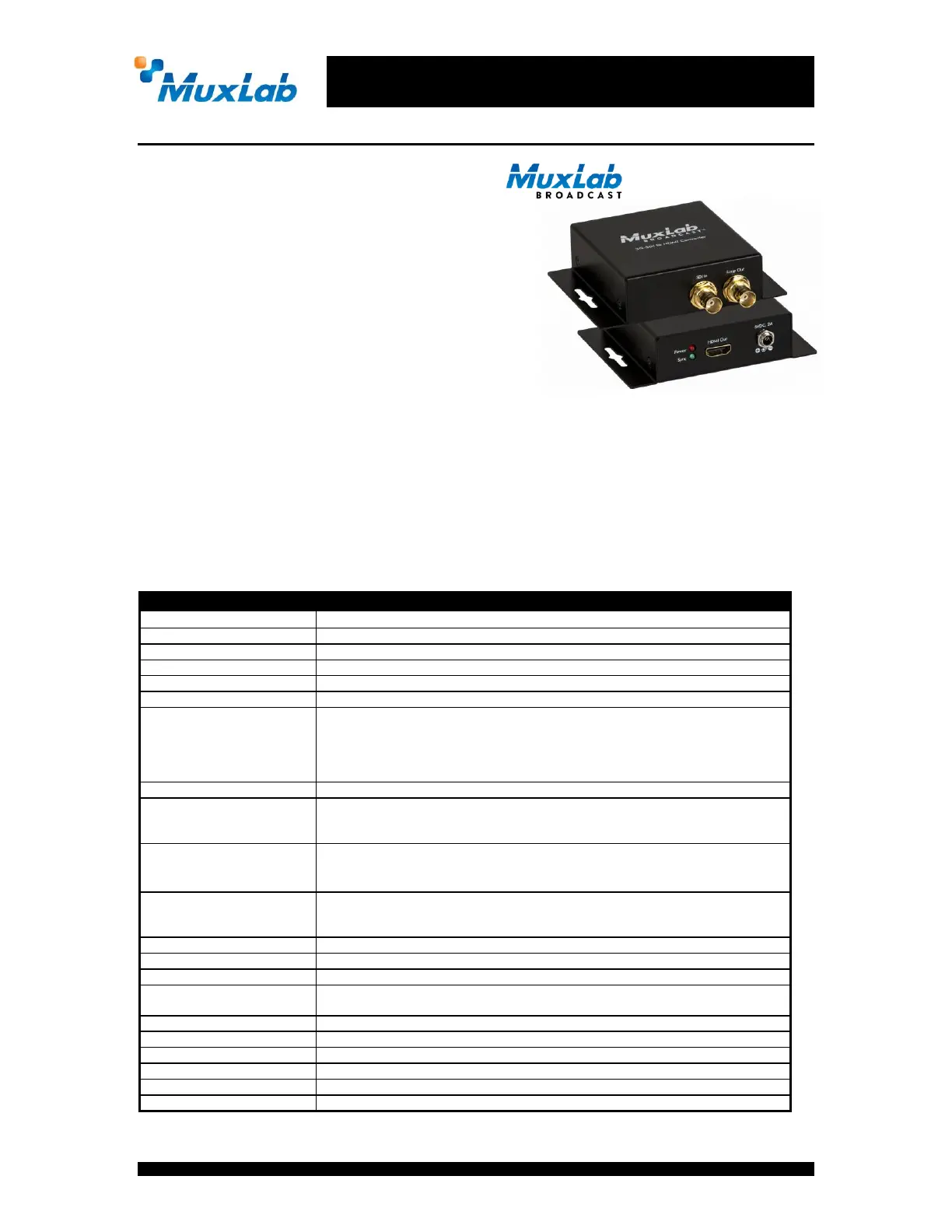

3G-SDI to HDMI Converter

500717

Overview:

The 3G-SDI to HDMI Converter (500717) allows

SDI equipment to be connected to an HDMI

Display. The 3G-SDI to HDMI Converter converts

the SDI signal back to HDMI, supporting

resolutions of 480i (SD-SDI), 720p/1080i (HD-

SDI) and 1080p (3G-SDI). The 3G-SDI to HDMI

Converter provides a low jitter and re-clocked

outputs allowing for unit daisy chain.

Applications:

 Video production & Broadcasting

 Studio- -studio & Post production to

 Outside broadcasting vehicle

 Mobile video & Live Events

 SDI camcor der

 Medical imaging display

Key Features:

 Auto 3G/HD/SD-SDI detection & conversion

 View SDI source video on a lower cost HDMI

display

 Supports up to 1080p

 -SDI up to 300ft (90m) via RG59 coax 3G

 Low jitter & re-clocked output

 Supports daisy chain

 Wall mountable

 LED diagnostics

Specications

Environment

HDMI 1.3a, 3G-SDI, HD-SDI & SD-SDI.

Devices

Camera, plasma, projectors, monitors, TV.

Transmission

Transparent to the user.

Detection

Auto Detection of the 3G/HD/SD-SDI Signal.

Bandwidth

2.97Gbps & 2.975/1.001Gbps

Signals

HDMI 1.3a & SDI protocol.

Supported Resolution

3G-SDI: 1080p50/59.94/60Hz (4:2:2)

HD-SDI: 1080p/23.98/24/25/29.97/30Hz

720p/50/59.94/60Hz

1080i/50/59.94/60Hz

SD-SDI: NTSC (59.94Hz), PAL (50Hz)

Audio

Up to 8 Audio Channels.

Input Signal

3G-SDI: SMPTE- 424M

HD-SDI: SMPTE 292M, 296M

SD-SDI : SMPTE 259M

Connectors

Two (2) BNC Female 75 Ohms, Gold Plated.

One (1) HDMI Type A receptacle.

Note: HDMI and RG59 coaxial cables not included.

Cable Equalization

3G-SDI up to 300ft (90m)

HD-SDI up to 500ft (150m)

SD-SDI up to 1000ft (300m)

Cable

One (1) RG-59 or better cable required.

Power Supply

One (1) 110-240V/5VDC power supply with interchangeable blades.

Power Consumption

3.0Watt (Max)

Temperature

Operating: 0° to 40°C Storage: -20° to 60°C

Humidity: Up to 90% non-condensing

Enclosure

Metal

Dimensions

3.1” x 3.3” x 1.2” (79mm x 84mm x 27mm)

Weight

1.7lbs (0.78kg)

Compliance

Regulatory: FCC, CE, RoHS Flammability: 94V0

Warranty

2 years

Order Information

500717 3G -SDI to HDMI Converter (UPC: 627699 007174)

3G-SDI to HDMI Converter

500717

__________________________________________________________________________________

MuxLab Inc.

8495 Dalton Road, Mount Royal, Quebec, Canada, H4T 1V5

Tel: (514) 905 0588 Fax: (514) 905 0589

Toll Free:1 877 689- 5228

E-mail: videoease@muxlab.com

www.muxlab.com

Typical Application
