myAVRmyAVRmyAVRmyAVR

www.myAVR.de © Laser & Co. Solutions GmbH - 06/2008 www.myAVR.com

Technische Beschreibung kurz

technical description (abbreviated version)

mySmartUSB MK3 3.16

Der mySmartUSB MK3 ist ein kompakter Highspeed-USB-

Programmer für Atmel Mikrocontroller. Sie können mit Hilfe

dieses Boards eine Vielzahl von AVR-Systemen einfach über

die USB-Schnittstelle programmieren. Des Weiteren verfügt das

Board über eine JTAG- und ISP-Anschluss. Das Kommunikati-

onsinterface fungiert als UART, TWI/I²C oder SPI-Bridge.

Die Kommunikation mit dem PC läuft völlig transparent über

einen virtuellen COM-Port. Das Board wird per USB-

Schnittstelle mit dem PC verbunden und mit Spannung ver-

sorgt. Somit sind für viele Anwendungsfälle keine externen

Spannungsquellen nötig. Es wird kein Parallel- oder Serial-Port

benötigt, was speziell für Notebook-Besitzer von Vorteil ist.

mySmartUSB MK3 arbeitet optional mit 3 V bzw. 5 V.

The mySmartUSB MK3 is a compact high-speed USB pro-

grammer for Atmel microcontroller. You can program dierent

AVR-systems via the USB interface with his board. Furthermore

the board contains a JTAG and ISP connection. The communi-

cation interface works as an UART, TWI/I²C or SPI-bridge.

The communication with the PC is completely transparent and

realized by the help of a virtual COM-port. The power supply is

assured by the connection of the board to the PC. Therefore

many applications don’t need an external power supply. A paral-

lel port is not necessary, what is particularly an advantage for

notebook users.

The mySmartUSB MK3 works optional with 3 V and 5 V.

Eigenschaften

• High-Speed AVR-Programmer

• die Programmierung erfolgt über High-Voltage Parallel-

programmierung

• drei Programmiermodi: High-Voltage Parallel, ISP und

JTAG

• Auswahl der Betriebsmodi erfolgt über Software-

Kommandos

• einfache Kommunikation des Mikrocontrollers mit dem PC

oder Notebook über USB-Schnittstelle; stellt virtuellen

COM-Port zur Verfügung

• umschaltbar zwischen Programmier-, Kommunikations-,

Ruhemodus und myMode

• Spannungsversorgung über USB-Anschluss sowie Power-

On und Power-O durch Anwender schaltbar

• Zustandsanzeige (rote/grüne LEDs)

• updatefähig über Bootloader

• Schalter für Betriebsart, Power, Programmier- und Da-

tenmodus, RESET und Bootloader

• Industriestandard-Controller (CP2102) USB 2.0 zu seriell

Konverter

• Qualitätsleiterplatte FR4, Industriefertigung, robust

Properties

• high-speed AVR programmer

• the programming is realized by high voltage parallel pro-

gramming

• three program modes: high voltage parallel, ISP and

JTAG

• the choice of the operational mode is realized with soft-

ware commandos

• simple communication of the microcontroller with the PC

or a notebook via USB interface; provides a virtual COM-

port

• switchable between programming, communication, sleep-

ing mode and myMode

• power supply via USB connection as well as switchable

power-on and power-o modes by the user

• status indication (red / green LEDs)

• updateable via bootloader

• switch for control mode, power, programming and data

mode, RESET and bootloader

• industrial standard controller (CP2102) USB 2.0 to serial

converter

• quality printed circuit board FR4, industrial production

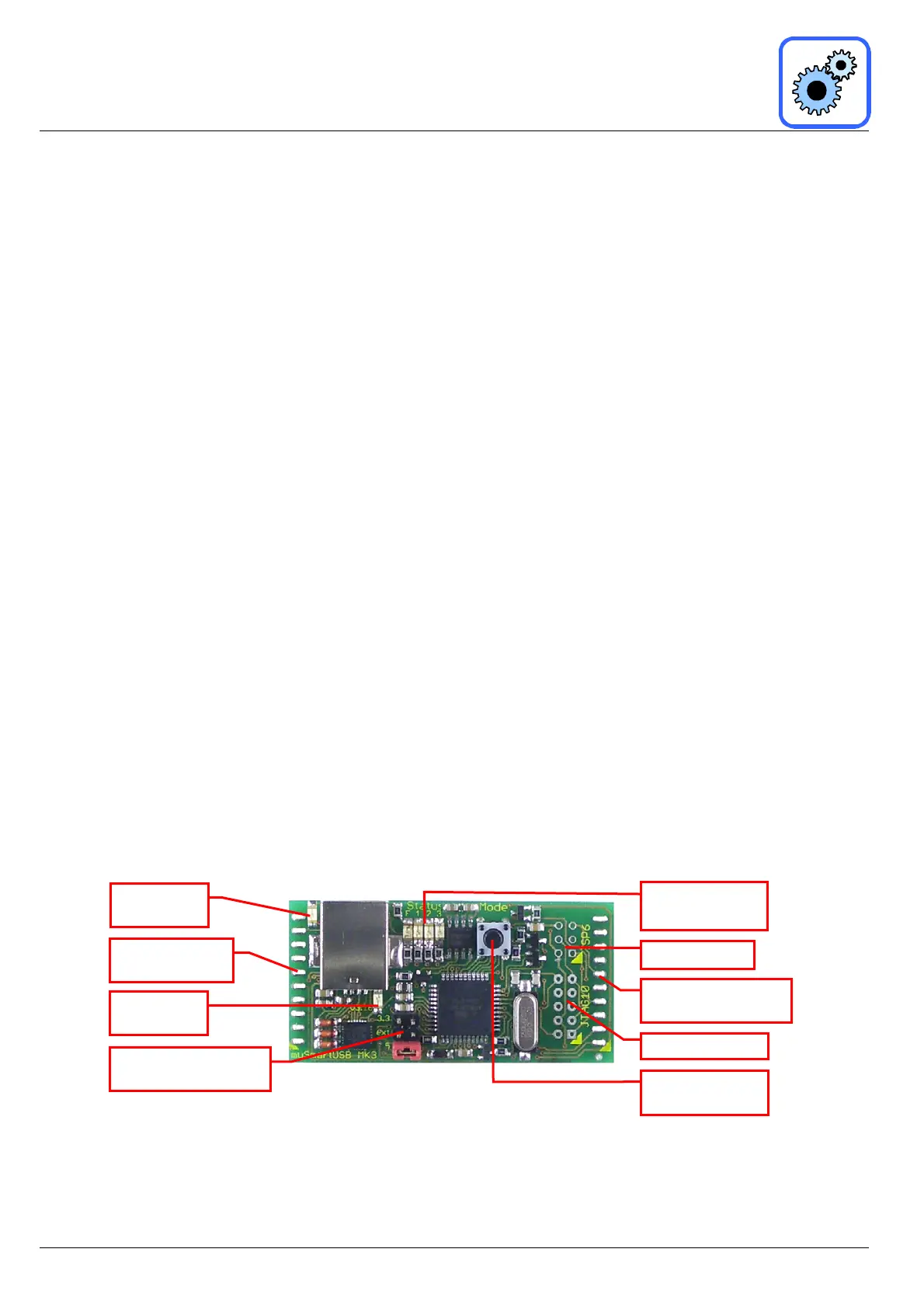

Konnektor links /

connector left

Konnektor rechts /

connector right

ISP6 / ISP6

JTAG10 /

JTAG10

Power-LED /

power LED

Trac-LED /

trac-LED

Spannungauswahl/

voltage selection Mode-Taster /

mode taster

Status-LEDs /

status-LEDs
