Instrucciones de montaje

Observaciones importantes

Seguridad: la seguridad durante el uso sólo está garantizada si

la instalación se p3-ha efectuado de manera correcta en el aspecto

técnico y en conformidad con estas instrucciones de montaje.

Los daños causados por un montaje inadecuado serán

responsabilidad del instalador.

Conexión eléctrica: sólo a cargo de un técnico especialista

autorizado. Se tendrá que regir por las disposiciones de la

compañía abastecedora de electricidad de la zona.

Tipo de conexión: el aparato pertenece a la clase de

protección I y sólo puede utilizarse en combinación con una

conexión con conductor de toma a tierra.

El fabricante no se hace responsable del funcionamiento

inadecuado y de los posibles daños motivados por

instalaciones eléctricas no adecuadas.

Instalación: el aparato debe ser conectado a una instalación

fija y deben ser incorporados medios de desconexión a la

instalación fija de acuerdo a las reglamentaciones de la

instalación.

Montaje empotrado bajo encimera: las placas de inducción

sólo pueden ser instaladas sobre cajón, hornos con ventilación

forzada de la misma marca o lavavajillas de la misma marca.

Debajo de la placa de cocción no se pueden instalar

frigoríficos, hornos sin ventilación o lavadoras.

Cable de alimentación: no aprisionar el cable de alimentación

ni pasarlo por bordes afilados. Si hay un horno montado

debajo, pasar el cable por las esquinas traseras del horno

hasta la caja de conexión. Debe colocarse de manera que no

toque partes calientes de la placa de cocción o del horno.

Encimera: plana, horizontal, estable. Siga las instrucciones del

fabricante de la encimera.

Garantía: una instalación, conexión o montaje inadecuado

supone la pérdida de validez de la garantía del producto.

Nota: Cualquier manipulación en el interior del aparato,

incluyendo el cambio del cable de alimentación, deberá

realizarlo únicamente personal técnico del Servicio de

Asistencia con formación específica.

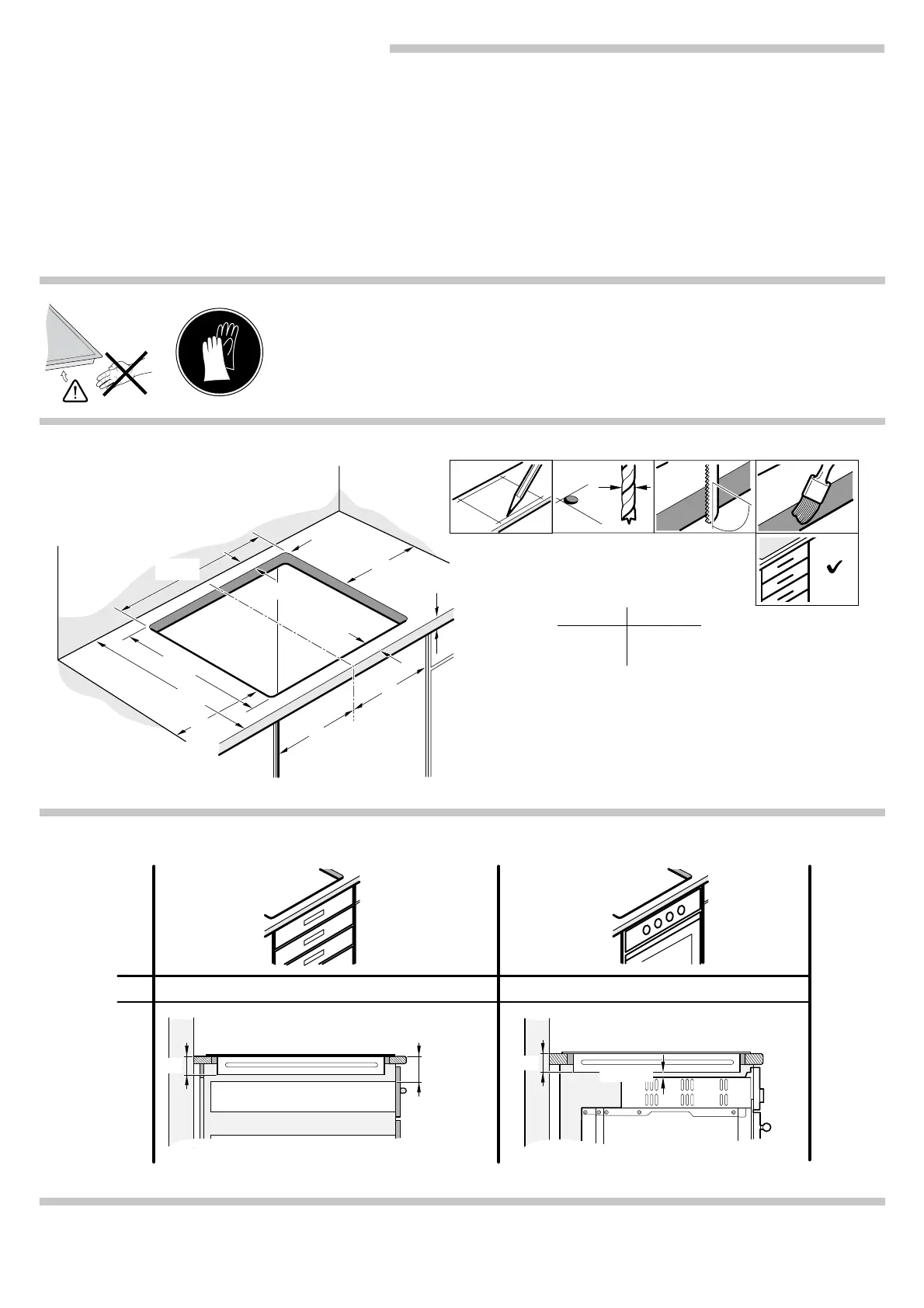

Preparación de los muebles de montaje,

figuras 1/2/3/4

Muebles empotrados: resistentes a una temperatura de 90°C

como mínimo.

Hueco: retirar las virutas después de los trabajos de corte.

Superficies de corte: sellar con material resistente al calor.

Montaje sobre el cajón, figura 2a

Los objetos metálicos que se encuentren en el cajón podrían

alcanzar temperaturas elevadas debido a la recirculación del

aire procedente de la ventilación de la placa, si esto ocurre, se

recomienda utilizar un soporte intermedio.

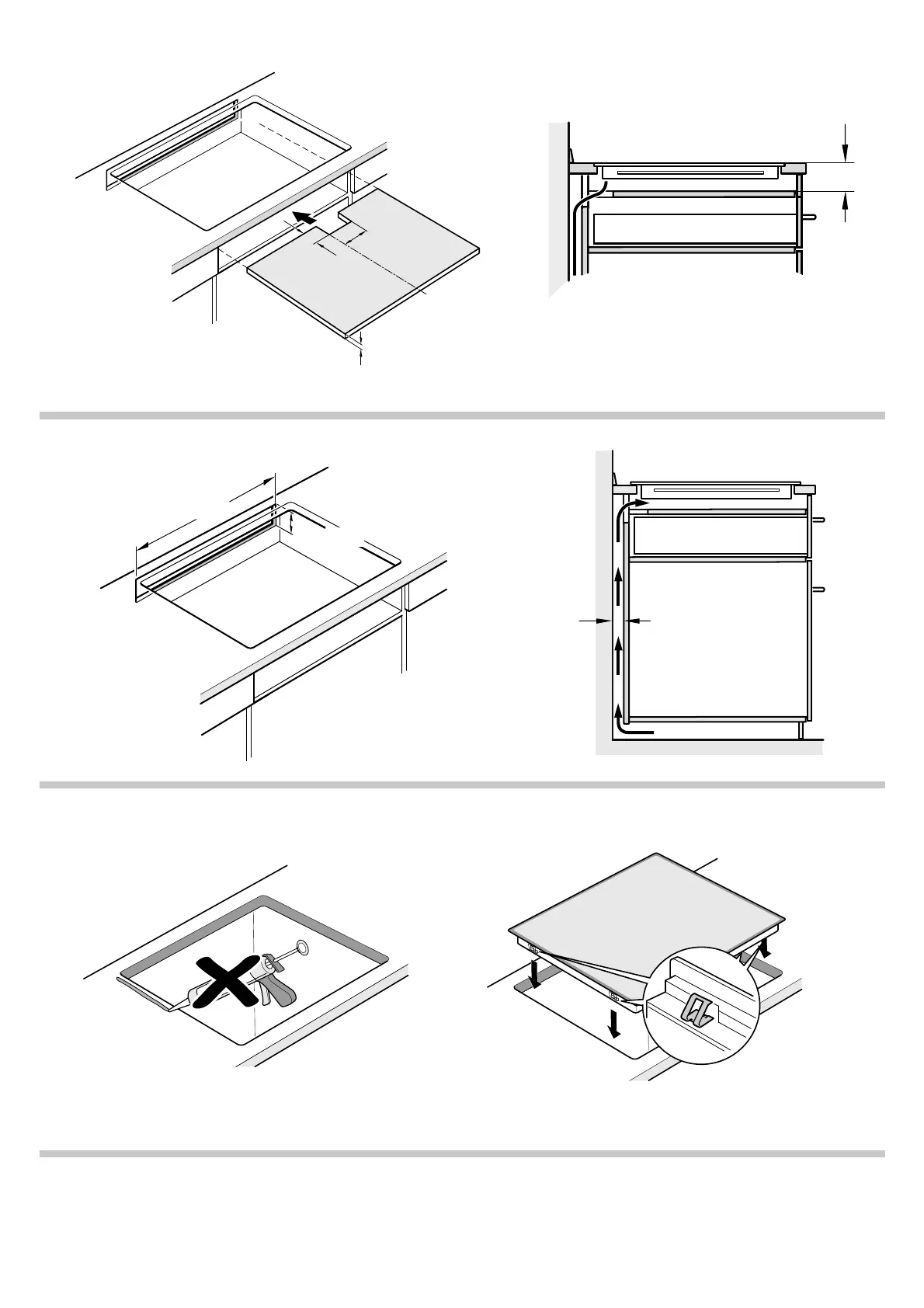

Soporte intermedio: se puede utilizar un panel de madera

(figura 3) o adquirir un accesorio adecuado en nuestro Servicio

de Asistencia Técnica. El código de referencia de este

accesorio es el 680502.

Encimera: debe tener como mínimo un grosor de 20 mm.

La distancia entre la parte superior de la encimera y la parte

superior del cajón debe ser de 65 mm.

Montaje sobre horno, figura 2b

Encimera: debe tener como mínimo un grosor de 30 mm.

Nota: Consulte las indicaciones de montaje del horno por si

fuera necesario aumentar la distancia entre la placa de cocción

y el horno.

Ventilación: la distancia mínima entre el horno y la placa de

cocción debe de ser de 5 mm.

Montaje sobre lavavajillas

Se debe instalar un accesorio intermedio. El accesorio se debe

solicitar a nuestro Servicio de Asistencia Técnica. El código de

referencia de este accesorio es el 680502.

Encimera: debe tener un grosor de 20 mm como mínimo y

40 mm como máximo.

La distancia entre la parte superior de la encimera y la parte

superior del lavavajillas debe ser de:

■ 60 mm si se instala sobre un lavavajillas compacto.

■ 65 mm si se instala sobre un lavavajillas no compacto.

Ventilación, figura 4

Teniendo en cuenta la ventilación de la placa, es necesario:

■ una abertura en la parte superior de la pared trasera del

mueble (figura 4a).

■ una separación entre la parte trasera del mueble y la pared

de la cocina (figura 4b).

Instalar el aparato, figuras 5/6

Nota: Usar guantes de protección al instalar la placa. Las

superficies no visibles pueden tener aristas cortantes.

Conectar el aparato a la red eléctrica y comprobar su

funcionamiento.

■ Tensión, ver placa de características.

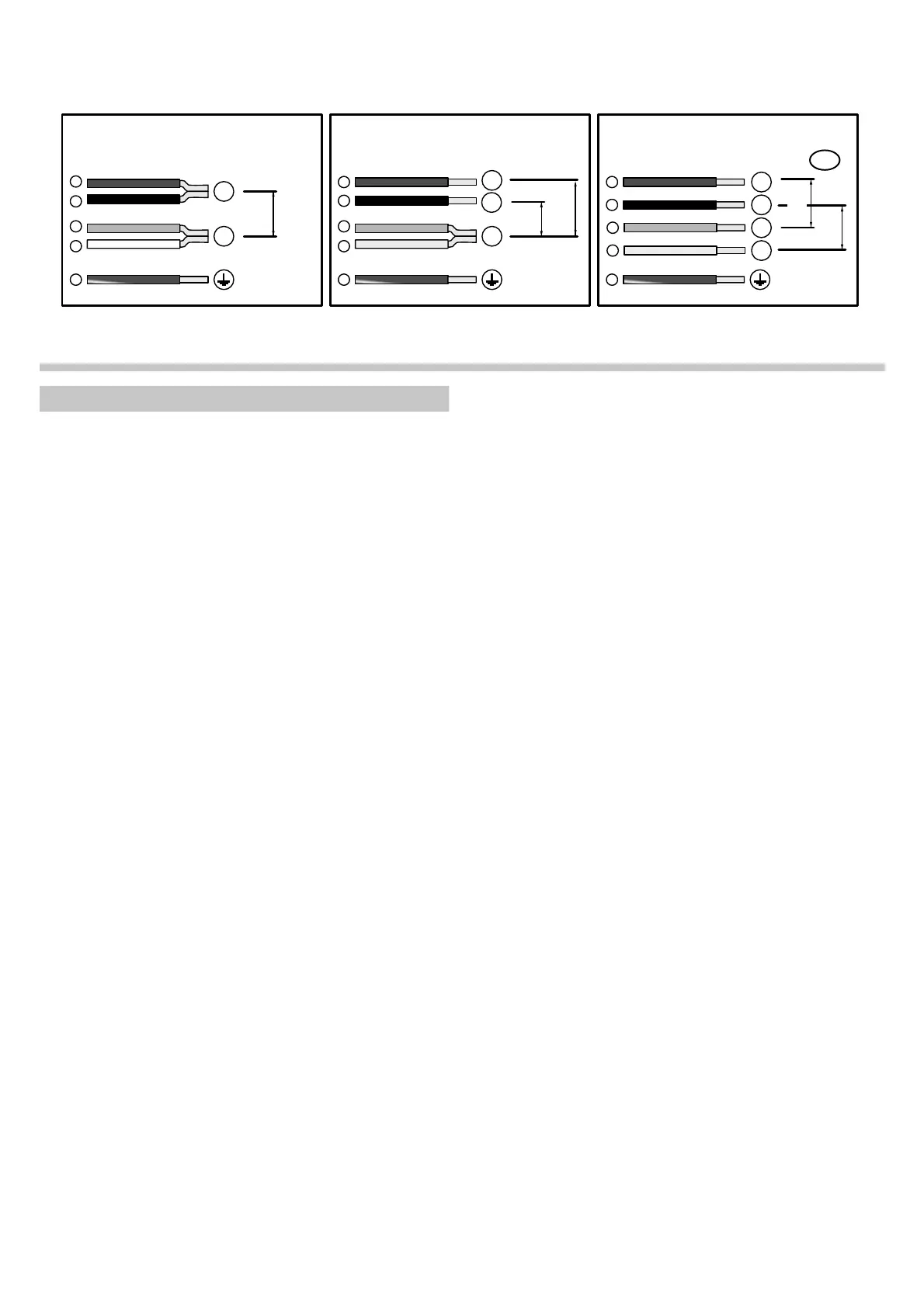

■ Conectar exclusivamente según el esquema de conexión

(figura 6).

1. Marrón

2. Negro

3. Azul

4. Gris

5. Amarillo y verde

Nota: Según el tipo de conexión puede ser necesario modificar

la disposición de los terminales suministrados por fábrica.

Desmontar el aparato

Desconectar el aparato de la red eléctrica.

Extraer la placa de cocción ejerciendo presión desde abajo.

¡Atención!

¡Daños en el aparato! No intente extraer el aparato haciendo

palanca desde arriba.



9

9

91a











991a 99/1a

9

9

9

9

/

/











9

9

9

9



/



/



1



1



Produktspecifikationer

Varumärke:	Neff
Kategori:	Ugn
Modell:	T43R20N1
Vikt:	9000 g
Bredd:	575 mm
Djup:	505 mm
Höjd:	57.3 mm
Sladdlängd:	1.1 m
Förpackningens bredd:	601 mm
Elektronisk tändning:	Nej
Produktens färg:	Black, Stainless steel
Kontrolltyp:	Röra
Effekt:	7200 W
Låddjup:	741 mm
Vikt inkl. förpackning:	10000 g
AC-inspänning:	220 - 240 V
Apparatens placering:	Inbyggd
Växelström Frekvens:	50 - 60 hz
Displaytyp:	Ja
Typ av spishäll:	Induktionshäll med zon
Antal brännare / zoner matlagning:	4
Antalet elektriska kokzoner:	4
Kokzon 3, form:	Rund
Placering av platta/tillagningsyta 4:	Höger fram
Typ av platta/tillagningsyta 4:	Stor
Typ av platta/tillagningsyta 3:	Sjudning
Kokzon 1, form:	Rund
Placering av platta/tillagningsyta 3:	Höger bak
Kokzon 2, form:	Rund
Strömförsörjning till platta/tillagningsyta 3:	Elektrisk
Diameter på platta/tillagningsyta 4:	210 mm
Typ av platta/tillagningsyta 1:	Stor
Placering av platta/tillagningsyta 2:	Främre till vänster
Diameter på platta/tillagningsyta 2:	145 mm
Diameter på platta/tillagningsyta 3:	145 mm
Strömförsörjning till platta/tillagningsyta 4:	Elektrisk
Strömförsörjning till platta/tillagningsyta 2:	Elektrisk
Typ av platta/tillagningsyta 2:	Sjudning
Kokzon 4, form:	Rund
Strömförsörjning till platta/tillagningsyta 1:	Elektrisk
Placering av platta/tillagningsyta 1:	Vänster bak
Sjuda brännare / kokzon:	1200 W
Regelbunden brännare / kokzon:	1400 W
Stora brännare / kokzon:	1600 W
Maximal kabelförlust med anslutning:	Ja
Kokzon 1, storlek (B x D):	180 x 280 mm
Effekt på platta/tillagningsyta 2:	1400 W
Effekt på platta/tillagningsyta 3:	1400 W
Extra stor hög hastighet brännare / kokzon:	2200 W
Effekt på platta/tillagningsyta 4:	2200 W
Typ av ytskikt:	Glass-keramisk
Kokzon 3, boost:	2200 W
Kokzon 2, boost:	2200 W
Kokzon 4, boost:	3700 W
