Mo nta ge an le it un g

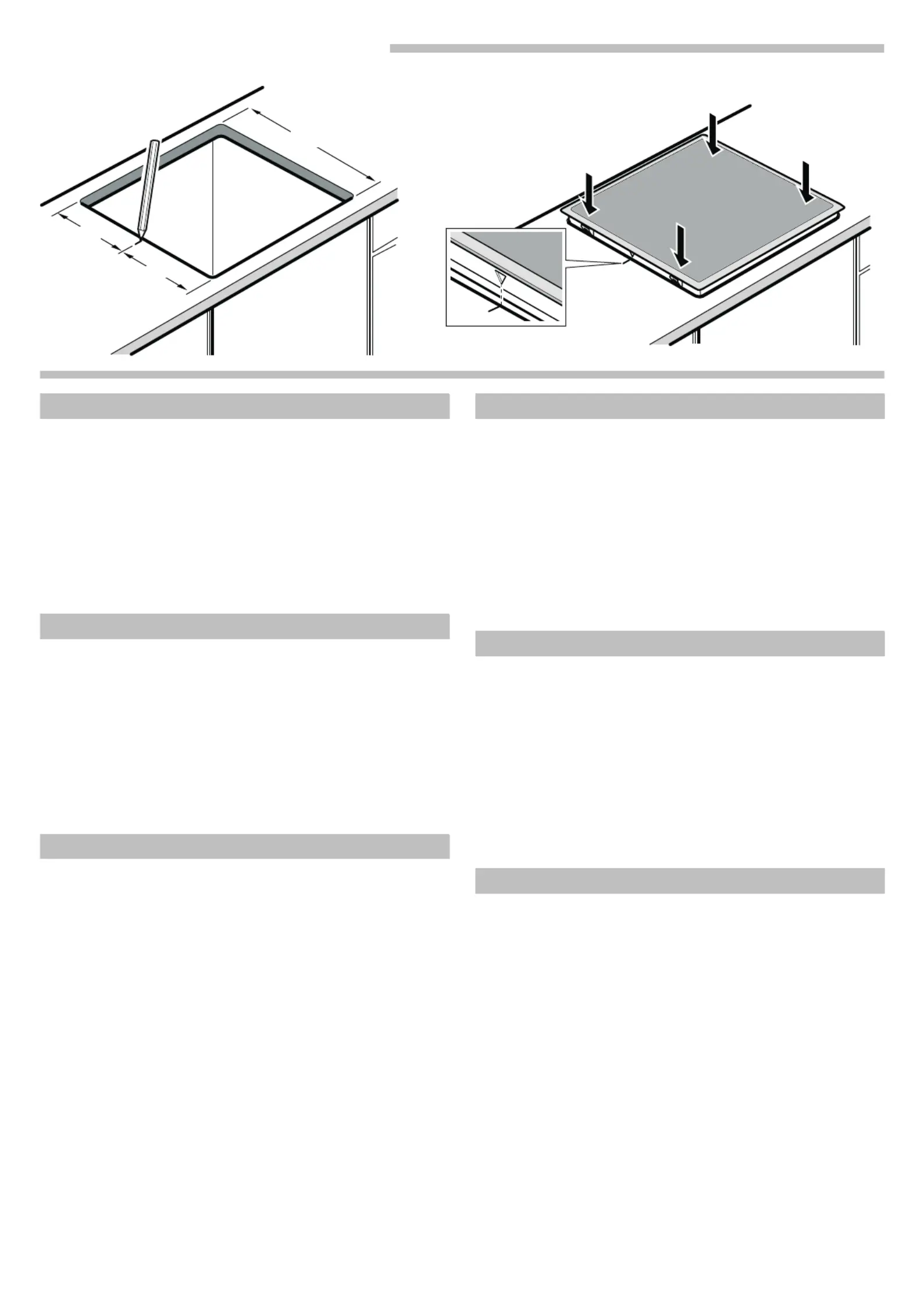

Arbeitsplattenausschnitt mit 500mm Tiefe

Bei Installation in einen bestehenden Ausschnitt (Ersatzbedarf)

mit einer Ausschnitttiefe von 500mm muss auf folgende Punkte

geachtet werden:

■Ausschnitttiefe maximal 502mm.

■Die Arbeitsplatte muss eben und sauber sein.

■Zentrieren Sie die Mulde genau.

■Die Dreiecksmarkierung muss genau mit dem angezeichneten

Strich übereinstimmen.

Beachten Sie die Hinweise in Gebrauchs- und Montageanlei-

tung.

Ins ta llati on ins tr uct io ns

Worktop cut-out, 500 mm deep

When installing in an existing cut-out (replacement requirement)

with a cut-out depth of 500 mm, the following points must be

observed:

■Maximum cut-out depth is 502 mm.

■The worktop must be even and clean.

■Centre the hob precisely.

■The triangle markers must be exactly in line with the mark

previously drawn.

Observe the information in the instruction and installation

manuals.

Not ic e de mo ntage

Découpe du plan de travail avec une profondeur

de 500mm

Lors de l'installation dans une découpe existante

(remplacement) d'une profondeur de découpe de 500mm, vous

devez faire attention aux points suivants :

■Profondeur de découpe maximale 502mm.

■Le plan de travail doit être plan et propre.

■Centrez la table avec précision.

■Le repère en triangle doit exactement coïncider avec le trait

tracé.

Respectez les consignes dans la notice d'utilisation et de

montage.

Is tru zi oni p er il mo nta gg io

Foro d'incasso nel piano di lavoro con profondità

di 500 mm

In caso di installazione in un foro d'incasso preesistente

(sostituzione) con profondità pari a 500 mm è necessario

prendere in considerazione i seguenti punti:

■Profondità del foro d'incasso di massimo 502 mm.

■Il piano di lavoro deve essere piano e pulito.

■Centrare con precisione il piano di cottura.

■Il contrassegno a forma di triangolo deve coincidere alla

perfezione con la tacca segnata sul piano.

Prestare attenzione alle avvertenze presenti nelle istruzioni d'uso

e di montaggio.

In sta

In sta In sta

ll ati ev

ll ati evll ati ev

oo rsc hr i

oo rsc hr ioo rsc hr i

ftft

Uitsnijding voor werkblad met een diepte van

500mm.

Bij installatie in een bestaande uitsnijding (in geval van

vervanging) met een diepte van 500mm moet op de volgende

punten worden gelet:

■Diepte van de uitsnijding maximaal 502mm.

■Het werkblad moet vlak en schoon zijn.

■Het blad moet nauwkeurig worden gecentreerd.

■De driehoekmarkering dient precies met de aangegeven lijn

overeen te komen.

Neem de aanwijzingen in de gebruiksaanwijzing en

installatiehandleiding in acht.

M onte ri ngs vejl ed ning

Udskæring i bordplade med en dybde på 500 mm

Ved installation i en eksisterende udskæring (udskiftning) med

en udskæringsdybde på 500 mm skal følgende punkter

overholdes:

■Udskæringsdybde maks. 502 mm.

■Bordpladen skal være plan og ren.

■Centrer kogesektionen nøjagtigt.

■Trekant-markeringen skal placeres helt nøjagtigt ved den

markerede streg.

Følg anvisningerne i brugs- og montagevejledningen.





Instr

Instr Instr u

çõ

çõçõ e

s d

s ds d e

mo mo ntagem

ntagem

ntagemntagem

Nicho da bancada com 500 mm de profundidade

Em caso de instalação num nicho já existente (necessidade de

substituição) com uma profundidade de 500 mm, deverá ter em

atenção os seguintes aspetos:

■Profundidade do nicho de 502 mm, no máximo.

■A bancada tem de estar limpa e plana.

■Centre a placa com precisão.

■A marcação triangular tem de coincidir exatamente com o

traço indicado.

Respeite as indicações constantes das instruções de utilização

e montagem.

In st rucc io nes de m ontaj e

Encimeras con un hueco de 500 mm de

profundidad

Al instalar en un hueco existente (por necesidad de reemplazo)

con una profundidad de 500 mm tiene que observar los

siguientes puntos:

■Profundidad del hueco de máximo 502 mm.

■La encimera tiene que estar limpia y debe quedar plana.

■Centre bien el hueco.

■La marca triangular tiene que coincidir de forma exacta con la

señal realizada.

Tenga en cuenta los consejos y advertencias de las

instrucciones de uso y montaje .

Οδηγ ίες ε γ κατάσ τα ση ς

Άνοιγμα πάγκου εργασίας με 500 mm βάθος

Σε περίπτωση εγκατάστασης σε ένα υφιστάμενο άνοιγμα (ανάγκη

αντικατάστασης) με ένα βάθος ανοίγματος 500 mm πρέπει να

δοθεί προσοχή στα ακόλουθα σημεία:

■Βάθος ανοίγματος το πολύ 502 mm.

■Ο πάγκος εργασίας πρέπει να είναι επίπεδος και καθαρός.

■Κεντράρετε ακριβώς το άνοιγμα υποδοχής.

■Το τριγωνικό σημάδι πρέπει να ταυτίζεται τη ακριβώς με

σχεδιασμένη γραμμή.

Προσέξτε τις υποδείξεις στις οδηγίες χρήσης και συναρμολόγησης.

Mo nt

Mo nt M on ter i

er i

er ie ring s

ng s

ng sngsve i

ve i

ve ive ile

leledn in g

dn in g

dn in gdn in g

Benkeplateutskjæring med 500 mm dybde

Ved installasjon i en eksisterende utskjæring (erstatning), må

det tas hensyn til følgende punkter når utskjæringsdybden er på

500 mm:

■Utskjæringsdybde maks. 502 mm.

■Benkeplaten må være jevn og ren.

■Sentrer koketoppen helt nøyaktig.

■Trekantmarkeringen må stemme nøyaktig med den tegnede

streken.

Følg veiledningen i bruks- og monteringsanvisningen.

Mo Mo nter

nter

nternter in

inin gsa

gsa

gsagsa nvisn

nvisn

nvisnnvisn ing

ing

inging

Bänkskivsurtag med 500 mm-djup

Vid installation i befintligt urtag (utbyte) med urtagsdjup om 500

mm, tänk på följande punkter:

■Urtagsdjup max. 502 mm.

■Bänkskivan ska vara jämn och ren.

■Centrera urtaget noggrant.

■Triangelmarkeringen måste överensstämma exakt med det

ritade strecket.

Följ anvisningarna i bruks- och monteringsanvisningarna.

A sen nu soh je

Työtason leikkaus 500 mm syvä

Asennettaessa olemassa olevaan aukkoon (korvaustarve), jonka

syvyys on 500 mm, on otettava huomioon seuraavat seikat:

■Työtason syvyys enintään 502 mm.

■Työtason pitää olla tasainen ja puhdas.

■Keskitä keittotaso täsmällisesti aukkoon.

■Kolmiomerkinnän pitää olla tarkasti piirretyn viivan kohdalla.

Noudata käyttö- ja asennusohjeen ohjeita.

Ин ст р

Ин ст рИн ст рук

ук

уку кция

ция

цияция п о

по

попо

монт

монтмонт ажу

ажу

ажуажу

Вырез в столешнице с глубиной 500 мм

В в случае потребности замене следует соблюдать следующие

условия при установке в существующий вырез с глубиной

500 мм:

■Максимальная глубина выреза – 502 мм.

■Столешница должна быть ровная и чистая.

■Расположите варочную панель ровно по центру.

■Маркировка в виде треугольника должна точно совпасть с

отмеченной линией.

Обратите внимание на руководство по эксплуатации и

установке.

M ontá žn í ná vod

Výřez v pracovní desce o hloubce 500 mm

Při instalaci do stávajícího vý i výmřezu (př ě ěn ) o hloubce

500 mm je nutné dbát na následující body:

■Hloubka výř ěezu maximáln 502 mm.

■Pracovní deska musí být rovná a čistá.

■Varnou desku vyrovnejte př ěesn doprostřed.

■Značka trojúhelníku se musí přesn enou ě shodovat s vyznač

čárkou.

Dodržujte pokyny v návodu k použití a k montáži.

In st r

In st r In st ruk cj

uk cj

uk cjuk cja mo nt a

a m on ta

a m on taa m on ta

żż u

Wycięcie o głębokości 500 mm w blacie roboczym

W przypadku montażu w istniejącym już wycięciu (przy

wymianie) o głębokości 500 mm należy przestrzegać

następujących punktów:

■Maksymalna głębokość 502 mm.

■Blat roboczy musi być równy i czysty.

■Dokładnie wypoziomować pł ęyt .

■Trójkątne oznaczenie musi dokładnie pokrywać się z

narysowaną kreską.

Przestrzegać ł instrukcji obs ugi i użytkowania.

Monta

Monta Monta j

j j k

kkı

ııl av

la v

la vla vuz u

uz u

uz uuz u

500mm derinlikte çalı ışma tezgah kesidi

500mm'lik bir kesit derinliği olan mevcut bir kesidin (yedek

ihtiyacı ı ı) montaj nda aş ğa daki adımlara dikkat etmek gerekir:

■Kesit derinliği maksimum 502mm.

■Çalışma tezgahı ı ı pürüzsüz ve temiz olmal d r.

■Ocağı tam olarak ortalayı ın z.

■Üçgen işaret, belirtilen çizgiye tam uymalı ıd r.

Kullanım ve montaj kılavuzundaki uyarılara dikkat ediniz.

Produktspecifikationer

Varumärke:	Neff
Kategori:	Ugn
Modell:	TB1842N
Färg på produkten:	Zwart
Inbyggd display:	Ja
Timer:	Ja
Vikt:	345 g
Bredd:	140 mm
Djup:	100 mm
Höjd:	30.5 mm
Typ av klocka:	Elektronisk
Blåtand:	Nee
Automatisk avstängning:	Ja
Typ av strömkälla:	AC
Strömutgång (volt):	+5V
Antal USB 2.0-portar:	1
Ramtyp:	Omslutande ram
Certifiering:	CE, VDE
Ramfärg:	Rostfritt stål
Ljudutgång:	3,5 mm
HDMI:	Ja
Varumärkeskompatibilitet:	Apple
Fjärrstyrd:	Ja
Kompatibilitet:	iPod, iPhone, iPad
Typ av dockningskontakt:	Apple 30-pin
Standard enhetstyp:	Tablet/smartphone
AC-ingångsspänning:	100-240 V
Produktens färg:	Black, Stainless steel
Kontrolltyp:	Röra
AC-inspänning:	220-240 V
Apparatens placering:	Inbyggd
Växelström Frekvens:	50 - 60 hz
Installationsfack, bredd:	560 mm
Installationsfack, höjd:	48 mm
Typ av spishäll:	Keramisk
Antal brännare / zoner matlagning:	4
Antalet elektriska kokzoner:	4
Kokzon 3, form:	Rund
Placering av platta/tillagningsyta 4:	Höger fram
Typ av platta/tillagningsyta 4:	Stor
Typ av platta/tillagningsyta 3:	Sjudning
Kokzon 1, form:	Rund
Placering av platta/tillagningsyta 3:	Höger bak
Kokzon 2, form:	Rund
Strömförsörjning till platta/tillagningsyta 3:	Elektrisk
Diameter på platta/tillagningsyta 4:	120 \ 210 mm
Typ av platta/tillagningsyta 1:	Stor
Placering av platta/tillagningsyta 2:	Främre till vänster
Diameter på platta/tillagningsyta 2:	145 mm
Diameter på platta/tillagningsyta 3:	145 mm
Strömförsörjning till platta/tillagningsyta 4:	Elektrisk
Strömförsörjning till platta/tillagningsyta 2:	Elektrisk
Typ av platta/tillagningsyta 2:	Sjudning
Kokzon 4, form:	Rund
Strömförsörjning till platta/tillagningsyta 1:	Elektrisk
Placering av platta/tillagningsyta 1:	Vänster bak
Sjuda brännare / kokzon:	1200 W
Regelbunden brännare / kokzon:	1800 W
Stora brännare / kokzon:	2200 W
Manöverplats:	Övre främre
Maximal kabelförlust med anslutning:	Ja
Klocka:	Ja
Kokzon 1, storlek (B x D):	170 x 265 mm
Effekt på platta/tillagningsyta 1:	1800 W
Effekt på platta/tillagningsyta 2:	1200 W
Effekt på platta/tillagningsyta 3:	1200 W
Extra stor hög hastighet brännare / kokzon:	2600 W
Precisionspenna:	Ja
Typ av ytskikt:	Glass-keramisk
Sjud brännare / kokzon diameter:	145 mm
Regelbunden brännare / kokzon diameter:	170 mm
Stora brännare / kokzon diameter:	210 mm
Anslutningseffekt (elektrisk):	6700 W
Installation fack djup (min):	490 mm
Installation fack djup (max):	500 mm
Anslutningseffekt (gas):	- W
Kokzon 1, boost:	2600 W
Ram formulär:	Fasning
Antal kokzoner som kan användas samtidigt:	4
Form på standardplatta/tillagningsyta:	Rund
Form på stor platta/tillagningsyta:	Rund
Form på småkokningsplatta/tillagningsyta:	Rund
Form på extra stor höghastighetsplatta/tillagningsyta:	Oval
Storlek på extra stor höghastighetsbrännare/tillagningsyta (B x D):	265 x 170 mm
