Läs gratis den bruksanvisning för Neutrik NC3 FRX (2 sidor) i kategorin ej kategoriserat. Guiden har ansetts hjälpsam av 4 personer och har ett genomsnittsbetyg på 5.0 stjärnor baserat på 2.5 recensioner. Har du en fråga om Neutrik NC3 FRX eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/2

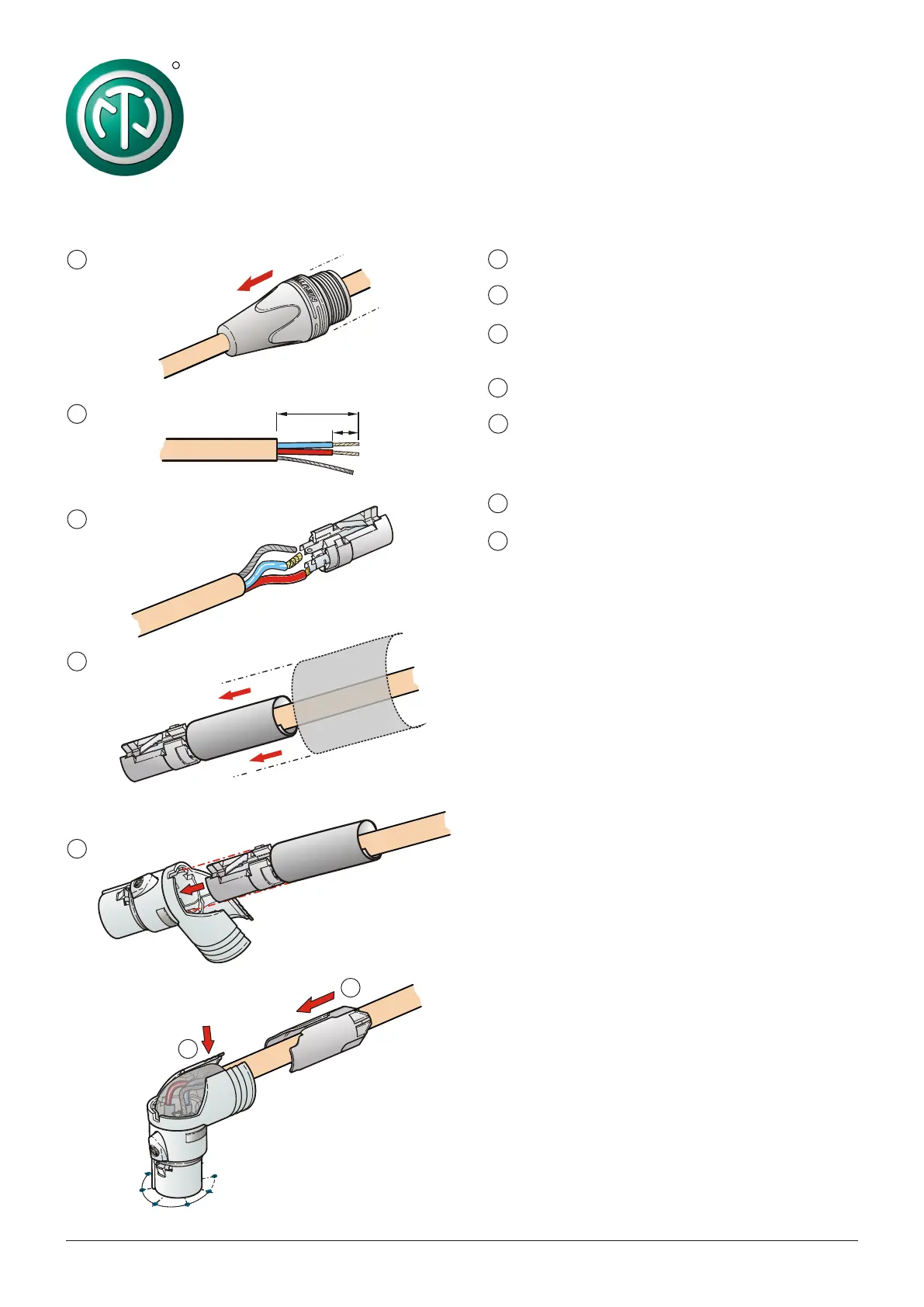

Slide the boot onto the cable.
Insert wires into the terminals and solder
them.
Position the sleeve over the cables.
Slide insert into the housing until it snaps
in.
Position the cable.
Slide the chuck into the housing.
Prepare cable as shown.
Align insert with housing.
Pay attention to position chuck as shown.
A
B
C
E
F
D
A
B
C
E
18
4
G
ASSEMBLY INSTRUCTION
NC*FRX & NC*MRX XLR Cable Connector
|
Page 1
D
0
4
5
°
90
°
-45°
-
9
0°
-1
45
°
0
4
5
°
90
°
-45°
-
9
0°
F
G
R
Draft. Nr.: BDA 173-0 / 3102M1441 Update: 13.07.2011
I I
Data subject to change without prior notice. 2011 NEUTRIK . ALL RIGHTS RESERVED.
®
©
www.neutrik.com
Page 2

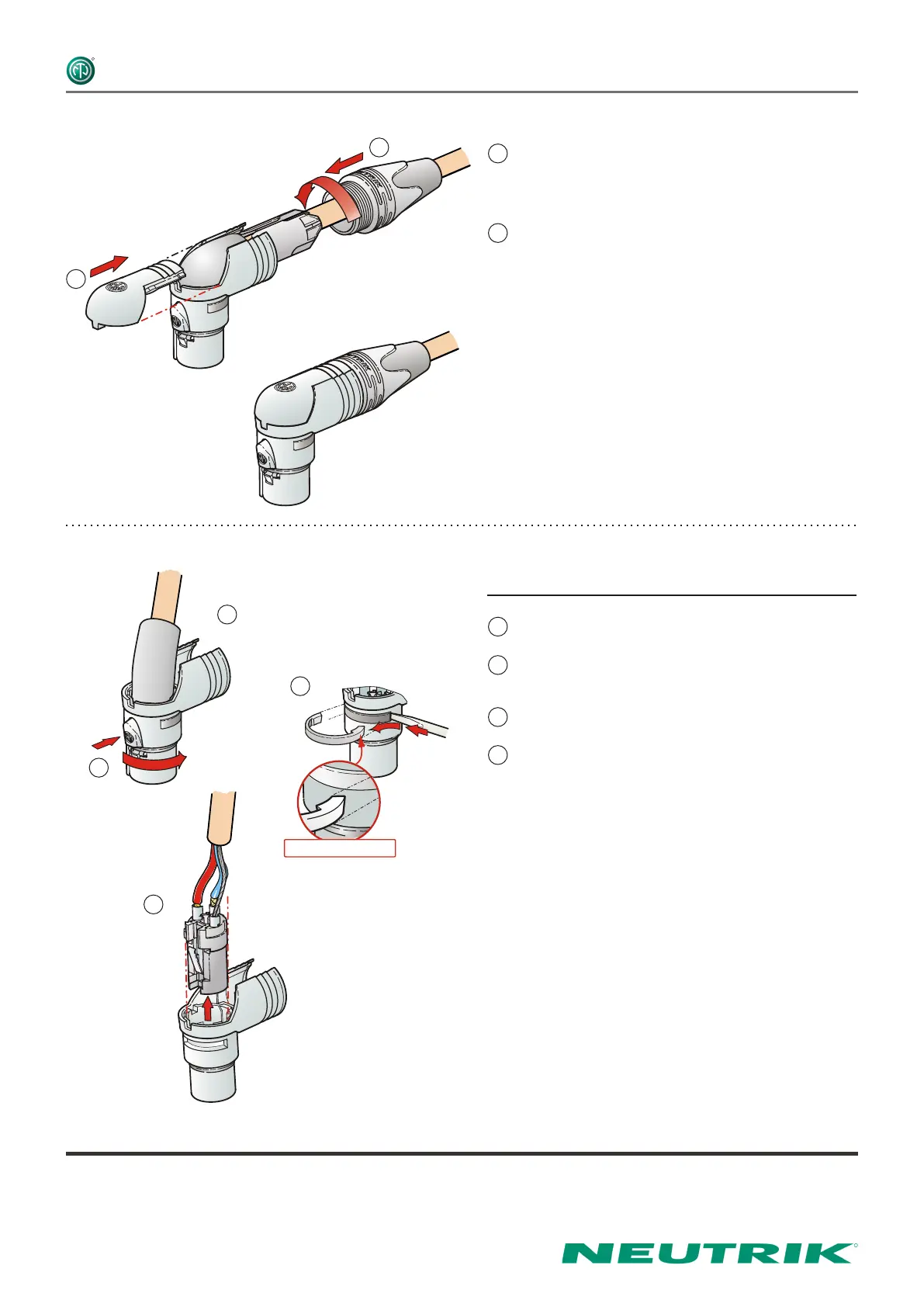

Remove cover and chuck.
Push latch and turn housing approx. a half
turn until housing can be separated.
Lift the locking clip by help of a screw driver.
Remove insert.
A
B
C
D
Disassembly of the insert
C
Clip arrangement!
ASSEMBLY INSTRUCTION NC*FRX / NC*MRX
I
D
Position the cover.
Finish the assembly by turning the bushing
onto the connector.
Before placing the cover choose the orientation
of cable outlet by turning housing.
H
I
H
I
A
B
R
R
NEUTRIK AG LI T: +423 / 237 24 24 F: +423 / 232 53 93
NEUTRIK USA Inc. USA T: +1 704 / 972 3050 F: +1 704 / 438 9202
( )
NEUTRIK UK Ltd. UK T: +44 1983 / 811 441 F: +44 1983 / 811 439
NEUTRIK Vertriebs GmbH DE / NL / AT/DK T: +49 8131 / 280 890 F: +49 8131 / 280 830
NEUTRIK France FR T: +33 1 / 4131 6750 F: +33 1 / 4131 0511
NEUTRIK Tokyo Ltd. JP T: +81 3 / 3663 4733 F: +81 3 / 3663 4796
NEUTRIK Hong Kong Ltd. HK T: +852 / 2687 6055 F: +852 / 2687 6052
