Sida 1/2

AD-147

Plug-in mottagare Dimmer/

Plug-in receiver Dimmer

Svenska

AD-147 är en liten Z-Wave plug-in dimmermottagare som enkelet ansluts

mellan lasten och eluttaget. Den kan styras av Nexa Bridge eller annan

kontroller som är Z-Wavecertierad. AD-147 har en knapp för att kunna slås

av och på utan fjärrkontroll.

Säkerhet

Läs igenom hela instruktionen först.

Anlita fackman vid behov. Nexa kan ej hållas ansvarig om den användas till

annat än den är designad för eller om instruktionen inte följs. Anslut aldrig

lampor eller utrustning som överskrider mottagarens maximala belast-

ning. Det kan leda till fel, kortslutning eller brand. Försök inte att reparera

produkten. Den innehåller inga reparerbara delar. Produkten är inte vattentät.

Se till att den alltid är torr. Använd inte kemikalier, lösningsmedel eller starka

rengöringsmedel. Utsätt inte produkten för stark värme eller kyla.

Teknisk information

Inspänning 230 V ~50 Hz

Last 6-250 W resistiv last

Frekvens Z-Wave (868,42 MHz)

Räckvidd Upp till 30 m

Dimensioner Ø52 x 78 mm

Arbetstemperatursområde -10°C - 40°C

IP klassicering IP20

Installation

Stoppa i plug-in mottagaren i vägguttaget. Stoppa i lastens kontakt i plug-in

mottgaren.

AD-147 kommer ihåg sitt tillstånd om strömmen bryts och sedan kommer

tillbaka (t.ex. vid strömavbrott). Detta kan ändras i Z-Wave-kontrollenheten.

Inkludering i Z-Wave nätverk

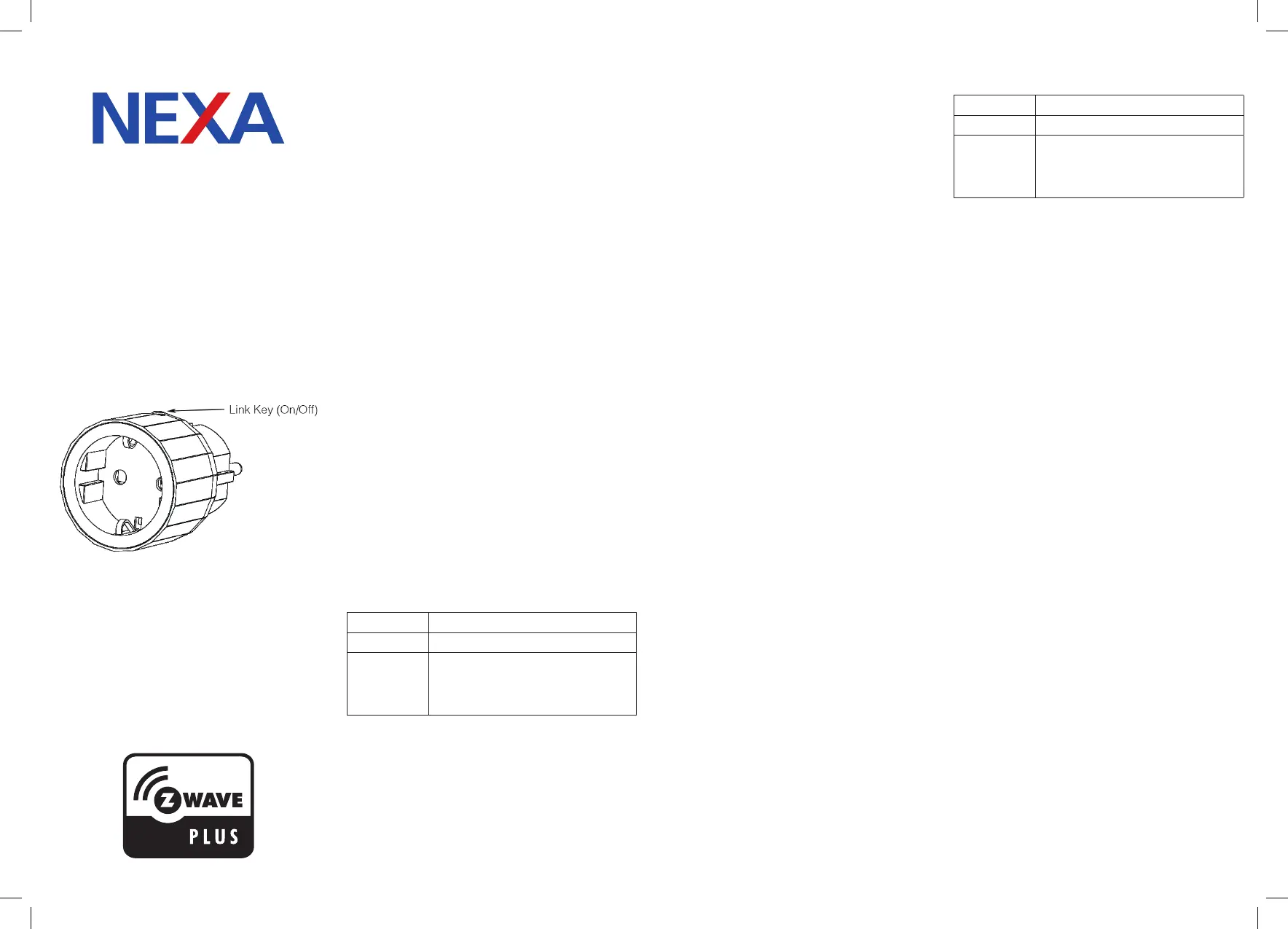

På enheten nns en knapp [Link Key] som används för att inkludera, exklu-

dera, och återställa. Se vidare i manualen för Z-Wavekontrollern hur enheten

inkluderas eller exkluderas.

När inget nod-id nns lagrat blinkar LED:en i 0,5 Hz.

Autoinkludering

Om enheten inte har har ett nod-id och spänningssätts så sätts den automa-

tiskt i inkluderingsläge i 4 minuter.

Inkludera Tryck 3 gånger på [Link Key] inom 1,5 sekunder.

Exkludera Tryck 3 gånger på [Link Key] inom 1,5 sekunder.

Återställning Tryck 3 gånger på [Link Key] inom 1,5 sekunder.

Tryck, inom 1 sekund, och håll [Link Key] nedtryckt

tills dess att LED slocknar.

Enheten är nu återställd och ställer sig i autoinklu-

deringsläge.

För information angånde programmering av Z-Wave modulen, se baksidan.

Användning

Styrning med Z-Wavekontroller

Se manualen till din Z-Wavekontroller för information hur du styr din motta-

gare.

Styrning med knappen [Link key]

Tryck en gång för att tända. Tryck igen för att släcka. För att dimra, håll

knappen intryckt när lampan är tänd. Lampan kommer att tändas med den

ljusstyrka den hade när den släcktes.

mer information på:

www.nexa.se/zwave

English

AD-147 is a small Z-Wave plug-in dimmer receiver that easly is connected

between wall socket and load. It can be controlled by Nexa Bridge or other

Z-Wave controller. AD-147 has a button for control without a remote.

Safety

Read the instructions rst.

Call in professional as needed. Nexa can not be held responsible if it is used

for other purposes than it is designed for, or if instructions are not followed.

Never connect the lights or equipment that exceeds the recipient’s maximum

load. It can lead to failure, short circuit or re. Do not attempt to repair the

product. It contains no serviceable parts. The product is not waterproof.

Make sure it is completely dry. Do not use chemicals, solvents or harsh

detergents. Do not expose to extreme heat or cold.

Technical information

Power supply 230 V ~50 Hz

Load 6-250 W resistive load

Frequency Z-Wave (868,42 MHz)

Range Up to 30 m

Dimensions Ø52 x 78 mm

Environment temp. range -10°C - 35°C

IP classication IP20

Installation

Put the plug-in receiver in the wall socket. Put the loads plug in the receiver.

AD-147 is able to remember the status of the relay when power is cut o

(such as power black-out). When power is supplied again, the unit will resu-

me the last status of the relay (on or o) automatically. This can be changed

in the Z-Wave controller.

Adding to a Z-Wave network

The button marked [Link Key] on the unit is used to include, exclude and

reset the unit.

See Z-Wave controller manual how inclusion/exclusion is done.

The Led ashes 0.5 Hz when no Node ID is stored.

Auto inclusion

If the unit has no Node ID and is powered it enters auto inclusion mode for

4 minutes.

Include Press [Link Key] 3 times within 1,5 seconds.

Exclude Press [Link Key] 3 times within 1,5 seconds.

Reset Press [Link Key] 3 times within 1,5 seconds. Then,

within 1 seconds, press and hold [Link Key] until

LED turns o.

The unit is now reset and enters auto inclusion

mode.

For more information regarding how to program the Z-wave unit, see the

other side.

Operation

Operation with Z-Wave controller

See Z-Wave controller’s manual.

Operation with the button [Link key]

Push once to turn on light, push once again to turn o. Push and hold when

light is on to dim. When the light is turned back on, it will have the same light

intensity as it had when turned o.

more information at:

www.nexa.se/zwave

ad147_86802_manual_002 | 1

Produktspecifikationer

Varumärke:	Nexa
Kategori:	Inte kategoriserad
Modell:	AD-147
Djup:	41 mm
Diameter:	52 mm
Maximal räckvidd inomhus:	30 m
Produktens färg:	Vit
AC-inspänning:	220 - 240 V
Växelström Frekvens:	50 hz
Antal:	1
Kontakttyp:	Typ C (Europlug)
Anslutning 1, formfaktor:	Rak
Anslutning 2, formfaktor:	Rak
Uttagstyp:	Typ C (Europlug)
Maximal styrka:	250 W
Frekvens vid RF-överföring:	868.42 MHz
