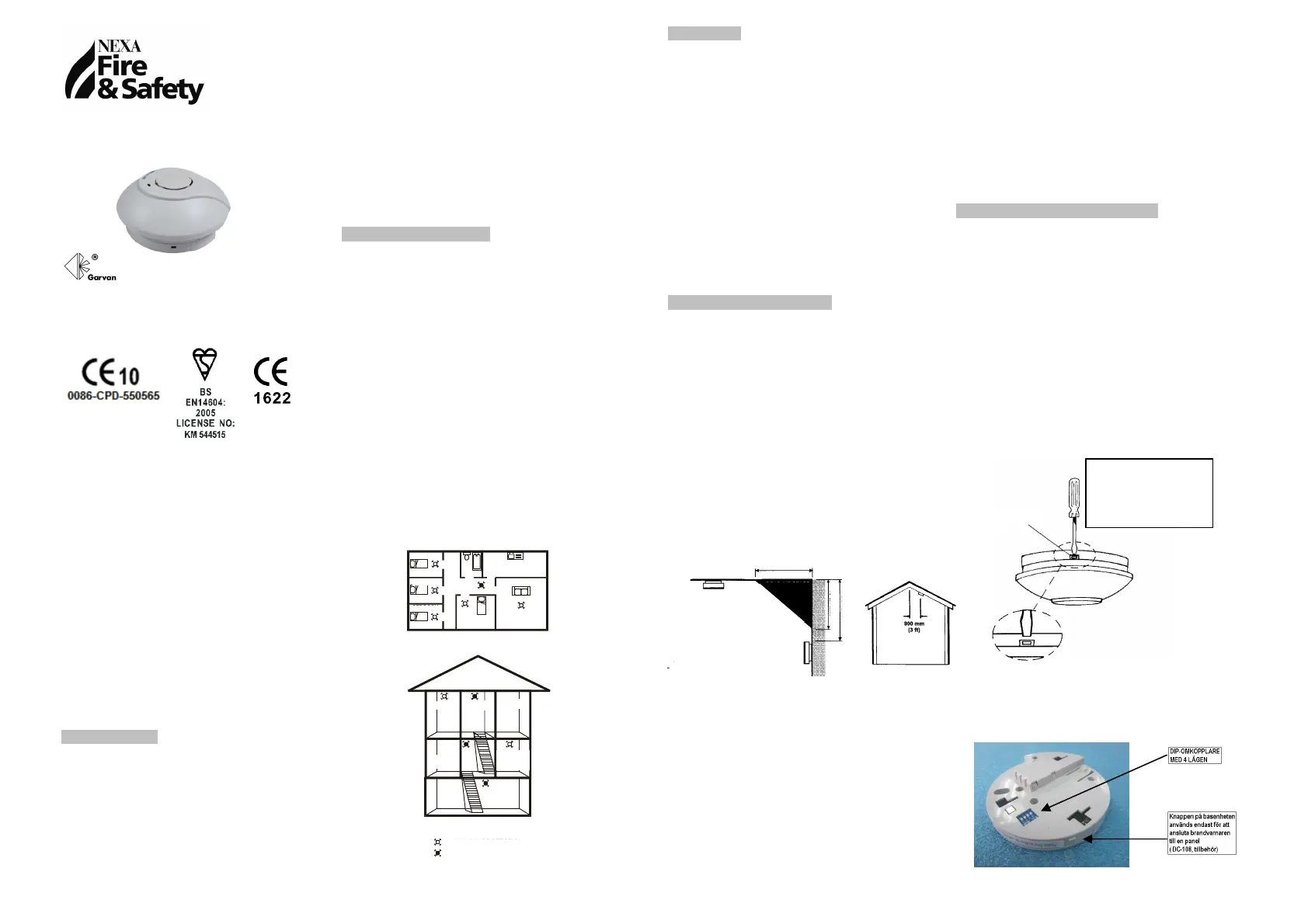

Sida 1/2
220~240 V AC OPTISK
220~240 V AC OPTISK 220~240 V AC OPTISK
220~240 V AC OPTISK
BRANDVARNARE
BRANDVARNAREBRANDVARNARE
BRANDVARNARE
MODELL: GNS
MODELL: GNSMODELL: GNS
MODELL: GNS-
--
-2236
22362236
2236RF
RFRF
RF
(med 9 V batteribackup)
(med 9 V batteribackup)(med 9 V batteribackup)
(med 9 V batteribackup)
Huvudfunktioner:
Huvudfunktioner:Huvudfunktioner:
Huvudfunktioner:
•
Optisk sensor för pyrande
bränder
•
Ström-/larmdiod
•
TYST FUNKTION
•
Batteribackup
•
Varning vid låg batterinivå
•
Trådlös, sammankopplingsbar
(upp till 20 brandvarnare)
•
Dip-omkopplare för kodning
•
Levereras med monteringssats
•
Hög 85 db larmsignal
Denna bruksanvisning innehåller viktig information
för korrekt installation och drift för brandvarnaren.
Läs hela bruksanvisningen före installation och
spara den som referens.
SPECIFIKATION
Strömförsörjning : 220-240 Vac~ 50-60 Hz med
9 V batteribackup (batteri medföljer)
Batteribackup : 9 V Alkaline-batteri (Gold Peak
1604A, Energizer 522,
Duracell MN1604)
Batterilivslängd : Vid eventuellt avbrott i
strömförsörjningen drivs
brandvarnaren av batteriet i minst
1 månad
Strömförbrukning : < 40 mA drift (i larm)
Sändnings- och
mottagningsfrekvens : 868,4 VHz
Digital moduleringsmetod : GFSK
Sändnings- och mottagnings-
avstånd : över 80 m i öppet utrymme
Datahastighet vid sändning : 50 Kbps
Val av kodning : 16 kombinationer
Max. trådlös sammankoppling : 20 enheter
Max. sammankoppling
via ledning : 40 enheter
Rökkänslighet : 0,65-1,52 % per 3 m förmörkelse
Drifttemperatur : 0
o
C-40
o
C
Luftfuktighet : 10-90 %
Larmets ljudnivå : 85 decibel på 3 m avstånd
PRODUKTBESKRIVNING
GNS-2236RF är en flerstations optisk brandvarnare som har en
monterad bas för radiolänk så att den kan sammankopplas med
andra Garvan-larm. (Kan blandas och matchas med Garvans
optiska brandvarnare GNS-2236RF, GNS-2263RF & MTS-
166SRF). Radiolänkbasen har både sändare och mottagare
inbyggda och sänder en RF-larmsignal (radiofrekvens) när rök
upptäcks av enheten. När en RF-larmsignal tas emot från en
annan enhet hörs en hög larmsignal. Med den här funktionen
kan upp till 20 enheter sammankopplas inom 100 meters
avstånd, alla larm ljuder när ett larm aktiveras. Användning av
trådlös sändningsteknik för signalen har en fördel jämfört med
placering av ledningar eftersom brandvarnarna kan placeras på
längre avstånd än vid en ledningsinstallation.
Obs! Brandvarnaren kan inte kopplas till annan utrustning,
t.ex. en brandvarningspanel.
Alla brandvarnare ska sammankopplas för att garantera att
larmet hörs, speciellt av sovande personer. Korrekt placerade
brandvarnare är din garanti för att larmet ljuder innan
flyktvägarna har fyllts med rök.
PLACERING
Om du har en enplansbostad bör du åtminstone p1-ha en varnare
i hallen, mellan sovrum och vardagsrum (inklusive kök).
Placera den så nära vardagsrummet som möjligt och se till att
larmet kan höras från sovrummen. Se exempel i bild 1.
Om du har en flervåningsbostad bör du åtminstone p1-ha en
brandvarnare längst ner i trapphuset och ytterligare
brandvarnare på varje trappavsats uppåt. Detta gäller även
källare men däremot inte kryputrymmen och oinredda vindar.
Se exempel i bild 2.
OBS! För maximalt skydd bör brandvarnare monteras i varje
rum (utom kök, badrum och garage).
PLACERA INTE BRANDVARNARE I KÖK eller BADRUM
eftersom stekos och ånga kan aktivera larmet.
PLACERA INTE BRANDVARNARE I GARAGET eftersom
avgaser lätt kan aktivera larmet.
Placering av brandvarnaren
Takmontering
Eftersom varm rök stiger och sprids är det bäst att montera på
central plats i taket. Undvik områden där det är dålig eller ingen
luftcirkulation, dvs. rummets hörnor. Placera också på avstånd
från objekt som kan förhindra att luften cirkulerar fritt. Montera
brandvarnaren minst 30 cm från lampor och prydnadsföremål
som kan hindra röken/värmen att nå brandvarnaren. Montera
brandvarnaren minst 30 cm från väggen. Se bild 3i.
Väggmontering
Placera inte brandvarnaren nära ett hörn. Brandvarnarens
överkant ska vara mellan 15-30 cm nedanför taket. Den ska
placeras minst 30 cm från hörnen. Se bild 3i.
Lutande tak
I rum med lutande eller spetsigt tak ska brandlarmet placeras
90 cm från den högsta punkten eftersom stillastående luft i
spetsen annars kan hindra röken från att nå brandvarnaren.
Se bild 3ii.
Undvik att montera brandvarnaren på följande platser:
•
Där temperaturen kan understiga 0
o
C eller överstiga
40
o
C
•
I badrum, kök, duschrum och andra platser där den
relativa luftfuktigheten kan överstiga 90 %
•
Nära prydnadsföremål, dörrar, lampor, fönsterlister
osv. som kan hindra att röken eller värmen når
brandvarnaren.
•
Rökfyllda miljöer, t.ex. garage. Avgaser kan orsaka
falska larm.
•
Intill eller precis ovanför värmekällor såsom element eller
ventilationsöppningar i väggen som kan påverka luftens
riktning.
•
I mycket dammiga och smutsiga utrymmen, till exempel
verkstäder.
•
Placera enheten minst 1,5 m från, och dra ledningarna minst
1 m från, lysrör eftersom elektriskt brus och/eller flimmer kan
påverka enheten. Anslut inte brandvarnaren till samma
säkring som lysrör eller dimmers.
•
Brandvarnaren ska inte monteras på platser som har
angripits av skadedjur. Insekter och smuts på värmesensorn
kan öka reaktionstiden.
INSTALLATION OCH MONTERING
Denna brandvarnare måste installeras av behörig elektriker
enligt gällande IEE-bestämmelser för elinstallationer (BS7671).
Brandvarnaren måste p1-ha avbrottsfri strömtillförsel som inte av
misstag kan stängas av. Se till att den elektriska utrustningen
är isolerad före installation.
VARNING: Förhindra skada genom att se till att brandvarnaren
är fast förankrad i tak/vägg enligt installationsanvisningarna.
Alla brandvarnare som sammankopplats via en ledning måste drivas
från en enda strömkälla och en gemensam nollkrets måste
användas.
VARNING! Anslut inte sammankopplingsledningen till fas eller noll.
•
Koppla bort strömmen från den säkring som ska användas.
•
När du har fastställt monteringsplatsen installerar du en
förgreningsdosa som passar för placering av slutpunkten. Se
till att det inte finns några andra elledningar eller rör i området
nära monteringsytan.
•
Lossa brandvarnaren från fästplattan med en skruvmejsel.
Se bild 4.
•
Ställ in kodningen. Varje enhet levereras med en dip-
omkopplare som har fyra positioner (se bild 6) för kodning av
sändnings- och mottagningsfrekvens för att förhindra störning
från annan RF-utrustning. Det finns 16 kombinationer.
Bild 5 – Inställning av DIP-omkopplare
BADRUM
LANDING
HALL
BATHROOM
BEDROOM
LIVING
ROOM
KITCHEN
BASEMENT
LIVING
ROOM
BATHROOM
KITCHEN
BEDROOM
BEDROOM
BEDROOM
BEDROOM
HALL
MAXIMUM PROTECTION
MINIMUM PROTECTION
KEY
FIGURE 1 - SINGLE STOREY DWELLING
FIGURE 2 - 2/3 STOREY DWELLING
FIGUR 1
–
ENPLANSBOSTAD
KÖK
SOVRUM
VARDAGSRUM
SOVRUM
SOVRUM
SOVRUM
FIGUR 2
–
FLERVÅNINGSBOSTAD
VARDAGS
-
RUM
BADRUM
SOVRUM
KÖK
TRAPPHUS
KÄLLARE
SYMBOL
OPTMALT SKYDD
REKOMMENDERAT MINSTA SKYDD
1 M
ETER
M
ITT I TAKET
Montera aldrig i
detta område
T
AK
MONTERA EJ
LÄGRE ÄN 30
CM
VÄGG
M
INST 15 CM
FIGUR 3i
–
P
LACERING AV BRANDVAR
NAREN
LÅSANORDNING
TRYCK UPP DEN LILLA
METALL
-
PLATTAN MED EN
SKRUVMEJSEL OCH ROTERA
BRANDVARNAREN SÅ DEN
HÄKTAS AV.
Bild 4 – Frigör temporärt lås
VIKTIGT!
Dip-omkopplarens inställning måste vara lika på
alla sammankopplade enheter.
•
Anslut ledningarna till rätt slutpunkter på
monteringsbasen och fäst monteringsbasen på plats.
Se till att skruvarna är helt åtdragna. Se bild 5.

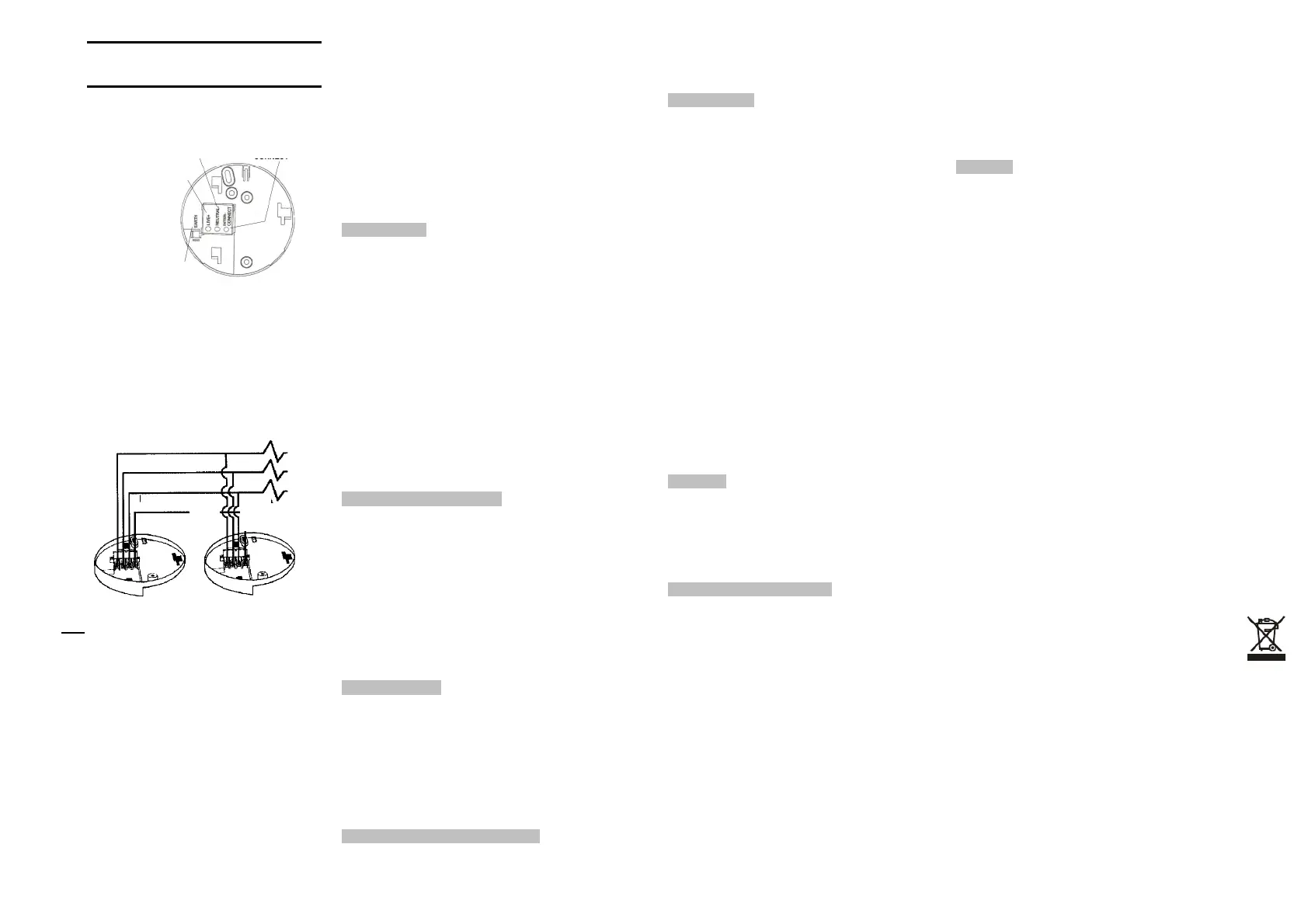

Bild 6 – Ledning och
sammankoppling
Larmet måste dras i enlighet med nationella
föreskrifter för ledningsdragning.
FAS: Anslut till bruna eller röda husledningar
eller ledningar som är märkta med L.
NOLL: Anslut till blå eller svarta husledningar
eller ledningar som är märkta med N.
KOPPLA: Används normalt inte, förutom för fast
ledningskoppling till huvudvarnaren (Garvan-
modell GNS-2236) eller brandvarnaren (Garvan-
modell GNS-1263S). Använd aldrig en JORDAD
ledning som sammankopplingsledning.
Anm
GNS-2236RF, GNS-2263RF & MTS-166SRF
brandvarnare är detektorer som kan sammankopplas
via trådlösa radiolänkar.
Användaren kan annars sammankoppla dem med
andra ledningskopplade brandvarnare via
"kopplingsslutpunktens" ledning på basen.
VARNING: Anslutning till JORD-slutpunkt behövs inte
för korrekt drift av brandvarnaren. Den är bara avsedd
för att avsluta en jordad ledning, färg grön eller
grön/gul. Den ger inte brandvarnaren något jordat
skydd.
•
Sätt i 9V-batteriet ordentligt i batterifacket på baksidan
av brandvarnaren. OBSERVERA KOPPLINGARNAS
POLARITET. Se till att batteriet är korrekt isatt.
OBS! – Av säkerhetsskäl kan brandvarnaren inte
monteras utan batteri.
•
Innan brandvarnaren monteras på fästplattan ska den
testas så att den fungerar (med strömförsörjning endast
från batteriet) genom att testknappen på brandvarnarens
framsida trycks in. Enheten ska avge en hög pulserande
signal.
•
Montera brandvarnaren på fästplattan genom att skjuta
den i pilarnas riktning.
•
Slå på strömmen.
•
Testa att brandvarnaren fungerar genom att trycka in
testknappen på framsidan. Enheten ska avge en hög
pulserande signal.
•
Använd 2,1 mm ledning för koppling.
ANVÄNDNING
När brandvarnaren har installerats ska en liten GRÖN lysdiod
lysa innanför larmgallret, vilket visar att strömmen är på. En
RÖD lysdiod blinkar cirka en gång per minut, vilket visar att
batteriet är laddat och att enheten fungerar ordentligt.
Om rök detekteras avger enheten en hög pulserande signal
och den RÖDA lysdioden blinkar hastigt tills luften är klar.
Normalt fungerar radiolänksmodulen i viloläge.
Mottagningsfönstret öppnas en kort stund ungefär var 20:e
sekund. Det enklaste sättet att väcka den och ställa in den på
sändning är att trycka på knappen ovanpå brandvarnaren.
Den sänder kontinuerligt så länge knappen är nedtryckt.
För de sista två enheternas prestandaparametrar för sändning
och mottagning är det viktigt att de har samma kod. Dip-
omkopplaren för inställning av koden finns på enhetens
monteringsbas. När en enhet är i mottagningsläge kan den ta
emot en utlösningssignal från avsändande enhet inom
20 sekunder. Så snart mottagande enhet får signalen aktiveras
larmet för ljudsignal tills sändningssignalen har upphört.
TESTA BRANDVARNAREN
Det rekommenderas att du testar brandvarnaren en gång per
vecka för att kontrollera att den fungerar ordentligt.
Tryck in och håll testknappen nere i ungefär 3 sekunder. En hög
pulserande signal ska höras och en röd lysdiod (LED) ska blinka
samtidigt.
Obs! Om du har flera sammankopplade brandvarnare (via
radiolänk eller ledning) är det bara startenhetens röda lysdiod
som blinkar snabbt. Alla andra enheter i det kopplade systemet
sänder en ljudsignal (för radiolänkskopplade enheter inom
20 sekunder) men deras röda lysdiod blinkar INTE. Testa varje
brandvarnare och kontrollera att larmet utlöses på samtliga
installerade brandvarnare.
TYST FUNKTION
Den här brandvarnaren har en tyst funktion inbyggd i
testknappen. Om matlagning eller andra icke-farliga källor
orsakar ett larm kan det tystas temporärt genom att testknappen
trycks ned och hålls nedtryckt i ca 3 sekunder. Larmet går in i en
viloperiod i 10 minuter. Den röda lysdioden blinkar var 10:e
sekund för att visa att känsligheten är sänkt. I slutet av den tysta
perioden återställs larmet till normal känslighet.
Obs! Om röktätheten ökar under den här perioden
(dvs. På grund av en brand) övergår enheten till larmläge.
VARNING VID LÅG BATTERINIVÅ
Om röklarmet ljuder med ett kort pip en gång i minuten håller
batteriet på att ta slut och bör bytas ut omedelbart. Den här
varningen om låg spänning ges i minst 30 dagar. I det här fallet
piper övriga sammankopplade enheter (de som inte har låg
batterinivå) under några sekunder en gång i timmen så länge
brandvarnaren med det dåliga batteriet piper.
Om den röda ljusdioden inte blinkar varje minut byter du
batteri.
BATTERIBYTE
Stäng alltid av strömförsörjningen till brandvarnaren innan
batteriet byts. Byt batteriet minst en gång per år, eller
omedelbart när signalen för låg batterinivå ljuder en gång per
minut, även om brandvarnaren är ansluten till elnätet.
Testa larmet för korrekt drift med hjälp av testfunktionen
varje gång batteriet byts ut.
VARNING: ANVÄND ENDAST REKOMMENDERADE
BATTERIER. SE SPECIFIKATION PÅ BAKSIDAN AV
BRANDVARNAREN.
Batteriet ska endast bytas av behörig elektriker eller annan
kvalificerad person.
•
Stäng av strömförsörjningen till brandvarnaren.
•
Lossa försiktigt brandvarnaren från fästplattan.
•
Ta ut batteriet ur facket.
•
Sätt i ett nytt 9 V-batteri. OBSERVERA
KOPPLINGARNAS POLARITET. Kontrollera att
metallfliken är helt nedtryckt när batteriet har satts i.
•
Använd testknappen och kontrollera att batteriet
fungerar. Se ”TESTA BRANDVARNAREN”
•
Sätt åter fast brandvarnaren på fästplattan.
•
Sätt på strömmen och testa brandvarnaren med
testknappen. Se ”TESTA BRANDVARNAREN”
SKÖTSEL
Rengör brandvarnaren åtminstone en gång varje halvår så att
damm inte samlas på den. Detta kan du göra med
dammsugarens borste. Rengör försiktigt runt framgrillen och på
sidorna.
Utsätt inte brandvarnaren för dropp eller stänk. Placera
inte vätskefyllda föremål, t.ex. vaser, på utrustningen.
SÄKERHETSINFORMATION
Att installera brandvarnare är ett viktigt steg för att öka
säkerheten i hemmet. Här följer några andra råd du bör tänka
på.
•
Installera brandvarnaren ordentligt genom att följa
instruktionerna i denna bruksanvisning.
•
Testa din brandvarnare varje vecka.
•
Byt batteriet så fort det börjar ta slut.
•
Rök inte i sängen.
•
Förvara tändstickor och tändare oåtkomliga för barn.
•
Förvara eldfarliga material på rätt sätt och använd dem
aldrig nära gnistor eller öppen eld.
•
Underhåll nödutrustning såsom brandsläckare,
brandstegar osv. och se till att alla i bostaden vet hur de
ska användas.
•
Gör en utrymningsplan och se till att alla i hemmet
känner till den. Repetera detta periodvis under hela året.
•
Se till att utrymningsvägarna är fria från alla hinder.
VARNING: ÄVEN OM ORSAKEN TILL LARMET KAN
IFRÅGASÄTTAS BÖR DU ALLTID ANTA ATT LARMET BEROR
PÅ EN VERKLIG BRAND OCH UTRYMMA FASTIGHETEN
OMEDELBART.
DENNA PRODUKT ÄR FÖRSEGLAD OCH KAN INTE
REPARERAS, OM ENHETEN MANIPULERAS GÄLLER INTE
GARANTIN. OM ENHETEN ÄR FELAKTIG RETURNERAR DU
DEN TILL ÅTERFÖRSÄLJAREN, TILLSAMMANS MED KVITTOT.
GARANTI
De här brandvarnarna är garanterat felfria vad gäller material och
utförande vid normal användning och service under tre år från
inköpsdatum. Företaget ansvarar inte för att reparera eller byta ut
delar som måste repareras på grund av felaktig användning, skada
eller ändringar som görs efter inköpsdatum. Företagets
skadeståndsskyldighet, som uppstår på grund av försäljningen av
den här brandvarnaren, ska inte i något fall överskrida kostnaden för
utbyte av brandvarnaren och inte i något fall ska företaget vara
ansvariga för förlust eller skada som uppkommer på grund av fel i
brandvarnaren.
NEXA TRADING AB HAR INTE NÅGOT ANSVAR
FÖR PERSONSKADOR ELLER SKADOR AV EGENDOM ELLER
ANDRA SPECIELLA INCIDENTER SOM MÖJLIGEN INTRÄFFAR
ELLER SOM ÄR ETT INDIREKT RESULTAT AV EN BRAND. DEN
ENDA GOTTGÖRELSE FÖR BROTT MOT DEN HÄR
BEGRÄNSADE GARANTIN ÄR REPARATION ELLER
ERSÄTTNING AV BRANDVARNINGSPRODUKTEN PÅ NEXA
TRADING AB.
ALTERNATIV. I INGET FALL SKALL NEXA TRADING ABs
SKADESTÅNDSSKYLDIGHET MEDFÖRA NÅGON
GOTTGÖRELSE, FÖRESKRIVEN I LAG, SOM ÖVERSTIGER
INKÖPSPRISET. OBSERVERA ATT BRANDVARNARE INTE
ERSÄTTER EGENDOMS-, HANDIKAPP-, LIV- ELLER ANNAN TYP
AV FÖRSÄKRING. LÄMPLIG TÄCKNING VIA FÖRSÄKRING ÄR
KÖPARENS ANSVAR. RÅDFRÅGA DIN FÖRSÄKRINGSAGENT.
Detta påverkar inte dina lagstadgade rättigheter.
Den här brandvarnaren är bara lämplig för enskilda privatbostäder,
inte för flerbostadshus eller kommersiella/industriella lokaler.
Kasserade elektriska produkter ska inte slängas med normalt
hushållsavfall. Återvinn på återvinningsstation. Fråga lokala
myndigheter eller återförsäljare om återvinning. Nya föreskrifter
uppmuntrar till återvinning av avfall från elektrisk och elektronisk
utrustning (europeiska "WEEE-direktivet" daterat augusti 2005).
Tillverkare:
Garvan Enterprises Ltd.
Hong Kong
Distributör:
Nexa Trading AB,
Sweden
www.nexa.se
Ver: 25-Jun-2013
MNGNS2236RF02A1S
FAS
JORD
NOLL
SAMMANKOPPLING
HÖGST 40 LARM.
HÖGST 150 M
MELLAN FÖRSTA
OCH SISTA
SAMMANKOPPLADE
BRANDVARNAREN
FAS
JORD+
NOLL-
SAMMANKOPPLING
Produktspecifikationer
| Varumärke: | Nexa |
| Kategori: | rökdetektor |
| Modell: | GNS-2236RF |
Behöver du hjälp?
Om du behöver hjälp med Nexa GNS-2236RF ställ en fråga nedan och andra användare kommer att svara dig
rökdetektor Nexa Manualer
17 September 2025
17 September 2025
17 September 2025
rökdetektor Manualer
- Nedis
- FireAngel
- Kidde
- Somfy
- Gira
- X-Sense
- CodeRED
- Alecto
- Smartwares
- Protector
- First Alert
- Gloria
- Meross
- ORNO
- Brandson
Nyaste rökdetektor Manualer
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
19 September 2025
