Sida 1/8

MWMR-2300

DOSRELÄ

Inbyggnadsmottagre för fast installation. Liten och kompakt storlek

för placering i kopplings- eller apparatdosa. Kan anslutas till

beﬁntlig strömbrytare med 230 VAC styrning. Mottagaren behöver

både fas och nolla. Mottagaren har full kompabilitet med övriga

produkter i System Nexa.

SÄKERHET

Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa

kan ej hållas ansvarig om produkten används till annat än den är

designad för eller om instruktionen inte följs.

Anslut aldrig lampor eller utrustning som överskrider mottagarens

maximala angivna belastning, det kan leda till fel, kortslutning eller

brand.

Försök inte att reparera produkten. Produkten innehåller inga

reparerbara delar.

INSTALLATION

Säkerställ att ledarna är spänningsfria genom att slå av strömmen i

elcentralen.

Koppla Fas till L, Last/Tändtråd till L ↓och Noll ledare till N, se även

inkopplingsschema.

INLÄRNING

Med X-Link och strömbrytare ansluten till S-ingång

1. Spänningssätt MWMR-2300.

2. Växla strömbrytaren mellan PÅ och AV tre gånger inom 1.5

sekunder för att aktivera inlärningsläge. Ansluten lampa blinkar 3

ggr som bekräftelse på att inlärningsläge är aktivt.

3. Tryck på ”PÅ” knapp för vald kanal på en System Nexa

fjärrkontroll/sändare inom 6 sekunder.

Utan X-Link

1. Spänningssätt MWMR-2300.

2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka.

3. Tryck på ”PÅ” knapp för vald kanal på en System Nexa

fjärrkontroll inom 6 sekunder.

BEKRÄFTELSE INLÄRNING

LED-indikering på mottagaren blinkar snabbt.

SVENSKA

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

DENNA PRODUKT HAR STÖD FÖR SMART MODE.

I enheter som har stöd för Smart Mode kan upp till 3 olika

favoritscenarion sparas som enkelt aktiveras med en Nexa Smart

Mode sändare.

MWMR-2300

Strömkälla 220-240 V~50 Hz

Max. last 2300 W RL

Frekvens System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Minnesplatser 32

Strömförbrukning < 1 W (standby)

IP klassicering Inomhusbruk

Mått 40 x 45 x 15 mm

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

SÄRKERHET OCH ÖVRIG INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

RADERING AV MINNESPLATS

1. Spänningssätt MWMR-2300

2. Tryck på inlärningsknappen, LED-indikeringen börjar blinka

3. Tryck på ”AV” knapp för vald kanal på en System Nexa

fjärrkontroll inom 12 sekunder

BEKRÄFTELSE AV RADERING

LED-indikering på mottagaren blinkar snabbt.

RADERING AV ALLA MINNESPLATSER.

1. Spänningssätt MWMR-2300

2. Tryck och håll ned inlärningsknappen i 6 sekunder, LED-

indikeringen börjar blinka

3. Släpp upp inlärningsknappen och gör sedan ett kort tryck igen.

Nu är alla minnesplatser raderade.

MINNE

Varje MWMR-2300 mottagare har 32 minnesplatser.

När minnesplats 32 är upptagen skrivs plats 1 över vid inlärning.

AVSTÄNGNINGSTIMER

MWMR-2300 har inbyggd funktion för automatiskt frånslag i

fyra olika tidsintervall som ställs in med vredet på framsidan av

mottagaren.

STYRNING

Mottagaren kan styras på ﬂera sätt.

1. Med inlärd System Nexa Fjärrkontroll

2. Med övriga inlärda System Nexa sändare

3. Med strömbrytare

4. Med Nexa Bridge

0 min

Automatisk frånslag inaktiverat

1 min Automatisk frånslag 1 minut efter tillslag

10 min Automatisk frånslag 10 minuter efter tillslag

1 tim Automatisk frånslag 1 timma efter tillslag

4 tim Automatisk frånslag 4 timmar efter tillslag

N N

L S

S =

N L S L

10m

N N

L S

S =

N L S L

10m

Inlärningsknapp

LED-indikering

Inställningsvred

avstängningstimer

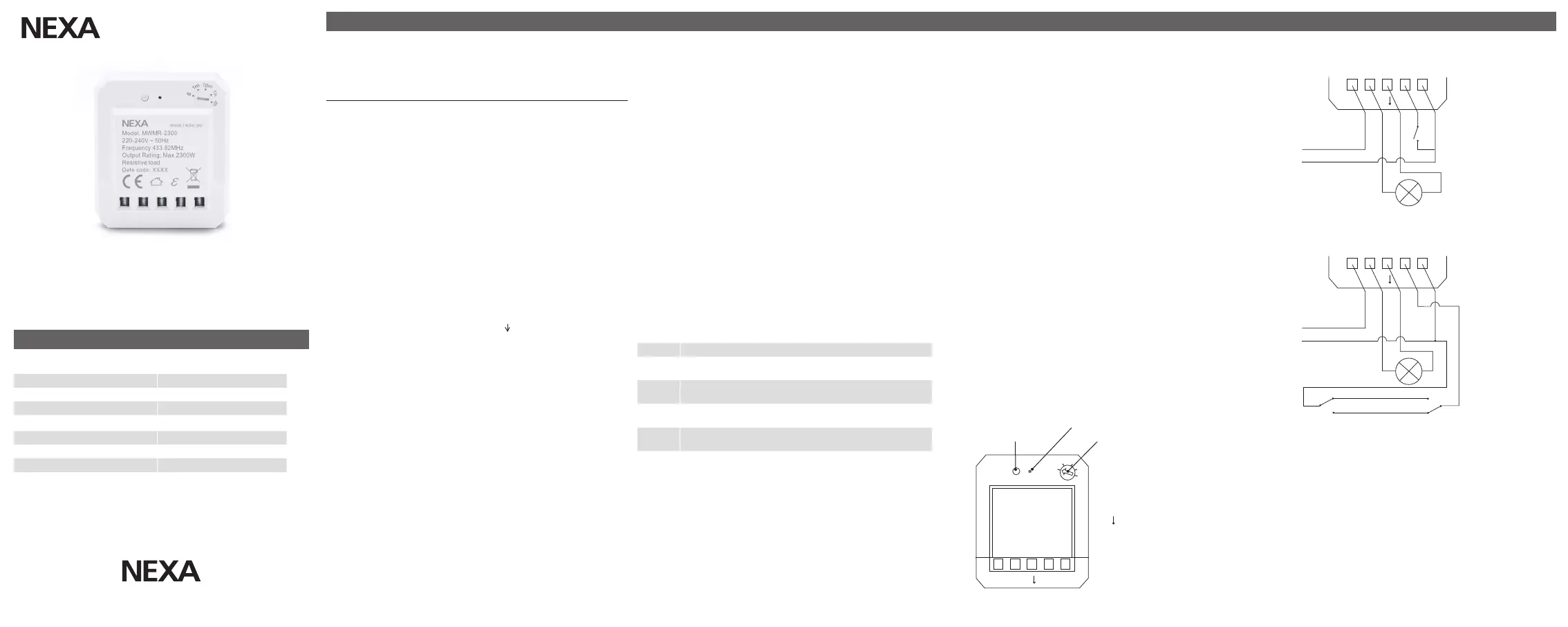

KOPPLINGSSCHEMA

TRAPPOMKOPPLING

Nolla

Ingång för

strömbrytare

(220-240V)

Fas

Styrd spänning

MWMR-2300

BUILT-IN RELAY

Built-in receiver for permanent installation. Small, compact size

for positioning in a junction box or switchbox. Can be connected

to an existing switch with 230 VAC control. The receiver needs

both phase and neutral. The receiver is fully compatible with other

System Nexa products.

SAFETY

Read through the entire instruction ﬁrst. Engage a professional if so

required. Nexa cannot be held liable if the product is used for any

purpose other than the one for which it is designed, or if there is

failure to comply with the instruction.

Never connect bulbs or equipment exceeding the receiver’s

maximum stated load – this may lead to faults, short-circuiting or

ﬁre.

Do not attempt to repair the product. The product contains no

repairable parts.

INSTALLATION

Make sure that the conductors are powered down by turning off the

power in the distribution box.

Connect Phase to L, Charge/Bridgewire to L

and Neutral

conductor to N – see also the wiring diagram.

LINKING

With X-Link & switch connected to S-input

1. Power up MWMR-2300.

2. Switch the power switch between ON and OFF three times within

1.5 seconds to enable linking mode. The connected light ﬂashes

3 times as conﬁrmation that linking mode is active.

3. Press the “ON” button for the selected channel on a System

Nexa remote control/transmitter within 6 seconds.

Without X-Link

1. Power up MWMR-2300.

2. Press the linking button, the LED indicator starts to ﬂash.

3. Press the “ON” button for the selected channel on a System

Nexa remote control within 6 seconds.

LINKING CONFIRMATION

The LED indicator on the receiver ﬂashes rapidly.

ENGLISH

TECHNICAL DATA

Declaration of conformity is available at www.nexa.se

THIS PRODUCT SUPPORTS SMART MODE.

Devices that support Smart Mode can save up to 3 different

favourite scenarios, and these can be activated easily using a Nexa

Smart Mode transmitter.

MWMR-2300

Power supply 220-240 V~50 Hz

Max. load 2300 W RL

Frequency System Nexa (433,92 MHz)

Range up to 30 m

Memory slots 32

Power consumption < 1 W (standby)

IP rating Indoor use

Size (W x H x D) 40 x 45 x 15 mm

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

DELETING A MEMORY SLOT

1. Power up MWMR-2300.

2. Press the learn button, the LED indicator starts to ﬂash.

3. Press the “OFF” button for the selected channel on a System

Nexa remote control within 12 seconds.

CONFIRMATION OF DELETION

The LED indicator on the receiver ﬂashes rapidly.

DELETING ALL MEMORY SLOTS

1. Power up MWMR-2300.

2. Press and hold down the learn button for 6 seconds, the LED

indicator starts to ﬂash.

3. Release the learn button and then press it again brieﬂy. All

storage locations are now deleted.

MEMORY SLOTS

Every MWMR-2300 receiver has 32 storage locations.

When storage location 32 is occupied, location 1 is overwritten

during programming.

SHUTDOWN TIMER

MWMR-2300 has a built-in function for automatic shutdown in four

different time intervals, this is adjusted using the knob on the front

of the receiver.

CONTROL

The receiver can be controlled in a number of ways.

1. With a programmed System Nexa remote control

2. With other programmed System Nexa transmitters

3. With a light switch

4. With a Nexa Bridge

N N

L S

S =

N L S L

10m

N N

L S

S =

N L S L

10m

Linking button

LED indicator

Adjustment knob shut-

down timer

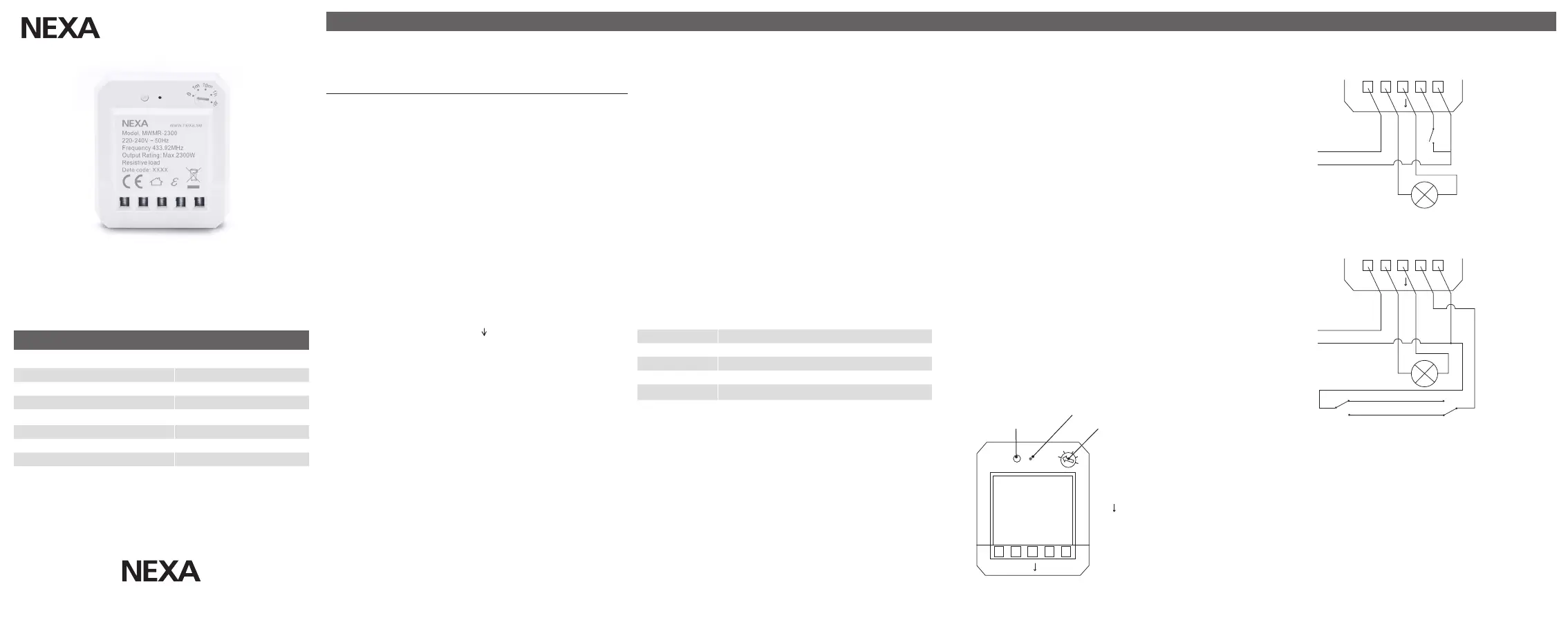

WIRING DIAGRAM

STAIRCASE WIRING

Neutral

Input for light switch

(220-240V)

Phase

Controlled voltage

SAFETY AND INFORMATION

Indoor range: up to 30 m (optimal conditions). The range is strongly

dependent on local conditions, such as the presence of metals. For

example, the thin metal coating in Low-emissivity (Low-E) glass has

a negative impact on the range of radio signals.

There may be restrictions on the use of this device outside the EU. If

applicable, check whether this device complies with local directives.

Maximum load: Never connect lights or equipment that exceed

the maximum load of the receiver, as it can result in defects, a short

circuit or ﬁre.

Life-support: Never use Nexa products for life-support systems or

other applications in which equipment malfunctions can have life-

threatening consequences.

Interference: All wireless devices may be subject to interference,

which could affect performance. The minimum distance between 2

receivers should be at least 50 cm.

Repairing: Do not attempt to repair this product. There are no user-

serviceable parts inside.

Water-resistance: This product is not water-resistant. Keep it dry.

Moisture will corrode the inner electronics and can result in a short

circuit, defects and shock hazard.

Cleaning: Use a dry cloth to clean this product. Do not use harsh

chemicals, cleaning solvents, or strong detergents.

Environment: Do not expose the product to excessive heat or cold,

as it can damage or shorten the life of electronic circuit boards.

0 min

Automatic shutdown deactivated

1 min Automatic shutdown 1 minute after switching on

10 min Automatic shutdown 10 minutes after switching on

1 tim Automatic shutdown 1 hour after switching on

4 tim Automatic shutdown 4 hours after switching on

MWMR-2300

RASIARELE

Sisäänrakennettu vastaanotin kiinteään asennukseen. Pieni ja

kompakti sijoitettavaksi kytkentä- tai laiterasiaan. Voidaan liittää

olemassa olevaan virrankatkaisimeen, jossa on 230 VAC:n ohjaus.

Vastaanotin tarvitsee sekä vaiheen että nollan. Vastaanotin on täysin

yhteensopiva muiden System Nexa -tuotteiden kanssa.

TURVALLISUUS

Lue ensin kaikki ohjeet läpi. Kysy tarvittaessa neuvoa asiantuntijalta.

Nexaa ei voida pitää vastuullisena, jos tuotetta käytetään muuhun

kuin sille suunniteltuun tarkoitukseen tai jos ohjeita ei noudateta.

Älä koskaan liitä lamppuja tai varusteita, jotka ylittävät

vastaanottimen ilmoitetun maksimikuorman, sillä muutoin

seurauksena voi olla vika, oikosulku tai tulipalo.

Älä yritä korjata tuotetta. Tuotteessa ei ole korjattavia osia.

ASENNUS

Varmista, että johtimet ovat jännitteettömät kytkemällä virta pois

päältä sähkökeskuksesta.

Kytke vaihe L:ään, kuorma/sytytyslanka L :ään ja nollajohdin N:ään,

ks. myös kytkentäkaavio.

OHJELMOINTI

X-Linkillä ja katkaisimella liitettynä S-tuloon

1. Kytke MWMR-2300:een jännite.

2. Aktivoi ohjelmointitila vaihtamalla katkaisimen päällä- ja pois-

tilojen välillä kolme kertaa 1,5 sekunnin kuluessa. Liitetty lamppu

välähtää kolme kertaa vahvistuksena siitä, että ohjelmointitila on

aktiivinen.

3. Paina valitun kanavan päälle-painiketta System Nexa -kauko-

ohjaimesta tai lähettimestä kuuden sekunnin kuluessa.

Ilman X-Linkiä

1. Kytke MWMR-2300:een jännite.

2. Paina ohjelmointipainiketta. LED-merkkivalo alkaa vilkkua.

3. Paina valitun kanavan päälle-painiketta System Nexa -kauko-

ohjaimesta kuuden sekunnin kuluessa.

OHJELMOINNIN VAHVISTUS

Vastaanottimen LED vilkkuu nopeasti.

SUOMI

TEKNISET TIEDOT

TÄLLÄ TUOTTEELLA ON SMART MODE -TUKI.

Laitteisiin, joissa on Smart Mode -tuki, voidaan tallentaa enintään

kolme erilaista suosikkitilannetta, jotka voidaan aktivoida helposti

Nexa Smart Mode -lähettimellä.

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

MUISTIPAIKAN TYHJENNYS

1. Kytke MWMR-2300:een jännite.

2. Paina ohjelmointipainiketta. LED alkaa vilkkua.

3. Paina valitun kanavan Pois-painiketta System Nexa -kauko-

ohjaimesta 12 sekunnin kuluessa.

TYHJENNYKSEN VAHVISTUS

Vastaanottimen LED vilkkuu nopeasti.

KAIKKIEN MUISTIPAIKKOJEN TYHJENNYS

1. Kytke MWMR-2300:een jännite.

2. Paina ohjelmointipainiketta ja pidä se painettuna kuuden sekunnin

ajan. LED alkaa vilkkua.

3. Vapauta ohjelmointipainike ja paina sitä sitten uudelleen lyhyesti.

Kaikki muistipaikat on nyt tyhjennetty.

MUISTI

Jokaisessa MWMR-2300-vastaanottimessa on 32 muistipaikkaa.

Viimeisen muistipaikan, paikan 32, ollessa täynnä kirjoitetaan

ohjelmoinnin yhteydessä paikan 1 päälle.

SAMMUTUSAJASTIN

MWMR-2300:ssa on sisäänrakennettu toiminto automaattista

poiskytkentää varten neljällä aikavälillä. Se asetetaan käyttöön

vastaanottimen etupuolella olevalla vääntimellä.

OHJAUS

Vastaanotinta voidaan ohjata monella tavalla:

1. Ohjelmoidulla System Nexan kauko-ohjaimella

2. Muilla ohjelmoiduilla System Nexan lähettimillä

3. Palautusjousisella katkaisimella

4. Nexa Bridgen kanssa

Vaatimustenmukaisuusvakuutus on nähtävillä osoitteessa www.nexa.se.

MWMR-2300

Virtalähde 220-240 V~50 Hz

Maksimikuorma 2300 W RL

Taajuus System Nexa (433,92 MHz)

Kantama jopa 30 m

Muistipaikkoja 32

Virrankulutus < 1 W (standby)

IP-luokitus Sisäkäyttö

Mitat, L x K x S 40 x 45 x 15 mm

0 min

Automaattinen poiskytkentä ei käytössä

1 min

Automaattinen poiskytkentä yhden minuutin kuluttua

päällekytkennästä

10 min

Automaattinen poiskytkentä 10 minuutin kuluttua

päällekytkennästä

1 tunti

Automaattinen poiskytkentä yhden tunnin kuluttua

päällekytkennästä

4 tuntia

Automaattinen poiskytkentä neljän tunnin kuluttua

päällekytkennästä

N N

L S

S =

N L S L

10m

Ohjelmointipainike LED-merkkivalo

Asetusväännin

Sammutusajastin

Nolla

Palautusjousisen

katkaisimen tulo

(220–240 V)

Vaihe

Ohjattu jännite

TURVALLISUUS JA TIEDOT

Kantama sisällä: Enintään 30 m (optimaalisissa olosuhteissa).

Kantama riippuu paljon paikallisista olosuhteista, muun muassa

siitä, onko lähistöllä metallia. Esimerkiksi alhaisen emissiokyvyn

omaavan energialasin ohut metallipinnoite lyhentää radiosignaalien

kantamaa. EU:n ulkopuolella laitteen käytölle voi olla rajoituksia.

Varmista sopivuus tarkistamalla, että laite vastaa paikallisia

määräyksiä.

Maksimikuorma: Älä koskaan liitä lamppuja tai laitteita, jotka ylittävät

vastaanottimen maksimikuorman. Muutoin seurauksena voi olla vika,

oikosulku tai tulipalo.

Elämää ylläpitävät laitteet: Älä koskaan käytä Nexan tuotteita

elämää ylläpitävien laitteiden tai muiden sellaisten laitteiden kanssa,

joissa viat tai toimintahäiriöt voivat aiheuttaa hengenvaarallisia

seurauksia.

Toimintahäiriöt: Kaikissa langattomissa laitteissa voi esiintyä

toimintahäiriöitä, jotka voivat vaikuttaa suorituskykyyn ja kantamaan.

Sen vuoksi kahden vastaanottimen välisen etäisyyden on oltava

vähintään 50 cm.

Korjaaminen: Älä yritä korjata tuotetta. Siinä ei ole korjattavia osia.

Vesitiiviys: Tuote ei ole vesitiivis. Varmista, että se on aina kuiva.

Kosteus syövyttää elektroniikkaa ja voi aiheuttaa oikosulun, vian tai

sähköiskuvaaran.

Puhdistaminen: Puhdista tuote kuivalla rievulla. Älä käytä

kemikaaleja, liuottimia tai voimakkaita puhdistusaineita.

Ympäristö: Älä altista tuotetta kuumuudelle tai kylmyydelle,

koska se voi vaurioittaa tuotetta tai lyhentää elektronisten piirien

käyttöikää.

N N

L S

S =

N L S L

10m

KYTKENTÄKAAVIO

PORRASKYTKENTÄ

Produktspecifikationer

Varumärke:	Nexa
Kategori:	Växla
Modell:	MWMR-2300
Färg på produkten:	Zwart
Internetradio:	Nee
Frekvensband som stöds:	Niet ondersteund
Inkluderar RDS-tuner:	Nee
Maximal räckvidd inomhus:	30 m
Wifi:	Ja
Produktens färg:	Vit
Produktstorlek (BxDxH):	40 x 45 x 15 mm
Växelström Frekvens:	50 hz
Utgångsspänning växelström:	220 - 240 V
