Sida 1/8
WBT-2202
INBYGGNADSÄNDARE
PÅ/AV OCH PUSHDIM
2 KANALER
Inbyggnadssändare för trådlös styrning System Nexa
På/Av och dimmermottagare samt trådlösa dörrklockor.
WBT-2202 har ingång för styrning med återfjädrande samt
växlande strömbrytare. Mottagaren har full kompatibilitet med
samtliga självlärande System Nexa mottagare.
INSTALLATION
Säkerställ att ledarna är spänningsfria genom att slå av strömmen
i elcentralen, anslut fas till L, Nolla till N. Det går att ansluta två
typer av strömbrytare till WBT-2202 beroende på vilken typ av
mottagare som skall styras, se inkopplingsschema för detaljer.
INLÄRNING
För att styra System Nexa mottagare med WBT-2202 måste
sändare och mottagare kopplas ihop enligt följande;
1. Spänningssätt WBT-2202
2. Sätt den mottagare som skall kopplas ihop med WBT-2202 i
inlärningsläge. Se mottagarens manual för mer info.
(www.nexa.se/manualer)
3a. Med återfjädrande brytare för att styra med pushdim.
Tryck kort (<0,5 s) på brytaren för den kanal som skall
programmeras.
3b. Med växlande brytare för På/Av mottagare. Växla
strömbrytaren från Av till På läge för den kanal som skall
programmeras.
3c. Med återfjädrande brytare för att styra trådlös dörrklocka.
Tryck kort (<0,5 s) på brytaren för den kanal som skall
programmeras.
Strömkälla 220-240V 50Hz
Protokoll System Nexa (433,92 MHz)
Kanaler 2 st
Räckvidd Upp till 30 meter
Egenförbrukning 2,5 W
Drifttemperatur 0-40 °C
IP Klass IP 20
Mått (B x H x D) 48 x 48 x 25 mm
TEKNISK DATA
Declaration of conformity nns tillgänglig på www.nexa.se
SÄKERHET OCH INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det nns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan nnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller
inga reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.

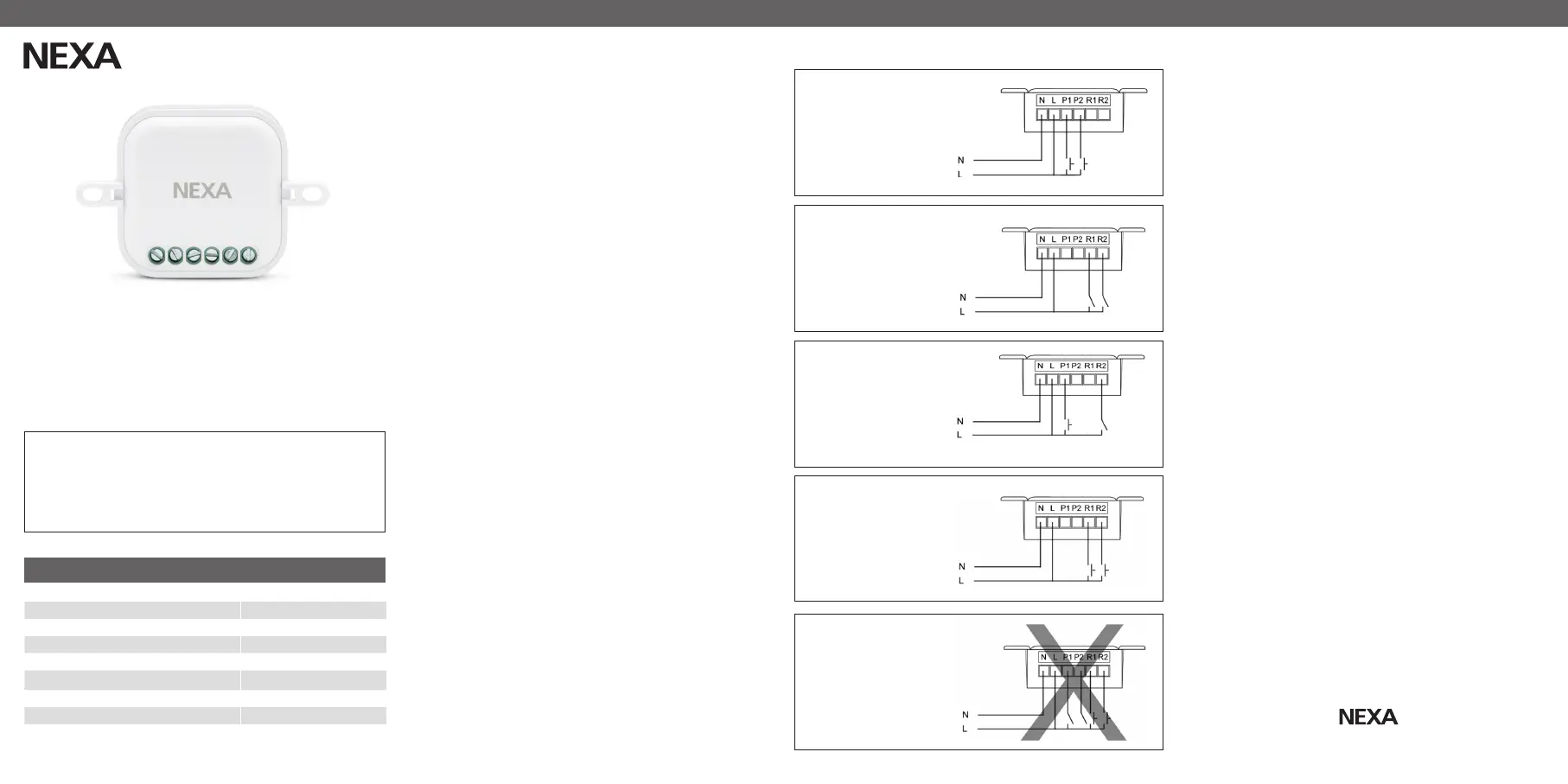

SCHEMA
Inkoppling av växlande brytare
för att styra På/Av mottagare.
Inkoppling av en
växlande brytare för På/
Av mottagare och en
återfjädrande brytare
för dimmermottagare
(pushdim).
Inkoppling av
återfjädrande brytare
för att styra trådlös
dörrklocka.
OBS! Max två
strömbrytarkretsar får
anslutas samtidigt till
WBT-2202.
SÄKERHET
Läs igenom hela instruktionen först. Anlita fackman vid behov.
Nexa kan ej hållas ansvarig om produkten används till annat
än den är konstruerad för eller om instruktionen inte följs.
Försök inte att reparera produkten. Produkten innehåller inga
reparerbara delar.
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
Inkoppling av återfjädrande
brytare för att styra
dimmermottagare med
pushdim.
WBT-2202
BUILT-IN TRANSMITTER
ON/OFF AND PUSH DIM
2 CHANNELS
Built-in transmitter for wireless control of System Nexa
On/O and dimmer receivers and wireless doorbells.
The WBT-2202 has inputs for control via a resilient switch and
an alternate switch. The receiver is fully compatible with all “self-
learning” System Nexa receivers.
INSTALLATION
Make sure that the wires are free from voltage by disconnecting
the current in the electricity panel, then connect phase to L and
Neutral to N. It is possible to connect two types of switch to
the WBT-2202, depending on the type of receiver that is to be
controlled; see the circuit diagram for details.
PROGRAMMING
In order to use the WBT-2202 to control System Nexa receivers,
sender and receiver must be linked together as follows:
1. Connect current to the WBT-2202
2. Set the receiver that is to be linked to the WBT-2202 to
“programming mode”. See the receiver instruction manual for
additional information. (www.nexa.se/manualer)
3a. With a resilient switch for controlling with push dim.
Briey (<0.5 s) press the switch for the channel you wish to
program.
3b. With alternate switch for On/O receiver. ChangE the switch
from O to On for the channel you wish to program.
3c. With resilient switch for controlling wireless doorbell. Briey
(<0.5 s) press the switch for the channel you wish to program.
Power supply 220–240 V 50 Hz
Protocol System Nexa (433.92 MHz)
Channels 2
Range Up to 30 metres
Own consumption 2.5 W
Operating temperature 0–40°C
IP rating IP 20
Dimensions (W x H x D) 48 x 48 x 25 mm
TECHNICAL DATA
A declaration of conformity is available online at www.nexa.se
SAFETY AND INFORMATION
Range indoors: up to 30 m (optimal conditions). The range is
heavily dependent on local conditions – such as if there are any
metals nearby. For example, the heavy metal coating in low-
emission energy glass has a negative impact on the range of
the radio signals. There may be limitations on the use of the unit
outside the EU. If appropriate, check that the unit complies with
the local regulations.
Max. load: Never connect lights or equipment that exceeds the
maximum load of the receiver. This can result in faults, short circuit
or re.
Life support equipment: Never use Nexa products for life support
equipment or other devices where faults or disruptions can have
life-threatening consequences.
Disruptions: All wireless units can be aected by disruptions that
may have an impact on performance and range. The minimum
distance between two receivers should therefore be at least 50
cm.
Repairs: Do not attempt to repair the product. It does not contain
any serviceable parts.
Waterproong: The product is not waterproof. Make sure that it is
always dry. Moisture will corrode the electronic components inside
and may result in short circuit, faults and risk of electric shock.
Cleaning: Clean the product with a dry cloth. Do not use
chemicals, solvents or potent cleaning agents.
Environment:Do not expose the product to extreme heat or cold,
as this may damage the electronic circuits or shorten their service
life.
SAFETY
Read all the instructions carefully rst. Call in a professional if
necessary. Nexa cannot be held liable if the product is used
for any purpose other than that for which it was designed, or if
the associated instructions are not followed. Do not attempt to
repair the product. The product contains no serviceable parts.
DIAGRAM
Connection of alternate
switch for controlling an
On/O receiver.
Connection of an alternate
switch for an On/O
receiver and a resilient
switch for a dimmer
receiver (push dim).
Connection of a resilient
switch for controlling a
wireless doorbell.
NB! Max. 2 switch
circuits can be connected
simultaneously to the
WBT-2202.
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
ENGLISH
Connection of resilient switch
for controlling dimmer receiver
with push dim.
WBT-2202
INNBYGGINGSSENDER
PÅ/AV OG TRYKKDIMMEFUNKSJON
2 KANALER
Innbyggingssender for trådløs styring av System Nexa
På/Av- og dimmermottakere samt trådløse ringeklokker.
WBT-2202 har inngang for styring med fjærende og vekslende
strømbryter. Mottakeren er fullt ut kompatibel med alle selvlærende
System Nexa-mottakere.
INSTALLERING
Forsikre deg om at ledningene er spenningsfrie ved å slå av
strømmen i sikringsskapet, koble faseleder til L og nøytralleder
til N. Det er mulig å koble to typer strømbrytere til WBT-
2202 avhengig av hvilken type mottaker som skal styres, se
koblingsskjemaet for detaljer.
INNLÆRING
For å styre System Nexa-mottakere med WBT-2202 må sender og
mottaker kobles sammen på følgende måte:
1. Sett spenning på WBT-2202.
2. Sett mottakeren som skal kobles sammen med WBT-2202 i
innlæringsmodus. Se mottakerens bruksanvisning for mer info.
(www.nexa.no/manualer)
3a. Med fjærende bryter for å styre med trykkdimmefunksjon.
´Trykk kortvarig (<0,5 s) på bryteren for den kanalen som skal
programmeres.
3b. Med vekslende bryter for På/Av-mottaker. Veksle fra bryterens
Av- til På-modus for den kanalen som skal programmeres.
3c. Med fjærende bryter for å styre trådløs ringeklokke. Trykk
kortvarig (<0,5 s) på bryteren for den kanalen som skal
programmeres.
Strømkilde 220–240 V 50 Hz
Protokoll System Nexa (433,92 MHz)
Kanaler 2 stk.
Rekkevidde Inntil 30 meter
Egenforbruk 2,5 W
Driftstemperatur 0–40 °C
IP-klasse IP 20
Mål (B × H × D) 48 x 48 x 25 mm
TEKNISKE SPESIFIKASJONER
Samsvarserklæring er tilgjengelig på www.nexa.se
SIKKERHET OG ANNEN INFORMASJON
Innendørs rekkevidde: inntil 30 m (optimale forhold).
Rekkevidden avhenger av lokale forhold, for eksempel om det er
metaller i nærheten. For eksempel har det tynne metallbelegget
på energiglass med lav emissivitet (strålingsevne) en negativ
innvirkning på radiosignalenes rekkevidde. Det kan være
begrensninger på bruken av denne enheten utenfor EU. Hvis det er
aktuelt, bør du forsikre deg om at enheten er i samsvar med lokale
forskrifter.
Maksimallast:Koble aldri til lamper eller annet utstyr som
overstiger mottakerens maksimallast. Det kan føre til funksjonsfeil,
kortslutning eller brann.
Livsopprettholdende utstyr: Bruk aldri Nexa-produkter
sammen med livsopprettholdende utstyr eller andre apparater der
funksjonsfeil eller forstyrrelser kan få livstruende konsekvenser.
Forstyrrelser: Alle trådløse enheter kan bli utsatt for forstyrrelser
som kan påvirke ytelsen og rekkevidden. Avstanden mellom to
mottakere må derfor være minst 50 cm.
Reparasjon:Ikke prøv å reparere dette produktet. Det inneholder
ingen deler som kan repareres.
Vanntetthet: Produktet er ikke vanntett. Hold produktet tørt til
enhver tid. Fuktighet er skadelig for elektronikken i produktet og
kan føre til kortslutning, funksjonsfeil og elektriske støt.
Rengjøring: Rengjør produktet med en tørr klut. Unngå bruk av
kjemikalier, løsemidler eller sterke rengjøringsmidler.
Miljø: Ikke utsett produktet for sterk varme eller kulde. Det kan
skade eller forkorte levetiden til de elektroniske kretsene.
SIKKERHET
Les gjennom hele instruksen først. Benytt elektriker ved behov.
Nexa kan ikke holdes ansvarlig hvis produktet brukes til noe
annet enn det er laget for, eller hvis instruksen ikke blir fulgt.
Ikke prøv å reparere dette produktet. Det inneholder ingen deler
som kan repareres.
SKJEMA
Innkobling av vekslende bryter
for å styre På/Av-mottaker.
Innkobling av vekslende
bryter for På/Av-mottaker
og en fjærende bryter for
dimmermottaker (trykk-
dimmefunksjon).
Innkobling av fjærende
bryter for å styre trådløs
ringeklokke.
Obs! Det kan maksimalt
kobles to strømbryterk-
retser til WBT-2202
samtidig.
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
NORSK
Innkobling av fjærende bryter
for å styre dimmermottaker
med trykkdimmefunksjon.
Produktspecifikationer
| Varumärke: | Nexa |
| Kategori: | Inte kategoriserad |
| Modell: | WBT-2202 |
Behöver du hjälp?
Om du behöver hjälp med Nexa WBT-2202 ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad Nexa Manualer
26 September 2024
26 September 2024
26 September 2024
26 September 2024
21 September 2024
21 September 2024
21 September 2024
21 September 2024
21 September 2024
21 September 2024
Inte kategoriserad Manualer
- OJ ELECTRONICS
- Columbus
- Orbitrek
- Nitek
- Maytag
- Edwards
- Delta
- Vanish
- GoDEX
- Digital Watchdog
- Sissel
- Polisport
- Line 6
- Mr Coffee
- Joie
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
