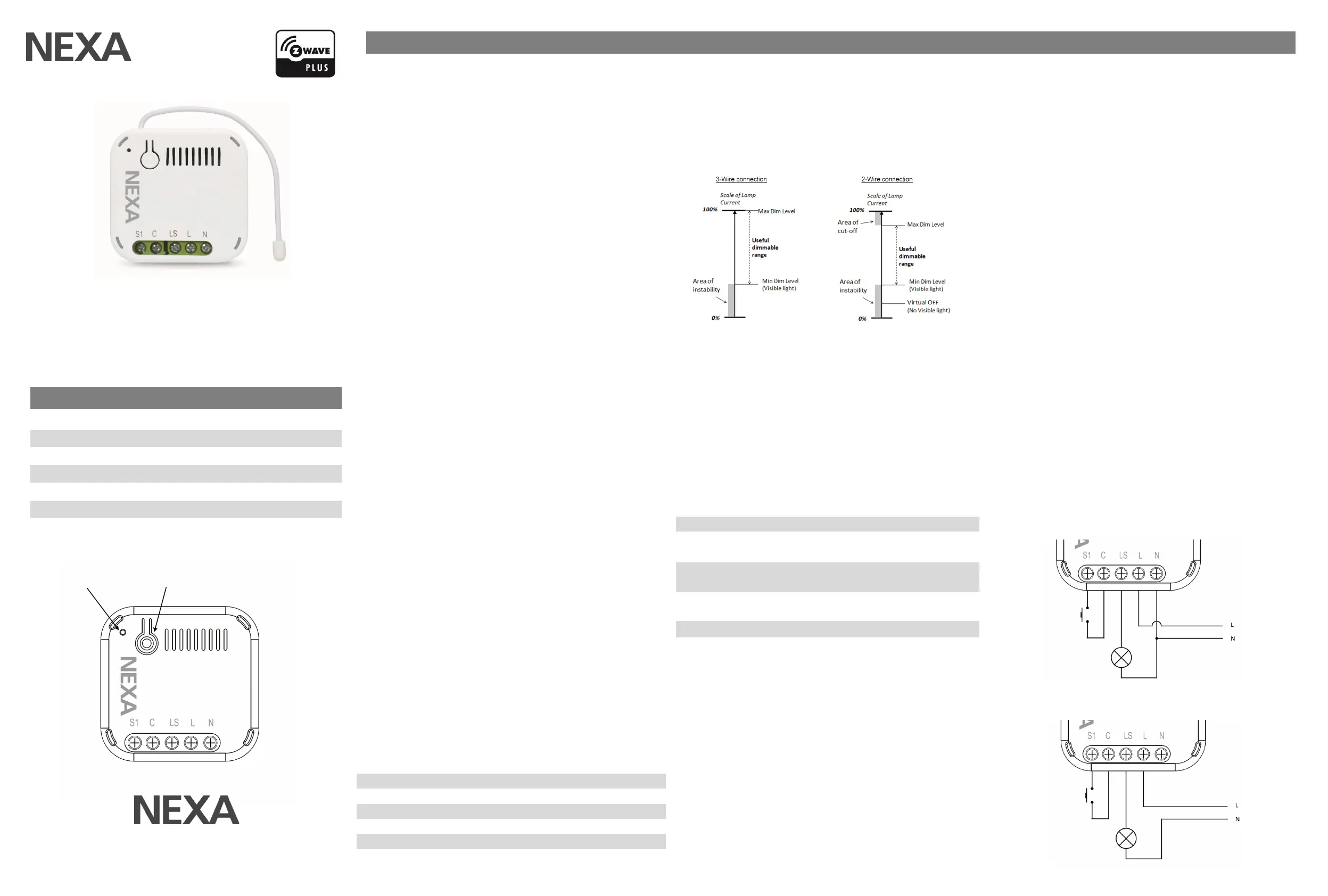

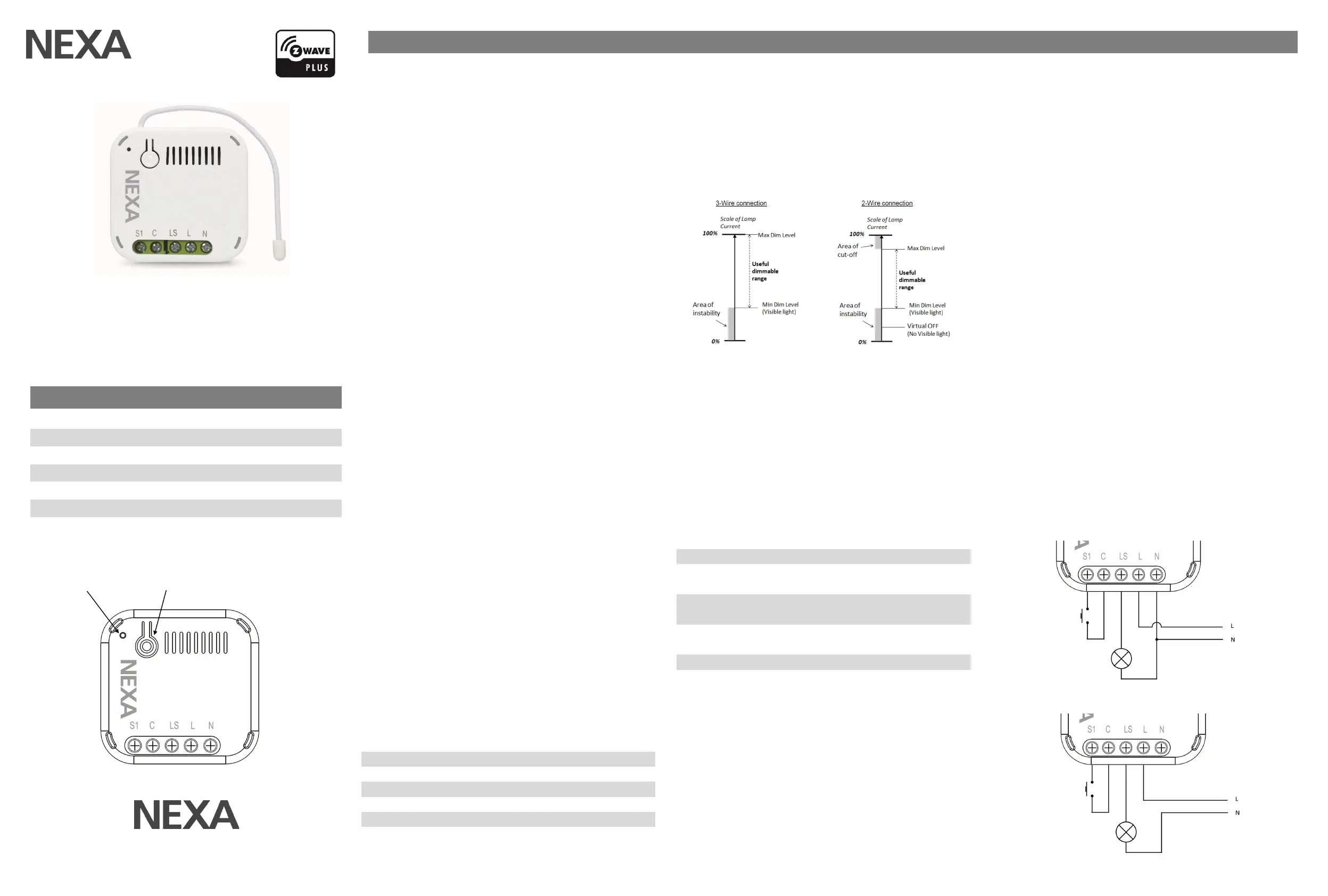

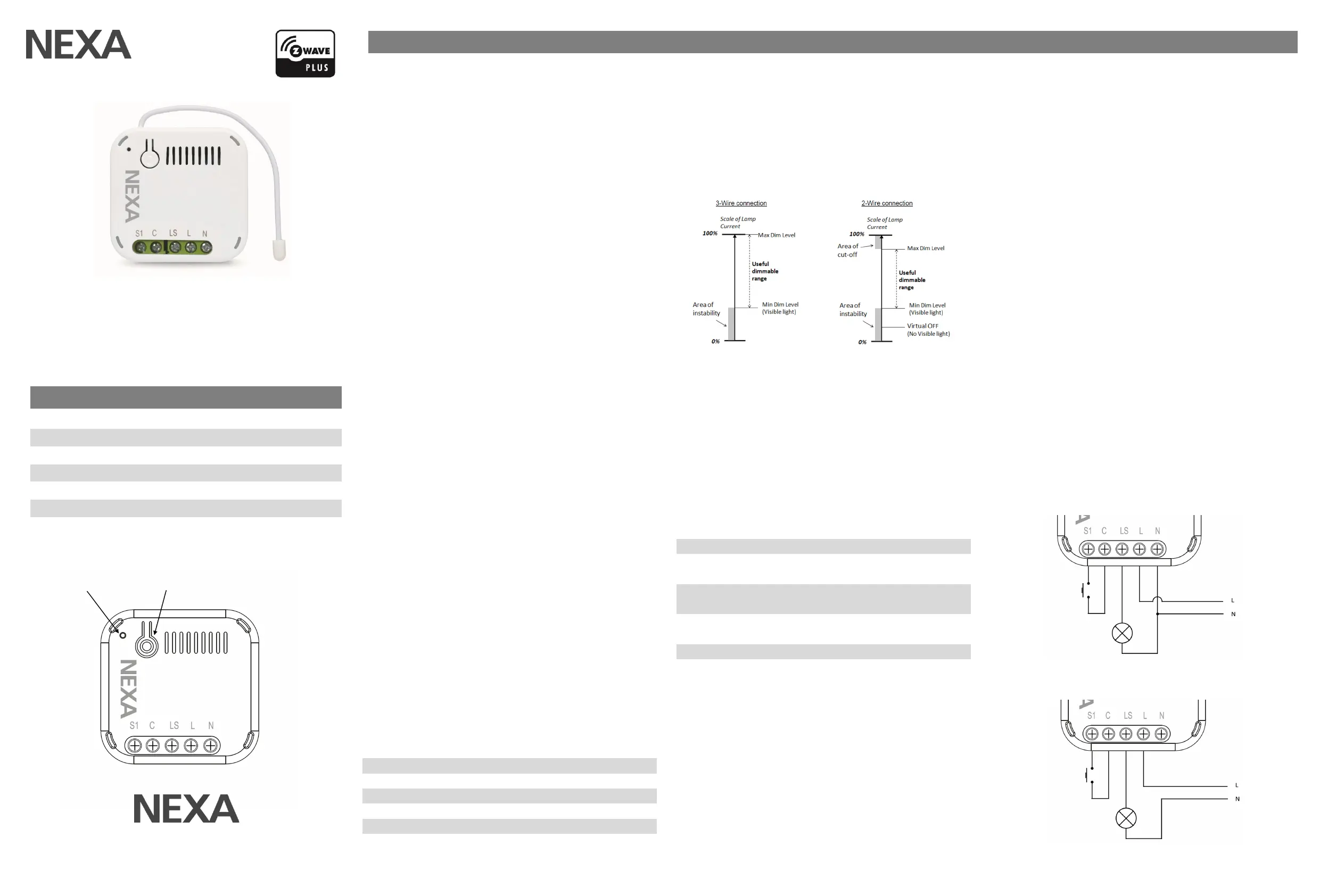

Sida 1/8
STATUS/FUNKTION
LED-INDIKERING
Starta kalibrering –
Tryck >2 sek på länk knapp.
Blinkar orange
Avsluta kalibrering –
Tryck 1 gång på länkknapp
Slutar blinka orange
Kalibrering avslutad
Blinkar Grön 3 ggr = Dimmer
Blinkar Röd 3 ggr = På/Av
Ej ansluten till Z-Wave
Blinkar röd i 2 sek. intervall
LAST
MAX EFFEKT
Glöd- och Halogenlampor (230V)
200 W
Dimbara LED lampor (230V) utan anslutning till nolla 10-200 W
Dimbara LED lampor (230V) med anslutning till nolla
2-200 W
Dimbara LED och Halogen med elektroniskt drivdon
10-200 W
Halogenlampor med transformator
10-200 W
ZBD-110
Inbyggnadsmottagare
Universaldimmer
TEKNISK DATA
ZBD-110
Strömkälla 220-240VAC 50Hz
Max. last 250 W resistiv last, se tabell
Protokoll Z-Wave (868,42 MHz)
Räckvidd Upp till 30 meter
Egenförbrukning <1W
Mått (B x H x D) 43 x 42 x 16 mm
Inbyggnadsmottagare för fast installation. Liten och kompakt storlek
för placering i kopplings- eller apparatdosa.
Mottagaren kan anslutas med eller utan inkoppling till nolla.
Kan anslutas till befintlig strömbrytare.
SÄKERHET
Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa
kan ej hållas ansvarig om produkten används till annat än den är
designad för eller om instruktionen inte följs.
INSTALLATION
Säkerställ att ledarna är spänningsfria genom att slå av
strömmen i elcentralen.
ZBD-110 kan anslutas med eller utan inkoppling till Nolledare, se
kopplingsschema. Observera att lägsta last varierar beroende på
inkoppling.
Vid spänning till (första gången) startar dimmern en självkalibrering
mot den anslutna lasten. Denna kan avslutas och startas vid senare
tillfälle med länkknapp, se även tabell.
ANSLUT TILL ETT Z-WAVE NÄTVERK
Smart Start / Autoinkludering
ZBD-110 har stöd för SmartStart-funktion, inkludering startar
automatiskt när enheten spänningssätts och upprepas med
dynamiska intervall så länge enheten inte ingår i ett Z-Wave-
nätverk.
För att använda SmartStart måste controllern ha stöd för detta.
1. Sätt Z-Wave controllern i inkluderingsläge.
2. Anslut ZBD-110 till spänning och enheten inkluderas.
Manuell inkludering:
Om controller inte stöder SmartStart-funktion kan den här enheten
läggas till Z-Wave-nätverket med manuell inkludering, eller genom
att skanna DSK QR-koden eller ange en 5-siffrig ”Device Specific
Key” (DSK) på begäran av controllern.
1. Sätt Z-Wave controllern i inkluderingsläge.
2.Tryck 3 ggr på länkknappen inom 1,5 sekunder
Exkludering:
1. Sätt Z-Wave controllern i exkluderingsläge.
2. Tryck 3 ggr på länkknappen inom 1,5 sekunder
Fabriksåterställning:
1. Tryck 3 ggr på länkknappen inom 1,5 sekunder.
2. Inom 1 sekund från steg 1 ovan, tryck och håll
inne länkknappen till LED slocknar, ca 5 sekunder.
3. Enheten är nu fabriksåterställd
KALIBRERING
För dimbara elektroniska lampor, som LED-lampor, varierar det
tillgängliga reglerområdet mycket mellan olika fabrikat, angiven effekt,
typ av LED-lampa och inkoppling, med eller utan anslutning till
nolledare (2- alt. 3 ledare).
Bilden nedan visar hur reglerområdet för en lampa förändras beroende
på inkoppling
Kalibreringsfunktionen i ZBD-110 detekterar automatiskt ansluten typ
av last och anpassar inställningar till den mest lämpliga reglermetoden,
framkant/bakkantsdimring eller på/av.
Observera att all ansluten last skall vara av samma typ och effekt för
fullgod funktion!
Kalibreringen initieras när
- enheten ansluts till spänning första gången
- användaren håller länkknappen på modulen nedtryckt i mer än
2 sekunder
- kalibreringskommando skickas från styrenheten
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
LED Indikering
Länkknapp
ENERGIMÄTNING
ZBD-110 har inbyggd funktion för att mäta effektförbrukning och
rapporterar denna automatiskt till Z-Wave controllern.
Tillgängliga data är,
- Ackumulerad förbrukning (kWh)
- Momentan förbrukning (W)
- Aktuell matningsspänning (V)
- Aktuell ström (A)
SÄKERHET OCH INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det finns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan finnas begränsningar för
användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter till
livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är torr.
Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.
KOPPLINGSSCHEMA
Inkoppling med anslutning till nolla / 3 ledare
Inkoppling utan anslutning till nolla / 2 ledare
SVENSKA
