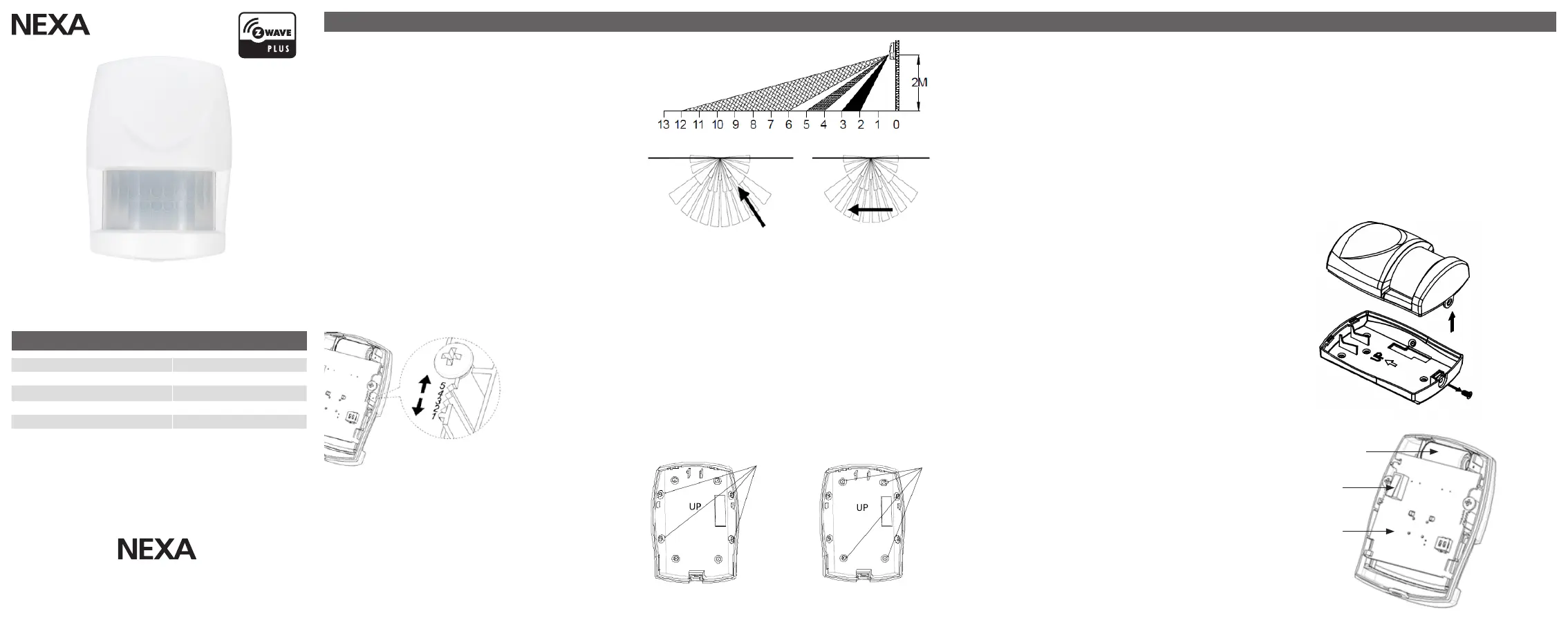

ZMD-107

Rörelsedetektor

TEKNISK DATA

Strömkälla, batteri 3V – 1 x CR-123

Frekvens Z-Wave (868,42 MHz)

Räckvidd upp till 30 m

IP klassicering Inomhusbruk

Mått (B x H x D) 62 x 87 x 42 mm

SVENSKA

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

Batteri

Sabotage switch

Kretskort

SÄKERHET OCH INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

ZMD-107 är en Z-Wave Plus rörelsedetektor som arbetar med

passivt infrarött ljus (PIR). Den kan anslutas till Nexa Bridge eller

annan styrenhet som är Z-Wave certiﬁerad. Rörelsedetektorn har

sabotagelarm samt justerbart detektionsområde. Z-Wave Plus

tekniken ger en säker kommunikation mellan enheterna.

SÄKERHET

Läs igenom hela instruktionen först. Anlita fackman vid behov. Nexa

kan ej hållas ansvarig om produkten används till annat än den är

konstruerad för eller om instruktionen inte följs.

Produkten innehåller inga reparerbara delar.

INSTALLATION

Placering

Rörelsedetektorn är endast avsedd för inomhusbruk.

Rekommenderad placering för ZMD-107 är i hörnet av ett rum på

en höjd mellan 1,8 och 2 m.

Med denna placering får detektorn ett maximalt detektionsområde

på upp till 9 m med en bredd om 110 ° när kretskortets läge i

frontstycket är i position 5.

Kretskortet kan placeras i 5 olika positioner i frontstycket för att

justera detektorns räckvidd. Skjut kretskortet till önskat läge, lossa

ej skruvarna.

Läge 1 = ca 3 meter

Läge 3 = ca 6 meter

Läge 5 = ca 9 meter

Tänk på följande

1. Placera inte detektorn mot ett fönster eller där den utsätts för

eller står direkt mot solljus. Rörelsedetektorer med PIR är inte

lämpliga för användning i exempelvis atriumgårdar.

2. Placera inte detektorn där den utsätts för drag från ventilation

3. Placera inte detektorn direkt ovanför en värmekälla

4. Detektorn är mest känslig för rörelse som passerar genom dess

detektionsområde och mindre känslig för rörelse i riktning mot

den.

5. Placera inte detektorn i en position där den utsätts för överdrivna

vibrationer.

MONTERING AV DETEKTORN

1. Öppna enheten genom att lossa skruven i botten på detektorn,

vänta med att montera batteriet.

2. Borra försiktigt ut de aktuella skruvhålen i bakstycket för vald

placering, hörn eller på plan vägg.

3. Fäst bakstycket på väggen med medföljande skruvar. Dra inte åt

fästskruvarna för mycket eftersom det kan deformera bakstycket

om väggen är ojämn.

4. Konﬁgurera detektorn, se anslut till ett Z-Wave nätverk, och testa

därefter funktionen. Se ”Test”

5. Kontrollera att detektorns kretskort är rätt placerat och ställ in rätt

position för att erhålla önskat detekteringsområde. För att justera

kretskortets läge, skjut det upp eller ner till önskad position.

Montera därefter ihop detektorn.

skruvhål för montering i hörn

skruvhål för montering på plan vägg

ANSLUT TILL ETT Z-WAVE NÄTVERK

Autoinkludering:

När ZMD-107 spänningssätts första gången eller inte är inkluderad i

någon controller startar den i läget för autoinkludering.

1. Sätt Z-Wave controllern i inkluderingsläge (se controllerns

manual)

2. Montera batteriet i ZMD-107 för att slutföra inkludering, indikeras

av blinkande LED.

Manuell inkludering:

1. Sätt Z-Wave controllern i inkluderingsläge (se controllerns manual)

2. Tryck 3 gånger på sabotageswitchen inom 1,5 sekunder

Exkludering:

1. Sätt Z-Wave controllern i exkluderingsläge (se controllerns

manual)

2. Tryck 3 gånger på sabotageswitchen inom 1,5 sekunder.

TEST

När batteriet har satts i enheten värms sensorn upp under cirka

2 minuter innan den är redo att användas. LED indikering bakom

linsen lyser rött till dessa att enheten är redo.

Detta påverkar inte processen för inkludering / exkludering.

1. När sabotageswitchen inte är nedtryckt efter inklusion går

detektorn in i testläge för att tillåta användaren att testa enheten

innan den monteras på vägg.

2. När rörelse upptäcks i testläget tänds LED indikering bakom

linsen vid detektering av rörelse vilket indikerar korrekt funktion.

3. Tryck och håll ned sabotageswitch i 10 sekunder för att lämna

testläget.

BATTERIBYTE

När batteriet har tagits bort, vänta i 5 sekunder med att sätta

tillbaka batteriet.

UTÖKAD Z-WAVE KONFIGURATION

Finns under produkten på www.nexa.se

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

minst känslig mest känslig
