Sida 1/152

Nederland Svenska

AV Receiver

TX-NR509

Gebruiksaanwijzing

Wij danken u voor de aanschaf van deze Onkyo AV-

receiver. Lees deze gebruiksaanwijzing aandachtig door

alvorens het apparaat aan te sluiten en de stekker in de

contactdoos te steken.

Als u de instructies uit deze handleiding opvolgt, kunt u

de beste prestaties uit uw nieuwe AV-receiver halen en

optimaal van uw muziek genieten.

Bewaar deze gebruiksaanwijzing voor raadpleging in de

toekomst.

Bruksanvisning

Tack för inköpet av Onkyos mottagare med inbyggt

förstärkarsteg för styrning av en videoanläggning. Läs

noga igenom bruksanvisningen för att lära känna till

tillvägagångssättet innan anslutningarna görs, strömmen

slås på och mottagaren tas i bruk.

Genom att följa anvisningarna i denna bruksanvisning

kommer du att tillfullo kunna utnyttja egenskaperna hos

din nya mottagare för optimal prestanda och ljudkvalitet.

Spara bruksanvisningen.

Inleiding.....................................Nl-2

Inledning .................................. Sv-2

Aansluitingen..........................Nl-11

Anslutningar .......................... Sv-11

Inschakelen &

basisbediening...................Nl-19

Påslagning & grundläggande

funktioner .......................... Sv-19

Geavanceerde bediening .......Nl-39

Avancerad användning ......... Sv-39

Andere componenten

bedienen .............................Nl-53

Styra andra komponenter..... Sv-53

Appendix.................................Nl-59

Bilaga...................................... Sv-59

SvNl

Inleiding

Belangrijke veiligheidsvoorschriften

1. Lees de gebruiksaanwijzing.

2. Bewaar de gebruiksaanwijzing.

3. Neem alle waarschuwingen in acht.

4. Volg alle aanwijzingen op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Gebruik een droge doek om het apparaat schoon te

maken.

7. Zorg dat de ventilatie-openingen niet worden

afgesloten. Stel het apparaat op overeenkomstig de

aanwijzingen van de fabrikant.

8. Plaats het apparaat niet in de buurt van een

warmtebron zoals een verwarmingsradiator, kachel,

gasfornuis of ander apparaat (inclusief een versterker)

dat warmte afgeeft.

Zorg dat u niet de veiligheidsvoorziening van de

gepolariseerde netstekker of de geaarde netstekker

teniet doet. Een gepolariseerde stekker heeft twee

ongelijke pennen. Een geaarde stekker heeft twee

pennen en tevens een derde aardingspen. De brede pen

of de derde aardingspen is aangebracht voor uw

veiligheid. Als de bijgeleverde stekker niet in uw

stopcontact past, moet u contact opnemen met een

elektricien om het oude stopcontact te laten vervangen.

10.

Leid het netsnoer zodanig dat er niet over gelopen

wordt of dat het snoer klemgedrukt wordt. Vooral op de

plaats van de stekker, het stopcontact of het punt waar

het snoer uit het apparaat komt, moet u voorzichtig zijn.

11. Gebruik alleen hulpstukken/accessoires die door de

fabrikant worden aanbevolen.

12.

Gebruik alleen een verrijdbaar

onderstel, standaard, steun of

tafel die door de fabrikant

wordt aanbevolen of die bij het

apparaat wordt verkocht.

Wanneer het apparaat op een

verrijdbaar onderstel staat,

moet u dit bijzonder voorzichtig

bewegen om te voorkomen dat

het apparaat valt.

13. Trek de stekker uit het stopcontact bij bliksem of

wanneer u het apparaat geruime tijd niet denkt te

gebruiken.

14.

Laat alle onderhoudswerkzaamheden over aan bevoegd

onderhoudspersoneel. Laat het apparaat nakijken

wanneer er beschadigingen worden vastgesteld, zoals

een beschadigd netsnoer of netstekker, wanneer er

vloeistof of voorwerpen in het apparaat terecht zijn

gekomen, wanneer het apparaat blootgesteld heeft

gestaan aan regen of vocht, wanneer het apparaat niet

normaal werkt of als het apparaat is gevallen.

15. Storingen die reparatie vereisen

In de volgende gevallen moet u de stekker uit het

stopcontact trekken en het apparaat door een bevoegd

onderhoudsmonteur laten nakijken:

A. Wanneer het netsnoer of de stekker beschadigd is;

B. Wanneer er vloeistof of een voorwerp in het

apparaat is terechtgekomen;

C. Wanneer het apparaat in de regen heeft gestaan;

D. Wanneer het apparaat niet normaal werkt terwijl u

de bedieningsaanwijzingen juist uitvoert. Gebruik

alleen de regelaars die in de gebruiksaanwijzing

worden beschreven om het apparaat te bedienen.

Het maken van ongeoorloofde afstellingen e.d.

kan resulteren in ernstige beschadiging en vereist

in veel gevallen een uitgebreide reparatie door een

bevoegd onderhoudsmonteur om het apparaat

weer in de oorspronkelijke toestand terug te

brengen;

E. Wanneer het apparaat gevallen is of de ombouw

beschadigd is;

F. Wanneer het apparaat niet naar behoren

functioneert of wanneer de prestaties afnemen.

16. Voorwerpen en vloeistoffen

Duw nooit voorwerpen via de openingen in het

apparaat, want deze kunnen in contact komen met

gevaarlijke spanningspunten of kortsluiting

veroorzaken, wat kan resulteren in brand of een

elektrische schok.

Stel het apparaat niet bloot aan waterdruppels of

opspattend water en plaats ook geen voorwerpen met

een vloeistof erin, zoals een bloemenvaas, op het

apparaat.

Plaats geen kaarsen of andere brandende voorwerpen

op het apparaat.

17. Batterijen

Neem alle plaatselijke en landelijke voorschriften in

acht wanneer u gebruikte batterijen weggooit.

18. Als u het apparaat in een omsloten ruimte opstelt,

zoals een audiokastje of boekenrek, moet u er ook op

letten dat er voldoende ventilatie is.

Zorg ervoor dat er minstens 20 cm ruimte openblijft

aan de bovenkant en de zijkanten en 10 cm aan de

achterkant. De achterrand van een plank of plaat die

boven het apparaat is, moet 10 cm verwijderd zijn van

de wand of muur zodat er een soort schoorsteenpijp-

opening is waardoor de warme lucht kan ontsnappen.

De temperatuurbeveiliging werkt als het apparaat een

abnormaal hoge temperatuur bereikt.

Het apparaat kan niet werken tot het is afgekoeld.

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE

VOORKOMEN MAG DIT APPARAAT NIET AAN

VOCHTIGHEID OF REGEN BLOOTGESTELD

WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKO-

MEN MAG NOCH DE BEHUIZING NOCH HET

ACHTERPANEEL WORDEN GEOPEND. LAAT

ONDERHOUD AAN PROFESSIONELE ONDE-

RHOUDSMONTEURS OVER.

Deze lichtflits met pijlpunt in een gelijkzijdige

driehoek dient de gebruiker er op attent te maken dat

er niet-geïsoleerde “gevaarlijke spanning” in de

behuizing van het toestel is en personen bij een

verkeerde behandeling een elektrische schok op

zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de

gebruiker er op attent te maken dat er belangrijke

aanwijzingen voor bediening en onderhoud (reparatie)

in de bij het toestel geleverde gebruiksaanwijzing

aanwezig zijn.

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

AVIS

WAARSCHUWING

VERRIJDBAAR ONDERSTEL

S3125A

Voorzorgsmaatregelen

1. Door auteursrecht beschermde

opnamen—Uitgezonderd voor strikt persoonlijk

gebruik, is het opnemen van door auteursrecht

beschermd beeld- en geluidsmateriaal bij de wet

verboden, tenzij na uitdrukkelijke toestemming van de

auteursrechthouder.

2. Netstroomzekering—De netstroomzekering bevindt

zich binnenin dit apparaat en kan niet door de

gebruiker worden vervangen. Als u dit apparaat niet

kunt inschakelen, moet u contact opnemen met een

Onkyo-dealer.

3. Onderhoud—Het is aanbevolen dit apparaat

regelmatig af te stoffen met een zachte doek.

Aanklevend vuil kunt u verwijderen met een zachte

doek die u licht bevochtigt met wat mild zeepsop.

Droog het apparaat daarna onmiddellijk na met een

schone droge doek. Gebruik voor het schoonmaken

nooit een schuurspons of chemische middelen zoals

spiritus of thinner, aangezien dergelijke middelen de

afwerking kunnen aantasten of de opschriften van het

voorpaneel kunnen verwijderen.

4. Stroomvoorziening

WAARSCHUWING

VOORDAT U DIT APPARAAT VOOR HET EERST

OP HET STOPCONTACT AANSLUIT, DIENT U

VOORAL DE ONDERSTAANDE PARAGRAFEN

AANDACHTIG DOOR TE LEZEN.

De spanning van het lichtnet kan van land tot land

verschillen. Overtuig u ervan dat de plaatselijke

netspanning overeenkomt met de spanningsvereiste

die staat vermeld op het achterpaneel van dit apparaat

(bijv. 230 V wisselstroom, 50 Hz of 120 V

wisselstroom, 60 Hz).

Met de stekker van het netsnoer koppelt u het apparaat

los van de netspanning. Zorg dat de stekker altijd

gemakkelijk uitgetrokken kan worden (d.w.z. goed

bereikbaar is).

Als u op de toets [ON/STANDBY] drukt om de

standby-modus te selecteren, wordt het apparaat niet

volledig losgekoppeld van het elektriciteitsnet. Trek

de stekker uit het stopcontact als u van plan bent het

apparaat gedurende langere tijd niet te gebruiken.

5. Denk om uw oren

Voorzichtig:

Aanhoudend hard geluid via oortelefoons of een

hoofdtelefoon kan uw gehoor aantasten.

6. Batterijen niet verhitten

Waarschuwing:

Batterijen (zowel herlaadbare accu’s als losse

batterijen) kunnen bij verhitting gevaar opleveren, dus

stel ze niet bloot aan directe zonnestraling, vuur en

dergelijke.

7. Raak dit apparaat nooit met natte handen

aan—Raak dit apparaat en het netsnoer niet aan

wanneer uw handen nat op vochtig zijn. Mocht er

water of een andere vloeistof in het inwendige van het

apparaat terechtkomen, laat u het dan inspecteren door

uw plaatselijke Onkyo handelaar.

8. Omgang met het apparaat

• Als u het apparaat moet vervoeren, verpakt u het

dan zo goed mogelijk in de oorspronkelijke

verpakking, zoals u het bij aflevering hebt

aangetroffen.

• Laat geen plastic of rubber voorwerpen lang

achtereen op het apparaat liggen, want dat kan

lelijke plekken op de ombouw achterlaten.

• Wanneer het apparaat lang achtereen in gebruik is,

kunnen de bovenkant en het achterpaneel erg warm

worden. Dit is normaal en vormt geen probleem.

• Als het apparaat lang achtereen niet gebruikt wordt,

kan het de eerstvolgende keer niet altijd goed

werken, dus we raden u aan het af en toe eens in te

schakelen en even te gebruiken.

Voor de Europese modellen

Verklaring Van Conformiteit

Wij, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL,

DUITSLAND

GROEBENZELL, DUITSLAND

ONKYO EUROPE ELECTRONICS GmbH

verklaren onder eigen verantwoordelijkheid, dat het ONKYO

produkt beschreven in deze gebruiksaanwijzing voldoet aan de

betreffende technische normen, zoals: EN60065, EN55013,

EN55020 en EN61000-3-2, -3-3.

K. MIYAGI

Batterij niet

weggooien, maar

inleveren als KCA.

Meegeleverde accessoires

Controleer of u de volgende accessoires hebt:

*In catalogi en op de verpakking geeft de letter bij het einde van

de productnaam de kleur aan. De specificaties en de bediening

zijn onafhankelijk van de kleur.

■Plaatsen van de batterijen

Opmerking

• Probeer indien de

afstandsbediening niet

goed werkt de batterijen

te vervangen.

• Meng nieuwe en oude

batterijen of

verschillende typen

batterijen niet door

elkaar.

• Indien u de afstandbediening langere tijd niet gaat gebruiken,

verwijder dan de batterijen om schade door lekkage of corrosie

te voorkomen.

• Lege batterijen moeten zo snel mogelijk worden verwijderd om

schade door lekkage of corrosie te voorkomen.

■De afstandsbediening richten

Richt de afstandsbediening op de sensor op de AV-

receiver, zoals hieronder afgebeeld.

FM-binnenantenne (➔pagina 18)

AM-raamantenne (➔pagina 18)

Labels op de luidsprekerkabels (➔pagina 12)

(Niet inbegrepen bij het thuistheatersysteem.)

Microfoon luidsprekerinstelling (➔pagina 28)

Afstandsbediening (RC-801M) en twee batterijen

(AA/R6) (➔pagina 4)

Batterijen (AA/R6)

Sensor van de afstandsbediening

AV-receiver

Ongeveer 5 m

Eigenschappen

Versterker

• 130 Watt/Kanaal @ 6 ohm (IEC)

• Optimum Gain-volumeschakeling

• H.C.P.S. (High Current Power Supply) Massieve

transformator met hoog vermogen

Verwerking

• HDMI (Audio Return Channel, 3D, DeepColor,

x.v.Color*1, Lip Sync, DTS*2-HD Master Audio, DTS-

HD High Resolution Audio, Dolby TrueHD*3, Dolby

Digital Plus, DSD en Multi-CH PCM)

• Non-Scaling configuratie

• A-Form Geheugen voor luistermodus

• Modus Direct

• Pure audiomodus

• Music Optimizer*4 voor gecomprimeerde digitale

muziekbestanden

• 192 kHz/24-bit D/A-converters

• Krachtige en hoognauwkeurige 32-bit DSP-verwerking

Aansluitingen

• 4 HDMI*5 ingangen en 1 uitgang

• Onkyo p voor systeembediening

• 4 digitale ingangen (2 optisch/2 coaxiaal)

• Componentvideo schakelen (2 ingangen/1 uitgang)

• Universele poort voor het optionele dockingstation voor

iPod®/iPhone®*6/DAB+ tuner module

• Internetradio-connectiviteit (SIRIUS Internetradio/

vTuner/Last.fm/Pandora/Rhapsody/Slacker/Mediafly/

Napster)

* De diensten kunnen per regio verschillen.

• Netwerkfunctie voor streaming audiobestanden*8

• Voorpaneel USB-ingang voor geheugenapparaten en

iPod®/iPhone®*6-modellen

Diversen

• 40 FM/AM Voorkeuzezenders

• Audyssey 2EQ®*7 voor aanpassing aan de akoestiek van

de luisterruimte

• Audyssey Dynamic EQ®*7 voor loudness-correctie

• Audyssey Dynamic Volume®*7 voor het aanhouden van

een optimaal luisterniveau en dynamisch bereik

• Crossover-afregeling

(40/50/60/70/80/90/100/120/150/200 Hz)

• A/V Sync-stuurfunctie (tot 400 ms)

• Auto Standby functie

• On-Screen display via HDMI

• Voorgeprogrammeerde u-compatibele

afstandsbediening

*1 “x.v.Color” is een handelsmerk van Sony Corporation.

Gefabriceerd onder licentie van de volgende V.S.-

patentnummers: 5.451.942; 5.956.674; 5.974.380; 5.978.762;

6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195;

7.272.567 & andere VS. en wereldwijde patenten, toegekend

& in behandeling. DTS en het symbool zijn geregistreerde

handelsmerken, & DTS-HD, DTS-HD Master Audio en de

DTS-logo’s zijn handelsmerken van DTS, Inc. Product, met

inbegrip van de software.

Gefabriceerd onder licentie van Dolby Laboratories. “Dolby”,

“Pro Logic” en het dubbele -D-symbool zijn handelsmerken

van Dolby Laboratories.

*4 Music Optimizer™ is een handelsmerk van Onkyo

Corporation.

“HDMI, het HDMI-logo en High-Definition Multimedia

Interface zijn handelsmerken of geregistreerde handelsmerken

van HDMI Licensing, LLC in de Verenigde Staten en andere

landen.”

iPhone, iPod, iPod classic, iPod nano, iPod shuffle, en iPod

touch zijn handelsmerken van Apple Inc., geregistreerd in de

V.S. en andere landen.

“Made for iPod” en “Made for iPhone” betekenen dat een

elektronisch apparaat ontworpen is om specifiek op een iPod

of iPhone te worden aangesloten, en is gecertificeerd door de

ontwikkelaar om te voldoen aan de prestatienormen van

Apple. Apple is niet verantwoordelijk voor de werking van dit

apparaat of de naleving van de normen voor veiligheid en

wetgeving.

Merk op dat het gebruik van dit apparaat met iPod of iPhone

de draadloze prestatie kan beïnvloeden.

Gefabriceerd onder licentie van Audyssey Laboratories™,

Inc. U.S. en aangevraagde patenten in het buitenland.

Audyssey 2EQ®, Audyssey Dynamic EQ® en

Audyssey Dynamic Volume® zijn geregistreerde

handelsmerken van Audyssey Laboratories, Inc.

*8 “DLNA®, het DLNA-logo en DLNA CERTIFIED™ zijn

handelsmerken, servicemerken, of certificeringstekens van de

Digital Living Network Alliance.”

*8 Windows en het Windows-logo zijn handelsmerken van de

Microsoft groep van bedrijven.

Voor- en achterpanelen

De paginanummers tussen haakjes geven aan waar u de uitleg over elk onderdeel kunt vinden.

a8ON/STANDBY-toets (19)

bZONE 2, OFF toetsen (52)

cAfstandsbedieningssensor (4)

dDisplay (8)

eLISTENING MODE toetsen (31)

fRT/PTY/TP-toets (27)

gMEMORY-toets (26)

hTUNING MODE-toets (25)

iDISPLAY-toets (36)

jSETUP-toets (39)

kTUNING, PRESET (25), pijl- en ENTER-toetsen

lRETURN-toets

mMASTER VOLUME regeling (20)

nPURE AUDIO-toets en indicator (31)

oPHONES-aansluiting (37)

pTONE en Toonregeltoetsen (50)

qIngangsselectortoetsen (20)

rAUX INPUT AUDIO/VIDEO aansluitingen (16)

sUSB-poort (16)

tSETUP MIC-aansluiting (28)

uHDMI THRU indicator (48)

Voorpaneel

acedfghijklmb

opntu

Zie voor gedetailleerde informatie de pagina’s tussen haakjes.

aLuidspreker-/kanaalindicatoren

bZ2 (Zone 2) indicator (52)

cLuistermodus en formaatindicatoren (31, 51)

d1, 3 en cursorindicatoren (21)

eNET indicator (22, 49)

fAfstemindicatoren

RDS-indicator (26)

AUTO indicator (25)

TUNED indicator (25)

FM STEREO indicator (25)

gAudio-ingangsindicatoren

hAudyssey-indicator (28, 44)

Dynamic EQ indicator (44)

Dynamic Vol indicator (45)

iHoofdtelefoonindicator (37)

jInformatiedeel

kMUTING indicator (37)

lVolumeniveau (20)

mUSB indicator (21, 22)

nSLEEP indicator (36, 47)

Display

cb dfea g

ijklm

aDIGITAL IN COAXIAL en OPTICAL aansluitingen

bCOMPONENT VIDEO IN en OUT aansluitingen

cETHERNET-poort

dFM ANTENNA stekker en AM ANTENNA

aansluiting

eHDMI IN en OUT aansluitingen

fUNIVERSAL PORT aansluiting

gSPEAKERS aansluitingen

(CENTER, FRONT, SURROUND)

hNetsnoer

iu REMOTE CONTROL aansluiting

jAansluitingen voor composite video en analoge

audio

(BD/DVD IN, VCR/DVR IN en OUT, CBL/SAT IN,

GAME IN, TV/CD IN)

kMONITOR OUT V aansluiting

lZONE 2 LINE OUT aansluitingen

mPRE OUT aansluitingen

(SURROUND BACK en SUBWOOFER)

Achterpaneel

adb c e fh

ijkl m

Zie “Aansluiten van de AV-receiver” voor

aansluitinformatie (➔pagina’s 11 op 18).

Afstandsbediening

Zie voor gedetailleerde informatie de pagina’s tussen

haakjes.

a8RECEIVER-toets (19)

bREMOTE MODE/INPUT SELECTOR toetsen (20)

cPijl, q/w/e/r, en ENTER toetsen

dSETUP-toets (39)

eLISTENING MODE toetsen (31)

fDIMMER-toets (36)

gMUTING-toets (37)

hDISPLAY-toets (36)

iVOL q/w -toets (20)

jRETURN-toets

kHOME toets (36, 50)

lSLEEP-toets (36)

■De tuner bedienen

Druk om de tuner van de AV-receiver te bedienen op de

toets TUNER (of RECEIVER).

U kunt AM of FM selecteren door herhaald te drukken op

de toets TUNER.

aPijl q/w (25)

bD.TUN toets (26)

cDISPLAY toets

dCH +/– -toets (26)

eCijfertoetsen (26)

Bedienen van de AV-receiver

*1 U kunt de component controleren door eerst de

afstandsbedieningscode in te voeren.

Zie “Afstandsbedieningscodes invoeren” voor meer details

(➔pagina 56).

Voor het bedienen van de AV-receiver, moet u de

Receivermodus selecteren door op RECEIVER te

drukken.

U kunt met de afstandsbediening ook de Onkyo Blu-

ray Disc/DVD-speler, CD-speler en andere

componenten bedienen.

Zie “Afstandsbedieningscodes invoeren” voor meer

details (➔pagina 56).

Aansluiten van AV-componenten

• Lees voor u AV-verbindingen maakt de handleidingen van uw andere AV-componenten.

• Sluit het netsnoer niet aan voor u klaar bent met alle AV-aansluitingen en deze goed hebt

gecontroleerd.

• Druk de stekkers volledig in het stopcontact, zodat ze goed contact maken (losse verbindingen

kunnen ruis of storingen veroorzaken).

• Houd audio- en videodraden verwijderd van stroomdraden en luidsprekerkabels om storing te

voorkomen.

AV-kabels en aansluitingen

*Beschikbare sampling-frequentie voor PCM ingangssignaal is 32/44,1/48/88,2/96 kHz. In geval van een HDMI-aansluiting is

176,4/192 kHz ook beschikbaar.

Opmerking

• De AV-receiver ondersteunt geen SCART-verbindingen.

• De optische digitale aansluitingen van de AV-receiver hebben afdekkingen van het sluitertype, die openen als er een optische stekker

wordt ingebracht en sluiten als deze wordt verwijderd. Druk de stekkers er volledig in.

Let op

• Houd de optische stekker recht bij het insteken en het verwijderen om schade aan de sluiter te voorkomen.

Over de AV-aansluitingen

Signaal Kabel Aansluiting Beschrijving

Video en

Audio

HDMI HDMI-verbindingen ondersteunen digitale video en audio.

Video Component video Component video scheidt de helderheids- (Y) en de

kleurverschilsignalen (PB, PR), wat leidt tot de beste

beeldkwaliteit (sommige TV-fabrikanten labelen hun

video-aansluitingen enigszins afwijkend).

Composiet video Composiet video wordt vaak gebruikt bij TV’s, VCR’s en

andere video-apparatuur.

Audio Optische digitale

audio

Met optische digitale aansluitingen kunt u genieten van

digitaal geluid, zoals PCM*, Dolby Digital of DTS. De

geluidskwaliteit is dezelfde als bij een coaxiale aansluiting.

Coaxiale digitale

audio

Met coaxiale digitale aansluitingen kunt u genieten van

digitaal geluid, zoals PCM*, Dolby Digital of DTS. De

geluidskwaliteit is dezelfde als bij een optische aansluiting.

Analoge audio

(RCA)

Analoge audioverbindingen (RCA) ondersteunen analoge

audio.

HDMI-kabel Andere kabels

: Video & Audio : Video

: Audio

Spelconsole

Blu-ray Disc/

DVD-speler

TV, projector, enz. Spelconsole

Blu-ray Disc/

DVD-speler

TV, projector, enz.

AV-receiverAV-receiver

Correct!

Verkeerd!

HDMI

Groen

Blauw

Rood

Geel

OPTICAL

Oranje

Wit

Rood

Sluit uw componenten aan op de juiste aansluitingen. De standaard ingangstoewijzingen worden hieronder weergegeven.

Zie “Aansluitingstips en videosignaalpad” voor meer informatie (➔pagina 70).

✔: Toewijzing kan worden gewijzigd (➔pagina 40).

Opmerking

*1 Als USB ingang is geselecteerd, kunt u videosignalen invoeren vanaf de AUX INPUT VIDEO-aansluiting. Videosignalen die

binnenkomen uit de AUX INPUT VIDEO worden weergegeven via de MONITOR OUT-aansluiting.

*2 Sluit de USB-poort van de AV-receiver niet aan op uw computer. Muziek op uw computer kan op deze manier niet worden

afgespeeld via de AV-receiver.

*3 Verbind een draaitafel (MM) met een ingebouwde phono-voorversterker. Als uw draaitafel (MM) er geen heeft, heeft u een in de

handel verkrijgbare phono-voorversterker nodig.

Als uw draaitafel een MC (moving coil) cartridge heeft, hebt u een in de handel verkrijgbare MC-hoofdversterker of MC-

transformator evenals een phono-voorversterker nodig. Zie de handleiding van uw draaitafel voor meer informatie.

•

Met aansluiting

kunt u audio vanaf externe componenten beluisteren en opnemen terwijl u in Zone 2 bent. U kunt audio

vanaf externe componenten in de hoofdruimte beluisteren en opnemen; u kunt in Zone 2 eveneens naar de audio luisteren.

• Met verbinding van D kunt u genieten van Dolby Digital en DTS. (Gebruik D en G) om op te nemen of ook te

luisteren in Zone 2.)

Aansluiten van componenten

De instelmenu’s worden alleen zichtbaar op een TV die op de HDMI OUT is aangesloten. Indien uw TV is

aangesloten op de MONITOR OUT V, of de COMPONENT VIDEO OUT, gebruik dan het display van de AV-

receiver bij het wijzigen van de instellingen.

Nr. Aansluiting/Poort Componenten Toewijsbaar

AAUX INPUT VIDEO Camcorder, enz.

AUDIO L/R

BUSB, AUX INPUT VIDEO*1 iPod/iPhone (video afspelen)

CUSB*2 iPod/iPhone, MP3-speler, USB-schijf

DDIGITAL IN OPTICAL 1 (GAME) Spelconsole ✔

2 (TV/CD) TV, CD-speler ✔

COAXIAL 1 (BD/DVD) Blu-ray Disc/DVD-speler ✔

2 (CBL/SAT)

Satelliet/kabel set-top box, RI docking-station, enz.

✔

ECOMPONENT

VIDEO

IN 1 (BD/DVD) Blu-ray Disc/DVD-speler, RI docking-station ✔

IN 2 (CBL/SAT)

Satelliet/kabel set-top box, RI docking-station, enz.

✔

MONITOR OUT TV, projector, enz.

FETHERNET Router

GMONITOR OUT TV, projector, enz.

BD/DVD IN Blu-ray Disc/DVD-speler

VCR/DVR IN VCR- of DVD-recorder/digitale videorecorder,

RI-dockingstation

CBL/SAT IN Satelliet/kabel set-top box, enz.

GAME IN Spelconsole, RI docking-station

TV/CD IN TV, CD-speler, cassette tape deck, MD, CD-R,

Draaitafel*3, RI docking-station

HUNIVERSAL PORT

Universele poort optioneel dockingstation (UP-A1 enz.)

A CB EDGHF

Deze paragraaf geeft uitleg over hoe de meegeleverde binnenhuis FM-antenne en AM-raamantenne moeten worden

aangesloten.

De AV-receiver ontvangt geen radiosignalen als er geen antenne is aangesloten. U moet dus een antenne aansluiten om

de tuner te gebruiken.

Opmerking

• Zodra uw AV-receiver gebruiksklaar is, moet u afstemmen op een radiostation en de antenne positioneren voor de best mogelijke

ontvangst.

• Houd de AM-raamantenne zo ver mogelijk verwijderd van uw AV-receiver, TV, luidsprekerkabels en netsnoeren.

Tip

• Indien de ontvangst niet goed is met de meegeleverde FM-binnenantenne, probeer dan een in de handel verkrijgbare FM-buitenantenne

te gebruiken.

• Indien de ontvangst niet goed is met de meegeleverde AM-binnenantenne, probeer dan een in de handel verkrijgbare AM-buitenantenne

te gebruiken.

Opmerking

• Sluit voor u het netsnoer aansluit alle luidsprekers en AV-

componenten aan.

• Het inschakelen van de AV-receiver kan leiden tot korte

spanningspieken die kunnen interfereren met andere elektrische

apparaten op hetzelfde circuit. Sluit als dit een probleem is de

AV-receiver aan op een ander stroomcircuit.

De antennes aansluiten

Aansluiten van het netsnoer

Punaises, enz.

Steek de stekker volledig

in de aansluiting.

Drukken. Draad insteken. Loslaten.

Monteren van een

AM-raamantenne

FM-binnenantenne (meegeleverd)AM-raamantenne (meegeleverd)

Let op

• Pas op dat u zich niet verwondt wanneer u

gebruikmaakt van punaises.

1Steek de stekker van het netsnoer in een

stopcontact.

Aanzetten & basisbediening

Aan-/Uitzetten van de AV-receiver

Tip

• Zie “Auto Standby” voor informatie over de instellingen voor het stroomverbruik (➔pagina 47).

Aanzetten

1Druk op het voorpaneel op 8ON/STANDBY.

Druk op de afstandsbediening op RECEIVER, gevolgd door 8RECEIVER.

De AV-receiver gaat aan en het displayvenster wordt verlicht.

Uitzetten

1Druk op het voorpaneel op 8ON/STANDBY.

Druk op de afstandsbediening op RECEIVER, gevolgd door 8RECEIVER.

De AV-receiver gaat in de standbystand. Stel om luidruchtige verrassingen bij het inschakelen van de AV-receiver

te voorkomen het volume altijd lager in voor u hem uitschakelt.

8RECEIVER

RECEIVER

8ON/STANDBY

Afspelen

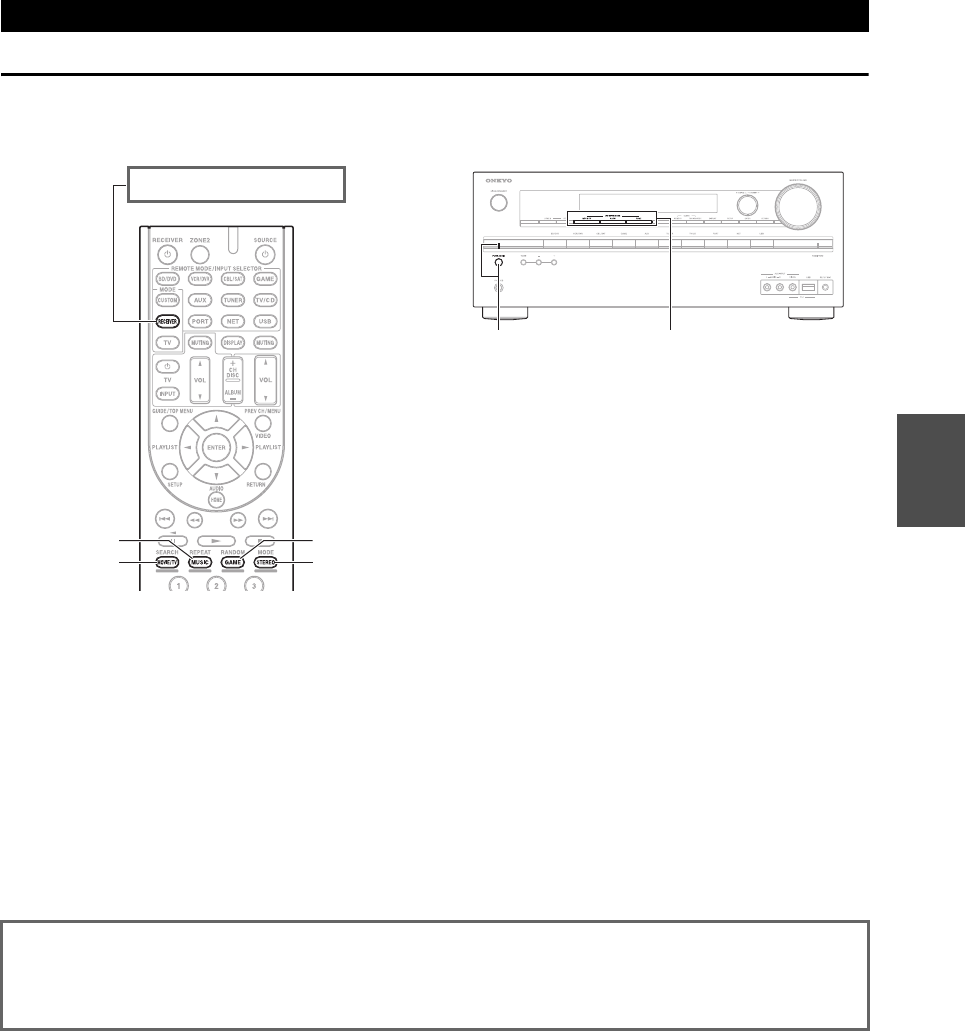

■Bedienen met de afstandsbediening

■Bediening van de AV-receiver

Zie “Andere componenten bedienen” over de bediening

van andere componenten (➔pagina 56).

De menu’s op het scherm worden alleen zichtbaar op

een TV die op de HDMI OUT is aangesloten. Indien

uw TV is aangesloten op de MONITOR OUT V, of de

COMPONENT VIDEO OUT, gebruik dan het

display van de AV-receiver bij het wijzigen van de

instellingen.

Deze paragraaf beschrijft de procedure voor het

gebruik van de afstandsbediening, tenzij anders

gespecificeerd.

De aangesloten component afspelen

1Druk op RECEIVER gevolgd door INPUT

SELECTOR.

2Start de weergave op de broncomponent.

Zie ook:

• “Een iPod/iPhone via USB afspelen”

(➔pagina 21)

• “Een USB-apparaat afspelen” (➔pagina 22)

• “Naar internetradio luisteren” (➔pagina 22)

• “Muziekbestanden vanaf een server afspelen”

(➔pagina 24)

• “Afspeelbediening op afstand” (➔pagina 24)

• “AM/FM-radio beluisteren” (➔pagina 25)

• “iPod/iPhone afspelen via Onkyo docking-station”

(➔pagina 53)

• “Andere componenten bedienen” (➔pagina 56)

3Gebruik de VOL q/w om het volume aan te passen.

4Selecteer een luisterstand en geniet!

Zie ook:

• “Het gebruik van de luistermodi” (➔pagina 31)

• “Audyssey” (➔pagina 44)

1Gebruik de ingangsselectortoetsen om de

ingangsbron te selecteren.

2Start de weergave op de broncomponent.

3Gebruik de bediening van de MASTER VOLUME

om het volume aan te passen.

4Selecteer een luisterstand en geniet!

De inhoud van USB- of netwerk-

apparaten beheren

aTOP MENU

Deze toets geeft het hoofdmenu weer voor alle media of

service.

bq/w en ENTER

Met deze toetsen navigeert u door de menu’s.

e/r

Deze toets bladert door pagina’s.

PLAYLIST e/r

In de standaardmodus (iPod/iPhone) selecteert deze toets

afspeellijsten.

Met deze toets start u het afspelen.

Met deze toets selecteert u het begin van het huidige

nummer. Wanneer u twee keer op deze toets drukt,

selecteert u het vorige nummer.

Met deze toets spoelt u het huidige nummer snel terug.

Met deze toets pauzeert u de weergave.

gSEARCH

U kunt schakelen tussen het weergavescherm en het

lijstscherm tijdens de weergave.

hDISPLAY

Met deze toets kunt u tussen de gegevens over de nummers

wisselen.

iALBUM +/–

In de standaardmodus (iPod/iPhone) selecteert deze toets

albums.

Druk eerst op USB of NET.

Opmerking

• De toetsen die u kunt gebruiken, verschillen naargelang de

apparaten en de media gebruikt voor het afspelen.

Deze paragraaf beschijft de pictogrammen die tijdens het

afspelen van media op het displayvenster verschijnen.

Deze paragraaf beschrijft hoe u muziekbestanden op de

iPod/iPhone kunt afspelen.

Compatibele iPod/iPhone-modellen

Gemaakt voor:

iPod touch (1e, 2e, 3e en 4e generatie), iPod classic, iPod

met video, iPod nano (1e, 2e, 3e, 4e, 5e en 6e generatie),

iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Opmerking

• Koppel het USB-apparaat of de USB-kabel die met uw

iPod/iPhone wordt meegeleverd niet los van de USB-poort aan

de voorkant van de AV-receiver als de melding “Connecting...”

op het display verschijnt.

Standaardmodus bedienen

De inhoudsinformatie wordt niet weergegeven op het

scherm, maar kan worden bediend met gebruik van de

iPod/iPhone of de afstandsbediening (USB).

Opmerking

• De volgende iPod-modellen worden niet ondersteund in de

Standaardmodus. Deze iPod-modellen kunnen alleen worden

bediend in de Uitgebreide modus.

– iPod met video

– iPod nano (1e generatie)

jMENU

Met deze toets keert u terug naar het hoofdmenu van radio-

uitzendingen op internet.

kRETURN

Met deze toets keert u terug naar het vorige menu.

Met deze toets spoelt u het huidige nummer snel vooruit.

Met deze toets selecteert u het volgende nummer.

Met deze toets stopt u de weergave.

oMODE

U kunt schakelen tussen Standaardmodus en Uitgebreide

modus tijdens de iPod/iPhone weergave.

pRANDOM

Met deze toets kunt u muziek willekeurig afspelen. Alle nummers in

de huidige map worden in willekeurige volgorde weergegeven. Als

alle nummers in de map een keer zijn weergegeven, worden ze

opnieuw weergegeven in een andere willekeurige volgorde. Om

willekeurig afspelen te annuleren, drukt u opnieuw op deze toets.

qREPEAT

Druk herhaaldelijk op deze toets om door de herhaalmodi te

bladeren.

Druk herhaaldelijk op REPEAT tot u Off selecteert om het

herhaald weergeven te annuleren.

Pictogrammen op het display begrijpen

Weergegeven pictogrammen

Picto-

gram

Beschrijving

Map

Track

Afspelen

Pauzeren

Snel vooruitspoelen

Snel terugspoelen

Artiest

Album

Herhaal één track

Herhaal map (USB-apparaat)

Herhalen

Willekeurig

Album willekeurig afspelen (iPod/iPhone)

Een iPod/iPhone via USB afspelen

1Druk op USB om de ingang “USB” te selecteren.

2Sluit de USB-kabel die wordt meegeleverd met de

iPod/iPhone aan op de USB-poort op de voorkant

van de AV-receiver.

Terwijl de inhoud op uw iPod/iPhone wordt gelezen,

verschijnt het bericht “Connecting...” op het display.

Het indicatielampje USB brandt (➔pagina 8). Deze

knippert als de AV-receiver de iPod/iPhone niet kan

lezen.

3Druk op MODE om naar de Uitgebreide modus te

schakelen.

Een lijst met de inhoud van uw model iPod/iPhone

verschijnt. Gebruik

voor het openen van een map.

Tip

• Met de standaardinstellingen wordt de iPod/iPhone

bediend in Standaardmodus.

• Nogmaals drukken op MODE schakelt terug naar de

Standaardmodus.

• Wanneer u de iPod/iPhone loskoppelt, slaat de AV-

receiver de modus op. Dat betekent dat als u de

iPod/iPhone in Uitgebreide modus loskoppelt, de AV-

receiver in Uitgebreide modus start wanneer u de

iPod/iPhone weer aankoppelt.

• U kunt ook de q/w, ENTER en TUNING MODE-toetsen

op het voorpaneel gebruiken. Met de TUNING MODE

kunt u schakelen tussen de modi.

• Wanneer uw iPod/iPhone wordt aangesloten met een USB-

kabel, raden we het gebruik van een officiële USB-kabel

van Apple Inc. aan.

4Gebruik q/w om een muziekbestand te selecteren,

en druk op ENTER of 1 om de weergave te

starten.

Weergegeven pictogrammen

Picto-

gram

Beschrijving

Naar andere internetradio luisteren

Voeg na stap 1 de volgende stap in “Naar vTuner

internetradio luisteren” toe om naar andere radiozenders

op internet te luisteren.

Vastleggen van de voorkeuzezenders*1

U kunt het nummer dat nu wordt afgespeeld of de zender

toevoegen aan de “My Favorites”. U kunt op internet

maximaal 40 voorkeuzezenders instellen.

Nadat u een zender aan de lijst hebt toegevoegd, kunt u

deze gewoon selecteren in het menu “My Favorites” en

op ENTER drukken om met afspelen te beginnen.

*1 Vanaf de zoekresultaten kunt u de zenders en nummers

instellen, maar niet rechtstreeks beluisteren.

■Hoofdmenu van internetradio

`Create new station:

Voeg een favoriete zender of Internetradio toe aan de

voorkeuzetoetsen.

`Rename this station:

U kunt de voorkeuzetoets een andere naam geven.

`Delete from My Favorites:

Hierdoor wordt de voorkeuzetoets verwijderd.

3Gebruik q/w om een programma te selecteren, en

druk vervolgens op ENTER.

Het afspelen begint.

Druk op MENU om de volgende menu-items te

kunnen selecteren.

`Stations like this:

Stations, zoals het station dat nu wordt

afgespeeld, wordenweergegeven.

`Add this station to My Favorites:

Hiermee wordt een station aan de lijst

toegevoegd.

Druk op TOP MENU om naar het hoofdmenu van

de Internet Radio services te gaan.

Tip

• Als u op SEARCH drukt, kunt u wisselen tussen het

afspeelscherm en het scherm met de lijst met radiozenders.

0:21

101 FM Frontper ch

MP3 64kbps 16bit/44.1kHz

- - -

1Start de internetbrowser op uw computer en typ

het IP-adres van de AV-receiver in het URL-veld

van de browser.

De browser maakt verbinding met de AV-receiver

(WEB Installatiemenu).

Opmerking

• Het IP-adres van de AV-receiver wordt getoond op het “IP

Address” scherm (➔pagina 49).

• Als u DHCP gebruikt, zal uw router niet altijd hetzelfde IP-

adres aan de AV-receiver toewijzen. Als u geen verbinding

kunt maken met de AV-receiver moet u daarom het IP-

adres van de AV-receiver opnieuw controleren op het

“Network Setup ”-scherm.

2Klik op tabblad “My Favorites”.

3Vul de vooraf gedefinieerde naam en het

internetadres (url) in.

4Klik op “Save” om de radiozender van internet op

te slaan.

5De radiozender op internet wordt vervolgens

toegevoegd aan de “My Favorites”.

1Druk op MENU met de zender geselecteerd, of als

een nummer wordt afgespeeld.

2Gebruik q/w om “Add this station to my favorites”

te selecteren en druk op ENTER.

Deze paragraaf beschrijft hoe u via de AV-receiver

muziekbestanden op een computer of mediaserver kunt

afspelen.

Windows Media Player 11 Installatie

In dit deel wordt uitgelegd hoe u Windows Media Player 11

moet configureren zodat de AV-receiver de muziekbestanden

kan weergeven die op uw computer zijn opgeslagen.

Afspelen op afstand betekent dat u met de AV-receiver in

het thuisnetwerk via de afstandsbediening de

muziekbestanden kunt afspelen die op een mediaserver of

computer zijn opgeslagen.

Windows Media Player 12 instellen

In deze paragraaf wordt uitgelegd hoe u Windows Media

Player 12 moet configureren zodat de AV-receiver de

muziekbestanden kan afspelen die op uw computer zijn

opgeslagen.

Muziekbestanden vanaf een server

afspelen

U moet de AV-receiver op uw thuisnetwerk aansluiten

(➔pagina 64).

1Start uw computer of mediaserver.

2Druk op NET.

Het scherm “NET” verschijnt. Het indicatielampje

NET brandt (➔pagina 8). Als het knippert, dient u

de netwerkverbinding te controleren.

3Gebruik q/w om “DLNA” te selecteren en druk op

ENTER.

Tip

• Druk op RETURN om terug te gaan naar het vorige

scherm.

4Gebruik q/w om een server te selecteren, en druk

vervolgens op ENTER.

Het menu wordt weergegeven conform de

serverfuncties.

Opmerking

• De zoekfunctie werkt niet met mediaservers die deze

functie niet ondersteunen.

• Foto’s en filems die op een mediaserver zijn opgeslagen,

kunnen niet via de AV-receiver worden geopend.

• Afhankelijk van de instellingen om bestanden op de

mediaserver te delen, heeft de AV-receiver mogelijk geen

toegang tot de inhoud. Zie de gebruiksaanwijzing van de

mediaserver.

5Gebruik q/w om een item te selecteren, en druk

daarna op ENTER of op 1 om het afspelen te

starten.

Opmerking

• Afhankelijk van de mediaserver, werkt 5/4/3

mogelijk niet.

• Als de melding “No Item.” verschijnt, betekent dat, dat er

geen informatie van de server gehaald kan worden.

Controleer in dat geval uw server-, netwerk- en AV-

receiver-verbindingen.

01:12 03:28

My favorite album

Artist name

My favorite song 1

WMA 128kbps 16bit/44.1kHz

1/6

1Start Windows Media Player 11.

2Vanaf het menu “Library” selecteert u “Media

Sharing”.

Het dialoogvenster “Media Sharing” verschijnt.

3Selecteer het selectievakje “Share my media” en

klik vervolgens op “OK”.

4Selecteer de AV-receiver in de lijst en klik op

“Allow”.

5Klik op “OK” om het dialoogvenster te sluiten.

Windows Media Player 11 is nu geconfigureerd.

Via de AV-receiver kunt u nu muziekbestanden in de

bibliotheek van uw Windows Media Player 11

afspelen (➔pagina 24).

Tip

• Windows Media Player 11 kunt u gratis downloaden van

de website van Microsoft.

Afspeelbediening op afstand

U moet de AV-receiver op uw thuisnetwerk aansluiten

(➔pagina 64).

1Start Windows Media Player 12.

2Vanaf het menu “Stream” selecteert u “Turn on

media streaming”.

Er verschijnt een dialoogvenster.

3Verplaats uw cursur en klik op “Turn on media

streaming”.

Er wordt een lijst met mediaservers getoond.

Afhankelijk van de netwerklocatie kan de tekst

enigszins verschillen.

4Selecteer het product in de lijst, en klik daarna op

“Allowed”.

5Klik op “OK” om het dialoogvenster te sluiten.

Windows Media Player 12 is nu geconfigureerd.

U kunt nu muziekbestanden in de bibliotheek van uw

Windows Media Player 12 afspelen.

Muziek afspelen via de afstandsbediening

Het gebruik van de tuner

Met de ingebouwde tuner kunt u AM- en FM-

radiozenders beluisteren. U kunt uw favoriete zenders als

voorkeuzezender opslaan.

U kunt tevens de stapjes van de frequentie wijzigen

(➔pagina 47).

Radiostations afstemmen

■Auto tuning-modus

1Start Windows Media Player 12.

Om via de afstandsbediening muziekbestanden af te

spelen, moet u eerst Windows Media Player 12

configureren.

2Druk op NET.

Het scherm “NET” verschijnt. Het indicatielampje

NET brandt (➔pagina 8). Als het knippert, dient u

de netwerkverbinding te controleren.

3Gebruik q/w om “DLNA” te selecteren en druk op

ENTER.

Er wordt een lijst met mediaservers getoond.

Opmerking

• U kunt de muziekbestanden niet via de afstandsbediening

afspelen als de muziekbestanden op een andere

mediaserver worden afgespeeld. U moet het afspelen van

deze muziekbestanden eerst stoppen.

4Klik in Windows Media Player 12 met de

rechtermuisknop op een muziekbestand.

Het rechterklik-menu wordt geopend. Voor het

selecteren van een andere mediaserver selecteert u de

mediaserver vanaf het Other Libraries-menu op

Windows Media Player 12.

5Selecteer de AV-receiver vanaf het rechterklik-

menu.

Het scherm “Play to” verschijnt en de receiver begint

met afspelen. Tijdens het via de afstandsbediening

afspelen van muziekbestanden kunt u vanaf het

scherm “Play to” van Windows 7 gewoon op uw

computer werken. Tijdens het afspelen via de

afstandsbediening kunnen bewerkingen, zoals

afspelen, pauze, snel vooruit, snel terugspoelen,

vorige, volgende, herhaald, willekeurig niet op de

receiver worden uitgevoerd.

6Het volume aanpassen.

U kunt het volume aanpassen door in het venster

“Remote playback” de volumeregelaar te

verschuiven. Het standaard maximale geluidsniveau

is 82 (0 dB). Om dit te wijzigen, vult u de waarde

vanaf de Web-installatie in uw browser in.

De waarde van het volume van de afstandsbediening

en de waarde van het volume van de AV-receiver

komen niet altijd overeen.

Aanpassingen die u op het volume in de AV-receiver

aanbrengt, zijn niet automatisch gelijk aan die in het

venster “Remote playback”.

AM/FM-radio beluisteren

Deze paragraaf beschrijft de procedure voor het

gebruik van de toetsen op het voorpaneel, tenzij

anders gespecificeerd.

1Druk herhaaldelijk op TUNER om “AM” of “FM”

te selecteren.

In dit voorbeeld werd FM geselecteerd.

Telkens als u op de TUNER-toets drukt, wisselt de

radioband tussen AM en FM.

(Huidige display hangt af van het land.)

1Druk op de toets TUNING MODE zodat de

indicator AUTO op het scherm zichtbaar wordt.

2Druk op TUNING q/w.

Het zoeken stopt als een station wordt aangetroffen.

Als er op een station is afgestemd, verschijnt de

TUNED-indicator. Als er wordt afgestemd op een

stereo FM-station, wordt de FM STEREO indicator

op het scherm zichtbaar, zoals afgebeeld.

Tip

• Het afstemmen van zwakke FM-stereo stations

Indien het signaal van een stereo FM-station zwak is, kan

het onmogelijk zijn om een goede ontvangst te hebben.

Schakel in dit geval over op de handmatige tuning-modus,

en luister naar het station in mono.

Band Frequentie

TUNED

TERE

AUTO

■Handmatige tuning-modus

In de handmatige tuning-modus worden de FM-stations in

mono ontvangen.

■Stations afstemmen via de frequentie

U kunt rechtstreeks afstemmen op AM en FM stations

door hun frequentie in te voeren.

Het opslaan van AM/FM-voorkeuzezenders

U kunt een combinatie van tot 40 favoriete AM/FM

radiostations opslaan als voorkeuzezender.

■Voorkeuzezender selecteren

■Voorkeuzezenders wissen

Het gebruik van RDS

Als er op een RDS-station is afgestemd, verschijnt de

RDS-indicator.

Wanneer het station tekstinformatie uitzendt, kan de tekst

worden weergegeven.

■Wat is RDS?

RDS staat voor Radio Data System en is een methode

voor het meezenden van informatie met FM-

radiosignalen. Het werd ontwikkeld door de European

Broadcasting Union (EBU) en is beschikbaar in de meeste

Europese landen. Veel FM-stations maken er

tegenwoordig gebruik van. Naast het zichtbaar maken van

tekstinformatie, kan RDS u ook helpen om radiostations te

vinden op type (bijv. nieuws, sport, rock, enz.).

De AV-receiver ondersteunt vier types RDS-informatie:

PS (Program Service)

Als u afstemt op een RDS-station dat PS-informatie

uitzendt, wordt de naam van het station zichtbaar. Als u op

de toets DISPLAY drukt ziet u gedurende 3 seconden de

frequentie.

RT (Radio Text)

Als u afstemt op een RDS-station dat tekstinformatie

uitzendt, wordt de tekst zichtbaar op het display zoals

beschreven in het volgende deel.

PTY (Program Type)

Hiermee kunt u naar RDS radiostations zoeken op type

(➔pagina 27).

TP (Traffic Program)

Hiermee kunt u naar RDS radiostations zoeken die

verkeersinformatie uitzenden (➔pagina 27).

Opmerking

•

In sommige gevallen zijn de lettertekens die worden weergegeven

op de AV-receiver niet dezelfde als de tekens die worden

uitgezonden door het radiostation. Verder kunnen er ook

onverwachte lettertekens worden weergegeven, als er niet

ondersteunde lettertekens worden ontvangen. Dit is geen storing.

• Indien het signaal van een RDS-station zwak is, kan de RDS-

informatie onderbroken of helemaal niet worden weergegeven.

1Druk op de TUNING MODE toets zodat de AUTO

indicator op het scherm onzichtbaar wordt.

2Houd de TUNING q/w toets ingedrukt.

De frequentie wijzigt niet meer als u de toets loslaat.

Druk herhaaldelijk op de toetsen om de frequentie

stap voor stap te wijzigen.

1Druk op de afstandsbediening herhaaldelijk op de

toets TUNER om “AM” of “FM” te selecteren,

gevolgd door de toets D.TUN.

(Huidige display hangt af van het land.)

2Gebruik binnen 8 seconden de cijfertoetsen om de

frequentie van het radiostation in te voeren.

Om bijvoorbeeld af te stemmen op 87.5 (FM), drukt u

op 8, 7, 5.

Als u het verkeerde nummer hebt ingevuld, kunt u dit

na 8 seconden opnieuw proberen.

1Stem af op het AM/FM-station dat u wilt opslaan

als voorkeuzezender.

Zie de vorige paragraaf.

2Druk op MEMORY.

Het zendernummer knippert.

(Huidige display hangt af van het land.)

3Gebruik als het zendernummer knippert

(ongeveer 8 seconden) de PRESET e/r toetsen

om een voorkeuzezender te kiezen tussen 1 en 40.

4Druk nogmaals op de MEMORY toets om het

station of het kanaal op te slaan.

Het station of het kanaal wordt opgeslagen en het

zendernummer stopt met knipperen.

Herhaal deze procedure voor al uw favoriete AM/FM

radiostations.

1Gebruik voor het selecteren van een

voorkeuzezender PRESET e/r op de AV-

receiver, of CH +/– op de afstandsbediening.

Tip

•

U kunt ook de cijfertoetsen gebruiken op de afstandsbediening

om rechtstreeks een voorkeuzezender te selecteren.

1Selecteer de voorkeuzezender die u wilt wissen.

Zie de vorige paragraaf.

2Druk terwijl u de toets MEMORY ingedrukt houdt

op de toets TUNING MODE.

De voorkeuzezender wordt gewist en het nummer

ervan verdwijnt van het display.

RDS werkt alleen in gebieden waar RDS-

uitzendingen beschikbaar zijn.

■Weergeven van radiotekst (RT)

■Zenders zoeken op type (PTY)

U kunt naar radiozenders zoeken op type.

■Luisteren naar verkeersinformatie (TP)

U kunt zoeken naar stations die verkeersinformatie

uitzenden.

RDS Programmatypes (PTY)

1Druk eenmaal op RT/PTY/TP.

De RT informatie scrollt over het display.

Opmerking

• De melding “Waiting” kan verschijnen terwijl de AV-

receiver wacht op RT-informatie.

• Als de melding “No Text Data” op het display verschijnt,

is er geen RT informatie beschikbaar.

1Druk twee keer op RT/PTY/TP.

Het huidige programmatype verschijnt op het display.

2Gebruik de PRESET e/r toetsen om het

gewenste programmatype te selecteren.

Zie de tabel verder in dit hoofdstuk.

3Druk op ENTER om met zoeken te starten.

De AV-receiver zoekt tot een zender wordt gevonden

van het door u opgegeven type, waarop de receiver

kort op dit punt stopt voordat de receiver verdergaat

met zoeken.

4Druk op ENTER wanneer een zender is gevonden

die u wilt beluisteren.

De melding “Not Found” verschijnt als er geen

zender wordt gevonden.

1Druk drie keer op de toets RT/PTY/TP.

Als de huidige radiozender ook verkeersinformatie

(TP-Traffic Program) geeft, verschijnt “[TP]” op het

display, en wordt de verkeersinformatie hoorbaar

zodra deze wordt uitgezonden. Als “TP” zonder

vierkante haken verschijnt, zendt de zender geen

verkeersinformatie uit.

2Druk op ENTER om naar een zender te zoeken die

ook verkeersinformatie geeft.

De AV-receiver zoekt totdat een zender wordt

gevonden die ook verkeersinformatie geeft.

De melding “Not Found” verschijnt als er geen

zender wordt gevonden.

Type Display

None None

Nieuws News

Zaken Affairs

Informatie Info

Sport Sport

Onderwijs Educate

Drama Drama

Cultuur Culture

Wetenschap en technologie Science

Diverse Varied

Pop muziek Pop M

Rock muziek Rock M

Ontspannende muziek Easy M

Licht klassiek Light M

Klassiek Classics

Andere muziek Other M

Het weer Weather

Financies Finance

Kinderprogramma’s Children

Sociaal Social

Religie Religion

Bellen Phone In

Reizen Travel

Ontspanning Leisure

Jazz muziek Jazz

Country muziek Country

Nationale muziek Nation M

Oldies muziek Oldies

Folk muziek Folk M

Documentair Document

Alarmtest TEST

Alarm Alarm!

Basisfuncties gebruiken

Met de meegeleverde geijkte microfoon bepaalt de

Audyssey 2EQ® automatisch het aantal aangesloten

luidsprekers, hun grootte omwille van de basweergave, de

optimale crossover-frequenties voor de subwoofer (indien

aangesloten), en de afstanden vanaf de primaire

luisterpositie.

Audyssey 2EQ verwijdert daarna de vervorming die door

de akoestiek van de ruimte wordt veroorzaakt, door de

akoestische problemen te detecteren binnen het

luistergebied in zowel het frequentie- als het tijdsdomein.

Het resultaat is een helder, uitgebalanceerd geluid voor

iedereen. Audyssey 2EQ kan worden gebruikt met

Audyssey Dynamic EQ® en

Audyssey Dynamic Volume® (➔pagina’s 44, 45)

Sluit al uw luidsprekers aan en zet ze op hun plaats

voordat u deze functie gebruikt.

Audyssey 2EQ biedt twee manieren om te meten: de

“Audyssey Quick Start” en “Audyssey 2EQ Full

Calibration”.

•“Audyssey Quick Start” gebruikt de meting van één

positie om alleen de luidsprekerinstelling uit te voeren.

•“Audyssey 2EQ Full Calibration” gebruikt de meting

vanaf drie posities voor het behalve instellen van de

luidsprekers ook het corrigeren van de klank in de

ruimte.

Elke manier van meten duurt respectievelijk 2 en 10

minuten.

De totale meetduur is afhankelijk van het aantal

luidsprekers.

Meetprocedure

Om een luisteromgeving te creëren in uw thuistheater

waarvan alle luisteraars kunnen genieten, voert

Audyssey 2EQ metingen uit op drie verschillende plaatsen

binnen het luistergebied. Plaats de microfoon met behulp

van een statief op oorhoogte van een zittende luisteraar en

richt hem op het plafond. Houd de microfoon niet in de

hand tijdens de meting: dit zal leiden tot onnauwkeurige

resultaten.

aEerste meetpositie

Ook wel hoofd-luisterpositie (Main Listening

Position) genoemd. Dit verwijst naar de meest

centrale positie waar men normaal zou gaan zitten

binnen de luisteromgeving. Audyssey 2EQ gebruikt

de metingen vanaf deze positie om de

luidsprekerafstand, het niveau, de polariteit, en de

optimale crossover-waarde voor de subwoofer te

berekenen.

bTweede meetpositie

Aan de rechterzijde van het luistergebied.

cDerde meetpositie

Aan de linkerzijde van het luistergebied.

De afstanden tussen de punten a en b en a en c

moeten minstens 1 meter bedragen.

Opmerking

• Maak de ruimte zo stil mogelijk. Achtergrondlawaai en Radio

Frequency Interference (RFI) kan de ruimtemetingen verstoren.

Sluit de ramen, schakel tv’s, radio’s, de airco, TL-lampen,

huishoudapparaten, lichtdimmers en andere apparaten uit.

Schakel de gsm uit (zelfs indien niet in gebruik) of plaats hem

buiten bereik van alle audio elektronische apparaten.

• De microfoon registreert testtonen die worden afgespeeld via

iedere luidspreker als Audyssey 2EQ ruimtecorrectie en

luidsprekerinstelling worden uitgevoerd.

• Audyssey 2EQ Ruimtecorrectie en luidsprekerinstelling kunnen

niet worden uitgevoerd als er een hoofdtelefoon is aangesloten.

De automatische

luidsprekerinstellingen gebruiken

1Zet de AV-receiver en de aangesloten TV aan.

Selecteer op de TV de ingang waarop de AV-receiver

is aangesloten.

2Plaats de microfoon voor luidsprekerinstallatie op

de hoofd-luisterpositie a, en sluit deze aan op de

SETUP MIC aansluiting.

Wanneer op de UNIVERSAL PORT-aansluiting op

de AV-receiver een extra component wordt

aangesloten, kan het menu voor luidsprekerinstelling

op het scherm verschijnen.

Opmerking

• De instelmenu’s worden alleen zichtbaar op een TV die op

de HDMI OUT is aangesloten. Indien uw TV is

aangesloten op de MONITOR OUT V, of de

COMPONENT VIDEO OUT, gebruik dan het display van

de AV-receiver bij het wijzigen van de instellingen.

3Gebruik q/w voor het selecteren van “Audyssey

Quick Start” of “Audyssey 2EQ Full Calibration”.

acb

: Luistergebied a tot c: Luisterpositie

Microfoon luidsprekerinstelling

SETUP MIC aansluiting

Opmerking

• U kunt de Audyssey 2EQ ruimtecorrectie en

luidsprekerinstelling op elk moment van deze procedure

annuleren door de meetmicrofoon los te koppelen.

• Sluit geen luidsprekers aan en koppel ze niet los tijdens de

Audyssey 2EQ ruimtecorrectie en luidsprekerinstelling.

• Als de AV-receiver gedempt is (mute aan), zal het automatisch

worden ingeschakeld wanneer de Audyssey 2EQ

ruimtecorrectie en luidsprekerinstelling start.

• Wijzigingen aan de ruimte na Audyssey 2EQ ruimtecorrectie en

luidsprekerinstelling maken dat u de Audyssey 2EQ

ruimtecorrectie en luidsprekerinstelling opnieuw moet

uitvoeren, omdat de EQ-kenmerken gewijzigd kunnen zijn.

Foutmeldingen

Tijdens de Audyssey 2EQ® ruimtecorrectie en

automatische luidsprekerinstelling kan één van de

volgende foutmeldingen verschijnen.

De opties zijn:

`Retry:

Probeer het opnieuw.

`Cancel:

Annuleer de Audyssey 2EQ Ruimtecorrectie en

luidsprekerinstelling.

• Ambient noise is too high.

Het achtergrondlawaai is te luid. Verwijder de bron van

het geluid en probeer het opnieuw.

• Speaker matching error!

Het aantal gedetecteerde luidsprekers verschilt van de

eerste meting. Controleer de luidsprekeraansluiting.

• Writing Error!

Deze melding verschijnt als het opslaan is mislukt.

Probeer opnieuw op te slaan. Als deze melding na 2 of 3

pogingen nog verschijnt, neem dan contact op met uw

Onkyo-leverancier.

• Speaker Detect Error

Deze melding verschijnt als er geen luidspreker wordt

gedetecteerd. “No” betekent dat er geen luidspreker is

gedetecteerd.

Tip

• Zie “Luidsprekerconfiguratie” voor de juiste instellingen

(➔pagina 12).

De instellingen van uw luidsprekers

handmatig wijzigen

U kunt handmatig wijzigingen aanbrengen aan de

instellingen die werden gevonden tijdens de

Audyssey 2EQ ruimtecorrectie en de

luidsprekerinstelling.

Zie ook:

• “Sp Config (Luidsprekeropstelling)” (➔pagina 41)

• “Sp Distance (Luidsprekerafstand)” (➔pagina 42)

• “Level Cal (Luidsprekerkalibratie)” (➔pagina 42)

4Druk op ENTER.

Audyssey 2EQ® Ruimtecorrectie en

luidsprekerinstelling start.

Zodra Audyssey 2EQ ruimtecorrectie en

luidsprekerinstallatie actief is, hoort u vanuit elke

luidspreker testtonen. Dit proces duurt enkele

minuten. Gelieve niet te praten tijdens de metingen

en ga niet tussen de microfoon en de luidsprekers

staan.

Koppel de microfoon voor het instellen van de

luidsprekers niet los tijdens de Audyssey 2EQ

ruimtecorrectie en luidsprekerinstelling, tenzij u de

installatie wilt annuleren.

Als u “Audyssey Quick Start” selecteert, gaat u naar

stap 7.

5Plaats de meetmicrofoon op de volgende positie, en

druk vervolgens op ENTER.

Audyssey 2EQ voert nog meer metingen uit. Dit

proces duurt enkele minuten.

6Plaats, zodra dat gevraagd wordt de

meetmicrofoon op de volgende positie, en herhaal

stap 5.

7Gebruik q/w voor het selecteren van een optie en

druk vervolgens op ENTER.

De opties zijn:

`Save:

Sla de berekende instellingen op, en sluit de

Audyssey 2EQ ruimtecorrectie en

luidsprekerinstelling.

`Cancel:

Annuleer de Audyssey 2EQ Ruimtecorrectie en

luidsprekerinstelling.

Opmerking

• U kunt de berekende instellingen voor de

luidsprekeropstelling, de luidsprekerafstanden, en de

luidsprekerniveaus bekijken met gebruik van de e/r.

8Gebruik q/w voor het selecteren van een doel en

gebruik e/r om de instelling te wijzigen.

Nadat de resultaten van Audyssey 2EQ zijn

opgeslagen, toont het menu de instellingen

“Audyssey” (➔pagina 44), “Dynamic EQ”

(➔pagina 44), “Dynamic Volume”

(➔pagina 45).

Opmerking

• Wanneer “Audyssey Quick Start” gebruikt is om te

meten, kan “Audyssey” niet worden geselecteerd.

• Deze instellingen gelden voor alle ingangsselectoren.

9Druk op ENTER.

Koppel de luidspreker-meetmicrofoon los.

Subwoofer : Yes

Front : Small

Center : Small

Surround : Small

Surr Back : Small

Surr Back Ch : 2ch

Crossover : 100Hz

Save

Cancel

2EQ: Auto Setup

Audyssey

<- Review Speaker Configuration ->

Retry

Cancel

Ambient noise is too high.

2EQ: Auto Setup

Audyssey

Foutmelding

Het gebruik van een elektrische subwoofer

Indien u een subwoofer met eigen voeding gebruikt, die

een erg lage frequentie op een zeer laag volume afgeeft,

wordt dit mogelijk niet gedetecteerd door de

Audyssey 2EQ® ruimtecorrectie en de

luidsprekerinstelling.

Indien de “Subwoofer” zichtbaar wordt op het “Review

Speaker Configuration” scherm als “No” moet u het

volume van de subwoofer verhogen tot halverwege, deze

instellen op de hoogste crossover-frequentie, en daarna

proberen de Audyssey 2EQ ruimtecorrectie en de

luidsprekerinstelling opnieuw uit te voeren. Merk op dat

indien het volume te hoog is en het geluid vervormd

wordt, er detectieproblemen op kunnen treden. Gebruik

dus een aangepast volume. Indien de subwoofer een

laagdoorlaatfilter schakelaar heeft, deze op Off of Direct

zetten. Zie voor meer informatie de gebruiksaanwijzing

van uw subwoofer.

Akoestiekfuncties selecteren

Zie “Over luistermodi” voor gedetailleerde informatie over de luistermodi (➔pagina 32).

■Toetsen voor luistermodi

MOVIE/TV-toets

Deze toets selecteert de luistermodi, bedoeld voor

gebruik bij film en TV.

MUSIC-toets

Deze toets selecteert de luistermodi, bedoeld voor

gebruik bij muziek.

GAME-toets

Deze toets selecteert de luistermodi, bedoeld voor

gebruik bij videospellen.

STEREO-toets

Met deze toets selecteert u de Stereo luistermodus en de

Alle kanalen Stereo luistermodus.

PURE AUDIO-toets en indicator

Met deze toets selecteert u de luistermodus Pure Audio.

Als deze modus is geselecteerd, zijn het display van de

AV-receiver en de videocircuits uitgeschakeld. De

indicator gaat branden wanneer deze modus

geselecteerd is. Nogmaals op deze toets drukken om de

vorige luistermodus te selecteren.

Het gebruik van de luistermodi

GAME

STEREO

MOVIE/TV

MUSIC

Druk eerst op RECEIVER.

MOVIE/TV, MUSIC, GAMEPURE AUDIO

• De luistermodi Dolby Digital en DTS kunnen alleen worden geselecteerd indien uw Blu-ray Disc/DVD-speler aangesloten is

op de AV-receiver met een digitale audioverbinding (coaxiaal, optisch, of HDMI).

• De luistermodi die u kunt selecteren, hangt af van het formaat van het ingangssignaal. Om het formaat te controleren, zie

“Weergeven van de broninformatie” (➔pagina 36).

• Indien er een hoofdtelefoon is aangesloten, kunt u de volgende luistermodi selecteren: Pure Audio, Mono, Direct, en Stereo.

Over luistermodi

De luistermodi van de AV-receiver kunnen uw luisterruimte omvormen in een film- of concertzaal, met high fidelity en

een verbazingwekkend surround-geluid.

■Verklarende opmerkingen

Ingangsbron

De volgende audioformaten worden ondersteund door de luistermodi.

Luidsprekeropstelling

Deze afbeelding toont welke luidsprekers in elk kanaal zijn geactiveerd. Zie “Sp Config (Luidsprekeropstelling)” voor de

luidsprekerinstelling (➔pagina 41).

a Voorluidsprekers

b Middelste luidspreker

c Surround-luidsprekers

d Surround-achterluidsprekers

e Subwoofer

ADit is mono (monofoon) geluid.

SDit is stereo (stereofoon) geluid. Twee onafhankelijke audiosignaalkanalen worden weergegeven via twee luidsprekers.

DDit is 5.1-kanaal surroundgeluid. Dit surroundsysteem heeft 5 hoofdkanalen met geluid en een zesde subwooferkanaal

(punt 1 kanaal genoemd).

FDit is 7.1-kanaal surroundgeluid. Dit is een verdere geluidsverbetering naar 5.1-kanaalgeluid met twee aanvullende

luidsprekers die een grotere geluidsontwikkeling en preciezere geluidspositionering.

GDit is DTS-ES-surroundgeluid. Dit surroundsysteem kan een discrete of een matrix-gecodeerde zesde kanaal

produceren vanuit bestaand DTS 5.1-gecodeerd materiaal.

HDit is Dolby Digital EX-surroundgeluid. Dit levert een midden achter-surroundkanaal vanuit 5.1-kanaalbronnen.

cba

ZXCN

■Onkyo-Original DSP luistermodi

■Luistermodi

Listening Mode Beschrijving Ingangs-

bron

Luidspreker-

opstelling

Orchestra Geschikt voor klassieke of operamuziek. Deze modus accentueert de

surround-kanalen, zodat het stereobeeld verbreedt, en simuleert de

natuurlijke galm van een grote zaal.

Unplugged Geschikt voor akoestische instrumenten, zang, en jazz. Deze modus

accentueert het stereobeeld vooraan, wat de indruk geeft dat u zich recht

voor het podium bevindt.

Studio-Mix Geschikt voor rock of popmuziek. Luisteren naar muziek in deze modus

creëert een levendig geluidsveld met een krachtig geluidsbeeld, zoals in een

club of op een rockconcert.

TV Logic Deze modus voegt realistisch geluid toe aan TV-shows, geproduceerd in een

TV-studio, surround-effecten aan de volledige sound, en duidelijkheid aan

de stemmen.

Game-RPG In deze modus heeft het geluid een dramatisch effect met een gelijkaardige

atmosfeer als de Orkestmodus.

Game-Action In deze modus is het geluidsveld verschillend met nadruk op het basgeluid.

Game-Rock In deze modus wordt de geluidsdruk benadrukt om het live-gevoel te

verhogen.

Game-Sports In deze modus wordt de galm verhoogd en het geluidsveld enigszins

verminderd.

All Ch Stereo Ideaal voor achtergrondmuziek. Deze modus vult de volledige luisterruimte

met stereogeluid vanaf de voor-, surround-, en de surround

achterluidsprekers.

XCN

Full Mono In deze modus geven alle luidsprekers hetzelfde geluid in mono, zodat het

geluid dat u hoort hetzelfde is, ongeacht de plaats waar u zich bevindt in de

luisterruimte.

T-D (Theater-

Dimensional)

Bij deze modus kunt u genieten van virtueel surround-geluid, zelfs met

slechts twee of drie luidsprekers. Dit werkt door het regelen van de manier

waarop het geluid het linker- en het rechteroor van de luisteraar bereikt.

Goede resultaten kunnen onmogelijk zijn als er teveel galm is, zodat we u

adviseren deze modus alleen te gebruiken in een omgeving met weinig of

geen natuurlijke galm.

ZXC

Listening Mode Beschrijving Ingangs-

bron

Luidspreker-

opstelling

Pure Audio*1 In deze modus worden het display en de videocircuits uitgeschakeld,

waardoor de mogelijke ruisbronnen worden geminimaliseerd voor ultieme

kwaliteit bij de high-fidelity weergave. A/V Sync heeft geen effect op de

analoge radio. (Omdat de videocircuits uitgeschakeld zijn, kunnen alleen

videosignalen die binnen komen via HDMI IN worden weergegeven vanaf

HDMI OUT.)

ZXC

Direct In deze modus wordt de audio van de ingangsbron weergegeven zonder

surround-sound bewerking. De luidsprekeropstelling (aanwezigheid van

luidsprekers) en luidsprekerafstanden zijn ingeschakeld, maar veel van de

verwerking die is ingesteld via Home is uitgeschakeld. A/V Sync heeft geen

effect op de analoge radio. Zie “Geavanceerde instellingen” voor meer

details (➔pagina 39).

Stereo Het geluid wordt weergegeven door de voorluidsprekers links en rechts en de

subwoofer.

Mono Gebruik deze modus om te kijken naar een oude film met een mono

geluidsspoor, of gebruik de modus bij geluidssporen in een vreemde taal die

is opgenomen in de linker en rechter kanalen van sommige films. Dit kan

ook worden toegepast bij DVD’s of andere bronnen met multiplex geluid,

zoals karaoke DVD’s.

Multichannel Deze modus wordt gebruikt bij PCM multikanaals bronnen. D

XCN

Or c es t rah

Unp uggedl

Stu io–Mi xd

TV og icL

Gam –RPGe

Gam –Ac t i o ne

Gam –Ro c ke

Gam –Spor tse

Al l Ch Stereo

Fu l Monol

T–D

PureAAud i o

Di rect

Stereo

Mono

Mu l t ich

Dolby Pro Logic IIx

Dolby Pro Logic II

Dolby Pro Logic IIx Deze modus breidt 2-kanaals bronnen uit naar 7.1-

kanaalweergave. Hierbij ontstaat een erg natuurlijke en naadloze

geluidservaring die de luisteraar volledig omgeeft. Net als bij muziek en film

kunnen ook videospellen voordeel hebben van dramatische ruimtelijke

effecten. Als u geen gebruikmaakt van surround achterluidsprekers, wordt

Dolby Pro Logic II gebruikt in plaats van Dolby Pro Logic IIx.

• Dolby PLIIx Movie

Gebruik deze modus bij om het even welke stereo of Dolby Surround (Pro

Logic) film (bijv. TV, DVD, VHS).

• Dolby PLIIx Music

Gebruik deze modus bij om het even welke stereo of Dolby Surround (Pro

Logic) muziekbron (bijv. CD, radio, cassette, TV, VHS, DVD).

• Dolby PLIIx Game

Gebruik deze modus bij videospellen, met name die met een Dolby Pro

Logic II logo.

S XCN

• Dolby PLIIx Movie, Dolby PLIIx Music

Deze modi maken gebruik van de modi Dolby Pro Logic IIx om 5.1-

kanaalbronnen uit te breiden voor 7.1-kanaalweergave.

Dolby EX Deze modi breiden 5.1-kanaals bronnen uit naar 6.1/7.1-kanaals weergave.

Ze zijn bijzonder geschikt voor Dolby EX geluidstracks, die een matrix-

gecodeerd surround achterkanaal gebruiken. Het bijkomend kanaal voegt

een extra dimensie toe en zorgt voor een omhullende geluidservaring, perfect

voor roterende en fly-by geluidseffecten.

Dolby Digital In deze modus wordt de audio van de ingangsbron weergegeven zonder

surround-sound bewerking. De luidsprekeropstelling (aanwezigheid van

luidsprekers), cross-over-frequenties, luidsprekerafstanden, de A/V Sync-

instellingen en veel van de verwerking die is ingesteld via Home is

ingeschakeld. Zie “Geavanceerde instellingen” voor meer details

(➔pagina 39).

D XCN

Dolby Digital Plus*2 D

XCN

Dolby TrueHD D

XCN

DTS D XCN

DTS-HD High

Resolution Audio

XCN

DTS-HD Master

Audio

DTS Express D XCN

DSD*3

DTS 96/24 Deze modus is bedoeld voor gebruik bij DTS 96/24-bronnen. Dit is hoge

resolutie-DTS met een 96 kHz sampling-frequentie en 24-bit resolutie, voor

een superieure getrouwheid. Gebruik deze modus bij DVD’s met het logo

DTS 96/24.

D XCN

DTS-ES Discrete*4 Deze modus is bedoeld voor gebruik bij DTS-ES Discrete soundtracks, die

gebruik maken van een discreet surround achterkanaal voor een echte

6.1/7.1-kanaals weergave. De zeven totaal afzonderlijke audiokanalen

bieden een beter ruimtelijk beeld en een 360-graden geluidsveld, perfect

voor geluid dat zich verplaatst over de surround-kanalen. Gebruik deze

modus bij DVD’s met het logo DTS-ES, vooral dvd’s met een DTS-ES

Discrete geluidsspoor.

DTS-ES Matrix*4 Deze modus is bedoeld voor gebruik bij DTS-ES Matrix geluidssporen, die

gebruik maken van een matrix-gecodeerd achterkanaal voor 6.1/7.1-kanaals

weergave. Gebruik deze modus bij DVD’s met het logo DTS-ES, vooral

dvd’s met een DTS-ES Matrix geluidsspoor.

Listening Mode Beschrijving Ingangs-

bron

Luidspreker-

opstelling

PL Mov i e

PL Mus i c

PL Game

PL x Mov i e

PL x Music

PL x Game

Dolby EX

Dolby D EX

Dolby D

Dolby D +

Dolby TrueHD

DTS

DTS–HD HR

DTS–HD MSTR

DTS Ex p r e s s

DSD

DTS 96 / 24

ES iscreteD

ES a t r i xM

Opmerking

*1 Pure Audio kan niet worden geselecteerd wanneer Zone 2 actief is.

Als u Zone 2 activeert terwijl Pure Audio geselecteerd is, wordt de luistermodus bovendien automatisch naar Direct geschakeld.

*2 Voor de Blu-ray discs wordt Dolby Digital gebruikt in een 3.1/5.1-kanaal luidsprekersysteem.

*3 AV-receiver kan het DSD-signaal invoeren vanaf HDMI IN. Afhankelijk van de speler kan het instellen van de uitgang op de zijkant

van de speler op PCM voor beter geluid zorgen.

*4 DTS wordt gebruikt als er geen surround achterluidsprekers zijn.

• De luistermodi kunnen niet worden geselecteerd bij sommige bronformaten.

Neo:6 Deze modus breidt elke 2-kanaals bron uit naar 7.1-kanaals weergave. De

modus maakt gebruik van zeven volle bandbreedte kanalen aan matrix

decodering voor matrix-gecodeerd materiaal, wat leidt tot een erg natuurlijke

en naadloze geluidservaring, die de luisteraar volledig omgeeft.

•Neo:6 Cinema

Gebruik deze modus bij om het even welke stereo film (bijv., TV, DVD,

VHS).

•Neo:6 Music

Gebruik deze modus bij om het even welke stereo muziekbron (bijv., CD,

radio, cassette, TV, VHS, DVD).

SXCN

Deze modus gebruikt Neo:6 om 5.1-kanaals bronnen uit te breiden naar

6.1/7.1-kanaals weergave.

Listening Mode Beschrijving Ingangs-

bron

Luidspreker-

opstelling

Neo 6:

Neo 6:Neo 6 C i nema:

Neo 6 Music:

Als u een u-geschikte Onkyo component aansluit, moet

u het ingangsdisplay configureren zodat u correct kan

werken.

Deze instelling kan alleen worden uitgevoerd vanaf het

voorpaneel.

U kunt het geluid van de AV-receiver tijdelijk dempen

(mute).

Dit deel beschrijft hoe de geselecteerde ingangsbron kan

worden opgenomen met een component met

opnamemogelijkheden, en hoe audio en video van

verschillende bronnen kunnen worden opgenomen.

AV-opnames

Audio-bronnen kunnen met een recorder (bijv. cassette

tape deck, CDR, MD-recorder) worden opgenomen.

Videobronnen kunnen worden opgenomen met een

videorecorder (bijv. VCR, DVD-recorder).

Het ingangsdisplay veranderen

1Druk op TV/CD, GAME of VCR/DVR.

“TV/CD”, “GAME” of “VCR/DVR” verschijnt op

het display.

2Houd dezelfde toets ingedrukt (ongeveer

3 seconden) om het ingangsdisplay te wijzigen.

Herhaal deze stap om het gewenste ingangsdisplay te

selecteren.

■TV/CD:

■GAME:

■VCR/DVR:

Opmerking

•DOCK kan niet worden geselecteerd voor meerdere

ingangsselectoren tegelijkertijd.

• Voer de juiste bedieningscode van de afstandsbediening in

voordat u de afstandsbediening voor het eerst gebruikt

(➔pagina 56).

TV/CD → DOCK

→

TAPE

GAME ↔ DOCK

VCR/DVR ↔ DOCK

Het geluid dempen van de AV-receiver

1Druk op RECEIVER gevolgd door MUTING.

Het geluid wordt gedempt en de indicator MUTING

knippert op het display.

Tip

• Om het geluid weer in te schakelen, nogmaals drukken op

de toets MUTING, of het volume regelen.

• De functie voor het dempen van het geluid (Mute) wordt

automatisch geannuleerd als de AV-receiver op standby

wordt gezet.

Het gebruik van de hoofdtelefoon

1Sluit een stereo hoofdtelefoon met een standaard

stekker (6,3 mm) in de PHONES-aansluiting.

Opmerking

• Draai altijd het volume omlaag voordat u uw hoofdtelefoon

aansluit.

• Zodra de hoofdtelefoonplug in de PHONES-jack wordt

gestoken, worden de luidsprekers uitgeschakeld.

• Als u een hoofdtelefoon aansluit, wordt de luistermodus op

Stereo gezet, tenzij deze al is ingesteld op Stereo, Mono,

Direct, of Pure Audio.

Opnemen

1Gebruik de ingangsselectortoetsen om de bron te

selecteren die u wilt opnemen.

U kunt tijdens de opname de bron bekijken. De

MASTER VOLUME-regeling van de AV-receiver

heeft geen invloed op de opname.

2Start de opname op uw recorder.

3Start de weergave op de broncomponent.

Indien u een andere ingangsbron selecteert tijdens de

opname, zal die ingangsbron worden opgenomen.

Het opnemen van afzonderlijke AV-bronnen

Hier kunt u audio en video opnemen van verschillende

bronnen, zodat u audio over uw video-opnames kunt

dubben. Deze functie werkt dankzij het feit dat als er een

zuivere audio-ingangsbron (TV/CD) wordt geselecteerd,

de video-ingangsbron ongewijzigd blijft.

In het volgende voorbeeld worden audio van de CD-

speler, die is aangesloten op de TV/CD IN, en video van

de camcorder, die is aangesloten op de AUX INPUT

VIDEO aansluiting, opgenomen door de VCR die is

aangesloten op de VCR/DVR OUT aansluitingen.

1Maak de camcorder en de CD-speler klaar voor

weergave.

2Maak de VCR klaar voor opnemen.

3Druk op de AUX ingangsselectortoets.

4Druk op de TV/CD ingangsselectortoets.

Hiermee selecteert u de CD-speler als audiobron,

maar blijft de camcorder de videobron.

5Start de opname op de VCR en start de weergave

op de camcorder en de CD-speler.

De video van de camcorder en de audio van de CD-

speler worden door de VCR opgenomen.

Camcorder

VCRCD-speler

: Videosignaal

: Audiosignaal

Geavanceerde bediening

Geavanceerde instellingen

Opmerking

De instelmenu’s worden op het scherm weergegeven

wanneer:

• er geen video-ingang is, of

• de video-ingang 480p, 576p, 720p, 1080i of 1080p is.

De instelmenu’s zijn zichtbaar op het scherm van de

aangesloten tv en zijn een handige manier om de

verschillende instellingen van de AV-receiver te wijzigen. De

instellingen zijn in het menu onderverdeeld in 12 categorieën.

Vul de instellingen in aan de hand van het beeld op het

scherm.

Opmerking

• Deze procedure kan ook worden uitgevoerd vanaf de AV-

receiver met behulp van de SETUP, pijltoetsen, en ENTER.

• Tijdens de Audyssey 2EQ® ruimtecorrectie en

luidsprekerinstelling zijn meldingen, enz. die op het TV-scherm

worden weergegeven, zichtbaar op het display.

Instelmenu’s op het beeldschem

De instelmenu’s worden alleen zichtbaar op een TV die

op de

HDMI OUT

is aangesloten. Indien uw TV is

aangesloten op de

MONITOR OUT V

, of de

COMPONENT VIDEO OUT

, gebruik dan het display

van de AV-receiver bij het wijzigen van de instellingen.

a HDMI Input

(➔pagina 40)

e Sp Distance

(➔pagina 42)

bComponent

(➔pagina 40)

f Level Cal

(➔pagina 42)

cDigital Audio

(➔pagina 40)

gAudio Adjust

(➔pagina 43)

dSp Config

(➔pagina 41)

hSource Setup

(➔pagina 44)

1. HDMI Input

2. Component

3. Digital Audio

4. Sp Config

5. Sp Distance

6. Level Cal

7. Audio Adjust

8. Source Setup

9. Hardware

10. HDMI Setup

11. Network Setup

12. Update

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

PORT

Setup Menu

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

PORT

Unit

Left

Center

Right

Surround Right

SurrBack Right

SurrBack Left

Surround Left

Subwoofer

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

PORT

Left

Center

Right

Surround Right

SurrBack Right

SurrBack Left

Surround Left

Subwoofer

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

PORT

Input Ch (Mux)

Input Ch (Mono)

Panorama

Dimension

Center Width

Dolby EX

Center Image

Listening Angle

Subwoofer

Front

Center

Surround

Surround Back

Surround Back Ch

Crossover

Double Bass

Wireless SB

Wireless SW

Audyssey

Dynamic EQ

Reference Level

Dynamic Volume

A/V Sync

Name

Audio Selector

Fixed Mode

i Hardware

(➔pagina 46)

kNetwork Setup

(➔pagina 49)

j HDMI Setup

(➔pagina 48)

l Update

(➔pagina 50)

Gewone procedures in het setup-menu

1Druk op RECEIVER gevolgd door SETUP.

Tip

• Controleer indien het hoofdmenu niet zichtbaar wordt of de

juiste externe ingang op uw TV geselecteerd is.

2Gebruik q/w om een menu te selecteren, en druk

vervolgens op ENTER.

3Gebruik q/w om het doel te selecteren, en e/r om

de instelling te wijzigen.

Druk op SETUP om het menu te sluiten.

Druk op RETURN om terug te keren naar het

hoofdmenu.

Volume OSD

Remote ID

AM/FM Freq Step

Auto Standby

UP-A1 ChargeMode

MAC Address

DHCP

IP Address

Subnet Mask

Gateway

DNS Server

Proxy URL

Proxy Port

Network Control

Control Port

HDMI Ctrl (RIHD)

HDMI Through

Audio TV Out

Audio Return Ch

LipSync

Version

Receiver

via NET

via USB

Universal Port

via NET

via USB

RETURN

SETUP

RECEIVER

ENTER

q/w/e/r

Afstandsindicator

Verklarende opmerkingen

Menu HDMI Input

Als u een videocomponent aansluit op een HDMI-ingang,

moet u die ingang toewijzen aan een ingangsselector. Als

u bijvoorbeeld uw Blu-ray Disc/DVD-speler aansluit op

HDMI IN 2, moet u “HDMI2” toewijzen aan de

“BD/DVD” ingangsselector.

Dit zijn de standaard toewijzingen.

■BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX,

TV/CD, PORT

`HDMI1, HDMI2, HDMI3, HDMI4:

Selecteer een bijbehorende HDMI-ingang waarop de

videocomponent is aangesloten.

`-----:

Selecteer als u de HDMI OUT niet gebruikt.

Geen enkele HDMI-ingang kan worden toegewezen aan

twee ingangsselectoren of meer. Als HDMI1 - HDMI4

al is toegewezen, moet u eerst ongebruikte

ingangsselectoren op “-----” zetten, anders kunt u

HDMI1 - HDMI4 niet toewijzen aan andere

ingangsselectoren.

Opmerking

• Indien een HDMI IN wordt toegewezen aan een ingangsselector

zoals hier uiteengezet, wordt de digitale audio-ingang voor die

ingangsselector automatisch ingesteld op dezelfde HDMI IN.

• Wijs de component die verbonden is met de HDMI-ingang niet

toe aan de TV/CD selector als u de instelling “HDMI Ctrl

(RIHD)” op “On” zet (➔pagina 48). Anders wordt de juiste

CEC (Consumer Electronics Control) werking niet

gegarandeerd.

• Als u een component (zoals een UP-A1 docking-station met een

iPod) aansluit op de UNIVERSAL PORT jack, dan kunt u geen

ingang aan de PORT-selector toewijzen.

Menu Component

Indien u een video-component aansluit op een component

video-ingang, moet u die ingang toewijzen aan een

ingangsselector. Als u bijvoorbeeld uw Blu-ray

Disc/DVD-speler aansluit op COMPONENT VIDEO

IN 2, moet u “IN2” toewijzen aan de “BD/DVD”

ingangsselector.

Dit zijn de standaard toewijzingen.

■BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX,

TV/CD, PORT

`IN1, IN2:

Selecteer de bijbehorende videoingang, waarop de

videocomponent is aangesloten.

`-----:

Selecteer als u de COMPONENT VIDEO OUT niet

gebruikt.

Opmerking

• Als u een component (zoals een UP-A1 docking-station met een

iPod) aansluit op de UNIVERSAL PORT jack, dan kunt u geen

ingang aan de PORT-selector toewijzen.

Menu Digital Audio

Als u een component aansluit op een digitale audio-

ingang, moet u die ingang toewijzen aan een

ingangsselector. Als u bijvoorbeeld uw CD-speler aansluit

op OPTICAL IN 1, moet u “OPTICAL1” toewijzen aan

de “TV/CD” ingangsselector.

Dit zijn de standaard toewijzingen.

■BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX,

TV/CD, PORT

`COAXIAL1, COAXIAL2, OPTICAL1,

OPTICAL2:

Selecteer een bijbehorende digitale audio-ingang

waarop de videocomponent is aangesloten.

`-----:

Selecteer als de component is aangesloten op een

analoge audio-ingang.

HDMI Input (HDMI Ingang)

Ingangsselector Standaard toewijzing

BD/DVD HDMI1

VCR/DVR HDMI2

CBL/SAT HDMI3

GAME HDMI4

AUX -----

TV/CD -----

PORT -----

Subwoofer

Yes:

No:

Menu Sp Config

a Menuselectie

b Doel instellen

cOpties voor het instellen (standaardinstelling

onderstreept)

Selecteren indien er een subwoofer is

aangesloten.

Selecteren indien er geen subwoofer is

aangesloten.

Component (Component Video-ingang)

Ingangsselector Standaard toewijzing

BD/DVD IN1

VCR/DVR - ----

CBL/SAT IN2

GAME -----

AUX -----

TV/CD -----

PORT -----

Digital Audio (Digitale audio-ingang)

Ingangsselector Standaard toewijzing

BD/DVD COAXIAL1

VCR/DVR - ----

CBL/SAT COAXIAL2

GAME OPTICAL1

AUX -----

TV/CD OPTICAL2

PORT -----

Opmerking

• Indien een HDMI IN wordt toegewezen aan een ingangsselector

in “HDMI Input (HDMI Ingang)” (➔pagina 40), wordt deze

ingangstoewijzing automatisch ingesteld op dezelfde HDMI IN.

Naast de gebruikelijke ingangen (bijv., COAXIAL1,

COAXIAL2, enz.), kunt u ook HDMI-ingangen selecteren.

• Beschikbare sampling-frequentie voor PCM-signalen van een

digitale ingang (optisch en coaxiaal) is

32/44,1/48/88,2/96 kHz/16, 20, 24 bit.

• Als u een component (zoals een UP-A1 docking-station met een

iPod) aansluit op de UNIVERSAL PORT jack, dan kunt u geen

ingang aan de PORT-selector toewijzen.

Menu Sp Config

Hier kunt u de instellingen controleren, uitgevoerd door de

Audyssey 2EQ ruimtecorrectie en luidsprekerinstelling

functie, of ze handmatig instellen, wat handig is indien u

een van de aangesloten speakers vervangt na het uitvoeren

van de Audyssey 2EQ ruimtecorrectie en

luidsprekerinstelling functie.

Deze paragraaf geeft uitleg over hoe

moet worden opgegeven welke

luidsprekers zijn aangesloten en hun

afmetingen.

Voor luidsprekers met een conische

diameter groter dan 16 cm, specificeer

Large (Full-band). Voor die met een

kleinere diameter, specificeer Small

(standaard crossover 100 Hz).

De crossover-frequentie kan worden gewijzigd in

“Crossover (crossover-frequentie)” (➔pagina 41).

Opmerking

• Deze instellingen zijn niet beschikbaar in alle volgende situaties:

– de hoofdtelefoon is aangesloten.

– de instelling “Audio TV Out” staat op “On” (➔pagina 48).

–“HDMI Ctrl (RIHD)” staat op “On” (➔pagina 48) en u

luister via de luidsprekers van uw tv.

■Subwoofer

`Yes:

Selecteren indien er een subwoofer is aangesloten.

`No:

Selecteren indien er geen subwoofer is aangesloten.

■Front

`Small:

`Large:

Selecteer gebaseerd op de kegeldiameter.

Opmerking

• Indien de “Subwoofer” instelling op “No” staat, staat deze

instelling vast op “Large” en wordt niet weergegeven.

■Center*1, Surround*1, Surround Back*1*2*3*4

`Small:

`Large:

Selecteer gebaseerd op de kegeldiameter.

`None:

Selecteren indien er geen luidspreker is aangesloten.

Opmerking

*1 Als de “Front”-instelling op “Small” staat, kan deze “Large”

instelling niet worden geselecteerd.

*2 Als de “Surround”-instelling op “None” staat, kan deze

instelling niet worden geselecteerd.

*3 Als de “Surround”-instelling op “Small” staat, kan deze

“Large” instelling niet worden geselecteerd.

*4 Voor “Surround Back” is de standaard “None”.

■Surround Back Ch

`1ch:

Selecteren indien er slechts een surround

achterluidspreker is aangesloten.

`2ch:

Selecteren indien twee (links en rechts) surround

achterluidsprekers zijn aangesloten.

Opmerking

• Indien de “Surround Back” instelling op “None” staat, kan

deze instelling niet worden geselecteerd.

■Crossover (crossover-frequentie)

Deze instelling is voordelig voor de luidsprekers die u

hebt gespecificeerd als “Small” in “Sp Config

(Luidsprekeropstelling)” (➔pagina 41). De beste lage

tonen van uw luidsprekersysteem verkrijgt u door de

crossover-frequentie in te stellen naargelang de grootte

en de frequentieweergave van uw luidsprekers.

`40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz,

120Hz, 150Hz, 200Hz

Gebruik de diameter van de kleinste luidspreker in uw

systeem bij het kiezen van de crossover-frequentie.

*Kies de juiste instelling die overeenkomt met uw luidspreker.

Opmerking

• Zoek voor een nauwkeuriger instelling de frequentieweergave in

de bij uw luidsprekers meegeleverde handleidingen en stel deze

als zodanig in.

• Kies een hogere crossover-frequentie als u meer geluid wilt uit

uw subwoofer.

■Double Bass

`On

`Off

Zet deze instelling aan om de bas-output te verhogen

door de basgeluiden van de voorste links en rechts en

center kanalen toe te voeren aan de subwoofer.

Sp Config (Luidsprekeropstelling)

Sommige van de instellingen uit dit deel worden

automatisch uitgevoerd door de Audyssey 2EQ®

Ruimtecorrectie en luidsprekerinstelling

(➔pagina 28).

Kegeldiameter

Luidspreker kegeldiameter Crossover frequentie

Ongeveer 20 cm 40/50/60 Hz*

16 tot 20 cm 70/80/90 Hz*

13 tot 16 cm 100 Hz

9 tot 13 cm 120 Hz

Minder dan 9 cm 150/200 Hz*

Deze instelling wordt niet automatisch ingesteld door

Audyssey 2EQ Ruimtecorrectie en

Luidsprekerinstelling (➔pagina 28).

Theater-Dimensionaal

■Listening Angle

`Wide:

Selecteren indien de luisterhoek 40 graden is.

`Narrow:

Selecteren indien de luisterhoek 20 graden is.

Met deze instelling kunt u de luistermodus Theater-

Dimensionaal optimaliseren, door de hoek van de voorste

links en rechts luidsprekers te specificeren ten opzichte

van de luisterpositie. In het ideale geval staan de linker en

de rechter luidspreker op dezelfde afstand tot de

luisterpositie en op een hoek, dicht bij een van de twee

beschikbare instellingen.

Menu Source Setup

Audyssey

■Audyssey

`Off

`Movie:

Selecteer deze instelling voor filmmateriaal.

De Audyssey-indicator gaat branden (➔pagina 8).

`Music:

Selecteer deze instelling voor muziekmateriaal.

De Audyssey-indicator gaat branden (➔pagina 8).

Opmerking

• Wanneer “Audyssey Quick Start” gebruikt is om te meten, kan

de “Audyssey” niet worden geselecteerd.

• Audyssey equalizing werkt niet voor DSD-bronnen.

• Deze technieken kunnen niet worden gebruikt wanneer:

– de hoofdtelefoon is aangesloten, of

– luistermodus Pure Audio of Direct geselecteerd is.

■Dynamic EQ

`Off

`On:

Audyssey Dynamic EQ® wordt actief.

De Dynamic EQ-indicator gaat branden

(➔pagina 8).

Met Audyssey Dynamic EQ kunt u genieten van

fantastisch geluid, zelfs bij het luisteren op lage

geluidsniveaus.

Audyssey Dynamic EQ lost het probleem op van de

afnemende geluidskwaliteit als het volume wordt verlaagd

door rekening te houden met de menselijke perceptie en de

akoestiek van de luisterruimte. Dit gebeurt door telkens

opnieuw de juiste frequentieweergave en surround

volumeniveaus te selecteren, zodat de inhoud op eender welk

niveau net hetzelfde klinkt als op het niveau waarop het werd

gecreëerd — en niet alleen op het referentieniveau.

Opmerking

• Deze technieken kunnen niet worden gebruikt wanneer:

– de hoofdtelefoon is aangesloten, of

– luistermodus Pure Audio of Direct geselecteerd is.

■Reference Level

Audyssey Dynamic EQ Reference Level Offset

`0dB

Moet worden gebruikt bij het beluisteren van filmen.

`5dB:

Selecteer deze instelling voor content met een breed

dynamisch bereik, zoals klassieke muziek.

`10 dB:

Selecteer deze instelling voor jazz of andere muziek

die een breder dynamisch bereik heeft. Deze

instelling wordt ook geselecteerd voor TV-content,

aangezien deze over het algemeen gemixt wordt op

10 dB onder filmreferentie.

`15 dB:

Selecteer deze instelling voor pop/rockmuziek of

ander programmamateriaal dat op zeer hoge

luisterniveaus is gemixt en een gecomprimeerd

dynamische bereik heeft.

Films worden gemixt in ruimten die gekalibreerd zijn voor

filmreferentie. Om hetzelfde referentieniveau in een

thuistheatersysteem te bereiken, moet elk

luidsprekerniveau zo worden aangepast dat –30 dBFS

band-gelimiteerde (500 Hz tot 2000 Hz) roze ruis 75 dB

geluidsdruk produceert op de luisterpositie. Een

thuistheatersysteem dat automatisch gekalibreerd is door

Audyssey 2EQ geeft weer op referentieniveau als de

hoofdvolumeregeling op 0 dB staat. Op dit niveau hoort u

de mix zoals de mixers hem hoorden.

Audyssey Dynamic EQ is gebaseerd op het standaard

filmmixniveau. Het maakt aanpassingen om de

referentierespons en de geluidsomhulling te behouden

wanneer het volume beneden de 0 dB wordt ingesteld. Het

filmreferentieniveau wordt echter niet altijd gebruikt in

muziek of andere content die geen film betreft. De

Dynamic EQ Reference Level Offset biedt drie

verschuivingen ten opzichte van het filmreferentieniveau

(5 dB, 10 dB en 15 dB) die kunnen worden geselecteerd

als het mixniveau van de content niet binnen de norm valt.

Opmerking

• Als de instelling “Dynamic EQ” op “Off” staat, kunnen deze

technieken niet worden gebruikt.

Source Setup

Voorbereiding

Druk op de ingangsselectortoetsen om een ingangsbron

te selecteren.

De toon voor elke luidspreker wordt automatisch

uitgevoerd door Audyssey 2EQ® Ruimtecorrectie en de

luidsprekerinstelling. Voor het inschakelen van de

volgende instellingen moet u eerst de ruimtecorrectie en

de luidsprekerinstelling uitvoeren (➔pagina 28).

20°/40°

Voorluidspreker

links

Voorluidspreker

rechts

Audio Selector

■Audio Selector

`ARC:

Het audiosignaal van uw TV-tuner kan digitaal

worden verzonden naar de HDMI OUT van de AV-

receiver.*1

Met deze selectie kan de TV-audio automatisch

worden geselecteerd als een prioriteit tussen andere

toewijzingen.

`HDMI:

Dit kan worden geselecteerd als HDMI IN werd

toegewezen als een ingangsbron. Als beide, HDMI

(HDMI IN) en digitale audio-ingangen (COAXIAL

IN of OPTICAL IN) werden toegewezen, wordt de

HDMI-ingang automatisch geselecteerd als een

prioriteit.

`COAXIAL:

Dit kan worden geselecteerd als COAXIAL IN werd

toegewezen als een ingangsbron. Als beide, coaxiale

en HDMI-ingangen werden toegewezen, wordt de

coaxiale ingang automatisch geselecteerd als een

prioriteit.

`OPTICAL:

Dit kan worden geselecteerd als OPTICAL IN werd

toegewezen als een ingangsbron. Als beide, optische

en HDMI-ingangen werden toegewezen, wordt de

optische ingang automatisch geselecteerd als een

prioriteit.

`Analog:

De AV-receiver geeft altijd analoge signalen weer.

U kunt de prioriteit van audio-uitgang instellen als er

zowel digitale als analoge ingangen zijn.

Opmerking

• De instelling wordt voor elke ingangsselector afzonderlijk

opgeslagen.

• Deze instelling kan alleen worden uitgevoerd voor de

ingangsbron die werd toegewezen als HDMI IN, COAXIAL IN

of OPTICAL IN. Als beide, HDMI (HDMI IN) en digitale

audio-ingangen (COAXIAL IN of OPTICAL IN) werden

toegewezen, wordt de HDMI-ingang automatisch geselecteerd

als een prioriteit door in te stellen naar “ARC” (➔pagina 48).

Om de digitale audio-ingang te selecteren, zie “Digital Audio

(Digitale audio-ingang)” (➔pagina 40).

*1 U kunt “ARC” selecteren als u de TV/CD-ingangsselector

selecteert. Maar u kunt dit niet selecteren als u “Off” heeft

geselecteerd in de instelling “Audio Return Ch”

(➔pagina 48).

Instellen van het inkomende digitale signaal

(Fixed Mode)

■Fixed Mode

`Off:

Het formaat wordt automatisch gedetecteerd. Indien

er geen digitaal ingangsignaal aanwezig is, wordt de

overeenkomstige analoge ingang gebruikt.

`PCM:

Alleen 2-kanaals ingangssignalen van het PCM-

formaat zijn hoorbaar. Indien het ingangssignaal

geen PCM is, zal de PCM indicator gaan knipperen

en kan er ruis hoorbaar zijn.

`DTS:

Alleen ingangssignalen van het DTS (maar geen

DTS-HD) formaat zijn hoorbaar. Indien het

ingangssignaal geen DTS is, zal de DTS indicator

knipperen en is er geen geluid.

Wanneer “HDMI”, “COAXIAL” of “OPTICAL” is

geselecteerd in de “Audio Selector” instelling, kunt u

daarna het signaaltype specificeren in “Fixed Mode”.

Normaal zal de AV-receiver het signaalformaat

automatisch detecteren. Indien u echter een van de

volgende problemen ervaart bij het weergeven van uw

PCM- of DTS-materiaal, kunt u het signaalformaat met de

hand instellen op PCM of DTS.

• Probeer indien het begin van de tracks van een PCM-

bron wegvalt het formaat op PCM in te stellen.

• Stel indien er ruis ontstaat bij het snel vooruit of

terugspoelen van een DTS CD het formaat in op DTS.

Opmerking

• De instelling wordt teruggezet naar “Off” als u de instelling

wijzigt in “Audio Selector” (➔pagina 46).

Menu Hardware

OSD

■Volume OSD

`On

`Off

U kunt kiezen om het volumeniveau weer te geven op het

scherm, wanneer het is aangepast.

Afstandsbediening

■Remote ID

`1, 2, of 3

Indien meerdere Onkyo componenten in dezelfde ruimte

worden gebruikt, kunnen de afstandsbediening-ID-codes

elkaar overlappen. Om de AV-receiver te onderscheiden

van andere componenten, kunt u de afstandsbediening-ID

veranderen van “1”, in “2” of “3”.

Opmerking

• Zorg er voor dat indien u de afstandsbediening-ID van de AV-

receiver verandert de afstandsbediening op dezelfde ID staat (zie

hieronder), anders zal de afstandsbediening niet werken.

De ID van de afstandsbediening veranderen

Hardware

1Houd de RECEIVER ingedrukt, en ook de

SETUP tot de afstandsbediening oplicht

(ongeveer 3 seconden) (➔pagina 39).

2Gebruik de cijfertoetsen om het ID 1, 2 of 3 in te

voeren.

De afstandsbedieningsindicator knippert twee keer.

Menu HDMI Setup

■HDMI Ctrl (RIHD)

`Off

`On

Zet deze instelling aan om p-compatibele

componenten die via HDMI zijn aangesloten, te bedienen

met de AV-receiver (➔pagina 72).

Opmerking

• Wanneer de instelling op “On” staat en het menu is afgesloten,

worden de namen van de aangesloten p-compatibele

componenten en “RIHD On” op de AV-receiver weergegeven.

“Search…” → “(naam)” → “RIHD On”

Wanneer de AV-receiver de naam van de component niet kan

ontvangen, wordt deze weergegeven als “Player*” of

“Recorder*”, enz. (“*” verschijnt en geeft het aantal component,

wanneer er twee of meer worden ontvangen).

• Indien er een p-compatibele component via een HDMI-

kabel op de AV-receiver is aangesloten, dan is de naam van de

aangesloten component zichtbaar op de AV-receiver. Als u

bijvoorbeeld tijdens het kijken naar een TV-programma een

Blu-ray Disc-/DVD-speler bedient (aanzet) met de

afstandsbediening van de AV-receiver, dan wordt de naam van

de Blu-ray Disc-/DVD-speler zichtbaar op de AV-receiver.

• Zet de instelling op “Off” als een aangesloten apparaat niet

compatibel is of als het niet duidelijk is of een apparaat

compatibel is of niet.

• Als de werking niet normaal is wanneer de instelling op “On”

staat, moet u de instelling op “Off” zetten.

• Zie voor meer details de handleiding van de aangesloten

component.

•Als de “HDMI Ctrl (RIHD)” instelling staat op “On” neemt het

stroomverbruik in standby licht toe. (Afhankelijk van de TV-

stand, gaat de AV-receiver zoals gewoonlijk in Stand-bymodus.)

■HDMI Through

`Off

`Auto:

Detecteert het signaal en selecteert automatisch de

ingangsbron.

`BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX,

TV/CD, PORT:

Selecteert de ingangsbron waarvoor de HDMI-

doorvoerfunctie is geactiveerd.

`Last:

De HDMI-doorvoerfunctie is geactiveerd op de

ingangsbron geselecteerd op het moment van de

instelling van de AV-receiver in Standby-stand.

Bij activering van de HDMI-doorvoerfunctie, ongeacht of

de AV-receiver Aan of in Standby staat, worden zowel de

audio als video die door een HDMI-ingang worden

ontvangen, weergegeven op TV of andere componenten

via een HDMI-koppeling. De indicatielampjes HDMI

THRU en HDMI gaan branden wanneer dit is

ingeschakeld.

Deze instelling wordt automatisch op “Auto” gezet indien

de “HDMI Ctrl (RIHD)” hierboven op “On” werd

ingesteld.

Opmerking

• Alleen de ingangsbron toegewezen aan de HDMI IN via

“HDMI Input” wordt geactiveerd (➔pagina 40).

• Het verbruik in stand-bymodus verhoogt tijdens de HDMI-

doorvoerfunctie; maar in de volgende gevallen kan verbruik

worden bespaard:

– De tv is in stand-bymodus.

– U bent bezig een tv-programma aan het bekijken.

• Zie voor meer details de handleiding van de aangesloten

component.

• Afhankelijk van de aangesloten component, kan de juiste

ingangsbron niet worden geselecteerd met de instelling op

“Auto”.

• Deze instelling wordt automatisch op “Off” gezet indien de

instelling “HDMI Ctrl (RIHD)” op “Off” werd ingesteld.

■Audio TV Out

`Off

`On

Deze voorkeur bepaalt of het inkomende audiosignaal

wordt weergegeven vanaf de HDMI-uitgang. U kunt deze

voorkeur inschakelen als uw TV is aangesloten op de

HDMI-uitgang, en u het geluid wilt beluisteren vanaf een

aangesloten component via de luidsprekers van uw TV.

Normaal moet deze instelling op “Off” staan.

Opmerking

• Luistermodus kan niet worden gewijzigd als deze instelling op

“On” staat en de ingangsbron niet HDMI is.

•Indien “On” is geselecteerd en het audiosignaal vanaf de TV kan

worden weergegeven, zal de AV-receiver geen geluid via zijn

luidsprekers weergeven. In dit geval verschijnt “TV Speaker”

op het display door te drukken op DISPLAY.

• Wanneer “HDMI Ctrl (RIHD)” op “On” staat, is deze

instelling vast op “Auto”.

• Bij sommige TV’s en ingangssignalen is er mogelijk geen

geluid, zelfs indien deze instelling op “On” staat.

• Wanner de instelling “Audio TV Out” op “On” staat, of

“HDMI Ctrl (RIHD)” op “On” staat en u aan het beluisteren

bent via de luidsprekers van uw tv (➔pagina 15), wordt het

geluid weergegeven door de linker- en rechterluidspreker voor

van de AV-receiver als u het geluid van de AV-receiver harder

zet. Om er voor te zorgen dat de luidsprekers van de AV-receiver

geen geluid meer produceren, kunt u de instellingen wijzigen, de

instellingen van uw TV veranderen, of het volume van de AV-

receiver verlagen.

■Audio Return Ch (ARC)

`Off

`Auto:

Het audiosignaal van uw TV-tuner kan digitaal

worden verzonden naar de HDMI OUT van de AV-

receiver.

Audio returnkanaal (ARC) functie schakelt een tv met

ARC in om de audiostroom naar de HDMI OUT van de

AV-receiver te zenden. Om deze functie te gebruiken,

moet u de TV/CD ingangsselector selecteren en moet uw

tv geschikt zijn voor ARC.

Opmerking

•Als u “Audio Return Ch” op “Auto” zet, worden de “Audio

Selector” instellingen van de TV/CD ingangsselector

automatisch omgeschakeld naar “ARC” (➔pagina 46).

•De “Audio Return Ch” instelling kan alleen worden uitgevoerd

als de “HDMI Ctrl (RIHD)” instelling hierboven op “On”

staat.

• Deze instelling wordt automatisch op “Auto” gezet indien de

“HDMI Ctrl (RIHD)” hierboven voor het eerst op “On” wordt

gezet.

HDMI Setup (Instellen van HDMI)

■LipSync

`Off

`On

De AV-receiver kan zo worden ingesteld dat hij

automatisch elke vertraging corrigeert tussen de video en

de audio, op basis van de gegevens van de aangesloten

monitor.

Opmerking

• Deze functie werkt alleen indien uw HDMI-compatibele TV

HDMI Lip Sync ondersteunt.

Menu Network Setup

In dit deel wordt uitgelegd hoe u de netwerkinstellingen

van de AV-receiver met de hand kunt configureren.

Als de DHCP-server van uw router is ingeschakeld, hoeft

u deze instellingen niet te wijzigen aangezien de AV-

receiver ingesteld is voor gebruik van DHCP en zichzelf

dus automatisch kan configureren (DHCP moet op

“Enable” staan). Als de DHCP-server van uw router

echter is uitgeschakeld, bijvoorbeeld omdat u statische IP-

adressen gebruikt, dan moet u deze instellingen zelf

configureren. In dat geval is kennis over ethernet-

netwerken essentieel.

Wat is DHCP?

DHCP (Dynamic Host Configuration Protocol) wordt

door routers, computers, de AV-receiver en andere

apparaten gebruikt om zichzelf automatisch te

configureren in een netwerk.

Wat is DNS?

DNS (Domain Name System) zet domeinnamen om in IP-

adressen. Als u bijvoorbeeld een domeinnaam zoals

www.onkyousa.com in uw internetbrowser typt, dan

gebruikt uw browser DNS om dit in een IP-adres om te

zetten, in dit geval 63.148.251.142, voordat de site wordt

weergegeven.

■MAC Address

Dit is het MAC (Media Access Control)-adres van de AV-

receiver. Dit adres kan niet worden gewijzigd.

■DHCP

`Enable

`Disable

Deze instelling bepaalt of de AV-receiver al dan niet

DHCP gebruikt om de instellingen van zijn IP-adres,

subnet mask, gateway en DNS-server automatisch te

configureren.

Opmerking

•Als u “Disable” selecteert, moet u de “IP Address”, “Subnet

Mask”, “Gateway” en “DNS Server” instellingen zelf

configureren.

■IP Address

`Klasse A:

“10.0.0.0” tot “10.255.255.255”

`Klasse B:

“172.16.0.0” tot “172.31.255.255”

`Klasse C:

“192.168.0.0” tot “192.168.255.255”

Vul een statisch IP-adres in dat u van uw internetprovider

hebt ontvangen.

De meeste routers gebruiken een klasse C IP-adres.

■Subnet Mask

Vul het subnet mask-adres in dat u van uw

internetprovider hebt ontvangen (meestal: 255.255.255.0).

■Gateway

Vul het gateway-adres in dat u van uw internetprovider

hebt ontvangen.

■DNS Server

Vul het adres van de DNS-server in die u van uw

internetprovider hebt ontvangen.

■Proxy URL

Om een internetproxy te gebruiken, moet u de URL ervan

hier invoeren.

■Proxy Port

Als u een internetproxy gebruikt, moet u hier een

proxypoortnummer invoeren.

■Network Control

`Enable

`Disable

Deze instelling schakelt de bediening via het netwerk in of

uit.

Opmerking

• Wanneer de instelling op “Enable” staat, gaat het

indicatielampje NET gedimd branden en neemt het

stroomverbruik in standby enigszins toe.

■Control Port

`“49152” tot “65535”

Dit is de netwerkpoort die wordt gebruikt voor bediening

via het netwerk.

Opmerking

• Wanneer de instelling “Network Control” op “Disable” staat,

kan deze instelling niet worden geselecteerd.

Zet na het wijzigen van de instellingen van de “HDMI

Ctrl (RIHD)”, “HDMI Through” of “Audio Return

Ch”, de stroom van alle aangesloten apparaten uit en

daarna weer aan. Zie de handleidingen van alle

aangesloten apparaten.

Network Setup (Instellen van het

netwerk)

Na het aanpassen van de netwerkinstellingen moet u de

wijzigingen bevestigen door het uitvoeren van “Save”.

Audyssey

■Audyssey

Zie “Audyssey” van “Source Setup” (➔pagina 44).

■Dynamic EQ

Zie “Dynamic EQ” van “Source Setup” (➔pagina 44).

■Dynamic Volume

Zie “Dynamic Volume” van “Source Setup”

(➔pagina 45).

Opmerking

• Deze technieken kunnen worden gebruikt wanneer aan de

volgende voorwaarden zijn voldaan:

– Ruimtecorrectie en luidsprekerinstelling is uitgevoerd. Let op

dat voor “Audyssey” de methode “Audyssey 2EQ Full

Calibration” nodig is.

– elke luistermodus anders dan Direct of Pure Audio

geselecteerd wordt.

– de hoofdtelefoon niet is aangesloten.

• De instelling wordt voor elke ingangsselector afzonderlijk

opgeslagen.

Late Night-functie

■Late Night

Voor Dolby Digital en Dolby Digital Plus bronnen zijn

de opties:

`Off

`Low:

Kleine vermindering van het dynamisch bereik.

`High:

Grote vermindering van het dynamisch bereik.

Voor Dolby TrueHD bronnen zijn de opties:

`Auto:

De Late Night-functie wordt automatisch op “On” of

“Off” gezet.

`Off

`On

Met deze instelling kunt u het dynamische bereik van

Dolby Digital-materiaal doen afnemen zodat u de stille

passages ook hoort tijdens het luisteren op een laag niveau

— ideaal voor het bekijken van films laat op de avond, als

u niemand wilt storen.

Opmerking

• Het effect van de Late Night-functie hangt af van het materiaal

dat u weergeeft en de intentie van de originele bedenker van het

geluid, en bij sommige materialen zal er weinig of geen verschil

hoorbaar zijn bij het selecteren van de verschillende opties.

• De Late Night-functie is alleen beschikbaar voor de

ingangsbronnen Dolby Digital, Dolby Digital Plus of Dolby

TrueHD.

• De Late Night-functie wordt op “Off” gezet als de AV-receiver

op standby wordt gezet. Voor Dolby TrueHD-bronnen wordt de

functie op “Auto” gezet.

Music Optimizer

■Music Optimizer

`Off

`On

Zet deze instelling aan om de geluidskwaliteit van

gecomprimeerde muziekbestanden te verbeteren. Gebruik

deze mogelijkheid bij muziekbestanden die gebruik

maken van “verlies opleverende” compressies, zoals MP3.

Opmerking

• De functie Music Optimizer werkt alleen bij PCM digitale audio

ingangssignalen met een sampling-frequentie van minder dan

48 kHz en analoge audio ingangssignalen.

De Music Optimizer wordt uitgeschakeld als de luistermodus

Direct of Pure Audio geselecteerd wordt.

• De instelling wordt voor elke ingangsselector afzonderlijk

opgeslagen.

•De M.Opt-indicator gaat branden (➔pagina 8).

CinemaFILTER

■Cinema Filter

`Off

`On

Zet deze instelling aan om heldere soundtracks van films

te verzachten, die over het algemeen gemengd zijn voor

weergave in een filmzaal.

CinemaFILTER kan worden gebruikt in combinatie met

de volgende luistermodi: Dolby Digital, Dolby Digital

EX, Dolby Digital Plus, Dolby TrueHD, Dolby Pro Logic

IIx Movie, Dolby Pro Logic II Movie, Multichannel, DTS,

DTS-ES, DTS Neo:6 Cinema, DTS 96/24, Neo:6, DTS-

HD Hoge resolutie audio, DTS-HD Master Audio en DTS

Express.

Opmerking

• Het CinemaFILTER werkt mogelijk niet als het wordt gebruikt

in combinatie met sommige ingangsbronnen.

Zone 2

Behalve de ruimte waarin u het meeste muziek beluistert (hoofdruimte), kunt u de muziek ook in een andere ruimte

beluisteren, die we Zone 2 noemen. Voor elke ruimte kunt u een andere ingangsbron opgeven.

De zone-luidsprekers op een extra

versterker aansluiten

Met deze opstelling kunt in de hoofdruimte luisteren naar

de 5.1-kanaalsweergave, en 2-kanaals stereo in Zone 2.

Opmerking

• Het volume van zone 2moet worden ingesteld op de Zone 2

versterker.

■Bediening van de AV-receiver

■Bedienen met de afstandsbediening

Voor het bedienen van Zone 2 moet u eerst drukken op de

toets ZONE2 van de afstandsbediening.

Opmerking

• Met Zone 2 worden alleen analoge ingangsbronnen

weergegeven. Digitale ingangsbronnen worden niet

weergegeven. Controleer of de ingangsbron op een analoge

ingang is aangesloten als er geen geluid hoorbaar is wanneer een

ingangsbron geselecteerd wordt.

• U kunt geen verschillende AM- of FM-radiostations selecteren

voor uw hoofdruimte en voor Zone 2. U hoort hetzelfde AM/FM

radiostation in beide ruimtes. Indien u namelijk een FM-station

kiest voor de hoofdruimte, is dat station ook hoorbaar in Zone 2.

•

Wanneer u NET of USB als ingangsselector voor de hoofdruimte

hebt geselecteerd, wordt dezelfde ook voor Zone 2 ingesteld.

• Wanneer de ingangsselector van Zone 2 is geselecteerd, neemt

het stroomverbruik in standby enigszins toe.

• Wanneer Zone 2 ingeschakeld is, werken de u functies niet.

• Wanneer u de AV-receiver in standby zet wanneer Zone 2 actief

is, gaat het indicatielampje Z2 gedimd branden.

• Het activeren van Zone 2 in de hoofdruimte wanneer de

luistermodus op Pure Audio staat, schakelt het automatisch om

naar Direct.

Het maken van Zone 2-aansluitingen

Het besturen van componenten in

Zone 2

Hoofdruimte

Zone 2

AV-receiver

Ontvanger/

geïntegreerde versterker

ZONE 2 OFF Ingangsselectortoetsen

1Om Zone 2 in te schakelen en een ingangsbron te

selecteren, drukt u op de ZONE 2, binnen 8

seconden gevolgd door een ingangsselectortoets.

Het indicatielampje Z2 (Zone 2) gaat branden.

Voor het selecteren van AM of FM drukt u

herhaaldelijk op de ingangsselector TUNER en

ZONE 2.

Voor het selecteren van dezelfde bron, drukt u

tweemaal op ZONE 2. “Z2 Selector: Source”

verschijnt op het display.

Voor het uitschakelen van Zone 2 drukt u op OFF.

De zone is uitgeschakeld.

Druk op

ZONE2

, richt de afstandsbediening daarna

op de AV-receiver en druk op

RECEIVER

Het indicatielampje Z2 (Zone 2) gaat branden.

2Voor het selecteren van een ingangsbron voor

Zone 2 drukt u op ZONE2, gevolgd door INPUT

SELECTOR.

Voor het selecteren van AM of FM drukt u

herhaaldelijk op de ingangsselector TUNER en

ZONE2.

Voor het uitschakelen van Zone 2 drukt u op

ZONE2, gevolgd door 8RECEIVER.

De zone is uitgeschakeld.

8RECEIVER ZONE2

INPUT

SELECTOR

■Alleen de voorluidsprekers produceren geluid

■Alleen de middenluidspreker produceert geluid

■

De surround luidsprekers produceren geen geluid

■De middenluidspreker produceert geen geluid

■De surround achter luidsprekers produceren

geen geluid

■De subwoofer produceert geen geluid

■Er is geen geluid bij een bepaald

signaalformaat

■Met deze knop selecteert u de Pure Audio

luistermodus

■Geen 6.1/7.1 weergave

■Het vereiste geluidsniveau van de luidsprekers

kan niet worden ingesteld

■Er is ruis hoorbaar

■De Late Night-functie werkt niet

■Over DTS signalen

■Het begin van audio die wordt ontvangen door

een HDMI IN is niet hoorbaar

Met de stereo- of mono-luistermodus geselecteerd,

produceren alleen de voorluidsprekers en de

subwoofer geluid.

Controleer de luidsprekerconfiguratie. 41

Indien u de Dolby Pro Logic IIx Movie, Dolby Pro

Logic IIx Music, of Dolby Pro Logic IIx Game

luistermodus gebruikt met een monobron, zoals een

AM-radiostation of een mono TV-programma is het

geluid geconcentreerd in de middenluidspreker.

—

Zorg dat de luidsprekers correct geconfigureerd zijn. 41

Wanneer de T-D (Theater-Dimensional), Stereo of

Mono-luistermodus is geselecteerd, produceren de

surround luidsprekers geen geluid.

—

Naargelang de bron en de actuele luistermodus, kan

het gebeuren dat er niet veel geluid wordt

geproduceerd door de surround luidsprekers.

Probeer een andere luistermodus te selecteren.

31–32

Zorg dat de luidsprekers correct geconfigureerd zijn. 41

Bij het selecteren van de stereo of de mono

luistermodus, geven de centrale luidsprekers geen

geluid.

Zorg dat de luidsprekers correct geconfigureerd zijn. 41

Afhankelijk van de huidige luistermodus, is het

mogelijk dat de surround achterluidsprekers geen

geluid geven. Selecteer een andere luistermodus.

Bij sommige bronnen kan het gebeuren dat de

surround achterste luidsprekers niet veel geluid

afgeven.

—

Zorg dat de luidsprekers correct geconfigureerd zijn. 41

Bij de weergave van bronmateriaal dat geen

informatie in het LFE kanaal bevat, produceert de

subwoofer geen geluid.

—

Zorg dat de luidsprekers correct geconfigureerd zijn. 41

Controleer de instellingen van de digitale audio-

uitgang op het aangesloten apparaat. Bij sommige

spelconsoles, zoals deze die DVD ondersteunen, is

de standaard-instelling uit.

—

Bij sommige DVD-videodiscs moet u een audio-

uitgangsformaat kiezen in een menu.

—

Naargelang het ingangssignaal kunnen sommige

luistermodus niet worden geselecteerd.

31–32

De Pure Audio luistermodus kan niet worden

geselecteerd als Zone 2 aan staat.

—

Als er geen achterluidsprekers zijn aangesloten, is

het afspelen van 6.1/7.1 niet mogelijk.

—

U kunt niet altijd alle luistermodus selecteren,

naargelang het aantal aangesloten luidsprekers.

31–32

Controleer of het maximum volume werd ingesteld. 20

Als het volume van elke afzonderlijke luidspreker is

ingesteld op hoge positieve waarden, dan kan het

maximum hoofdvolume verlaagd worden. Merk op

dat de volumesterktes van de afzonderlijke

luidsprekers automatisch worden ingesteld nadat de

Audyssey 2EQ® ruimtecorrectie en

luidsprekerinstelling is uitgevoerd.

28, 42

Het gebruiken van kabelbinders om audio-snoeren

samen te binden met stroomkabels,

luidsprekerkabels, enz. kan de audioprestaties doen

afnemen. Vermijd dit.

—

Een audiokabel kan storing oppikken. Probeer de

kabels anders te leggen.

—

Controleer of het bronmateriaal Dolby Digital,

Dolby Digital Plus, of Dolby TrueHD is.

Als een DTS programmamateriaal eindigt en de

DTS bitstream stopt, blijft de AV-receiver in de DTS

luistermodus, en blijft de DTS indicator aan. Dat is

zo om ruis te voorkomen tijdens het pauzeren, het

snel vooruit of terugspoelen van uw speler. Indien u

uw speler omschakelt van DTS naar PCM, kan het

gebeuren dat u geen geluid hoort omdat de AV-

receiver de formaten niet onmiddellijk omschakelt.

Stop in dat geval uw speler gedurende drie seconden,

en start daarna de weergave opnieuw.

—

Bij sommige CD- en LD-spelers kunt u DTS-

materiaal niet correct weergeven, hoewel uw speler

verbonden is met een digitale ingang van de AV-

receiver. Dit is gewoonlijk omdat de DTS bitstream

bewerkt werd (bijv. uitgangsniveau, sampling-

frequentie of frequentieweergave veranderd) en de

AV-receiver deze niet herkent als een origineel

DTS-signaal. In dergelijke gevallen kan het

gebeuren dat u ruis hoort.

—

Bij de weergave van DTS programmamateriaal kan

het bij pauzeren, snel vooruit of terug spoelen

gebeuren dat u een kort ruisgeluid hoort. Dit is geen

storing.

—

Omdat het langer duurt om het formaat van een

HDMI-signaal te identificeren dan bij andere digitale

audiosignalen, start de audio-output mogelijk niet

meteen.

—
