Sida 1/222

Nederland Svenska

AV Receiver

TX-SR705

Gebruiksaanwijzing

Wij danken u voor de aanschaf van deze Onkyo AV-receiver.

Lees deze gebruiksaanwijzing aandachtig door alvorens het

apparaat aan te sluiten en de stekker in de contactdoos te

steken.

Als u de instructies uit deze handleiding opvolgt, kunt u de

beste prestaties uit uw nieuwe AV-receiver halen en optimaal

van uw muziek genieten.

Bewaar deze gebruiksaanwijzing voor raadpleging in de

toekomst.

Bruksanvisning

Tack för inköpet av Onkyos mottagare med inbyggt

förstärkarsteg för styrning av en videoanläggning.

Läs noga igenom bruksanvisningen för att lära känna till

tillvägagångssättet innan anslutningarna görs, strömmen slås

på och mottagaren tas i bruk.

Genom att följa anvisningarna i denna bruksanvisning

kommer du att tillfullo kunna utnyttja egenskaperna hos din

nya mottagare för optimal prestanda och ljudkvalitet. Spara

bruksanvisningen.

Inleiding.....................................Nl-2

Inledning .................................. Sv-2

Aansluitingen.........................Nl-19

Anslutningar...................... Sv-19

Eerste instellingen................Nl-43

Förstagångsinställning ......Sv-43

Basisbediening......................Nl-57

Grundläggande användning

... Sv-57

Geavanceerde bediening .... Nl-73

Avancerad användning.......Sv-73

Geavanceerde setup ............Nl-74

Avancerade inställningar...Sv-74

Zone 2 ......................................Nl-97

Zon 2........................................ Sv-97

Andere apparaten bedienen

.Nl-102

Manövrering av andra komponenter

.Sv-102

Technische gegevens........Nl-107

Specifikationer....................Sv-107

Verhelpen van storingen...Nl-108

Felsökning ...........................Sv-108

Nl-2

Belangrijke veiligheidsvoorschriften

1. Lees de gebruiksaanwijzing.

2. Bewaar de gebruiksaanwijzing.

3. Neem alle waarschuwingen in acht.

4. Volg alle aanwijzingen op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Gebruik een droge doek om het apparaat schoon te

maken.

7. Zorg dat de ventilatie-openingen niet worden afge-

sloten. Stel het apparaat op overeenkomstig de aan-

wijzingen van de fabrikant.

8. Plaats het apparaat niet in de buurt van een warmte-

bron zoals een verwarmingsradiator, kachel, gasfor-

nuis of ander apparaat (inclusief een versterker) dat

warmte afgeeft.

9. Zorg dat u niet de veiligheidsvoorziening van de gepo-

lariseerde netstekker of de geaarde netstekker teniet

doet. Een gepolariseerde stekker heeft twee ongelijke

pennen. Een geaarde stekker heeft twee pennen en

tevens een derde aardingspen. De brede pen of de

derde aardingspen is aangebracht voor uw veiligheid.

Als de bijgeleverde stekker niet in uw stopcontact

past, moet u contact opnemen met een elektricien om

het oude stopcontact te laten vervangen.

10. Leid het netsnoer zodanig dat er niet over gelopen

wordt of dat het snoer klemgedrukt wordt. Vooral

op de plaats van de stekker, het stopcontact of het

punt waar het snoer uit het apparaat komt, moet u

voorzichtig zijn.

11. Gebruik alleen hulpstukken/accessoires die door de

fabrikant worden aanbevolen.

12. Gebruik alleen een verrijd-

baar onderstel, standaard,

steun of tafel die door de

fabrikant wordt aanbevolen

of die bij het apparaat wordt

verkocht. Wanneer het

apparaat op een verrijdbaar

onderstel staat, moet u dit

bijzonder voorzichtig bewe-

gen om te voorkomen dat

het apparaat valt.

13. Trek de stekker uit het stopcontact bij bliksem of

wanneer u het apparaat geruime tijd niet denkt te

gebruiken.

14. Laat alle onderhoudswerkzaamheden over aan bevoegd

onderhoudspersoneel. Laat het apparaat nakijken wan-

neer er beschadigingen worden vastgesteld, zoals een

beschadigd netsnoer of netstekker, wanneer er vloeistof

of voorwerpen in het apparaat terecht zijn gekomen,

wanneer het apparaat blootgesteld heeft gestaan aan

regen of vocht, wanneer het apparaat niet normaal

werkt of als het apparaat is gevallen.

15. Storingen die reparatie vereisen

In de volgende gevallen moet u de stekker uit het

stopcontact trekken en het apparaat door een

bevoegd onderhoudsmonteur laten nakijken:

A. Wanneer het netsnoer of de stekker beschadigd

is;

B. Wanneer er vloeistof of een voorwerp in het

apparaat is terechtgekomen;

C. Wanneer het apparaat in de regen heeft gestaan;

D. Wanneer het apparaat niet normaal werkt terwijl

u de bedieningsaanwijzingen juist uitvoert.

Gebruik alleen de regelaars die in de gebruiks-

aanwijzing worden beschreven om het apparaat

te bedienen. Het maken van ongeoorloofde

afstellingen e.d. kan resulteren in ernstige

beschadiging en vereist in veel gevallen een uit-

gebreide reparatie door een bevoegd onder-

houdsmonteur om het apparaat weer in de

oorspronkelijke toestand terug te brengen;

E. Wanneer het apparaat gevallen is of de ombouw

beschadigd is;

F. Wanneer het apparaat niet naar behoren functio-

neert of wanneer de prestaties afnemen.

16. Voorwerpen en vloeistoffen

Duw nooit voorwerpen via de openingen in het appa-

raat, want deze kunnen in contact komen met gevaar-

lijke spanningspunten of kortsluiting veroorzaken,

wat kan resulteren in brand of een elektrische schok.

Stel het apparaat niet bloot aan waterdruppels of

opspattend water en plaats ook geen voorwerpen

met een vloeistof erin, zoals een bloemenvaas, op

het apparaat.

Plaats geen kaarsen of andere brandende voorwer-

pen op het apparaat.

17. Batterijen

Neem alle plaatselijke en landelijke voorschriften in

acht wanneer u gebruikte batterijen weggooit.

18. Als u het apparaat in een omsloten ruimte opstelt,

zoals een audiokastje of boekenrek, moet u er ook

op letten dat er voldoende ventilatie is.

Zorg ervoor dat er minstens 20 cm ruimte openblijft

aan de bovenkant en de zijkanten en 10 cm aan de

achterkant. De achterrand van een plank of plaat die

boven het apparaat is, moet 10 cm verwijderd zijn

van de wand of muur zodat er een soort

schoorsteenpijp-opening is waardoor de warme

lucht kan ontsnappen.

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE

VOORKOMEN MAG DIT APPARAAT NIET AAN

VOCHTIGHEID OF REGEN BLOOTGESTELD

WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKO-

MEN MAG NOCH DE BEHUIZING NOCH HET

ACHTERPANEEL WORDEN GEOPEND. LAAT

ONDERHOUD AAN PROFESSIONELE ONDE-

RHOUDSMONTEURS OVER.

Deze lichtflits met pijlpunt in een gelijkzijdige

driehoek dient de gebruiker er op attent te maken dat

er niet-geïsoleerde “gevaarlijke spanning” in de

behuizing van het toestel is en personen bij een

verkeerde behandeling een elektrische schok op

zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de

gebruiker er op attent te maken dat er belangrijke

aanwijzingen voor bediening en onderhoud (reparatie)

in de bij het toestel geleverde gebruiksaanwijzing

aanwezig zijn.

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

AVIS

WAARSCHUWING

VERRIJDBAAR ONDERSTEL

S3125A

Nl-3

Voorzorgsmaatregelen

1. Door auteursrecht beschermde opnamen—Uit-

gezonderd voor strikt persoonlijk gebruik, is het

opnemen van door auteursrecht beschermd beeld-

en geluidsmateriaal bij de wet verboden, tenzij na

uitdrukkelijke toestemming van de auteursrechthou-

der.

2. Netstroomzekering – De netstroomzekering

bevindt zich binnenin dit apparaat en kan niet door

de gebruiker worden vervangen. Als u dit apparaat

niet kunt inschakelen, moet u contact opnemen met

een Onkyo-dealer.

3. Onderhoud—Het is aanbevolen dit apparaat regel-

matig af te stoffen met een zachte doek. Aanklevend

vuil kunt u verwijderen met een zachte doek die u

licht bevochtigt met wat mild zeepsop. Droog het

apparaat daarna onmiddellijk na met een schone

droge doek. Gebruik voor het schoonmaken nooit

een schuurspons of chemische middelen zoals spiri-

tus of thinner, aangezien dergelijke middelen de

afwerking kunnen aantasten of de opschriften van

het voorpaneel kunnen verwijderen.

4. Stroomvoorziening

WAARSCHUWING

VOORDAT U DIT APPARAAT VOOR HET

EERST OP HET STOPCONTACT AANSLUIT,

DIENT U VOORAL DE ONDERSTAANDE PARA-

GRAFEN AANDACHTIG DOOR TE LEZEN.

De spanning van het lichtnet kan van land tot land

verschillen. Overtuig u ervan dat de plaatselijke net-

spanning overeenkomt met de spanningsvereiste die

staat vermeld op het achterpaneel van dit apparaat

(bijv. 230 V wisselstroom, 50 Hz of 120 V wissel-

stroom, 60 Hz).

Met de stekker van het netsnoer koppelt u het appa-

raat los van de netspanning. Zorg dat de stekker

altijd gemakkelijk uitgetrokken kan worden (d.w.z.

goed bereikbaar is).

5. Raak dit apparaat nooit met natte handen aan—

Raak dit apparaat en het netsnoer niet aan wanneer

uw handen nat op vochtig zijn. Mocht er water of

een andere vloeistof in het inwendige van het appa-

raat terechtkomen, laat u het dan inspecteren door

uw plaatselijke Onkyo handelaar.

6. Omgang met het apparaat

• Als u het apparaat moet vervoeren, verpakt u het

dan zo goed mogelijk in de oorspronkelijke verpak-

king, zoals u het bij aflevering hebt aangetroffen.

• Laat geen plastic of rubber voorwerpen lang ach-

tereen op het apparaat liggen, want dat kan lelijke

plekken op de ombouw achterlaten.

• Wanneer het apparaat lang achtereen in gebruik

is, kunnen de bovenkant en het achterpaneel erg

warm worden. Dit is normaal en vormt geen pro-

bleem.

• Als het apparaat lang achtereen niet gebruikt

wordt, kan het de eerstvolgende keer niet altijd

goed werken, dus we raden u aan het af en toe

eens in te schakelen en even te gebruiken.

Voor de Europese modellen

Verklaring Van Conformiteit

Wij, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL,

DUITSLAND

GROEBENZELL, DUITSLAND

ONKYO EUROPE ELECTRONICS GmbH

verklaren onder eigen verantwoordelijkheid, dat het ONKYO

produkt beschreven in deze gebruiksaanwijzing voldoet aan de

betreffende technische normen, zoals: EN60065, EN55013,

EN55020 en EN61000-3-2, -3-3.

K. MIYAGI

Batterij niet

weggooien, maar

inleveren als KCA.

Nl-4

Bijgeleverde toebehoren

Controleer of u over de volgende toebehoren beschikt:

*In catalogi en op de verpakking geeft de letter die is toegevoegd

aan het einde van de productnaam de kleur aan. Specificaties en

bediening zijn hetzelfde, ongeacht de kleur.

Afstandsbediening en drie batterijen (AA/R6)

Microfoon voor luidsprekerinstelling

FM-binnenantenne

AM-raamantenne

Luidsprekeraansluiting-draaiknop

Netsnoer

(Type stekker varieert per land.)

Etiketten luidsprekerkabels

AUX-beschermkapje

Dit kapje beschermt de AUX INPUT-aansluiting. Plaats

dit kapje over de AUX INPUT-aansluiting als u deze niet

gebruikt.

Front

Left

Front

Left

SP-B/ Zone 2

Left

SP-B/ Zone 2

Left

Surround

Right

Surround

Right

Surround Back

Right

Surround Back

Right

Zone 2

Right

Zone 2

Right

Front

Left

Front

Left

SP-B/ Zone 2

Left

SP-B/ Zone 2

Left

Front

Right

Front

Right

SP-B/ Zone 2

Right

SP-B/ Zone 2

Right

Front

Right

Front

Right

SP-B/ Zone 2

Right

SP-B/ Zone 2

Right

Surround

Right

Surround

Right

Center

Surround

Left

Surround

Left

Surround

Left

Surround

Left

Surround Back

Right

Surround Back

Right

Zone 2

Right

Zone 2

Right

Surround Back

Left

Surround Back

Left

Zone 2

Left

Zone 2

Left

Surround Back

Left

Surround Back

Left

Zone 2

Left

Zone 2

Left

Speaker Cable

Adapter voedingsstekker

Wordt niet in alle landen geleverd. Gebruik deze adapter

als de stekker aan de voedingskabel van de AV-receiver

niet in het stopcontact past (adapter verschilt van land tot

land).

*Een AC-stekker monteren:

Nl-5

Kenmerken

Versterking

• 100 watt minimum continu vermogen per kanaal, 8

ohm belasting, 2 kanalen van 20 Hz tot 20 kHz, met

een maximale totale harmonische vervorming van

0,08 % (FTC-waarde)

• WRAT-Wide Range Amplifier Technology

(bandbreedte 5 Hz-100 kHz)

• Optimum Gain Volume Circuitry

Verwerking

• THX Select2*1 gecertificeerd

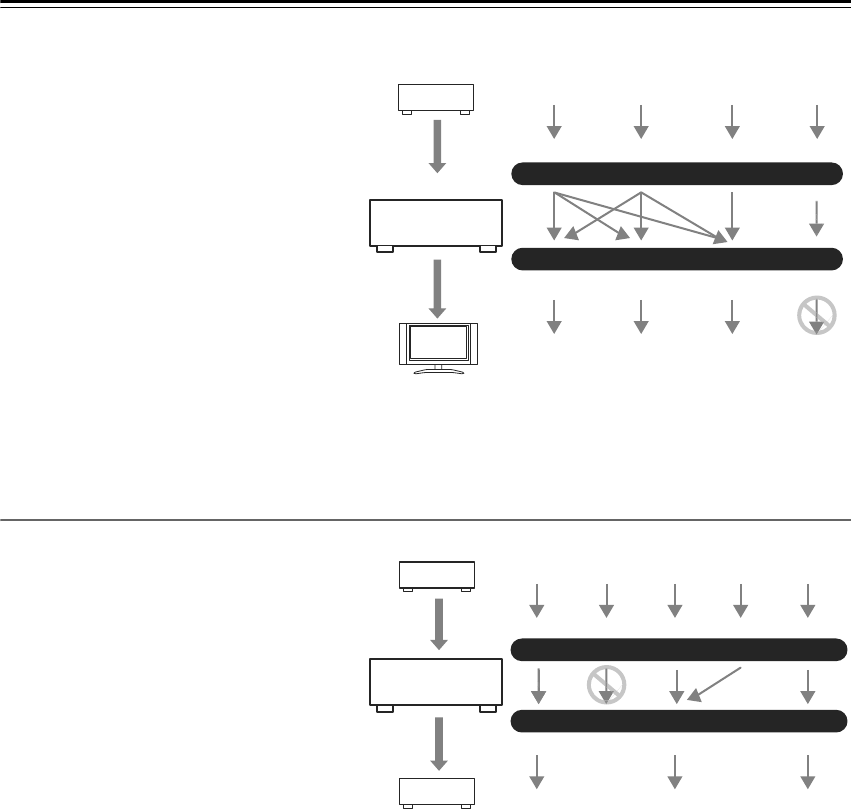

• Voorwaartse conversie HDMI-video met TBC

•Dolby

*2 Digital Plus, Dolby TrueHD

•DTS

*3-HD High Resolution Audio, DTS-HD Master

Audio

• Faroudja DCDi randverbetering

• Neural THX Surround*4 Decoder

• Niet schaalbare configuratie

• A-Form Listening Mode Memory

• Modus Direct en Pure Audio

• 192 kHz/24-bit D/A-omzetters

• Krachtige en zeer nauwkeurige 32-bit DSP-

verwerking x 3

Aansluitingen

• 3 HDMI*5-ingangen en 1 uitgang (versie 1.3a)

• 6 digitale ingangen (3 optische / 3 coaxiale) / 1

uitgang (optische)

• 5 S-Video-ingangen / 2 uitgangen

• Luidsprekeraansluitingen met kleurcode, compatibel

met banaanstekkers

• 7.1 meerkanaals ingangen en pre-uitgangen met

kleurcode

• Powered Zone 2

• IR-ingang en 12 V trigger

• RS232-poort voor interfacebesturing

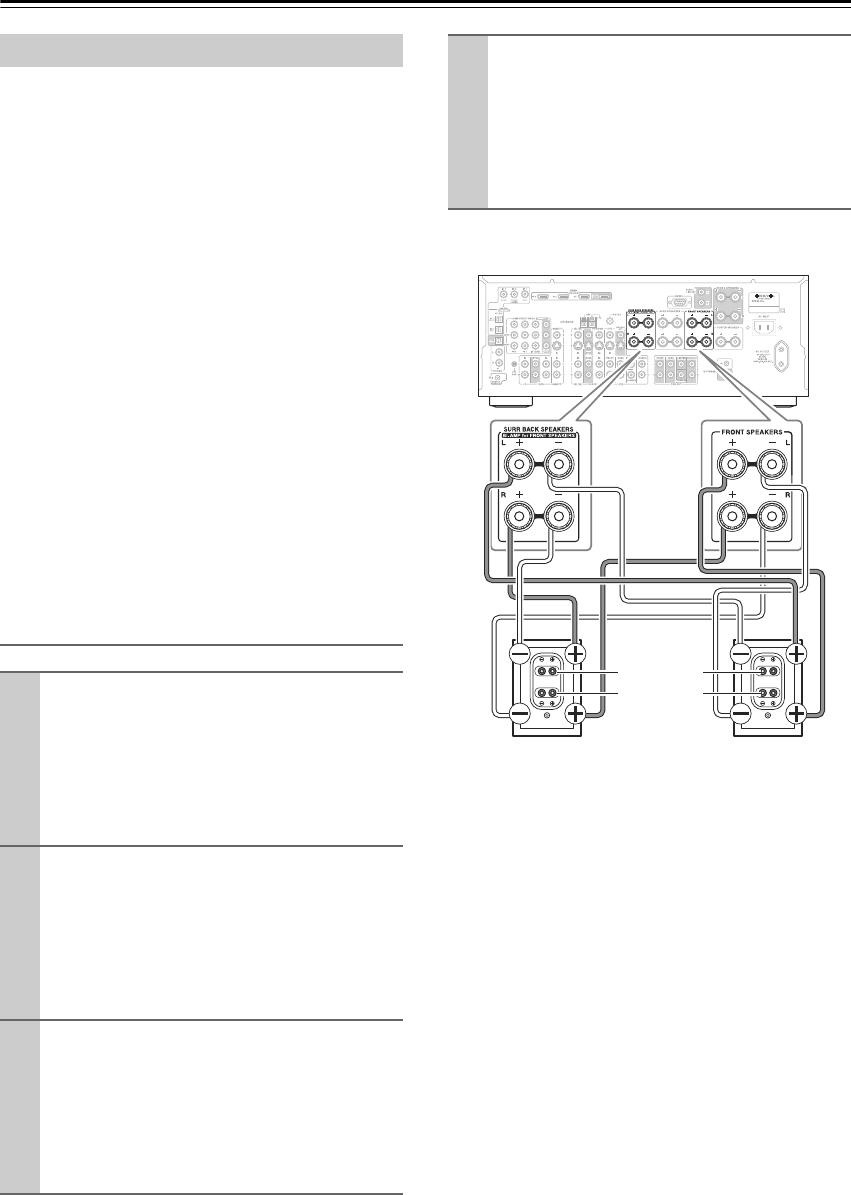

• Bi-Amp, aan te sluiten voor FL/FR met SBL/SBR

Diversen

• 40 AM/FM voorkeuzezenders

• Audyssey MultEQ XT*6 voor het corrigeren van

akoestische problemen in een ruimte

• Crossover-aanpassing

(40/50/60/70/80/90/100/120/150/200 Hz)

• Instelfunctie geluid- en beeldsynchronisatie

(maximaal 250 ms)

• Nieuwe grafische OSD

• Compatibel met RI Dock voor de iPod

• Aluminium voorpaneel

• Voorgeprogrammeerde RI-compatibele

afstandsbediening met achtergrondverlichting,

3 macro’s en LED’s van modustoetsen

*1.

THX en Select2 zijn handelsmerken van THX Ltd. THX kan

een gedeponeerd handelsmerk zijn in sommige jurisdicties.

van Dolby Laboratories. Voor gebruik is toesteming verleend.

*2.

Geproduceerd onder licentie van Dolby Laboratories.

“Dolby”, “Pro Logic”, en het dubbel-D symbool zijn

handelsmerken van Dolby Laboratories.

*3.

“DTS” is een geregistreerd handelsmerk van DTS, Inc. ìDTS-

HD Master Audioî is een handelsmerk van DTS, Inc.

“DTS” en “DTS-ES | Neo: 6” zijn gedeponeerde handelsmer-

ken van DTS, Inc. “96/24” is een handelsmerk van DTS, Inc.

*4.

Neural Surround is een handelsmerk van Neural Audio Corpo-

ration en THX is een handelsmerk van THX Ltd., dat in

bepaalde rechtsgebieden kan zijn geregistreerd. Alle rechten

voorbehouden.

*5.

HDMI, het HDMI-logo en de High-Definition Multimedia

Interface zijn de handelsmerken of de geregistreerde handels-

merken van HDMI Licensing, LLC.

*6.

Vervaardigd onder licentie van Audyssey Laboratories. Patenten

voor de VS en andere landen aangevraagd. Audyssey MultEQ® XT

is een handelsmerk van Audyssey Laboratories.

* “Xantech” is een gedeponeerd handelsmerk van Xantech Corporation.

*“Niles” is een gedeponeerd handelsmerk van Niles Audio Corpo-

ration.

* Apple en iPod zijn in de VS en andere landen geregistreerde han-

delsmerken van Apple, Inc.

Dit product is voorzien van kopieerbeveiligingstechnologie, die is

beschermd door Amerikaanse octrooien en andere intellectuele

eigendomsrechten. Deze kopieerbeveiligingstechnologie mag

alleen gebruikt worden met toestemming van Macrovision

Corporation. Het gebruik is uitsluitend bedoeld voor thuis- en

andere beperkte consumententoepassingen, tenzij anderszins

toegestaan door Macrovision. Reverse engineering en

disassemblage zijn niet toegestaan.

THX Select2

Voordat een thuisbioscoop-apparaat THX Select2 gecer-

tificeerd wordt, moet het apparaat een rigoureuze serie

kwaliteits- en prestatietests ondergaan. Alleen nadat de

tests met succes zijn doorlopen, mag het product het

THX Select2 logo dragen, wat een garantie is dat het

thuisbioscoop-apparaat voor vele jaren uitzonderlijke

prestaties zal leveren. De THX Select2 vereisten

definieren honderden parameters, inclusief de prestatie

van de eindversterker en voorversterker, en de werking

van de digitale en analoge domeinen. THX Select2

receivers zijn tevens uitgerust met eigen THX technolo-

gieen (bijv. de THX modus) die de geluidstracks van

speelfilms nauwkeurig omzetten voor weergave door

thuisbioscoopsystemen.

Nl-6

Inhoud

Inleiding

Belangrijke veiligheidsvoorschriften ........2

Voorzorgsmaatregelen................................3

Bijgeleverde toebehoren.............................4

Kenmerken ...................................................5

Voor- & achterpanelen ................................7

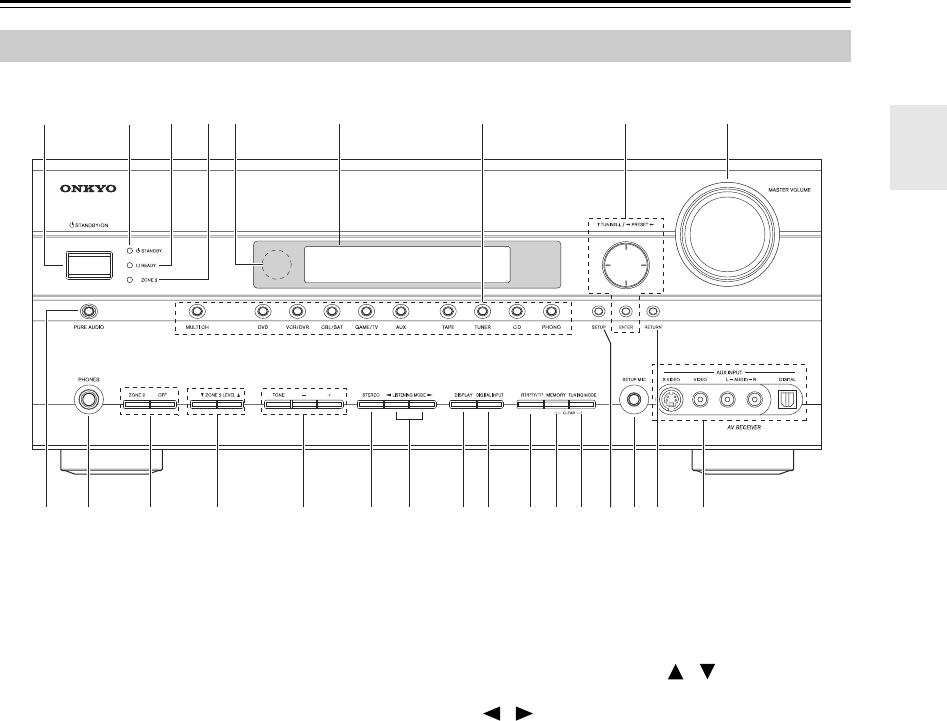

Voorpaneel..................................................... 7

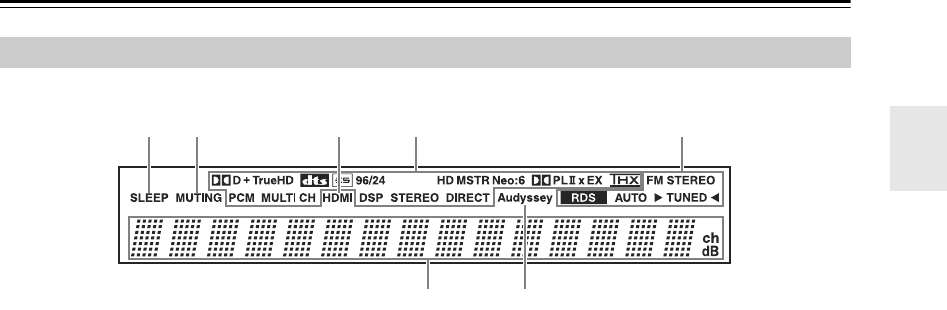

Display ........................................................... 9

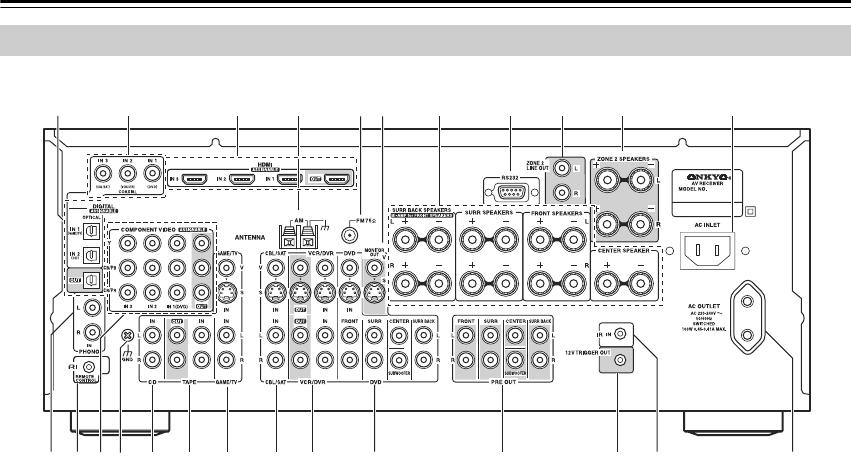

Achterpaneel................................................ 10

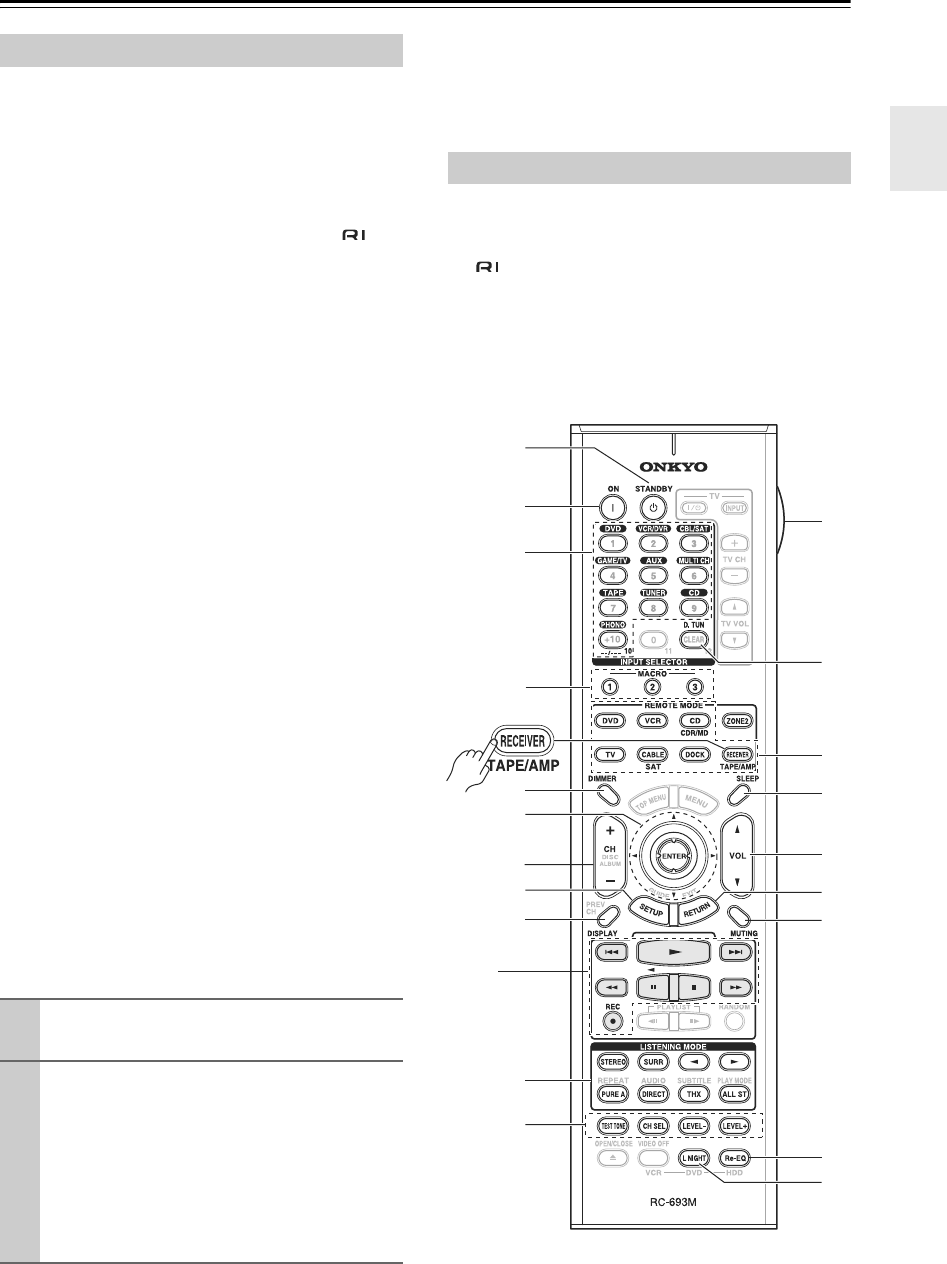

Afstandsbediening ....................................12

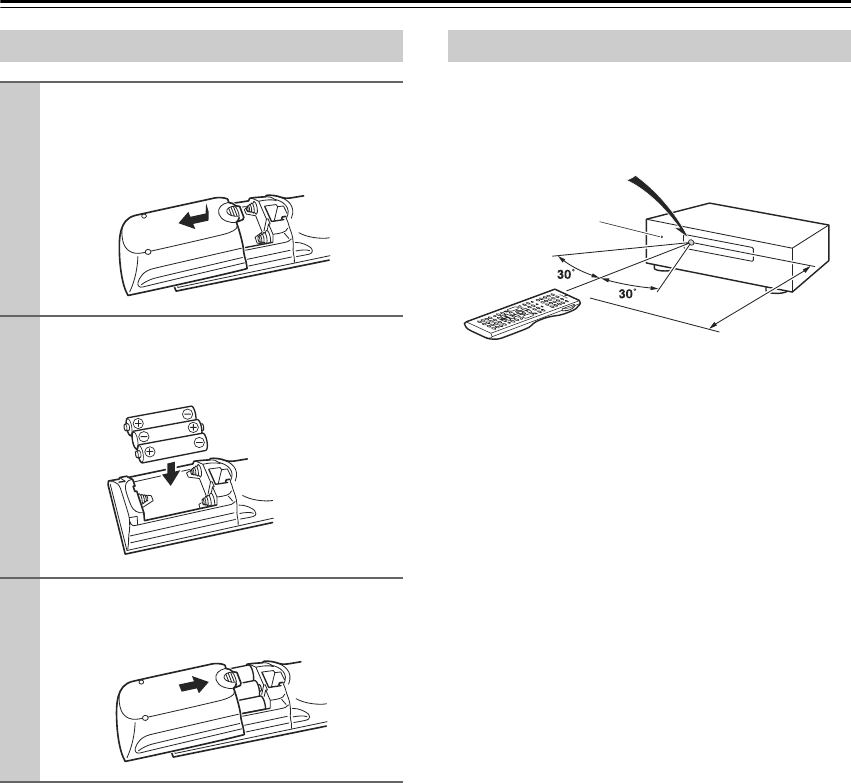

Plaatsen van de batterijen ........................... 12

De afstandsbediening richten ...................... 12

Betreffende de afstandsbedieningsmodi...... 13

RECEIVER/TAPE modus ............................ 13

DVD-modus ................................................. 15

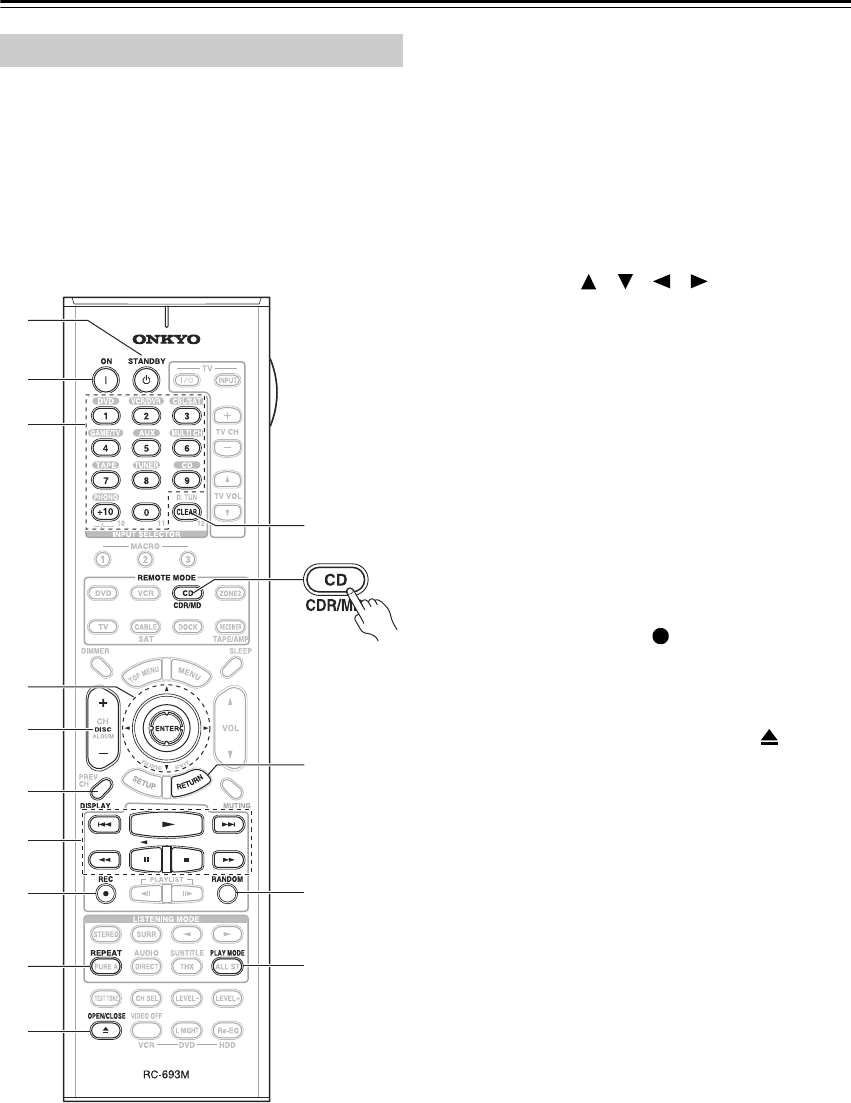

CD/MD/CDR modi........................................ 16

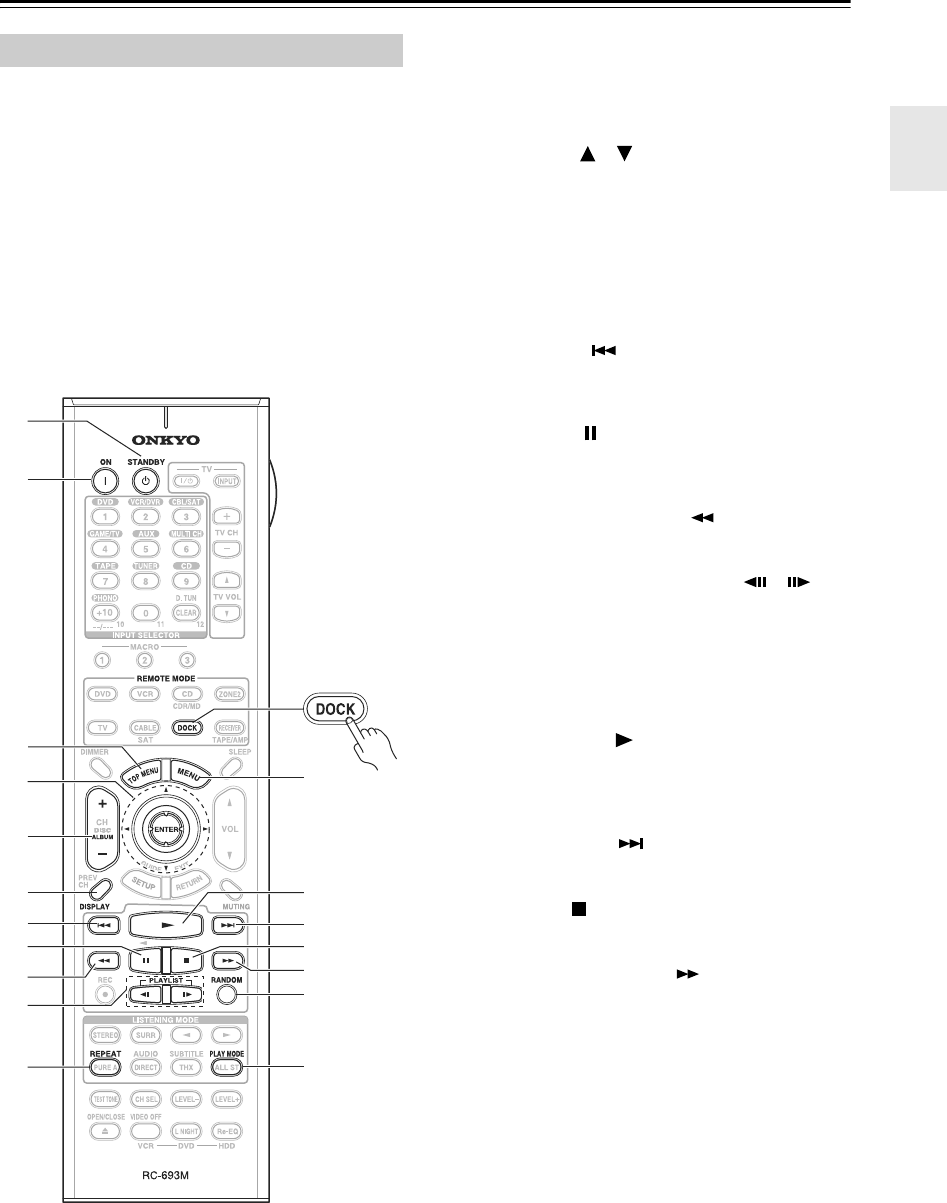

DOCK Modus............................................... 17

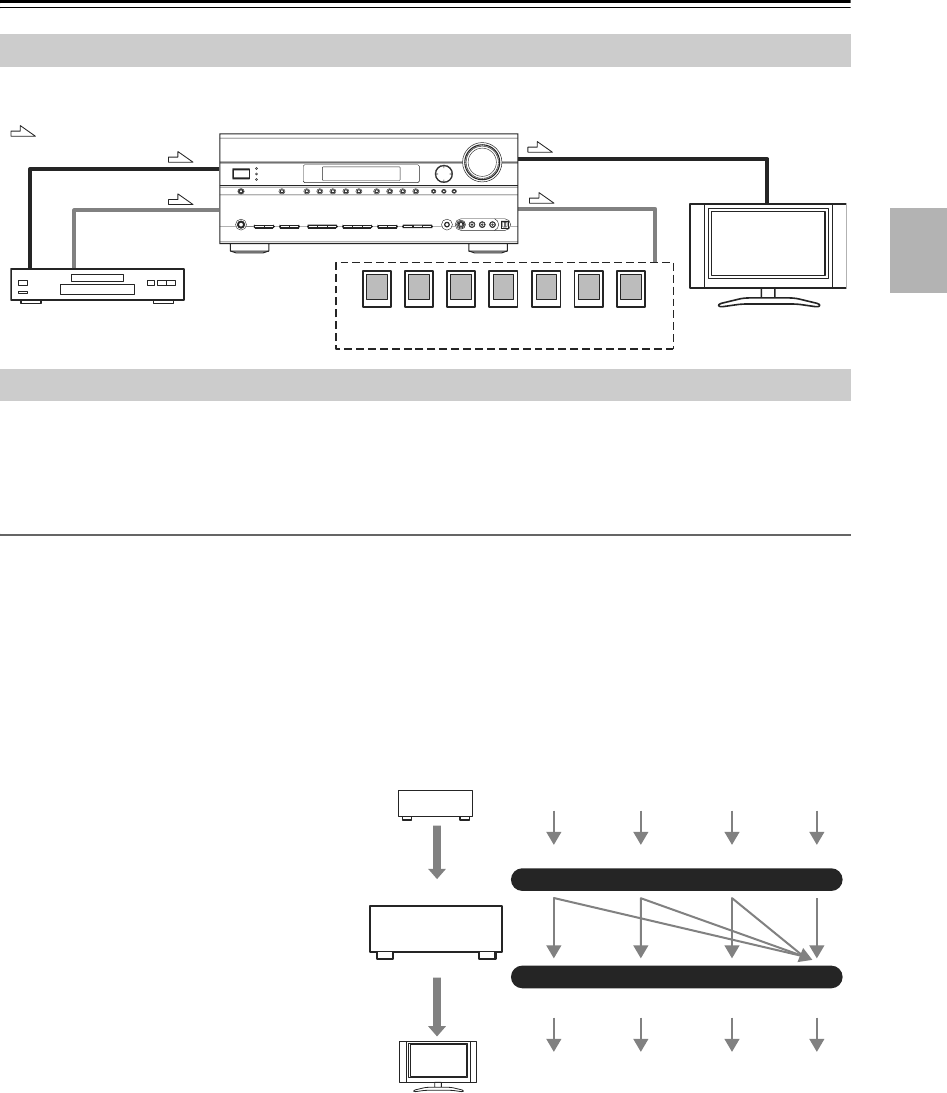

Over thuisbioscoop...................................18

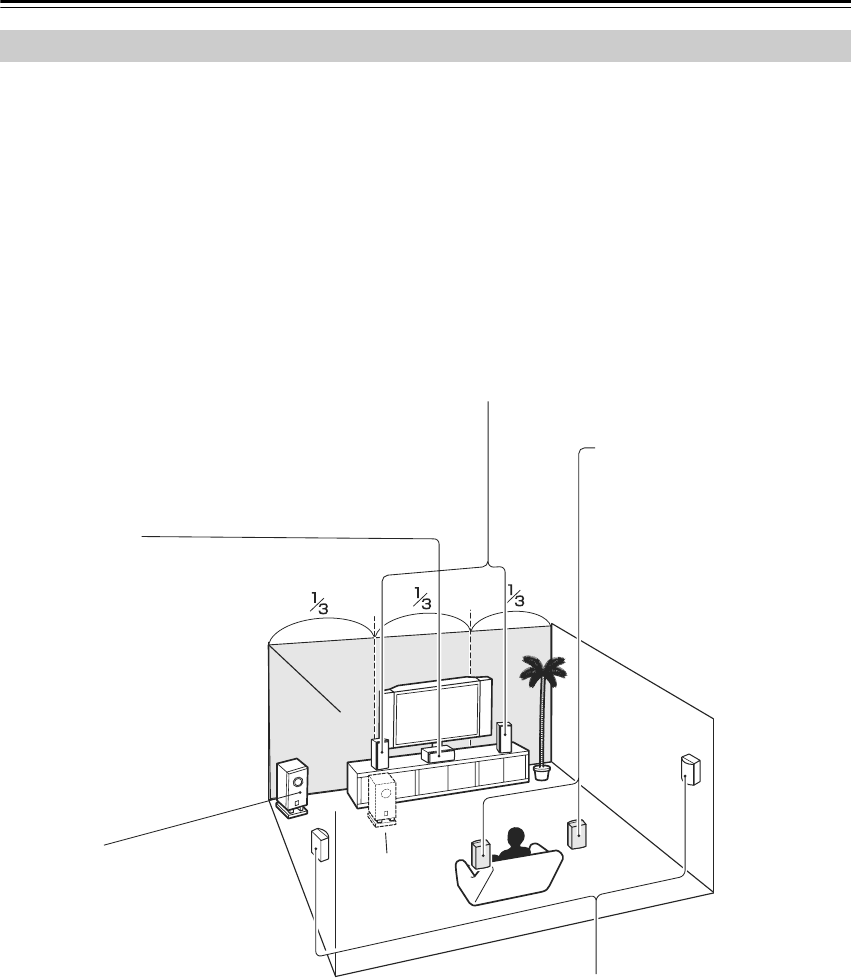

Luisteren naar thuisbioscoop-weergave...... 18

Aansluitingen

De AV-receiver aansluiten ........................19

Over AV-aansluitingen................................. 19

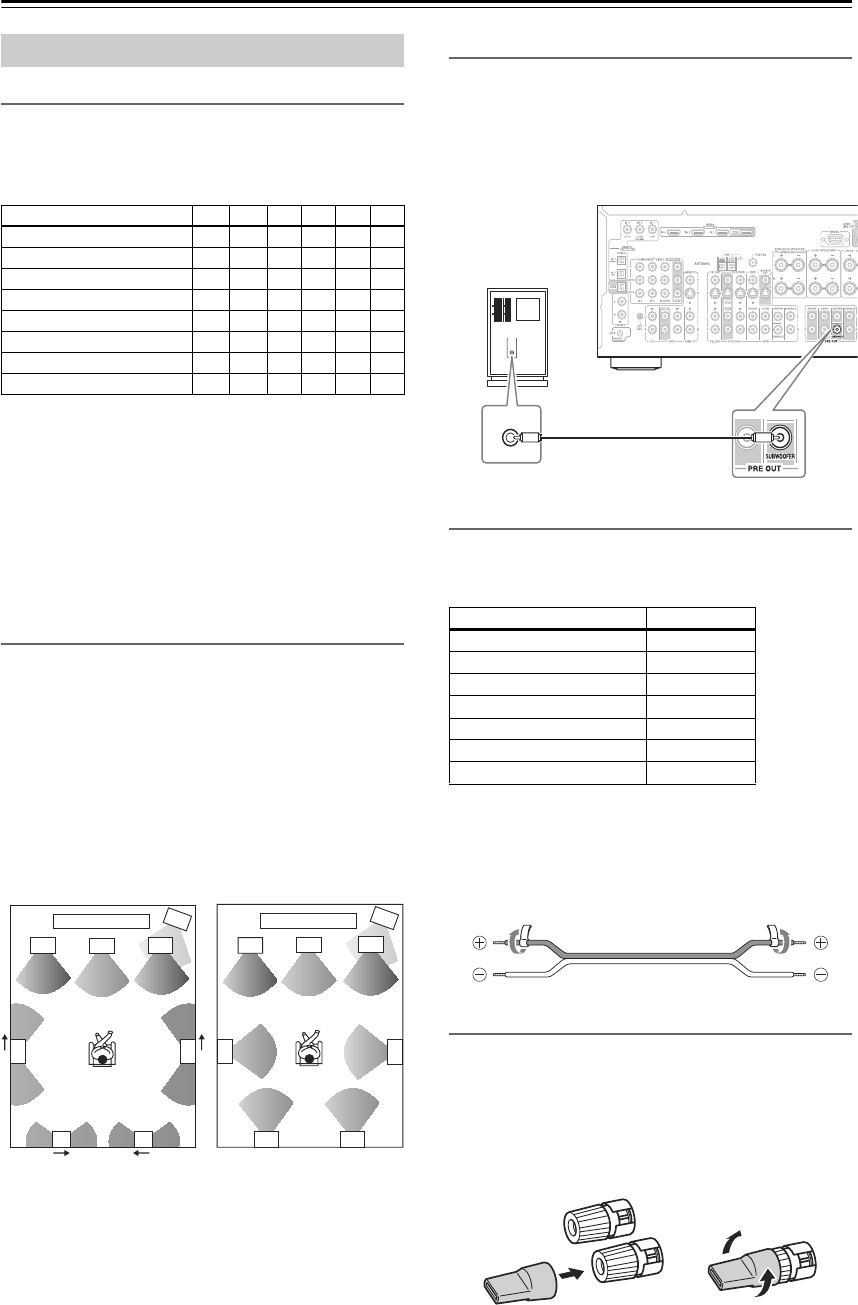

Aansluiten van uw luidsprekers ................... 20

Voorluidsprekers met bi-amp....................... 22

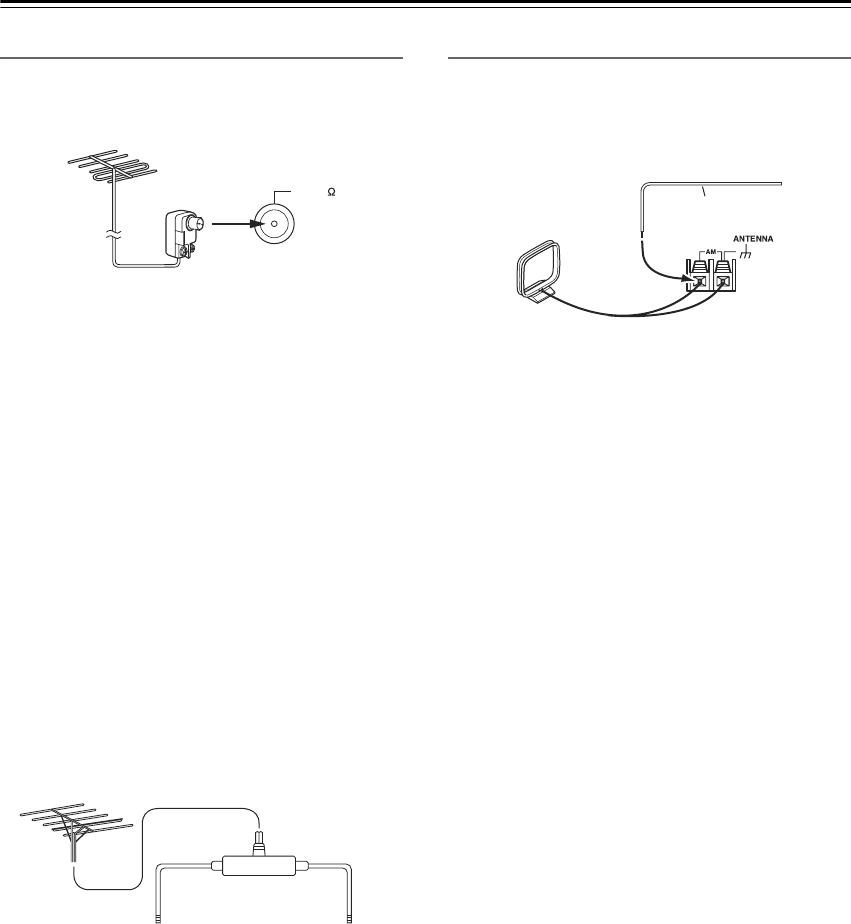

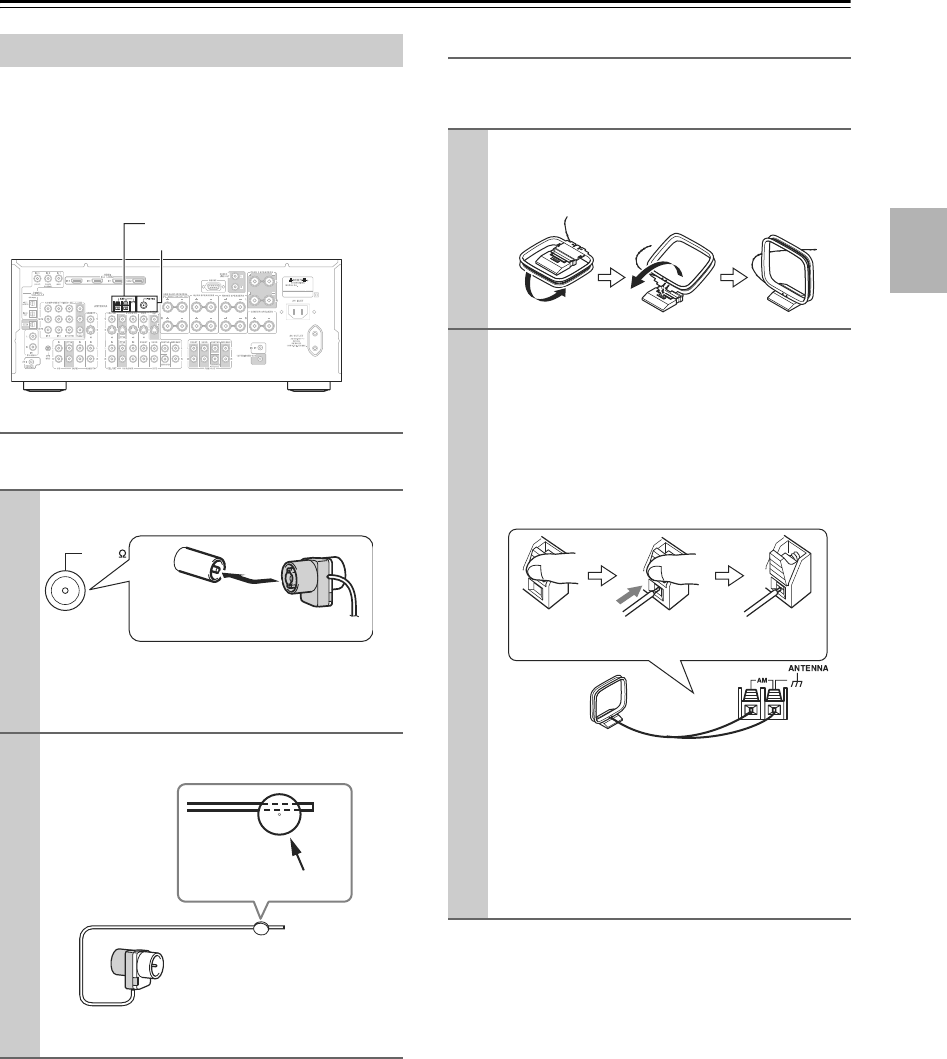

Aansluiten van de antenne .......................... 23

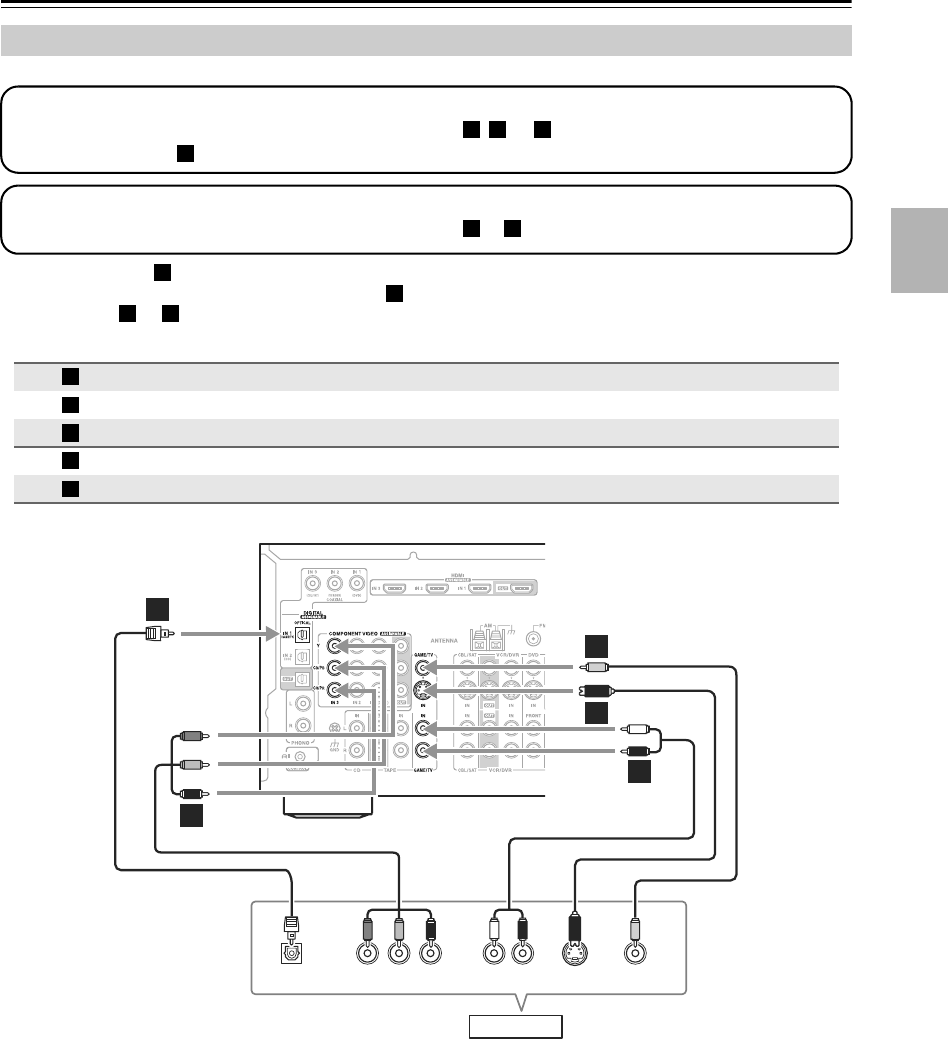

Aansluiten van audio & video....................... 25

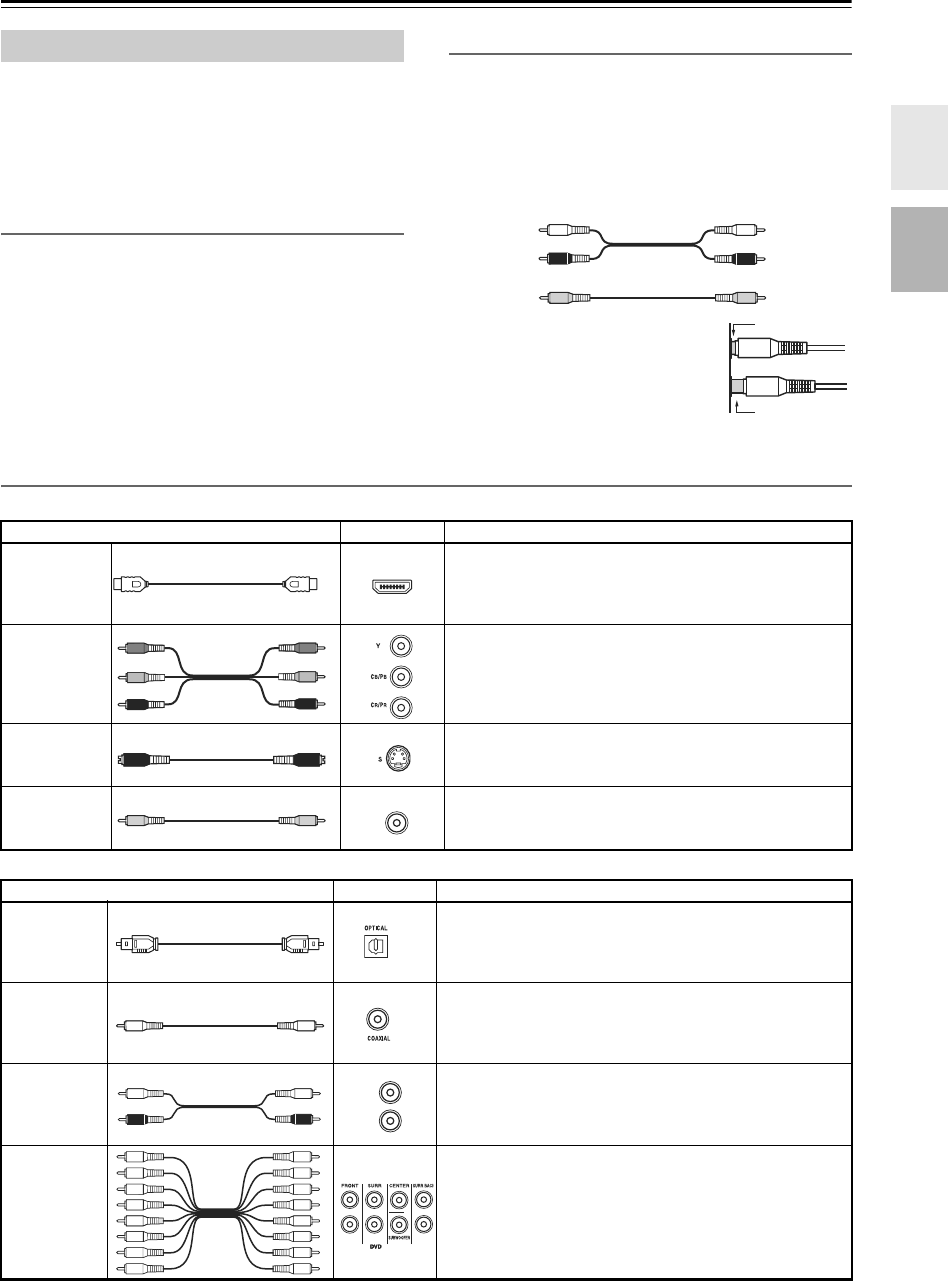

Welke aansluitingen moet ik gebruiken? ..... 25

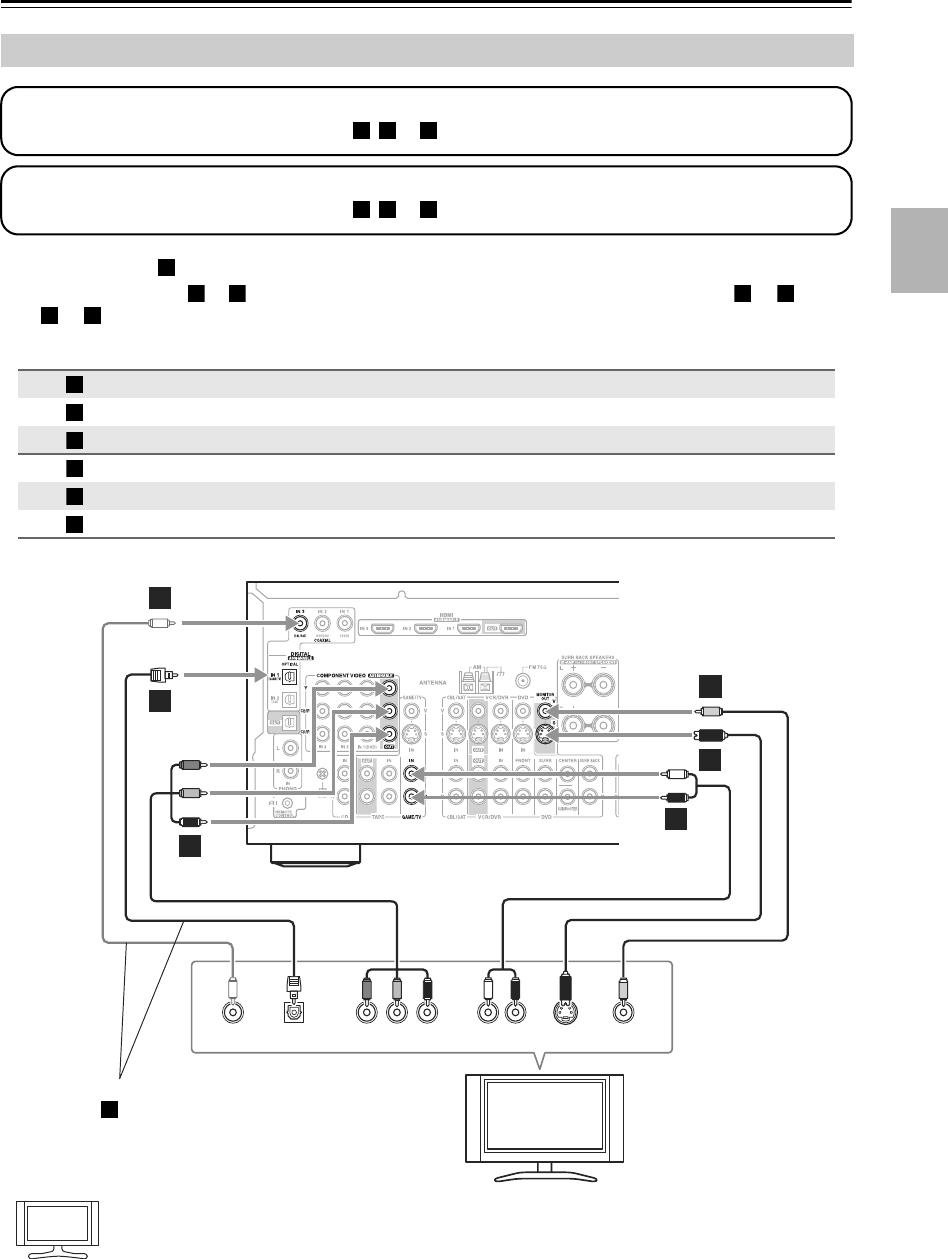

Een TV of projector aansluiten..................... 27

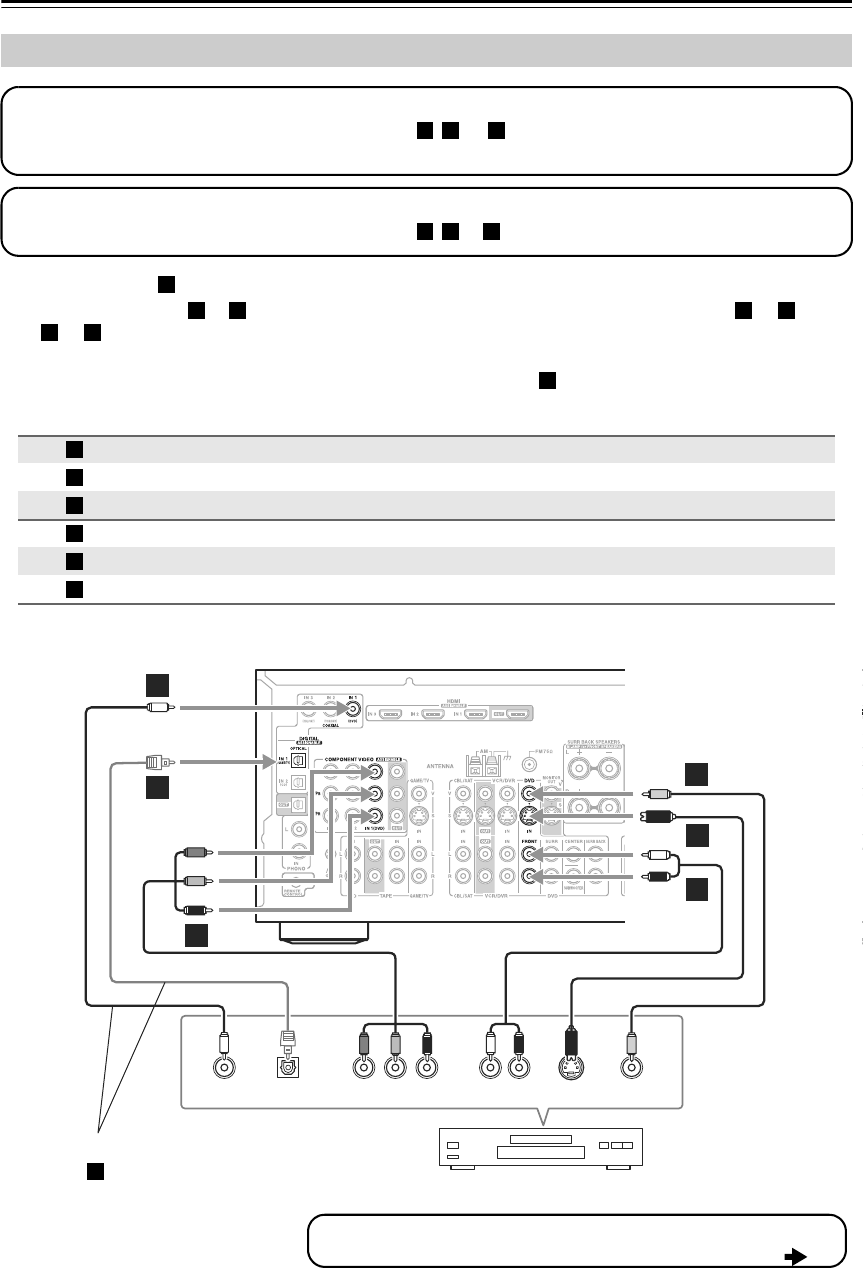

Aansluiten van een DVD-speler................... 28

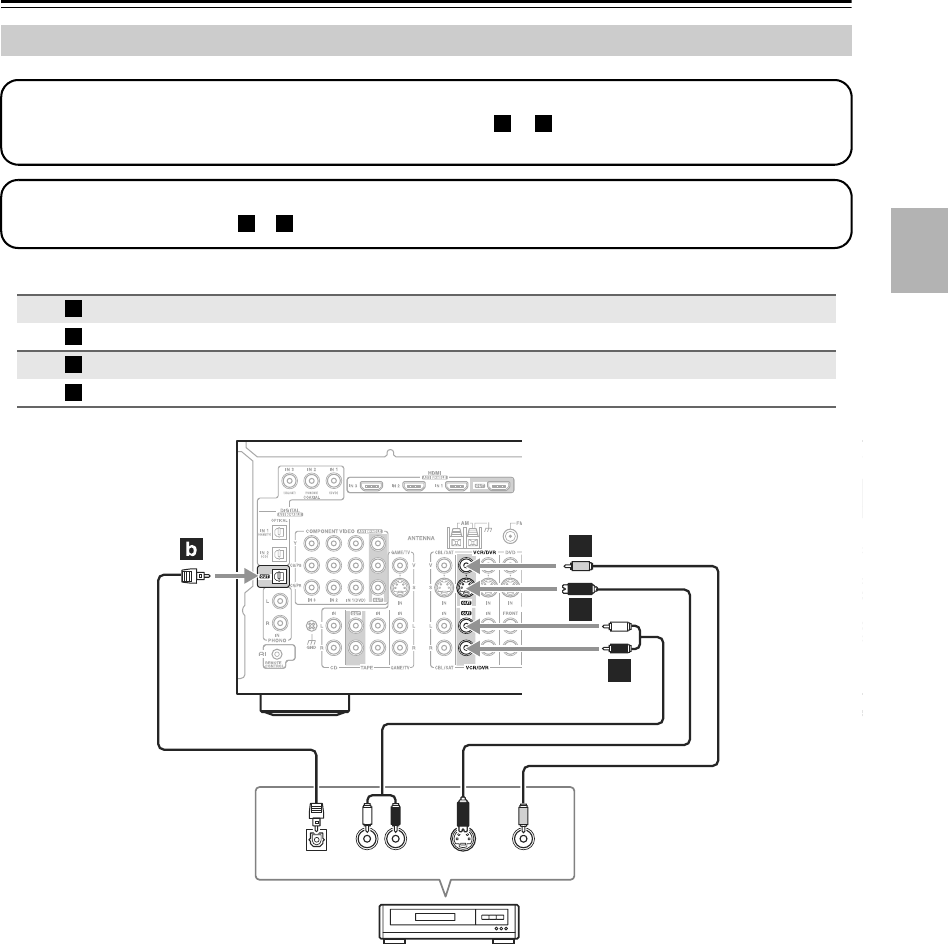

Een VCR of DVD-recorder aansluiten voor

weergave................................................... 30

Een VCR of DVD-recorder aansluiten voor

opnemen.................................................... 31

Een satelliet, kabel, Set-top box of andere

videobron aansluiten ................................. 32

Een spelconsole aansluiten ......................... 33

Een camcorder of ander apparaat ............... 34

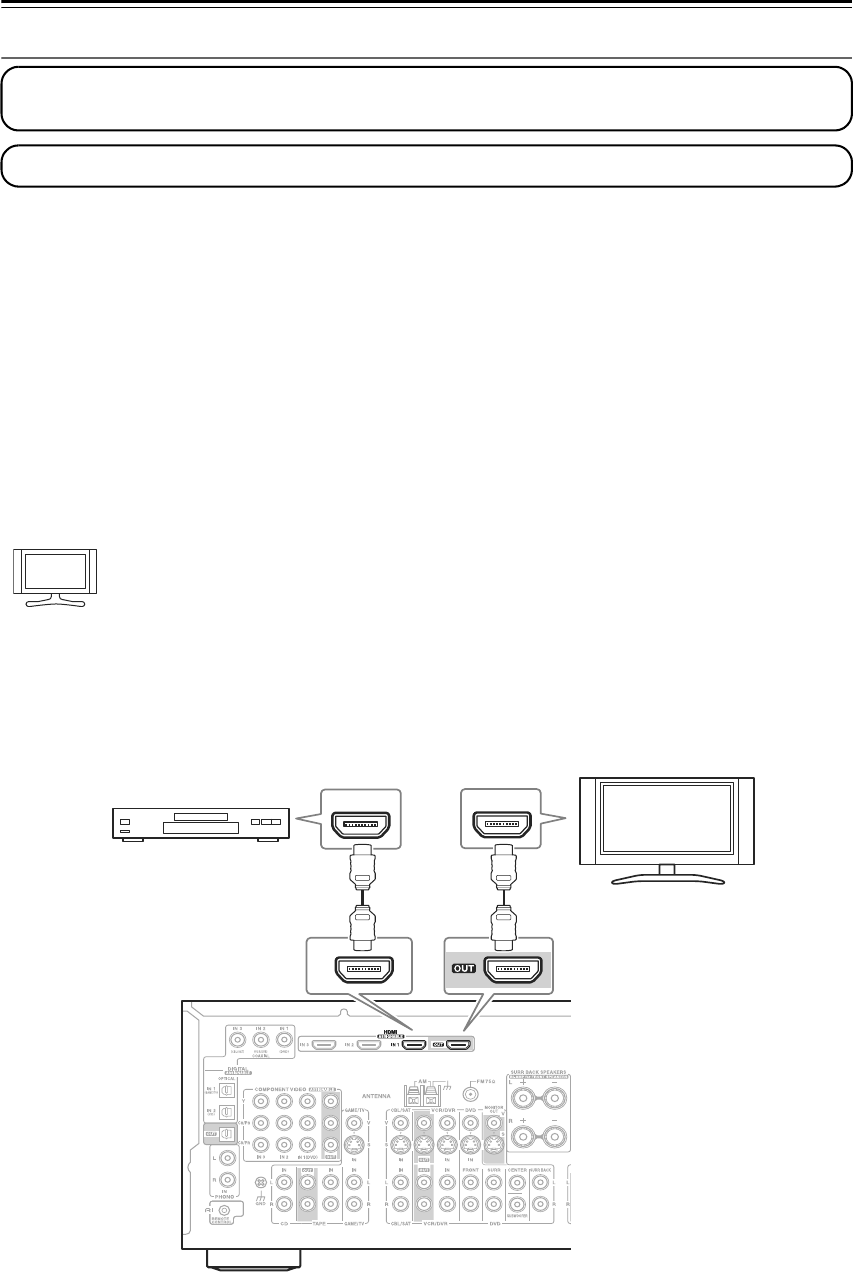

Apparaten aansluiten met HDMI.................. 35

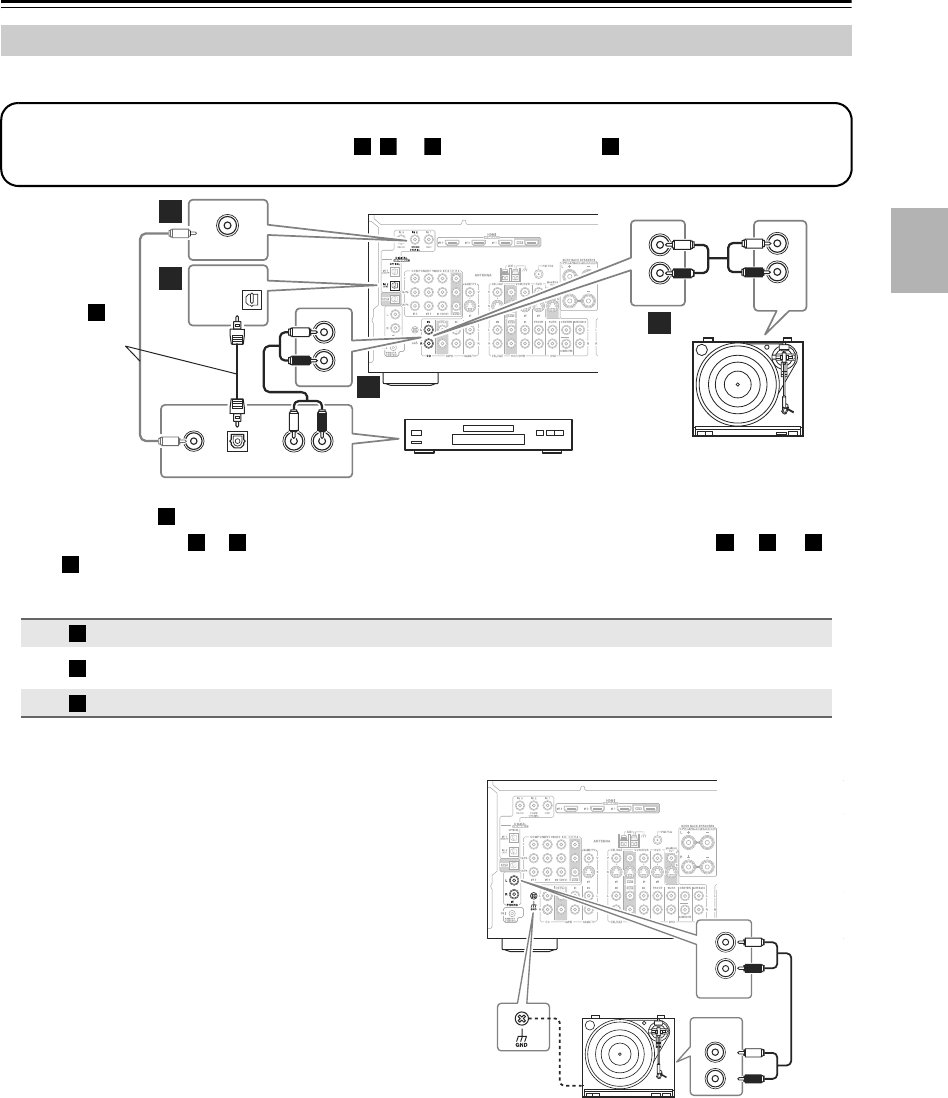

Een CD-speler of platenspeler aansluiten ... 37

Een cassette, CDR, MiniDisc of

DAT-recorder aansluiten ........................... 38

Aansluiten op een eindversterker ................ 39

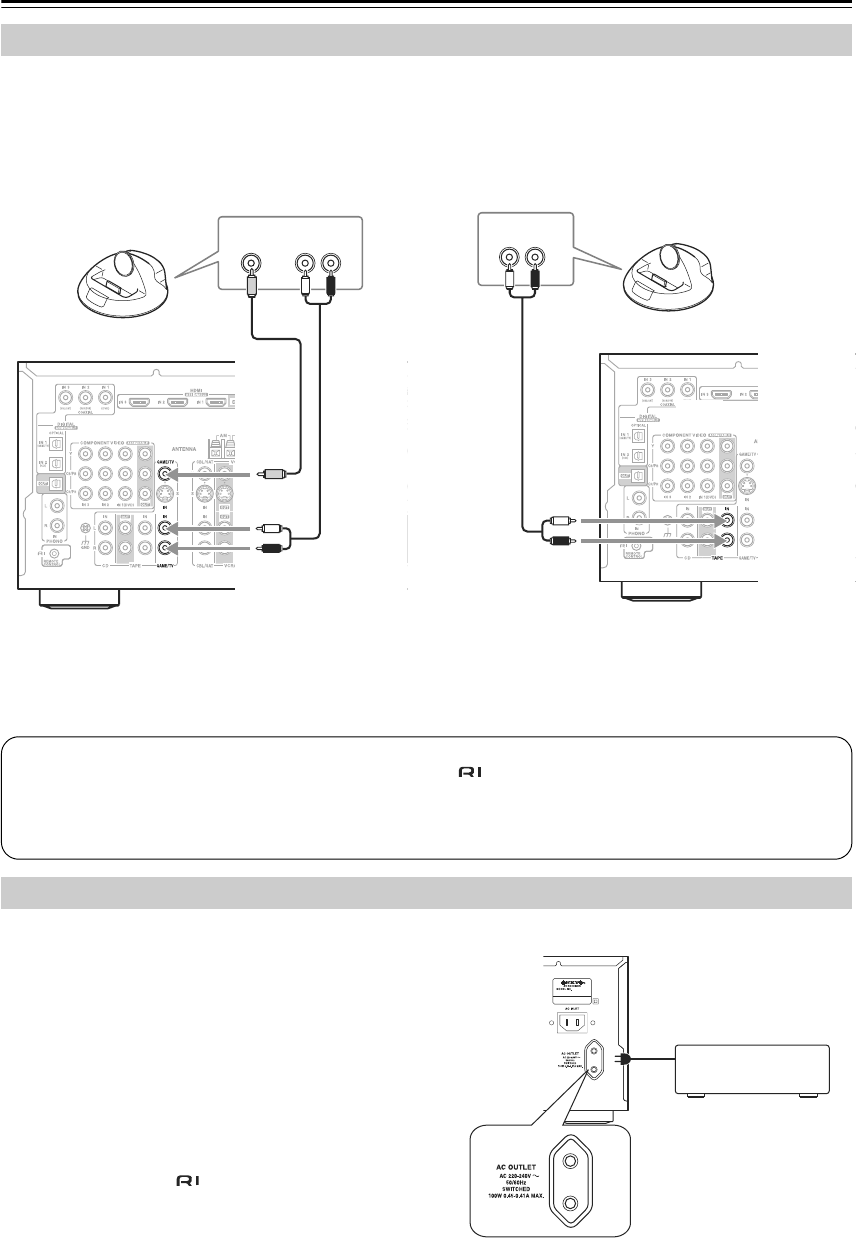

Aansluiten van een RI Dock......................... 40

Aansluiten van de netsnoeren van andere

apparaten .................................................. 40

Onkyo -apparaten aansluiten................. 41

De RS232-poort aansluiten.......................... 41

Het netsnoer aansluiten............................... 41

In- en uitschakelen van de AV-receiver ...42

Aansluiten van de voedingskabel ................ 42

Eerste instellingen

Eerste instellingen.....................................43

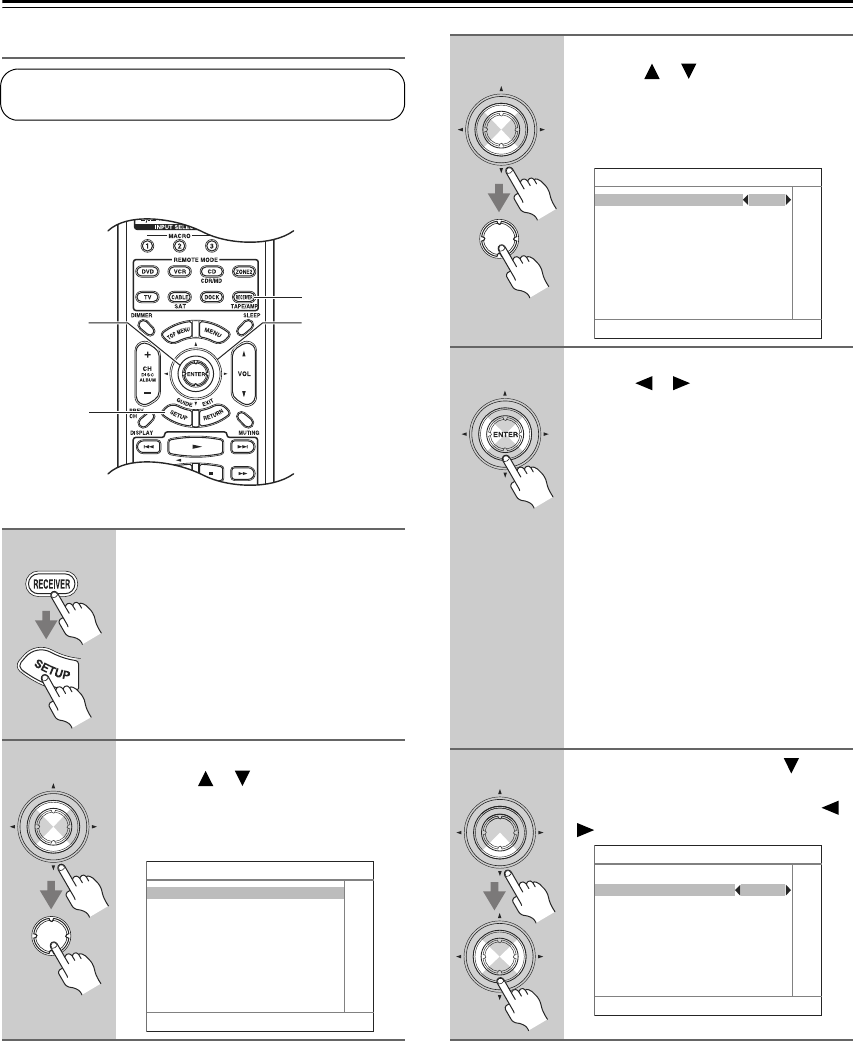

Gebruik van de instelmenu's op het scherm 43

Luidsprekerinstellingen ................................ 44

Instelling HDMI Monitor................................ 45

Video-ingang................................................ 46

Displaynaam voor de ingangsbron wijzigen

.... 48

Instellingen voor de digitale audioingangen

.... 49

Instelling TV-formaat.................................... 50

Instelling AM-frequentiestap

(op bepaalde modellen)............................. 51

Automatische luidsprekerinstelling

(Audyssey MultEQ XT).............................. 52

Basisbediening

Basisbediening...........................................57

Kiezen van de ingangsbron.......................... 57

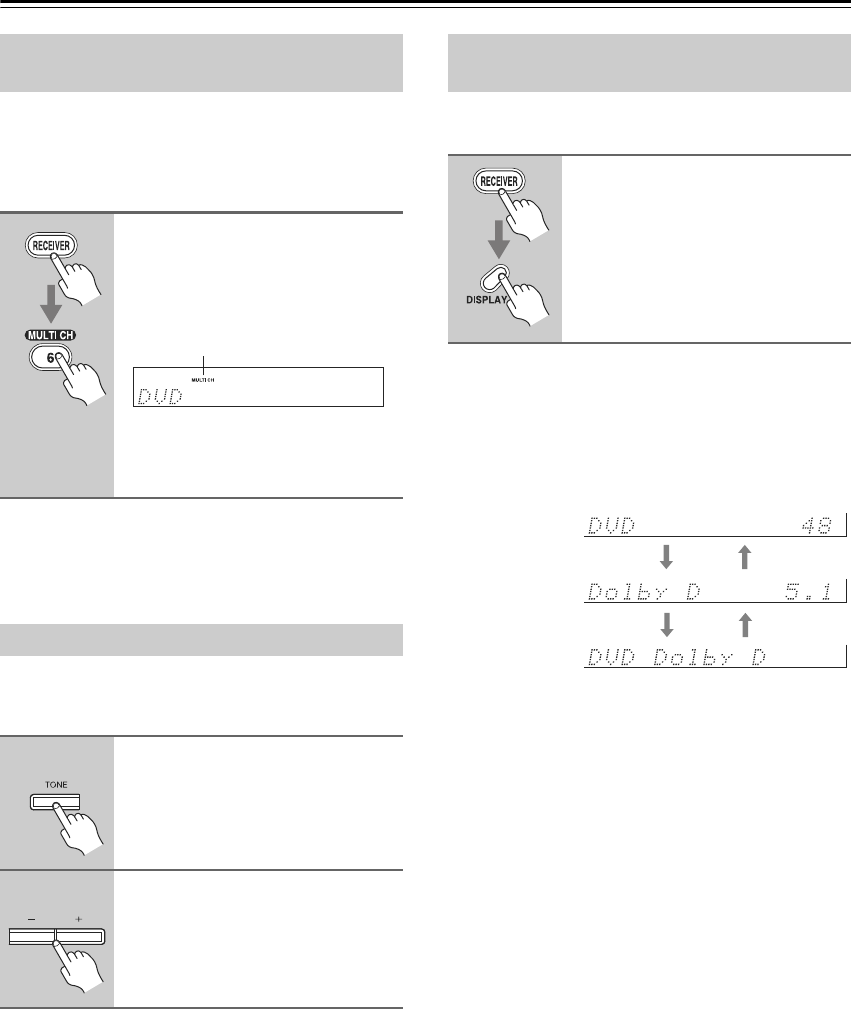

De multikanaals DVD-ingang gebruiken. ..... 58

Instellen van de lage en hoge tonen ............ 58

Weergeven van de ingangsbron-informatie

..... 58

Instellen van de helderheid van het display

..... 59

Dempen van het geluid van de AV-receiver

.... 59

Gebruik van de sluimertimer ........................ 59

Gebruik van een hoofdtelefoon.................... 59

Luisteren naar de radio .............................60

Gebruik van de tuner.................................... 60

Vastleggen van AM/FM-zenders.................. 61

Gebruik van RDS ......................................... 62

De akoestiekfuncties gebruiken ...............64

Akoestiekfuncties kiezen.............................. 64

Beschikbare luisterstanden voor de

verschillende bronformaten ....................... 65

Over de akoestiekfuncties............................ 69

Opnemen.....................................................72

Geavanceerde bediening

Geavanceerde bediening...........................73

Gebruik van de Late Night functie

(alleen voor Dolby Digital, Dolby Digital

Plus, en Dolby TrueHD)............................. 73

Gebruik van de Re-EQ functie ..................... 73

Instellen van de afzonderlijke

luidsprekerniveaus..................................... 73

Geavanceerde setup

Geavanceerde setup..................................74

Over de beeldscherminstelmenu’s............... 74

Luidsprekerinstellingen ................................ 75

Instellingen multikanaals DVD-ingang ......... 82

Geluidsbijregelingsfuncties .......................... 83

Toewijzen van akoestiekfuncties aan de

ingangsbronnen......................................... 85

Source Setup ............................................... 86

Volume Setup/OSD Setup ........................... 90

Het ID van de AV-receiver wijzigen.............. 92

HDMI Setup.................................................. 93

Lock Setup ................................................... 95

Signaalformaat van het digitale ingangssignaal

.. 95

Veranderen van het ID-nummer van uw

afstandsbediening...................................... 96

Zone 2

Zone 2..........................................................97

Aansluitingen voor Zone 2 ........................... 97

Activeren van de Powered Zone 2 functie ... 98

Gebruik van Zone 2...................................... 99

Gebruik van de afstandsbediening in Zone

2 en meerkamerafstandsbedieningskits .. 101

Andere apparaten bedienen

Andere apparaten bedienen....................102

Afstandsbedieningscodes invoeren ........... 102

Afstandsbedieningscodes voor via

aangesloten Onkyo-apparaten ................ 103

De REMOTE MODE-toetsen resetten ....... 103

De afstandsbediening resetten .................. 103

Aanleren van commando ........................... 105

Gebruik van macro’s .................................. 106

Overigen

Technische gegevens..............................107

Verhelpen van storingen .........................108

Nl-7

Voor- & achterpanelen

De paginanummers die tussen haakjes staan, geven aan waar u de hoofdbeschrijving van het betreffende onderdeel vindt.

Ruststand/aan-toets (STANDBY/ON) (42)

Gebruik deze toets om de AV-receiver in en uit

(standby) te schakelen.

Ruststand-indicator (STANDBY) (42)

Deze indicator licht op wanneer de AV-receiver in

de ruststand (standby) staat en de indicator knippert

wanneer een signaal wordt ontvangen vanaf de

afstandsbediening.

Ruststand-indicator (READY) (94)

Gaat naar “gereed” en gaat branden als de HDMI

Power Control wordt ingesteld op Enable en de AV-

receiver op standby staat.

Zone 2 indicator (ZONE 2) (99)

Deze indicator licht op als Zone 2 wordt gekozen.

Afstandsbedieningssensor (12)

Deze sensor ontvangt de signalen van de

afstandsbediening.

Display

Zie “Display” op pagina 9.

Ingangskeuzetoetsen (57)

Gebruik deze toetsen om een van de volgende

ingangsbronnen te kiezen: MULTI CH, DVD,

VCR/DVR, CBL/SAT, GAME/TV, AUX, TAPE,

TUNER, CD of PHONO.

Met de [MULTI CH]-toets kan de analoge DVD

multikanaals ingang worden gekozen.

Pijltoetsen en toetsen TUNING/PRESET &

ENTER

Nadat de AM- of FM-afstemband is gekozen kunt u

met de TUNING-toetsen [ ][ ] op de gewenste

zender afstemmen of met de PRESET-toetsen

[ ][ ] op de vastgelegde voorkeuzezenders (zie

pagina 61). Wanneer de beeldscherminstelmenu’s

worden gebruikt, werken deze toetsen als pijltoetsen

voor het kiezen en instellen van onderdelen. De

[ENTER]-toets wordt ook gebruikt met de

beeldscherminstelmenu’s.

Regelaar MASTER VOLUME (57) en

indicator

Gebruik deze regelaar om het volume van de AV-

receiver in te stellen op, –f dB, –81 dB t/m +18 dB

(relatieve aanduiding).

(1 Toets PURE AUDIO (64)

Gebruik deze toets om de akoestiekfunctie Pure

audio te kiezen.

(2 Stekerbus PHONES (59)

Op deze 1/4-inch hoofdtelefoonstekerbus kan een

standaard hoofdtelefoon worden aangesloten om te

luisteren zonder anderen te storen.

(3 Toetsen ZONE 2/OFF (99)

Gebruik de toets ZONE 2 om de ingangsbron voor

Zone 2 te kiezen.

Gebruik de OFF-toets om de uitgang voor Zone 2

uit te schakelen.

(4 Toets ZONE 2 LEVEL (100)

Gebruik deze toets om het volume voor Zone 2 in te

stellen.

Voorpaneel

bn bpbo cpcncm coclckbs

btbrbl bmbk

896

345 7

Nl-8

Voor- & achterpanelen—Vervolg

(5 Toetsen TONE [–] & [+] (58)

Gebruik deze toetsen om de weergave van de lage

en hoge tonen in te stellen.

(6 Toets STEREO (64)

Gebruik deze toets om de akoestiekfunctie Stereo in

te schakelen.

(7 Toetsen LISTENING MODE [ ]/[ ] (64)

Gebruik deze toetsen om de gewenste

akoestiekfunctie te kiezen.

(8 Toets DISPLAY (58)

Gebruik deze toets om diverse informatie over de

gekozen ingangsbron op het display aan te geven.

(9 Toets DIGITAL INPUT (49, 95)

Gebruik deze toets voor het toewijzen van de

digitale ingangen en voor het opgeven van het

formaat van de digitale ingangssignalen.

(: Toets RT/PTY/TP (63)

Gebruik deze toets voor het gebruikt voor RDS

(Radio Data Systeem). Zie “Gebruik van RDS” op

pagina 62.

)1 Toets MEMORY (61)

Gebruik deze toets voor het vastleggen en wissen

van voorkeuzezenders.

)2 Toets TUNING MODE (60)

Gebruik deze toets om de automatische

afstemfunctie of de handmatige afstemfunctie te

kiezen.

)3 Toets SETUP

Gebruik deze toets voor toegang tot de

beeldscherminstelmenu’s die op de aangesloten TV

worden weergegeven.

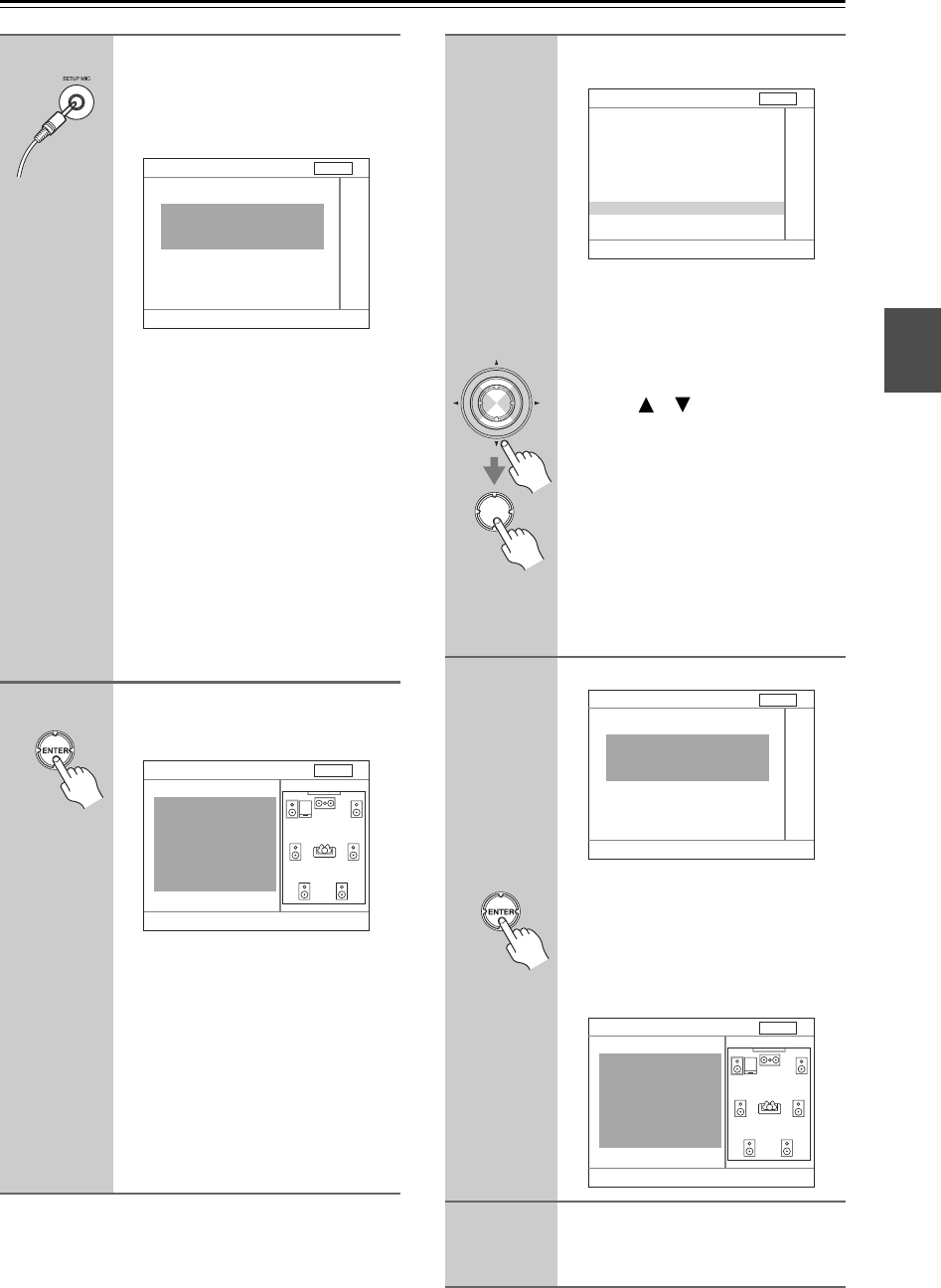

)4 Stekerbus SETUP MIC (52)

Sluit hierop de bijgeleverde microfoon aan waarmee

de automatische luidsprekerinstellingen gemaakt

kunnen worden.

)5 Terugtoets (RETURN)

Gebruik deze toets om terug te keren naar het

voorheen weergegeven beeldscherminstelmenu.

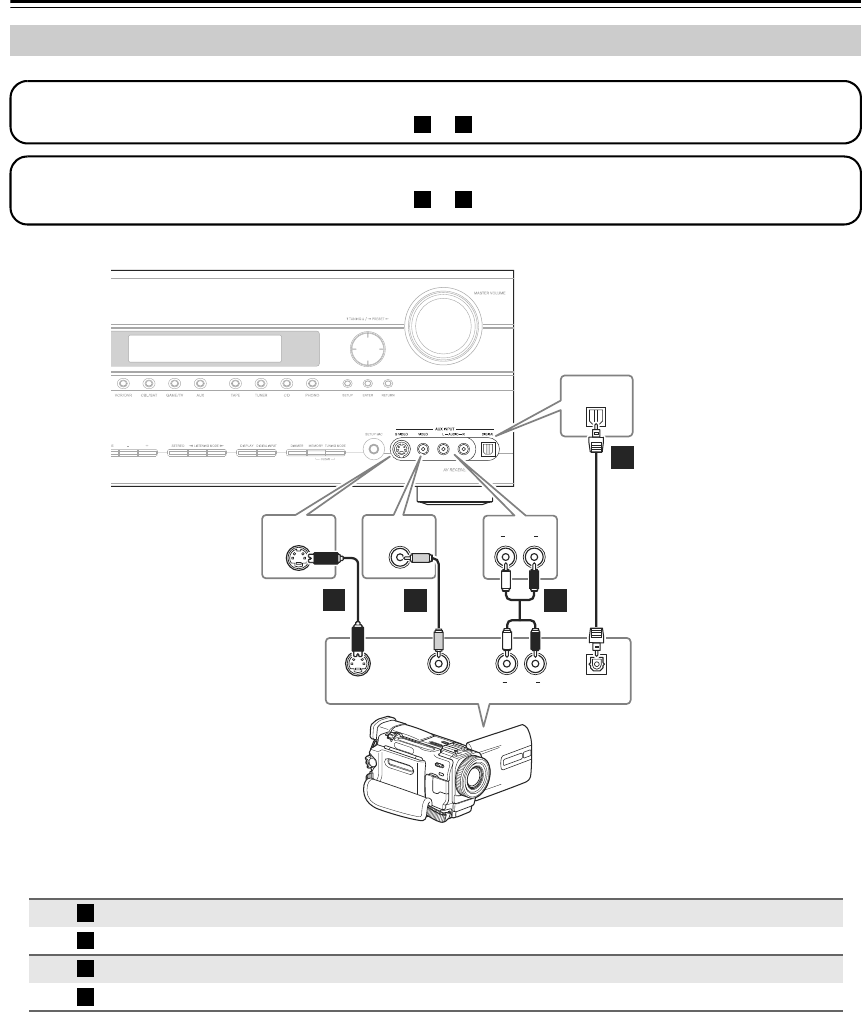

)6 AUX INPUT

Gebruik deze ingangen om een camcorder,

spelconsole enz. aan te sluiten. Er zijn stekerbussen

voor optische digitale audio, S-video, composiet

video en analoge audio.

Nl-9

Voor- & achterpanelen—Vervolg

De paginanummers die tussen haakjes staan, geven aan waar u de hoofdbeschrijving van het betreffende onderdeel

vindt.

SLEEP-indicator (59)

Deze indicator licht op wanneer de sluimerfunctie is

ingesteld.

MUTING-indicator (59)

Deze indicator knippert of gaat branden wanneer

het geluid van de AV-receiver is gedempt.

HDMI-indicator

Deze indicator gaat branden wanneer de HDMI-

audiosignaalingang wordt gebruikt.

Akoestiekfunctie- & formaatindicators

Deze indicators tonen de gekozen akoestiekfunctie

en het formaat van de digitale ingangssignalen.

Tuning-indicatielampjes

FM STEREO (60): Deze indicator licht op

wanneer de AV-receiver op een FM-stereozender is

afgestemd.

RDS (62): Deze indicator licht op wanneer is

afgestemd op een radiozender die RDS (Radio Data

Systeem) informatie uitzendt.

AUTO (60): Deze indicator licht op wanneer

automatische afstemming wordt gekozen en dooft

wanneer handmatige afstemming wordt gekozen.

TUNED (60): Deze indicator licht op wanneer de

AV-receiver op een radiozender is afgestemd.

Berichtengebied

Hier worden diverse berichten aangegeven over de

gekozen programmabron.

Audyssey-indicator (52)

Dit indicatielampje knippert tijdens de automatische

instelling van de luidsprekers en blijft branden

wanneer de instelling is voltooid. Het lampje gaat

ook branden wanneer de Equalizer Settings worden

ingesteld op Audyssey.

Display

12 3 4 5

6 7

Nl-10

Voor- & achterpanelen—Vervolg

De paginanummers die tussen haakjes staan, geven aan waar u de hoofdbeschrijving van het betreffende onderdeel vindt.

DIGITAL OPTICAL IN 1, 2 en OUT

Op deze optische digitale audio-ingangen kunnen

apparaten met optische digitale audio-uitgangen

worden aangesloten, zoals CD- en DVD-spelers.

Op de optische uitgang kan een CD-recorder of

andere digitale recorder met een optische digitale

ingang worden aangesloten.

DIGITAL COAXIAL IN 1, 2 en 3

Op deze coaxiale digitale audio-ingangen kunnen

apparaten met coaxiale digitale audio-uitgangen

worden aangesloten, zoals CD- en DVD-spelers.

HDMI IN 1, 2, 3 en OUT

HDMI-aansluitingen (High Definition Multimedia

Interface) zijn dragers van digitale audio en digitale

video.

Gebruik de HDMI-ingangen voor het aansluiten van

apparaten met HDMI-uitgangen, bijvoorbeeld

DVD-spelers.

Gebruik de HDMI-uitgang voor het aansluiten van

een TV of projector met een HDMI-ingang.

AM ANTENNA (23)

Gebruik deze druktype-klemmen voor het

aansluiten van een AM-antenne.

FM ANTENNA (23)

Gebruik deze stekerbus voor het aansluiten van een

FM-antenne.

MONITOR OUT

De S-video- of composiet videostekerbus moetr

worden aangesloten op een video-ingang op uw TV

of projector.

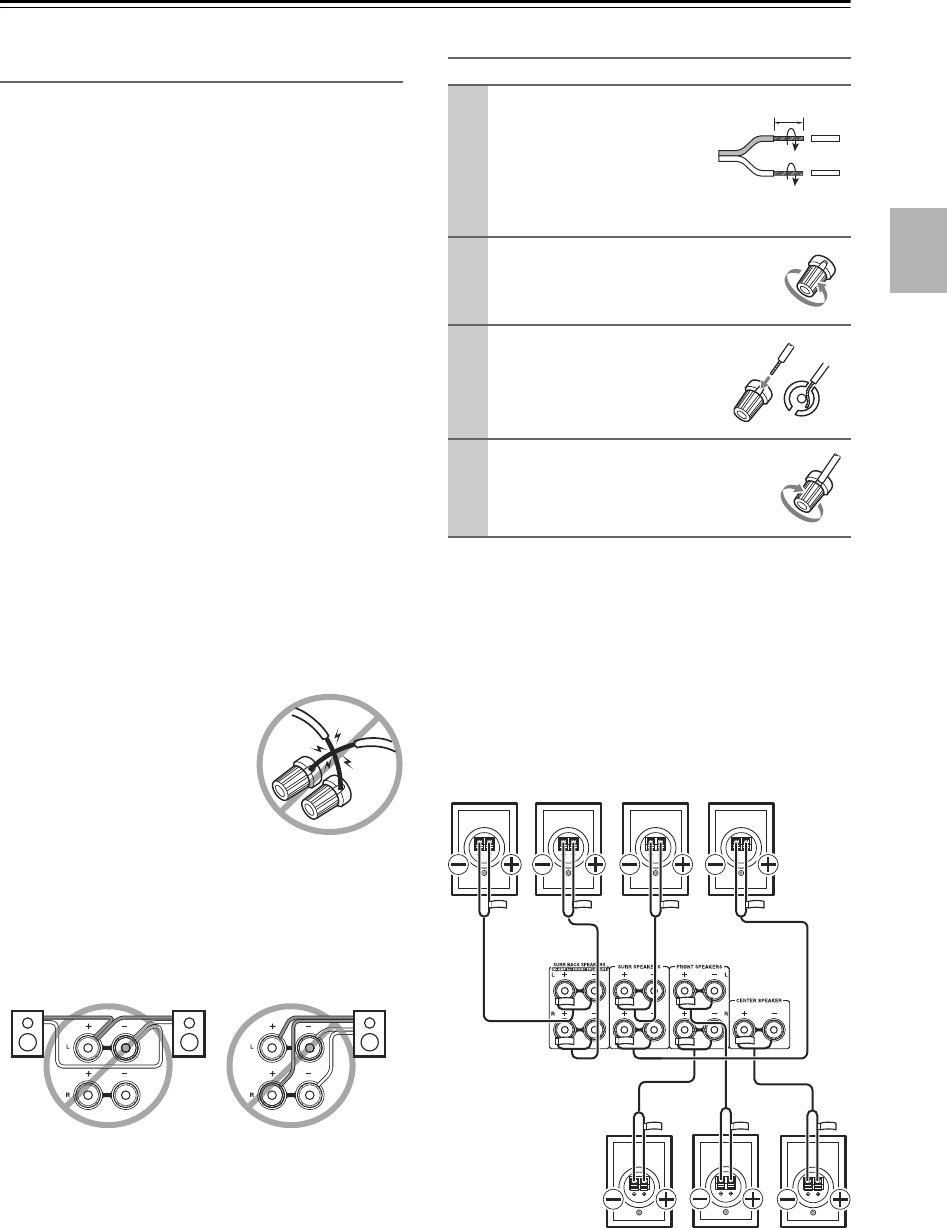

FRONT, CENTER, SURR en SURR BACK

SPEAKERS (21)

Op deze klemmen kunnen de voor-, midden-,

surround- en surround-achterluidsprekers worden

aangesloten.

(1 RS232

Gebruik deze aansluiting voor het aansluiten van de

AV-receiver op externe apparatuur en regeleenheden

voor automatische besturing.

(2 ZONE 2 LINE OUT (97)

Deze analoge audio-uitgang kan verbonden worden

met een lijningang van een geïntegreerde versterker

in Zone 2.

(3 ZONE 2 SPEAKERS (97)

Gebruik deze klemmen voor het aansluiten van

luidsprekers in Zone 2.

(4 AC INLET

Sluit op deze netingang het bijgeleverde netsnoer

aan. Steek de stekker aan het andere uiteinde van

het netsnoer in een geschikt stopcontact.

(5 PHONO IN

Op deze ingang kan een platenspeler worden

aangesloten.

Achterpaneel

bn cl cn co cpcm

78945 bl

bs bt ck

bm bo

Nl-11

Voor- & achterpanelen—Vervolg

(6 REMOTE CONTROL

Deze -stekerbus (interactieve

afstandsbediening) kan worden verbonden met de

-stekerbus van een ander Onkyo AV-apparaat.

De afstandsbediening van de AV-receiver kan dan

gebruikt worden om het andere apparaat te

bedienen. Voor gebruik van moet er een

analoge audioverbinding (RCA) gemaakt zijn

tussen de AV-receiver en het andere AV-apparaat,

ook wanneer er reeds een digitale verbinding tussen

de apparaten bestaat.

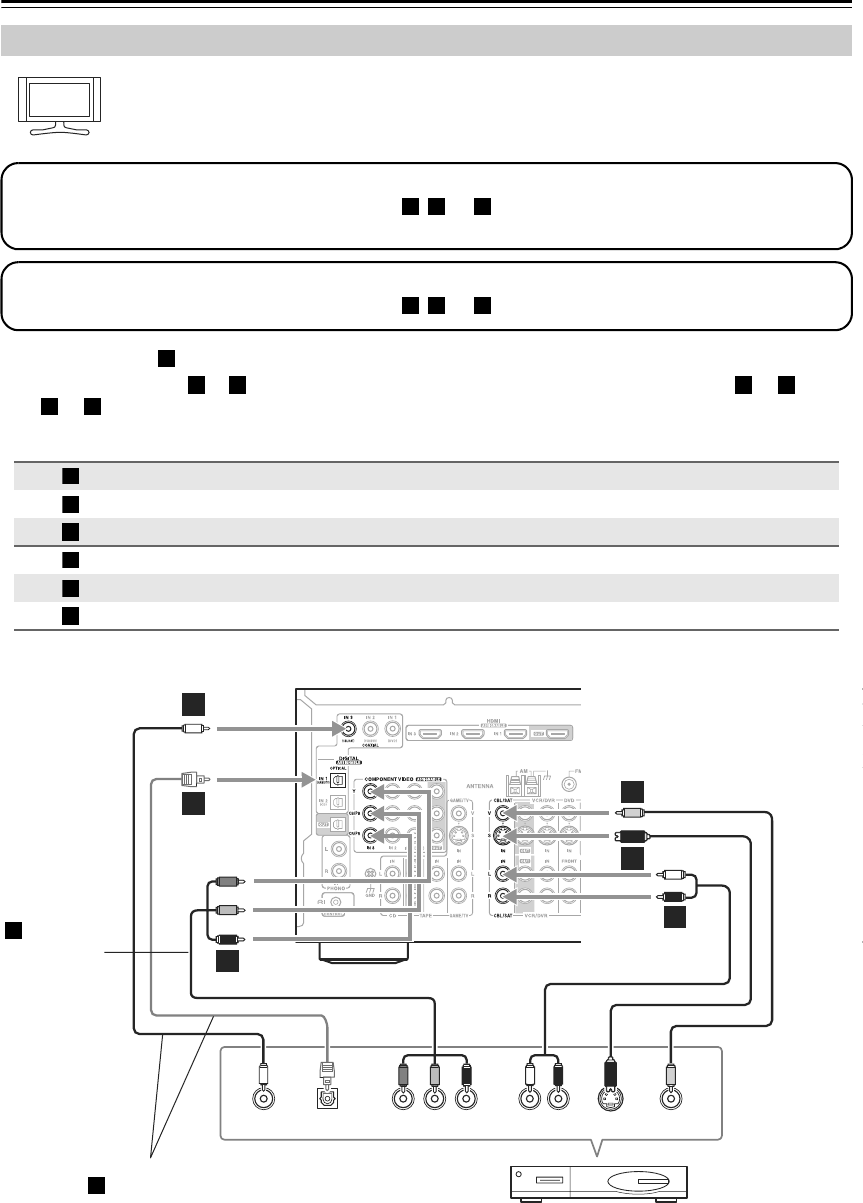

(7 COMPONENT VIDEO IN 1, 2, 3 en OUT

Gebruik deze component video-ingangen voor het

aansluiten van AV-apparatuur met component

video-uitgangen zoals een DVD-speler.

Gebruik deze component video-uitgang voor het

aansluiten van een TV of projector met een

component video-ingang.

(8 Aardeschroef (GND)

Op deze schroef kan de aarddraad van de

platenspeler worden aangesloten.

(: CD IN

Gebruik deze analoge audio-ingang voor aansluiting

op de analoge audio-uitgang van een CD-speler.

)1 TAPE IN/OUT

Deze analoge audio-ingang en uitgang kunnen

verbonden worden met de analoge audio-ingang en

uitgang van een recorder (cassetterecorder,

minidisc-recorder enz.).

)2 GAME/TV IN

Hier kunt u een spelconsole, TV enzovoort

aansluiten. De ingangsstekerbussen zijn S-video,

composiet video en analoge audio-aansluitingen.

)3 CBL/SAT IN

Hierop kan een kabel/satellietreceiver, settopbox

enz. worden aangesloten. De ingangs- en

uitgangsstekerbussen zijn S-video, composiet video

en analoge audio-aansluitingen.

)4 VCR/DVR IN/OUT

Hierop kan een videorecorder of DVR (digitale

videorecorder) worden aangesloten. De ingangs- en

uitgangsstekerbussen zijn S-video, composiet video

en analoge audio-aansluitingen.

)5 DVD IN

Hierop kan een DVD-speler worden aangesloten.

De ingangsstekerbussen zijn S-video, composiet

video en analoge audio. U kunt hierop de 2-kanaals

analoge audio-uitgang of de 7.1-kanaals analoge

audio-uitgang van een DVD-speler aansluiten.

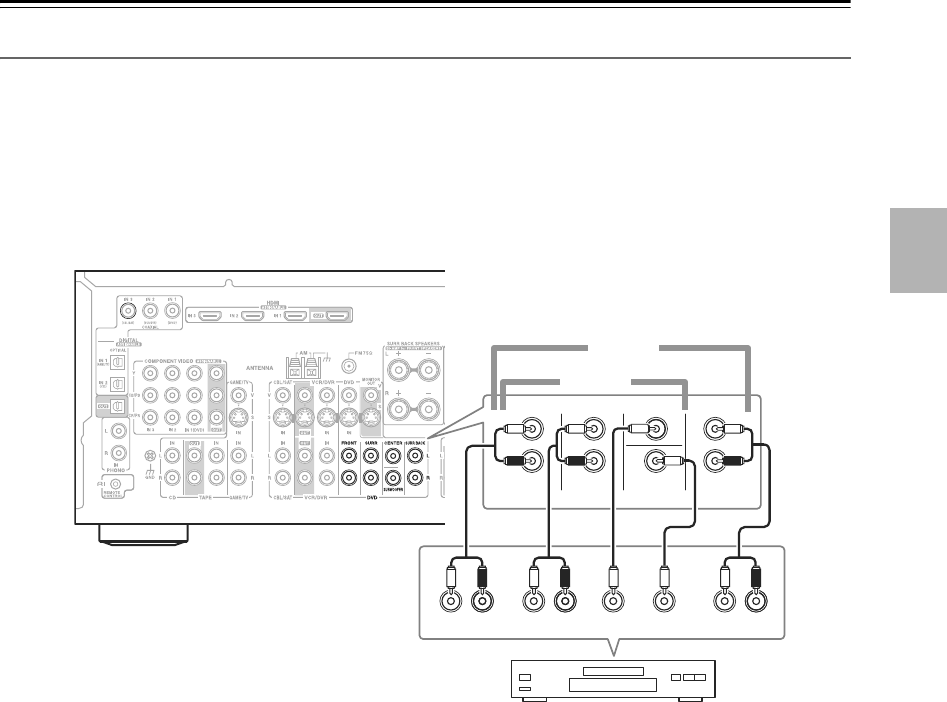

)6 PRE OUT: FRONT L/R, CENTER,

SUBWOOFER, SURR L/R en SURR BACK

L/R (20)

Deze 5.1/7.1 analoge audio-uitgang kan verbonden

worden met de analoge audio-ingang van een

andere eindversterker, voor het geval u de AV-

receiver als een voorversterker wilt gebruiken. De

SUBWOOFER aansluiting kan verbonden worden

met een actieve subwoofer.

)7 12V TRIGGER OUT

Deze uitgang kan verbonden worden met de 12-volt

triggeringang van een apparaat in Zone 2. Wanneer

Zone 2 op de AV-receiver wordt ingeschakeld,

wordt er een 12-volt triggersignaal uitgestuurd.

)8 IR IN

Op de IR IN aansluiting kan een los verkrijgbare

IR-ontvanger worden aangesloten, zodat u de

AVreceiver kunt bedienen terwijl u in Zone 2 bent,

of u het apparaat kunt bedienen terwijl dit niet

zichtbaar is omdat het bijvoorbeeld in een kast staat.

)9 AC OUTLET

Deze geschakelde netuitgangen kunnen stroom

leveren aan andere AV-apparaten. Het type en aantal

uitgangen wordt bepaald door het land waar u de

AV-receiver hebt gekocht.

Zie pagina’s 19-41 voor informatie over de

aansluitingen.

Nl-12

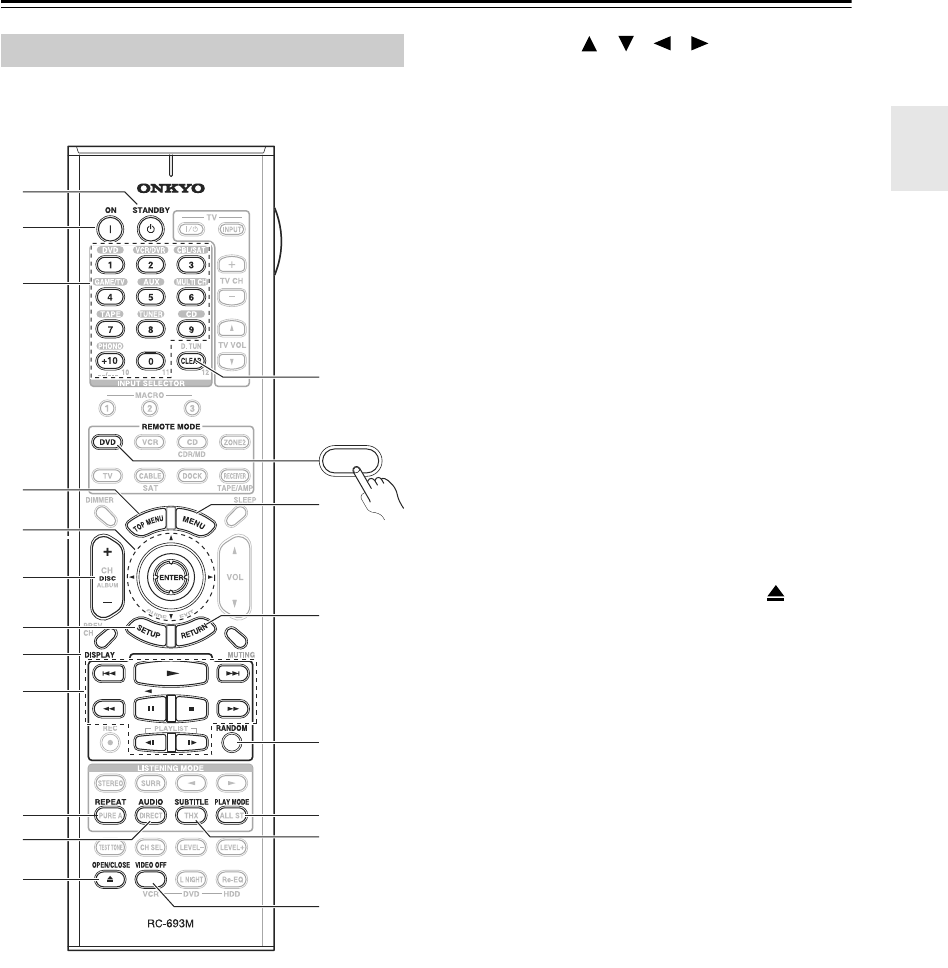

Afstandsbediening

Opmerkingen:

• Als de afstandsbediening niet meer goed werkt, moet

u beide batterijen door nieuwe vervangen.

• Gebruik geen nieuwe en oude batterijen of batterijen

van een verschillend type door elkaar.

• Als u de afstandsbediening langere tijd niet denkt te

gebruiken, moet u de batterijen eruit verwijderen om

lekkage en corrosie te voorkomen.

• Neem lege batterijen onmiddellijk uit de

afstandsbediening om lekkage en corrosie te

voorkomen.

Voor een goede werking moet u de afstandsbediening

naar de afstandsbedieningssensor op het voorpaneel van

de AV-receiver richten, zoals hieronder is aangegeven.

Opmerkingen:

• Zorg dat er geen direct zonlicht of het licht van een

invertertype tl-lamp op de AV-receiver valt, want dit

kan van invloed zijn op de werking van de

afstandsbediening. Houd hier rekening mee bij het

installeren.

• Wanneer een andere afstandsbediening van hetzelfde

type in dezelfde kamer wordt gebruikt, of wanneer de

AV-receiver wordt gebruikt in de buurt van apparatuur

die met infraroodsignalen werkt, kan dit van invloed

zijn op de werking van de afstandsbediening.

• Leg geen voorwerpen, zoals een boek, op de

afstandsbediening, want dan kunnen de toetsen per

ongeluk worden ingedrukt en lopen de batterijen leeg.

• De afstandsbediening werkt mogelijk niet

betrouwbaar als de AV-receiver in een kast achter

deuren met gekleurd glas wordt geplaatst. Houd hier

rekening mee bij het installeren.

• De afstandsbediening werkt niet als er zich een

obstakel bevindt tussen de afstandsbediening en de

afstandsbedieningssensor op het voorpaneel van de

AV-receiver.

Plaatsen van de batterijen

1Om de batterijhouder te openen, drukt u

op de kleine inkeping en schuift dan het

dekseltje van de batterijhouder af.

2Plaats de drie bijgeleverde batterijen

(AA/R6) overeenkomstig de plus- en min-

aanduidingen in de batterijhouder.

3Breng het dekseltje weer aan en schuif het

dicht.

De afstandsbediening richten

Afstandsbedieningssensor

AV-receiver

Ongeveer 5 m.

STANDBY-indicator

Nl-13

Afstandsbediening—Vervolg

U kunt de AV-receiver en ook de afstandsbediening

gebruiken om de andere AV-apparaten te bedienen. De

afstandsbediening heeft een aparte gebruiksmodus voor

elk type component. De gebruiksmodus wordt gekozen

met de acht REMOTE MODE toetsen.

■RECEIVER/TAPE modus

In de RECEIVER/TAPE modus kunt u de AV-receiver

en een Onkyo cassetterecorder bedienen die via zijn

aangesloten.

■DVD modus

Bij de standaardinstelling wordt deze modus gebruikt voor

het bedienen van een Onkyo DVD-speler. Door de juiste

afstandsbedieningscode in te voeren kunt u ook apparaten

van een andere fabrikant bedienen (zie pagina 102).

■CD/CDR/MD modus

Bij de standaardinstelling wordt deze modus gebruikt

voor het bedienen van een Onkyo CD-speler. Door de

juiste afstandsbedieningscode in te voeren kunt u ook

een CD-speler, MD-recorder of CD-recorder van een

andere fabrikant bedienen (zie pagina 102).

■DOCK modus

Deze modus is voor bediening van een Apple iPod in een

Onkyo RI Dock.

Standaard kunt u een RI Dock bedienen als deze een

afstandsbedieningssensor heeft zoals DS-A2. U kunt een

RI Dock met een RI-aansluiting bedienen door de juiste

afstandsbedieningscode in te voeren (zie pagina 102).

■TV and VCR modus

Met deze modi kunt u een TV en videorecorder

bedienen. U moet wel eerst de juiste

afstandsbedieningscode invoeren (zie pagina 102).

■CABLE/SAT modus

Met de CABLE/SAT modus kunt u een kabel- of

satelliet- TV-ontvanger bedienen. U moet wel eerst de

juiste afstandsbedieningscode invoeren (zie pagina 102).

■ZONE 2 modus

Deze modus zijn voor het bedienen van Zone 2. (zie

pagina 99).

Opmerking:

Some of the remote controller operations described in

this manual may not work as expected with other com-

ponents.

Gebruik de RECEIVER/TAPE modus om de AV-

receiver te bedienen. Deze modus kan ook gebruikt

worden om een Onkyo cassetterecorder te bedienen die

via is aangesloten.

Druk op de [RECEIVER] REMOTE MODE toets

om de RECEIVER/TAPE modus van de

afstandsbediening te activeren.

Betreffende de afstandsbedieningsmodi

1Gebruik de REMOTE MODE toetsen om de

gewenste modus te kiezen.

2Gebruik de toetsen die bij de gekozen

modus horen om de betreffende

component te bedienen.

RECEIVER/TAPE modus: zie rechterkolom

DVD modus: zie pagina 15

CD/MD/CDR modus: zie pagina 16

DOCK modus: zie pagina 17

TV, VCR, SAT/CABLE modus: zie pagina 104

RECEIVER/TAPE modus

bl

Nl-14

Afstandsbediening—Vervolg

Zie de bladzijden aangegeven tussen haakjes voor

verdere informatie.

Ruststandtoets (STANDBY) (42)

Gebruik deze toets om de AV-receiver in de

ruststand (standby) te zetten.

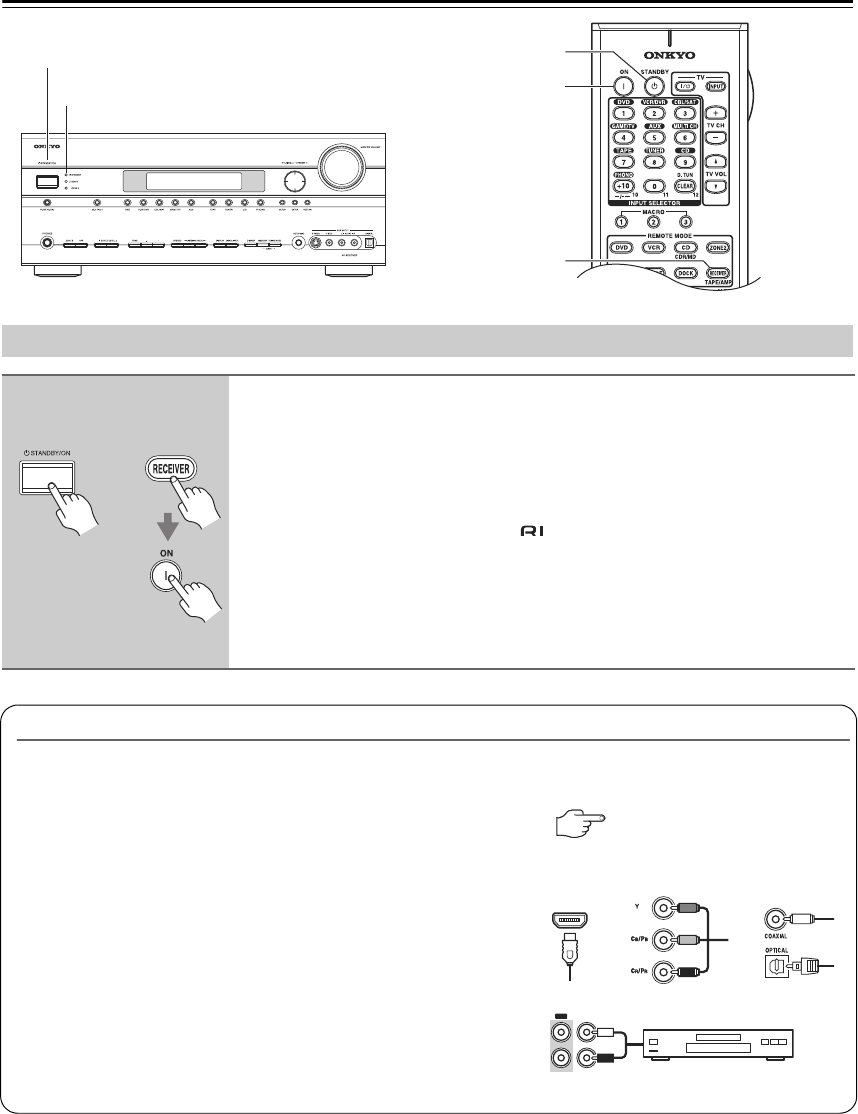

Aan-toets (ON) (42)

Gebruik deze toets om de AV-receiver in te

schakelen.

Ingangsbrontoetsen (INPUT SELECTOR)

(57)

Gebruik deze toetsen voor het kiezen van de

ingangsbronnen.

Macrotoetsen (MACRO) (106)

Gebruikt met de macrofunctie.

Dimmertoets (DIMMER) (59)

Gebruik deze toets om de helderheid van het display

in te stellen.

Pijltoetsen [ ]/[ ]/[ ]/[ ] en invoertoets

(ENTER)

Gebruik deze toets om onderdelen te kiezen en

instellingen te maken.

Voorkeurzendertoets (CH +/–) (61)

Gebruik deze toets om vastgelegde voorkeurzenders

te kiezen.

Instellingentoets (SETUP)

Gebruik deze toets voor het wijzigen van de

instellingen.

Aanduidingskeuzetoets (DISPLAY) (58)

Gebruik deze toets om diverse informatie

betreffende de gekozen ingangsbron in het display

aan te geven.

(1 Akoestiekfunctietoetsen (LISTENING

MODE) (64)

Gebruik deze toetsen voor het kiezen van de

akoestiekfuncties. De [STEREO], [SURR] en

LISTENING MODE [ ]/[ ]toetsen kunnen

gebruikt worden ongeacht de gekozen

afstandsbedieningsmodus.

(2 Luidspreker-insteltoetsen (TEST TONE, CH

SEL en LEVEL [+][–] (73, 79)

Gebruik deze toetsen om het niveau van de

afzonderlijke luidsprekers in te stellen.

(3 LIGHT toets

Gebruik deze toets om de verlichting van de

afstandsbedieningstoetsen in en uit te schakelen.

(4 Directe afstemmingstoets (D.TUN) (60)

Gebruik deze toets om de directe

afstemmingsfunctie voor de radio in te schakelen.

(5 Afstandsbedieningsmodus-toetsen

(REMOTE MODE) (13)

Gebruik deze toetsen om de gewenste

afstandsbedieningsmodus te kiezen. Bij gebruik van

de REMOTE MODE toets voor de gekozen modus

oplichten.

(6 Sluimerfunctietoets (SLEEP) (59)

Gebruik deze toets voor het instellen van de

sluimertimer.

(7 Volumetoetsen (VOL [ ]/[ ]) (57)

Gebruik deze toetsen voor het instellen van het

volume van de AV-receiver, ongeacht de gekozen

afstandsbedieningsmodus.

(8 Terugtoets (RETURN)

Gebruik deze toets voor het kiezen van het voorheen

weergegeven instellingenmenu.

(9 Dempingstoets (MUTING) (59)

Gebruik deze toets om de geluidsdemping van de

AV-receiver in en uit te schakelen.

(: Re-EQ toets (73)

Gebruik deze toets om de Re-EQ functie in en uit te

schakelen.

)1 Late Night functietoets (L NIGHT) (73)

Gebruik deze toets om de Late Night functie in en

uit te schakelen.

■TAPE modus

Bij een dubbel cassettedeck kan alleen deck B bediend

worden.



Vorige- en volgende-toetsen

[]/[]

Met de vorige [ ] toets wordt het vorige

muziekstuk gekozen. Tijdens afspelen wordt naar

het begin van het huidige muziekstuk gegaan. Met

de volgende [ ] toets wordt het volgende

muziekstuk gekozen.

Afhankelijk van de opname is het mogelijk dat de

vorige en volgende [ ]/[ ] toetsen niet juist

Weergavetoets [ ]

Voor het beginnen met afspelen.

Terugspoelen en Vooruitspoelen-toetsen

[]/[]

Gebruik de terugspoeltoets [ ] voor het terugspo-

elen van de band. Gebruik de vooruitspoeltoets

[ ] voor het vooruitspoelen van de band.

Achterwaartse weergavetoets [ ]

Voor het beginnen met afspelen in achterwaartse

richting.

Stoptoets [ ]

Voor het stoppen met afspelen.

Opnametoets (REC [ ])

Voor het beginnen met opnemen.

Nl-15

Afstandsbediening—Vervolg

Druk op de [DVD] REMOTE MODE toets om de

DVD modus van de afstandsbediening te activeren.

Ruststandtoets (STANDBY)

Gebruik deze toets om de DVD-speler in de

ruststand (standby) te zetten.

Aan-toets (ON)

Gebruik deze toets om de DVD-speler in te

schakelen.

Cijfertoetsen

Titel-, hoofdstuk- en tracknummers in te voeren en

om de tijd in te voeren voor het opzoeken van een

bepaalde tijdlocatie.

Beginmenutoets (TOP MENU)

Naar het beginmenu van een DVD te gaan.

Pijltoetsen [ ]/[ ]/[ ]/[ ] en invoertoets

(ENTER)

Gebruik deze toetsen om door de menu’s te

navigeren en onderdelen te selecteren.

Disctoetsen (DISC +/–)

Gewenste disc van een DVD-wisselaar te kiezen.

Instellingentoets (SETUP)

Gebruik deze toets voor toegang tot de instellingen

van de DVD-speler.

Aanduidingskeuzetoets (DISPLAY)

Gebruik deze toets om informatie over de huidige

disc, titel, hoofdstuk of track, inclusief de verlopen

speelduur, resterende speelduur, totale speelduur

enz. weer te geven.

Weergavetoetsen

Vanaf links naar rechts: Vorige, Afspelen, Volgende,

Snel achterwaarts, Pauzeren, Stoppen, Snel

voorwaarts, Vertraagde achterwaartse weergave en

Vertraagde voorwaartse weergave.

(1 Herhaaltoets (REPEAT)

Gebruik de herhaalfunctie in te stellen.

(2 Geluidtoets (AUDIO)

Het kiezen van het gewenste geluidsspoor en

audioformaat (bijv. Dolby Digital of DTS).

(3 Open/dicht-toets (OPEN/CLOSE) [ ]

Disclade te openen en te sluiten.

(4 Wistoets (CLEAR)

Functies te annuleren of ingevoerde nummers te

wissen.

(5 Menutoets (MENU)

Het DVD-menu weer te geven.

(6 Terugtoets (RETURN)

Gebruik deze toets om het beeldscherm-instelmenu

van de DVD-speler te verlaten.

(7 Willekeurige weergavetoets (RANDOM)

Gebruik voor willekeurige weergave.

(8 Afspeelfunctietoets (PLAY MODE)

Afspeelfunctie te kiezen bij een apparaat met

meerdere afspeelfuncties.

(9 Ondertitelingstoets (SUBTITLE)

Het kiezen van de ondertiteling.

(: Video-uitschakeltoets (VIDEO OFF)

Interne videoschakelingen uit te schakelen en zo

interferentie te voorkomen wanneer discs met enkel

audio worden afgespeeld.

DVD-modus

4bo

DVD

Nl-16

Afstandsbediening—Vervolg

Om een Onkyo CD-speler, MD-recorder of

CDrecorder, of een CD/MD-speler/recorder van een

andere fabrikant te bedienen, drukt u op de [CD]

REMOTE MODE toets om de CD/MD/CDR

afstandsbedieningsmodus te kiezen.

Voor het bedienen van een Onkyo MD-recorder of

CDrecorder, of een apparaat van een andere fabrikant,

moet u wel eerst de juiste afstandsbedieningscode

invoeren (zie blz. 102).

Ruststandtoets (STANDBY)

Gebruik deze toets om de apparaat in de ruststand

(standby) te zetten.

Aan-toets (ON)

Gebruik deze toets om de apparaat in en uit

(standby) te schakelen.

Cijfertoetsen

Tracknummers in te voeren en om de tijd in te

voeren voor het opzoeken van een bepaalde

tijdlocatie.

Pijltoetsen [ ]/[ ]/[ ]/[ ] en invoertoets

(ENTER)

Deze toetsen worden gebruikt met sommige

apparaten.

Disctoetsen (DISC +/–)

Gewenste disc van een CD-wisselaar te kiezen.

Aanduidingskeuzetoets (DISPLAY)

Gebruik deze toets om informatie over de huidige

disc of track aan te geven, zoals de verstreken

speelduur, resterende speelduur, totale speelduur

enz.

Weergavetoetsen

Vanaf links naar rechts: Vorige, Afspelen, Volgende,

Snel achterwaarts, Pauzeren, Stoppen en Snel

voorwaarts.

Opnametoets (REC [ ])

Te beginnen met opnemen.

Herhaaltoets (REPEAT)

Herhaalfunctie in te stellen.

(1 Open/dicht-toets (OPEN/CLOSE [ ] )

Gebruik deze toets om de disclade te openen en te

sluiten of om de minidisc naar buiten te schuiven.

(2 Wistoets (CLEAR)

Functies te annuleren of ingevoerde nummers te

wissen.

(3 Terugtoets (RETURN)

Deze toetsen worden gebruikt met sommige

apparaten.

(4 Willekeurige weergavetoets (RANDOM)

Gebruik voor willekeurige weergave.

(5 Afspeelfunctietoets (PLAY MODE)

Afspeelfunctie te kiezen bij een apparaat met

meerdere afspeelfuncties.

CD/MD/CDR modi

Nl-17

Afstandsbediening—Vervolg

De modus Dock is voor bediening van een Apple iPod in

een Onkyo RI Dock.

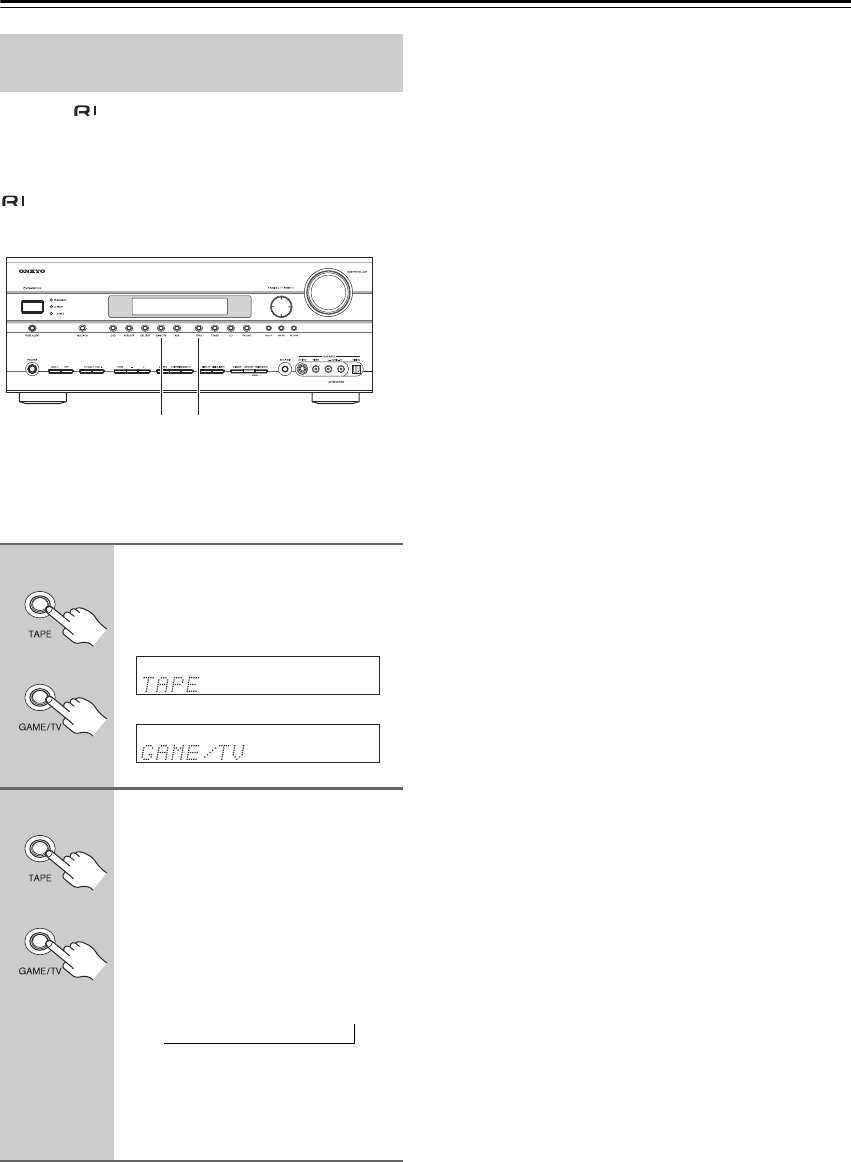

Bij gebruik van de RI Dock:

• Sluit de RI Dock op de TAPE IN of GAME/TV IN

L/R aansluitingen aan.

• Zet de RI MODE schakelaar van de RI Dock op HDD

een HDD/DOCK.

• Zet de ingangsaanduiding van de AV-receiver op

DOCK (zie blz. 48).

• Voer voor bediening van een DS-A1 RI Dock de juiste

afstandsbedieningscode in voordat u dit apparaat voor

het eerst gebruikt (zie

pagina 102

• Raadpleeg de handleiding van de RI Dock.

Druk op de [DOCK] REMOTE MODE toets om de

DOCK modus van de afstandsbediening te activeren.

Ruststandtoets (STANDBY)

Gebruik deze toets om het iPod in de ruststand te zetten.

Aan-toets (ON)*

Gebruik deze toets om het iPod in te schakelen.

Hoofdmenutoets (TOP MENU)

Deze toets werkt als een modustoets bij gebruik met

een DS-A2 RI Dock.

Pijltoetsen [ ]/[ ] en invoertoets (ENTER)*

Gebruik deze toetsen om door de menu’s te

navigeren en onderdelen te selecteren.

Albumtoets (ALBUM +/–)*

Gebruik deze toets om het volgende of vorige album

te kiezen.

Aanduidingskeuzetoets (DISPLAY)*

Gebruik deze toets om de achtergrondverlichting 30

seconden in te schakelen.

Vorige-toets [ ]

Gebruik deze toets om terug te gaan naar het begin

van het huidige liedje. Druk tweemaal op de toets

voor het vorige liedje.

Pauzetoets [ ]

Gebruik deze toets om het afspelen kortstondig te

onderbreken. (Bij de 3de-generatie iPod’s werkt

deze toets als een weergave/pauzetoets.)

Snel-achterwaarts toets [ ]

Houd deze toets ingedrukt om snel in achterwaartse

richting te gaan.

(1 Afspeellijsttoetsen (PLAYLIST [ ]/[ ] )*

Gebruik deze toetsen om de vorige of volgende

afspeellijst op het iPod te kiezen.

(2 Herhaaltoets (REPEAT)*

Gebruik deze toets om de herhaalfunctie in te stellen.

(3 Menutoets (MENU)*

Gebruik deze toets voor toegang tot de menu’s.

(4 Weergavetoets [ ]

Gebruik deze toets om te beginnen met afspelen. Als

het apparaat uitgeschakeld is, wordt dit automatisch

ingeschakeld. (Bij de 3de-generatie iPod’s werkt

deze toets als een weergave/pauzetoets.)

(5 Volgende-toets [ ]

Gebruik deze toets om naar het volgende liedje te

gaan.

(6 Stoptoets [ ]

Gebruik deze toets om te stoppen met afspelen en

een menu weer te geven.

(7 Snel-voorwaarts toets [ ]

Houd deze toets ingedrukt om snel in voorwaartse

richting te gaan.

(8 Willekeurige weergavetoets (RANDOM)*

Gebruik deze toets voor willekeurige weergave.

(9 Afspeelfunctietoets (PLAY MODE)

Gebruik deze toets om de afspeelfunctie te kiezen

bij een apparaat met meerdere afspeelfuncties.

Deze toets werkt als een hervattingstoets bij gebruik

met een DS-A2 RI Dock.

* De toetsen die voorzien zijn van een sterretje (*) kun-

nen niet gebruikt worden met 3de-generatie iPod's.

DOCK Modus

Nl-18

Over thuisbioscoop

De geweldige geluidsweergave van de AV-receiver stelt u in staat van een zeer realistisch surround-geluid te genieten

in uw eigen huiskamer – het is net alsof u in een bioscooptheater of concertzaal bent. Bij DVD’s hebt u de beschikking

over DTS en Dolby Digital. Bij analoge en digitale TV-uitzendingen kunt u genieten van Dolby Pro Logic IIx of

Onkyo’s eigen surround-akoestiekfuncties. U hebt ook de beschikking over THX Surround EX (THX-gecertificeerde

THX luidsprekersystemen worden aanbevolen).

Luisteren naar thuisbioscoop-weergave

Luidsprekers links en rechts voor

Deze luidsprekers bepalen het totale geluidsbeeld. In een thuisbioscoop-

opstelling zorgen zij voor de basis van het geluid. Deze luidsprekers dienen

ongeveer op oorhoogte te worden opgesteld en moeten beide op gelijke

afstand van de TV zijn. Draai de luidsprekers naar binnen zodat er een

driehoek ontstaat, met de luisteraar in de bovenste hoek.

Middenluidspreker

Deze luidspreker verbetert het

geluid van de luidsprekers

linksvoor en rechtsvoor,

waardoor geluidsbewegingen

beter waarneembaar zijn en

een volledig geluidsbeeld

ontstaat. In films voornamelijk

gebruikt voor dialogen.

Plaats de luidspreker dichtbij

uw TV, naar voren toe,

ongeveer op oorhoogte, of op

dezelfde hoogte als de

luidsprekers linksvoor en

rechtsvoor.

Subwoofer

De subwoofer verwerkt de lage tonen van

het LFE-kanaal (Low-Frequency Effects).

Het volume en de kwaliteit van de

weergave van de lage tonen uit uw

subwoofer, zijn afhankelijk van de plaats

en de vorm van de luisterruimte en uw

luisterplaats. Een goede weergave van

de lage tonen kan gewoonlijk worden

verkregen door het plaatsen van de

subwoofer in een voorhoek, of op een

derde van de breedte van de muur, zie

afbeelding.

Tip: Om de beste plaats voor uw

subwoofer te vinden, moet u tijdens het

weergeven van een speelfilm of muziek

met sterke bassen, experimenteren door

de subwoofer op diverse plaatsen in de

kamer te zetten en dan de plaats te

kiezen die het beste resultaat oplevert.

Surround-luidsprekers links en rechts

Deze luidsprekers worden gebruikt voor een nauwkeurige

plaatsing van het geluid en om een realistische

geluidsomgeving te creëren.

Plaats de luidsprekers aan de zijkanten van de luisteraar, of

enigszins naar achteren, op ongeveer 60–100 cm boven

oorniveau. Indien mogelijk, moeten deze luidsprekers op

gelijke afstand van de luisteraar opgesteld staan.

Surround-achter luidsprekers

links en rechts

Deze luidsprekers zijn nodig voor

weergave van Dolby Digital EX,

DTS-ES Matrix, DTS-ES Discrete

en THX Surround EX, enz. Deze

luidsprekers zorgen voor een meer

realistische weergave van het

surround-geluid en verbeteren de

geluidsplaatsing achter de

luisteraar. Zet deze luidsprekers

achter de luisteraar, ongeveer 60–

100 cm boven oorhoogte.

THX beveelt aan dat ze zo dicht

mogelijk bij elkaar worden

geplaatst, om optimaal gebruik te

maken van de ingebouwde ASA

(Advanced Speaker Array)

technologie. Als dit niet mogelijk is,

stel dan het onderdeel Surr Back

Sp Spacing in via de THX Audio

Setup. (Zie blz. 81.)

Hoek

1/3 van de

lengte van

de muur

Nl-19

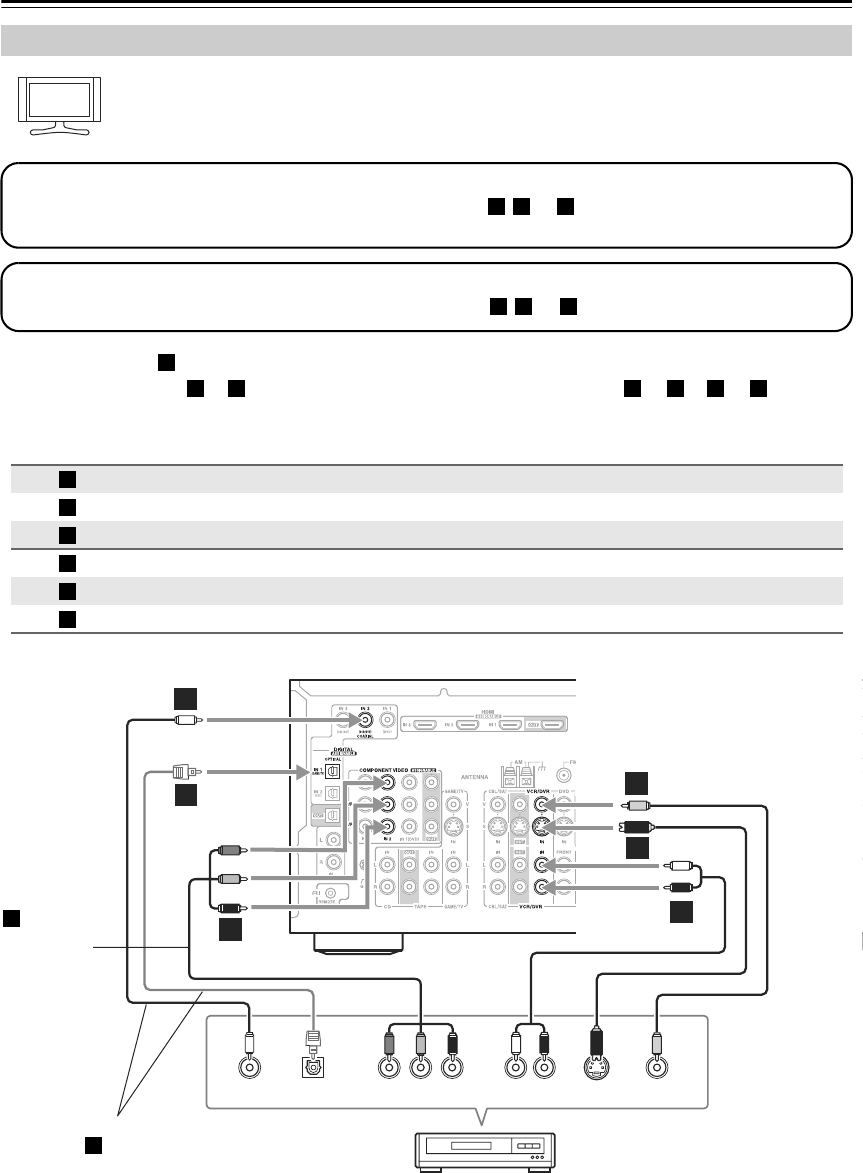

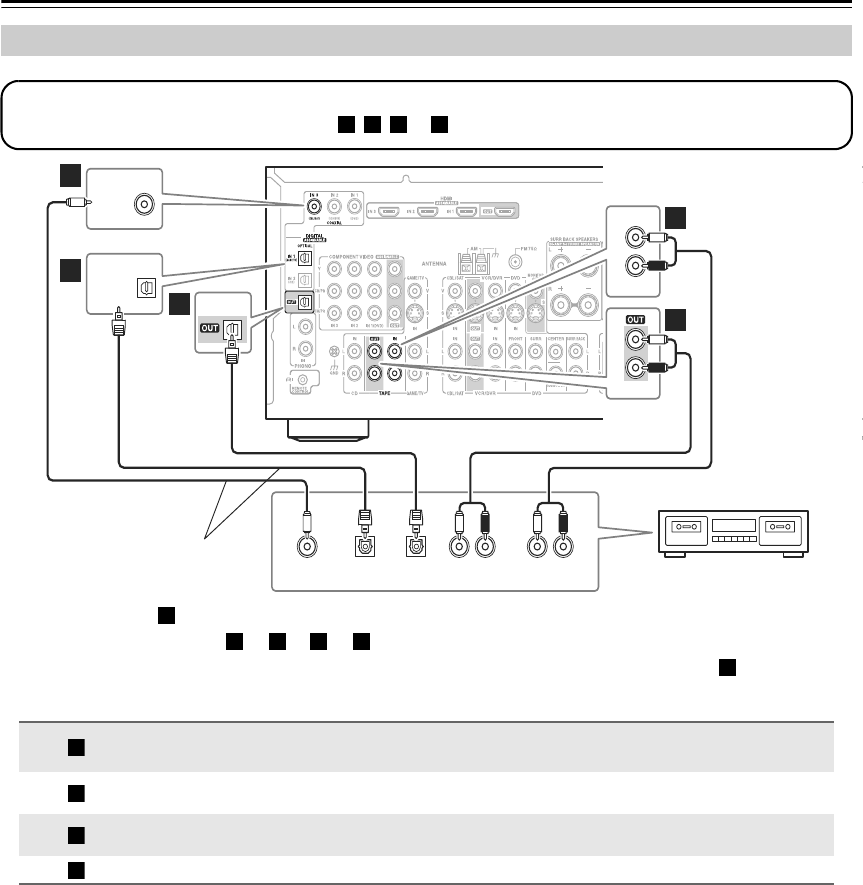

De AV-receiver aansluiten

• Lees de handleidingen die bij uw AV-apparaten

worden geleverd voordat u begint met het maken van

AV-aansluitingen.

• Steek de stekker van het netsnoer pas in het

stopcontact nadat u gecontroleerd hebt of alle audio-

en video-aansluitingen correct zijn gemaakt.

Optische digitale stekerbussen

De optische digitale stekerbussen van de AV-receiver

zijn voorzien van een sluiter-type afdekking die open

gaat wanneer een optische stekker naar binnen wordt

gestoken en die sluit wanneer de stekker naar buiten

wordt getrokken. Duw de stekker helemaal naar binnen.

Let op: Om beschadiging van de sluiter te voorkomen,

moet u de optische stekker altijd recht in de stekerbus

steken en uit de stekerbus trekken.

Kleurcodering AV-aansluiting

De RCA van de AV-aansluitkabels zijn gewoonlijk van een

kleurcode voorzien: rood, wit en geel. Gebruik de rode stekkers

voor de audio-ingangen en -uitgangen van het rechterkanaal

(gewoonlijk zijn deze voorzien van de letter “R”). Gebruik de

witte stekkers voor de audio-ingangen en -uitgangen van het

linkerkanaal (gewoonlijk zijn deze voorzien van de letter “L”).

Gebruik de gele stekkers voor de composiet video-ingangen en

-uitgangen (gewoonlijk zijn deze geel)

• Steek de stekkers volledig in de

aansluitbussen zodat een goed

contact wordt gemaakt (een los

contact kan resulteren in ruis of

een defecte werking).

• Houd de audio- en videokabels uit

de buurt van de netsnoeren om

storingen in het beeld en geluid te voorkomen.

AV-kabels en stekerbussen

Opmerking: De AV-receiver is niet geschikt voor SCART-stekkers.

Over AV-aansluitingen

Links (wit)

Rechts (rood)

(Geel)

Analoge audio

Composiet video

Links (wit)

Rechts (rood)

(Geel)

Goed!

Fout!

Video

Kabel Stekerbus Beschrijving

HDMI

HDMI aansluitingen kunnen ongecomprimeerde,

standaard of hoge-definitie digitale video en digitale

audioanalen overbrengen voor de hoogst mogelijke

beelden geluidskwaliteit.

Component

videokabel

Bij component video zijn de luminantiesignalen (Y) en

kleurverschilsignalen (PR, PB) gescheiden, waardoor

een optimale beeldkwaliteit wordt verkregen (Bij

sommige fabrikanten zijn de component video-

aansluitingen van een iets ander opschrift voorzien).

S-videokabel

Bij S-video zijn de luminantie- en kleursignalen

gescheiden waardoor een betere beeldkwaliteit wordt

verkregen dan bij composiet video.

Composiet

videokabel

Composiet video wordt gewoonlijk gebruikt bij TV’s,

videorecorders en andere videoapparatuur. Gebruik

uitsluitend speciale composiet videokabels.

Audio

Kabel Stekerbus Beschrijving

Optische

digitale

audiokabel

Deze biedt de beste geluidskwaliteit en u hebt tevens de

beschikking over surround-geluid (bijv. Dolby Digital en

DTS). De geluidskwaliteit is hetzelfde als bij een coaxiale

verbinding.

Coaxiale

digitale

audiokabel

Deze biedt de beste geluidskwaliteit en u hebt tevens de

beschikking over surround-geluid (bijv. Dolby Digital en

DTS). De geluidskwaliteit is hetzelfde als bij een optische

verbinding.

Analoge

audiokabel

(RCA)

Deze kabel zorgt voor de overdracht van analoge audio.

Het is het meest gebruikte type aansluiting voor analoge

audio en deze aansluitingen treft u op praktisch alle AV-

apparatuur aan.

Multikanaals

analoge

audiokabel

(RCA

tulpstekkers)

Deze kabel zorgt voor de overdracht van multikanaals

analoge audio en wordt gewoonlijk gebruikt voor het

aansluiten van DVD-spelers met een 7.1-kanaals analoge

audio-uitgang. U kunt ook meerdere standaard analoge

audiokabels gebruiken in plaats van een multikanaals

kabel.

HDMI

Nl-20

De AV-receiver aansluiten—Vervolg

Luidsprekerconfiguratie

Voor een optimaal surround-geluid dient u zeven

luidsprekers en een actieve subwoofer aan te sluiten.

De onderstaande tabel toont welke kanalen u moet

gebruiken, afhankelijk van het aantal luidsprekers dat u hebt.

* Als u maar één surround-achterluidspreker gebruikt, moet u

deze met de linker (L) SURROUND BACK SPEAKERS-

klemmen verbinden.

Wanneer u minder luidsprekers aansluit, verdient het

toch aanbeveling om wel een actieve subwoofer aan te

sluiten, zodat u een krachtig en stevig basgeluid hebt.

Voor een optimale prestatie van uw surround-

geluidssysteem dient u de luidsprekerinstellingen te

maken met behulp van de bijgeleverde setup-microfoon

(zie pagina 52).

Gebruik van dipool-luidsprekers

U kunt dipool-luidsprekers gebruiken voor de linker en

rechter surround-luidspreker en de linker en rechter

surround-achterluidspreker. Dipool-luidsprekers voeren

hetzelfde geluid in twee richtingen uit.

Dipool-luidsprekers zijn gewoonlijk voorzien van een pijl

die aangeeft hoe de luidsprekers moeten worden opgesteld.

De linker en rechter

dipool

surround-luidsprekers moeten

zodanig geplaatst worden dat de pijlen naar het TV/scherm

zijn gericht, terwijl de linker en rechter dipool surround-

achterluidsprekers zo geplaatst moeten worden dat de

pijlen naar elkaar zijn gericht zoals op de afbeelding.

Aansluiten van een actieve subwoofer

Verbind de PRE OUT SUBWOOFER van de AV-

receiver met een geschikte kabel met een ingang van uw

actieve subwoofer, zoals afgebeeld. Als uw subwoofer

geen eindversterker heeft en u een externe versterker

gebruikt, moet u de PRE OUT SUBWOOFER op een

ingang van de versterker aansluiten.

Bevestigen van de luidsprekerlabels

De plus (+) luidsprekerklemmen van de AV-receiver zijn van

een kleurcode voorzien zodat deze gemakkelijk herkend

kunnen worden (De min (–) luidsprekerklemmen zijn zwart

De bijgeleverde etiketten luidsprekerlabels zijn ook van

een kleurcode voorzien en u dient deze labels aan de

pluszijde (+) van elke luidsprekerkabel te bevestigen,

overeenkomstig de informatie in de bovenstaande tabel.

Daarna hoeft u alleen de zijden met dezelfde gekleurde

labels als de klemmen met elkaar te verbinden.

Gebruik van de luidsprekeraansluiting-draaiknop

Met de bijgeleverde luidsprekeraansluiting-draaiknop kunt u de

luidsprekeraansluitingen gemakkelijk vast- en losdraaien. Als u

banaanstekkers gebruikt, moet u de luidsprekeraansluiting

vastdraaien voordat u de banaanstekker erin steekt, zodat een

optimale geluidskwaliteit wordt verkregen. (In Europa mogen

geen banaanstekkers worden gebruikt om de luidsprekers op

een audioversterker aan te sluiten.)

Aansluiten van uw luidsprekers

Aantal luidsprekers: 2 3 4 5 6 7

Linksvoor ✓ ✓ ✓✓✓✓

Rechtsvoor ✓ ✓ ✓✓✓✓

Midden ✓✓✓✓

Surround-links ✓✓✓✓

Surround-rechts ✓✓✓✓

Surround-achter* ✓

Surround-achter links ✓

Surround-achter rechts ✓

7 8

656

TV/scherm TV/scherm

1. Subwoofer

2. Linker voorluidspreker

3. Middenluidspreker

4. Rechter voorluidspreker

5. Linker surround-

luidspreker

6. Rechter surround-

luidspreker

7. Linker surround-

achterluidspreker

8. Rechter surround-

achterluidspreker

Dipool-luidsprekers Normale luidsprekers

Luidsprekerklem Kleur

Links-voor, Zone 2 links Wit

Rechts-voor, Zone 2 rechts Rood

Midden Groen

Surround-links Blauw

Surround-rechts Grijs

Surround-achter links Bruin

Surround-achter rechts Geelbruin

LINE INPUT

Actieve

subwoofer

Nl-21

De AV-receiver aansluiten—Vervolg

Voorzorgsmaatregelen betreffende het

aansluiten van de luidsprekers

Lees de volgende informatie voordat u de luidsprekers

aansluit:

• U kunt luidsprekers aansluiten met een impedantie

tussen 4 en 16 ohm. Als de impedantie van een van de

aangesloten luidsprekers 4 ohm of meer is, maar

minder dan 6 ohm, moet u de minimum

luidsprekerimpedantie op “4 ohms” instellen (zie

pagina 44). Als u luidsprekers met een lagere

impedantie gebruikt en dan gedurende langere tijd een

hoog volume op de versterker hebt ingesteld, kan het

ingebouwde beveiligingscircuit in werking treden.

• Haal de stekker van het netsnoer uit het stopcontact

voordat u met de aansluitingen begint.

• Lees de handleiding die bij de luidsprekers wordt

geleverd.

• Let goed op de polariteit van de draden. Plusklemmen

(+) moet worden aangesloten op plusklemmen (+) en

minklemmen (–) moeten worden aangesloten op

minklemmen (–). Als u de draden verwisselt, zal het

geluid niet in fase zijn en wordt een onnatuurlijke

weergave verkregen.

• Vermijd erg lange en dunne luidsprekerkabels want

deze kunnen een nadelige invloed hebben op de

geluidskwaliteit.

• Als u 4 of 5 luidsprekers gebruikt, moet u alle twee de

surround-luidsprekers met de SURR SPEAKERS-

klemmen verbinden. Verbind ze niet met de SURR

BACK SPEAKERS-klemmen.

• Wees voorzichtig dat u de

plus- en mindraden niet

kortsluit. Dit kan namelijk

resulteren in beschadiging van

de AV-receiver.

• Zorg ervoor dat de metalen

kern van de draad niet in

contact komt met het

achterpaneel van de AV-receiver. Dit kan namelijk

resulteren in beschadiging van de AV-receiver.

• Sluit niet meer dan één luidsprekerkabel op elke

luidsprekerklem aan. Dit kan namelijk resulteren in

beschadiging van de AV-receiver.

• Sluit een luidspreker niet op meerdere

luidsprekerklemmen aan.

Aansluiten van de luidsprekerkabels

De onderstaande afbeelding toont welke luidspreker op

welk paar klemmen moet worden aangesloten.

Als u maar één surround-achterluidspreker gebruikt,

moet u deze met de linker (L) SURR BACK

SPEAKERS-klemmen verbinden.

1Verwijder 15 mm van de

buitenisolatie aan het

uiteinde van de

luidsprekerdraden en

draai de blootliggende

kerndraadjes in elkaar, zoals afgebeeld.

2Draai het schroefje van de

luidsprekerklem los.

3Steek de kerndraden

volledig naar binnen.

4Draai het schroefje stevig vast.

15 mm

Linker

surround-

achterluid-

spreker

Rechter

surround-

achterluid-

spreker

Midden-

luidspreker

Linker

voorluidspreker

Rechter

voorluidspreker

Rechter

surround-

luidspreker

Linker

surround-

luidspreker

Nl-22

De AV-receiver aansluiten—Vervolg

De stekkers FRONT SPEAKERS L/R en SURR BACK

SPEAKERS L/R kunnen respectievelijk voor de

voorluidsprekers of voor de surroundluidsprekers achter

worden gebruikt, of als bi-amp om een afzonderlijk

ingangssignaal voor tweeter en woofer te gebruiken voor

een paar voorluidsprekers die bi-amp ondersteunen,

zodat de hoge en lage tonen beter worden weergegeven.

• Wanneer bi-amp wordt gebruikt, kan de AV-receiver

5.1-luidsprekers in de hoofdruimte aansturen.

• Voor bi-amp moeten de FRONT SPEAKERS L/R-

stekkers op de tweeteraansluitingen van de

voorluidsprekers worden aangesloten. En moeten de

SURR BACK SPEAKERS L/R-stekkers op de

wooferaansluitingen van de voorluidsprekers worden

aangesloten.

• Wanneer u de bi-amp-stekkers hebt aangesloten die

hieronder worden afgebeeld, en de AV-receiver hebt

ingeschakeld, dient u de instelling voor het

luidsprekertype op bi-amp in te stellen om bi-amp te

kunnen gebruiken (zie pagina 44)

Belangrijk:

• Verwijder als u bi-amp-stekkers aansluit de

verbindingsjumpers die de tweeteraansluiting

(hoog) en de wooferaansluiting (laag) van de luid-

spreker met elkaar verbinden.

Bi-amp-luidsprekers aansluiten

Voorluidsprekers met bi-amp

1Sluit de positieve aansluiting (+) FRONT

SPEAKERS R van de AV-receiver aan op de pos-

itieve (+) tweeteraansluiting (hoog) van de

rechterluidspreker. Sluit de negatieve aansluiting

(–) FRONT SPEAKERS R van de AV-receiver

aan op de negatieve (–) tweeteraansluiting (hoog)

van de rechterluidspreker.

2Sluit de positieve aansluiting (+) SURR BACK

SPEAKERS R van de AV-receiver aan op de pos-

itieve (+) wooferaansluiting (laag) van de rechter-

luidspreker. Sluit de negatieve aansluiting (–)

SURR BACK SPEAKERS R van de AV-receiver

aan op de negatieve (–) wooferaansluiting (laag)

van de rechterluidspreker.

3Sluit de positieve aansluiting (+) FRONT

SPEAKERS L van de AV-receiver aan op de pos-

itieve (+) tweeteraansluiting (hoog) van de linker-

luidspreker. Sluit de negatieve aansluiting (–)

FRONT SPEAKERS L van de AV-receiver aan op

de negatieve (–) tweeteraansluiting (hoog) van de

linkerluidspreker.

4Sluit de positieve aansluiting (+) SURR BACK

SPEAKERS L van de AV-receiver aan op de pos-

itieve (+) wooferaansluiting (laag) van de linker-

luidspreker. Sluit de negatieve aansluiting (–)

SURR BACK SPEAKERS L van de AV-receiver

aan op de negatieve (–) wooferaansluiting (laag)

van de linkerluidspreker.

Laag bereik

(woofer)

Rechterluidspreker Linkerluidspreker

Hoog bereik

(tweeter)

Nl-23

De AV-receiver aansluiten—Vervolg

In dit hoofdstuk wordt beschreven hoe u de bijgeleverde

FM-binnenantenne en de AM-raamantenne moet

aansluiten, en tevens hoe u los verkrijgbare FM- en AM-

buitenantennes moet aansluiten.

De AV-receiver kan geen radiosignalen ontvangen

wanneer er geen antenne is aangesloten, dus zorg ervoor

dat u een antenne aansluit.

Aansluiten van de FM-binnenantenne

De bijgeleverde FM-binnenantenne is uitsluitend

bedoeld voor gebruik binnenshuis.

Als bij gebruik van de bijgeleverde FM-binnenantenne

geen goede ontvangst wordt verkregen, kunt u een los

verkrijgbare FM-buitenantenne installeren (zie pagina 24).

Aansluiten van de AM-raamantenne

De bijgeleverde AM-raamantenne is uitsluitend bedoeld

voor gebruik binnenshuis.

Als bij gebruik van de bijgeleverde AM-raamantenne

geen goede ontvangst wordt verkregen, kunt u een los

verkrijgbare AM-buitenantenne installeren (zie

pagina 24).

Aansluiten van de antenne

1Sluit de FM-antenne op de afgebeelde

wijze aan.

Wanneer uw AV-receiver gereed is voor gebruik,

stemt u op een FM-zender af en wijzigt dan de

positie van de FM-antenne tot een optimale

ontvangst is verkregen.

2Gebruik punaises of iets dergelijks om de

FM-antenne aan de muur te bevestigen.

Let op: Wees voorzichtig dat u uzelf niet

verwondt bij gebruik van de punaises.

Inplugklem AM-antenne

Aansluiting voor FM-antenne

FM 75

Steek de steker volledig in

de stekerbus.

Thumbtacks, etc.

1Zet de AM-raamantenne in elkaar door de

lipjes van de antenne in het voetstuk te

steken, zoals afgebeeld.

2Sluit beide draden van de AM-raamantenne

op de Inplugklem AM-antenne aan, zoals

afgebeeld.

(De antennedraden hebben geen polariteit, dus de

draden kunnen worden verwisseld.)

Zorg dat de draden stevig bevestigd zijn en dat de

druktypeklemmen de kerndraden vastklemmen en

niet de buitenisolatie.

Wanneer uw AV-receiver gereed is voor gebruik,

stemt u op een AM-zender af en wijzigt dan de

positie van de AM-antenne tot een optimale

ontvangst is verkregen.

Houd de antenne zo ver mogelijk uit de buurt van

de AV-receiver, uw TV, de luidsprekerkabels en

de netsnoeren.

Duwen Naar binnen

steken Loslaten

Nl-24

De AV-receiver aansluiten—Vervolg

Aansluiten van een FM-buitenantenne

Als bij gebruik van de bijgeleverde FM-binnenantenne

geen goede ontvangst wordt verkregen, kunt u een los

verkrijgbare FM-buitenantenne installeren.

Opmerkingen:

• FM-buitenantennes werken het beste buitenshuis,

maar soms kan ook een bevredigend resultaat worden

verkregen wanneer de antenne op zolder wordt

geïnstalleerd.

• Voor een optimale ontvangst moet u de FM-

buitenantenne uit de buurt van hoge gebouwen

installeren, zodat het signaal via een rechte lijn vanaf

het zendstation kan worden ontvangen.

• Installeer de buitenantenne uit de buurt van mogelijke

stoorbronnen, zoals neonverlichting, druk verkeer enz.

• Om veiligheidsredenen dient de buitenantenne uit de

buurt van hoogspanningsleidingen en andere

hoogspanningsapparatuur te worden geïnstalleerd.

• De buitenantenne moet worden geaard

overeenkomstig de plaatselijke bepalingen, om gevaar

voor een elektrische schok te voorkomen.

■Gebruik van een TV/FM-antennesplitter

Het wordt afgeraden om dezelfde antenne te gebruiken

voor FM- en TV-ontvangst, want dit kan interferentie

veroorzaken. Indien dit echter niet vermeden kan

worden, kunt u een TV/FM-antennesplitter gebruiken

zoals afgebeeld.

Aansluiten van een AM-buitenantenne

Als bij gebruik van de bijgeleverde AM-raamantenne

geen goede ontvangst wordt verkregen, kunt u een AM-

buitenantenne gebruiken in aanvulling op de

raamantenne, zoals afgebeeld.

AM-buitenantennes werken het beste wanneer deze

buitenshuis horizontaal worden geïnstalleerd, maar soms

kan ook een bevredigend resultaat worden verkregen

wanneer de antenne binnenshuis horizontaal boven een

raam wordt gespannen. U mag de AM-raamantenne niet

van het apparaat losmaken.

De buitenantenne moet worden geaard overeenkomstig

de plaatselijke bepalingen, om gevaar voor een

elektrische schok te voorkomen.

FM 75

Naar AV-ontvanger Naar TV (of videorecorder)

TV/FM-antennesplitter

Buitenantenne

Geïsoleerde antennekabel

AM-raamantenne

Nl-25

De AV-receiver aansluiten—Vervolg

Als u de audio- en video-uitgangen van uw DVD-speler en andere AV-apparatuur met de AV-receiver verbindt, kunt u

de audio- en videobron gelijktijdig kiezen door eenvoudigweg de juiste ingangsbron op de AV-receiver te selecteren.

De AV-receiver is geschikt voor diverse aansluitformaten zodat deze compatibel is met vele AV-apparatuur. Het formaat

dat u kiest, wordt bepaald door de formaten die door uw andere apparatuur worden ondersteund. Gebruik de hierna

volgende informatie als richtlijn.

Bij videoapparatuur moet u twee verbindingen maken – een voor de audio en een voor de video.

Video-aansluitmethoden

Videoapparatuur kan op de AV-ontvanger worden aangesloten via een van de volgende videoaansluitmethoden:

composietvideo, S-Video, componentvideo of HDMI. De laatste methode geeft de beste beeldkwaliteit.

De AV-receiver kan voorwaarts en achterwaarts converteren tussen verschillende videoaansluitingen, afhankelijk van de

instelling van HDMI Monitor, die over het algemeen vaststelt of videosignalen voorwaarts moeten worden

geconverteerd voor de componentvideo-uitgang of de HDMI-uitgang.

Voor een optimale videokwaliteit raadt THX aan dat de videosignalen zonder omhoog-omzetting door het

systeem worden geleid (d.w.z. vanaf de componentvideo-ingang naar de componentvideo-uitgang). Bovendien

verdient het aanbeveling de Immediate Display voorkeur op Off te zetten (blz. 91).

■HDMI Monitor ingesteld op Yes

Als HDMI Monitor op Yes is ingesteld (zie

pagina 45), worden de video-ingangssignalen

door de AV-receiver geleid zoals afgebeeld,

waarbij bronnen voor composietvideo, S-Video

en componentvideo allemaal voorwaarts worden

geconverteerd voor de HDMI-uitgang. Gebruik

deze instelling als u HDMI OUT van de AV-

receiver op uw TV aansluit.

De composietvideo-, S-Video- en

componentvideo-uitgang sturen het

respectievelijke ingangssignaal ongewijzigd

door.

Aansluiten van audio & video

: Signaalloop

Video

Audio

Video

Audio

Luidsprekers (zie pagina 21 voor

aansluitinformatie)

DVD-speler, enz.

TV, projector,

enz.

Welke aansluitingen moet ik gebruiken?

MONITOR OUT

DVD-speler, enz.

AV-receiver

TV, projector, enz.

Composiet

S-Video

Component

Stroomschema voor de videosignalen

HDMI

Nl-26

De AV-receiver aansluiten—Vervolg

■HDMI Monitor ingesteld op No

Als HDMI Monitor op No wordt ingesteld (zie

pagina 45), worden de video-ingangssignalen

door de AV-receiver geleid zoals weergegeven,

waarbij bronnen voor composietvideo en S-

Video voorwaarts worden geconverteerd voor de

componentvideo-uitgang. Gebruik deze

instelling als u COMPONENT VIDEO OUT van

de AV-receiver op uw TV aansluit.

Composietvideo wordt voorwaarts

geconverteerd naar S-Video en S-Video wordt

achterwaarts geconverteerd naar

composietvideo. Deze conversies gelden alleen

voor de uitgangen MONITOR OUT V en S, niet

voor de uitgangen VCR/DVR OUT V en S.

De composietvideo-, S-Video- en

componentvideo- uitgang sturen hun

respectievelijke ingangssignalen ongewijzigd

door.

Audioaansluitmethoden

Audioapparatuur kan op de AV-receiver worden

aangesloten via een van de volgende

audioaansluitmethoden: analoog, optisch,

coaxiaal, analoog meerkanaals of HDMI.

Wanneer u een aansluitmethode kiest, dient u er

rekening mee te houden dat de AV-receiver

digitale ingangssignalen voor analoge

lijnuitgangen en omgekeerd niet converteert.

Audiosignalen die op een optische of coaxiale

digitale ingang worden aangesloten, worden

bijvoorbeeld niet verzonden door de analoge

TAPE OUT.

MONITOR OUT

DVD-speler, enz.

AV-receiver

TV, projector, enz.

Composiet

S-Video

Component

Stroomschema voor de videosignalen

HDMI

OUT

DVD-speler, enz.

AV-receiver

MD-recorder, enz.

HDMICoaxialeAnaloge

Stroomschema voor de audiosignalen

Multi-kanaals Optische

HDMIAnaloge Optische

Nl-27

De AV-receiver aansluiten—Vervolg

• Met aansluiting , kunt u naar audio luisteren en audio opnemen van uw TV en luisteren in Zone 2.

• Gebruik aansluiting of voor weergave van Dolby Digital en DTS. (Gebruik voor opnemen en , of

en .)

Als uw TV geen audio-uitgangen heeft, sluit dan een audio-uitgang van uw VCR of kabel- of

satellietontvanger aan op de AV-receiver en gebruik de tuner om te luisteren naar TV-programma’s via

de AV-receiver (zie pagina’s 30 en 32).

Een TV of projector aansluiten

Aansluiting AV-receiver Signaalloop TV Beeldkwaliteit

COMPONENT VIDEO OUT Component-video-ingang Best

MONITOR OUT S S-video-ingang Beter

MONITOR OUT V Composiet video-ingang Standaard

GAME/TV IN L/R 

Analoge audio L/R-uitgang

DIGITAL COAXIAL IN 3 (CBL/SAT)



Digitale coaxiale uitgang

DIGITAL OPTICAL IN 1 (GAME/TV)



Digitale optische uitgang

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw TV ( , of ) en maak vervolgens de verbinding.

A B C

Stap 2: Audio-aansluiting

Kies een audio-aansluiting die past bij uw TV ( , of ) en maak vervolgens de verbinding.

a b c

b c a b

a c

YCOAXIAL

OUT P

COMPONENT VIDEO IN

S VIDEO

AUDIO

OUT VIDEO

OPTICAL

OUT

TV, projector,

enz.

Sluit de ene of de andere aan

Aansluiting moet worden toegewezen (zie

pagina 49)

Tip!

Nl-28

De AV-receiver aansluiten—Vervolg

• Met aansluiting , kunt u naar audio luisteren en audio opnemen van een DVD en luisteren in Zone 2.

• Gebruik aansluiting of voor weergave van Dolby Digital en DTS. (Gebruik voor opnemen en , of

en .)

• Als uw DVD-speler hoofd linker- en rechteruitgangen heeft en multikanaals linker- en rechteruitgangen,

gebruik dan de hoofd linker- en rechteruitgangen voor de aansluiting .

Aansluiten van een DVD-speler

Aansluiting AV-receiver Signaalloop DVD-speler Beeldkwaliteit

COMPONENT VIDEO IN 1 (DVD) Component-video-uitgang Best

DVD IN S S-video-uitgang Beter

DVD IN V Composiet video-uitgang Standaard

DVD IN FRONT L/R 

Analoge audio L/R-uitgang

DIGITAL COAXIAL IN 1 (DVD) Digitale coaxiale uitgang

DIGITAL OPTICAL IN 1 (GAME/TV)

Digitale optische uitgang

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw DVD-speler ( , , of ), en maak vervolgens de verbinding.

U moet de AV-receiver op uw TV aansluiten via hetzelfde type verbinding.

A B C

Stap 2: Audio-aansluiting

Kies een audio-aansluiting die past bij uw DVD-speler ( , of ) en maak vervolgens de verbinding.

a b c

b c a b

a c

YCOAXIAL

OUT PB

COMPONENT VIDEO OUT

PRS VIDEO

OUT

AUDIO

OUT VIDEO

OUT

OPTICAL

OUT

DVD-speler

Om een DVD-speler of voor DVD-Audio/SACD geschikte speler met

een multikanaals analoge uitgang aan te sluiten, zie pagina 29.

Sluit de ene of de andere aan

Aansluiting moet worden toegewezen (zie

pagina 49)

Nl-29

De AV-receiver aansluiten—Vervolg

De multikanaals DVD-ingang aansluiten

Als uw DVD-speler multikanaals audioformaten, zoals een DVD-Audio of SACD ondersteunt en is voorzien van een

multikanaals analoge audio-uitgang, dan kunt u deze aansluiten op de multikanaals DVD-ingang op uw AV-receiver.

Gebruik een multikanaals analoge audiokabel, of meerdere normale audiokabels, om de stekerbussen DVD FRONT

L/R, CENTER, SURR L/R,SURR Back C/R en SUBWOOFER van de AV-receiver te verbinden met de 7.1-kanaals

analoge audio-uitgang op uw DVD-speler. Als uw DVD-speler een 5.1-kanaals analoge audio-uitgang heeft, sluit dan

niet aan op de stekerbussen SURR BACK L/R op de AV-receiver.

FRONT

LLR

SURROUND

CENTER SUB

WOOFER

FRONT

SURR

DVD

SUBWOOFER

CENTER

SURR

BACK

SURR BACK

5.1 ch

7.1 ch

DVD-speler

Nl-30

De AV-receiver aansluiten—Vervolg

Met deze verbinding kunt u de tuner van uw VCR gebruiken om naar uw favoriete TV-programma’s

te luisteren via de AV-receiver, handig als uw TV geen audio-uitgangen heeft.

• Met aansluiting kunt u ook in zone 2 naar de VCR of DVD-recorder luisteren.

• Gebruik aansluiting of voor weergave van Dolby Digital en DTS. (Gebruik en of en om ook

in zone 2 te luisteren.)

Een VCR of DVD-recorder aansluiten voor weergave

Aansluiting AV-receiver Signaalloop VCR of DVD-recorder Beeldkwaliteit

COMPONENT VIDEO IN 2 Component-video-uitgang Best

VCR/DVR IN S S-video-uitgang Beter

VCR/DVR IN V Composiet video-uitgang Standaard

VCR/DVR IN L/R Analoge audio L/R-uitgang

DIGITAL COAXIAL IN 2 (VCR/DVR)

Digitale coaxiale uitgang

DIGITAL OPTICAL IN 1 (GAME/TV)

Digitale optische uitgang

Tip!

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw VCR of DVD-recorder ( , , of ), en maak vervolgens de verbinding.

U moet de AV-receiver op uw TV aansluiten via hetzelfde type verbinding.

A B C

Stap 2: Audio-aansluiting

Kies een audio-aansluiting die past bij uw VCR of DVD-recorder ( , , of ), en maak vervolgens de verbinding.

a b c

b c a b a c

YCOAXIAL

OUT PB

COMPONENT VIDEO OUT

PRS VIDEO

OUT

AUDIO

OUT VIDEO

OUT

OPTICAL

OUT

VCR,

DVD-recorder

Sluit de ene of de andere aan

Aansluiting moet worden toegewezen (zie

pagina 49)

Aansluiting

moet

worden

toegewezen

(zie

pagina 47)

Nl-31

De AV-receiver aansluiten—Vervolg

Opmerkingen:

• De AV-receiver moet ingeschakeld zijn om een opname te kunnen maken. Opnemen is niet mogelijk als het apparaat

in de ruststand (standby) staat.

• Als u rechtstreeks vanaf uw TV of weergave-videorecorder naar de opname-videorecorder wilt opnemen, zonder dat

het signaal via de AV-receiver loopt, verbindt u de audio- en video-uitgangen van de TV/videorecorder rechtstreeks

met de audio- en video-ingangen van de opname-videorecorder. Zie de handleidingen die bij de TV en de

videorecorder worden geleverd voor nadere bijzonderheden.

• De videosignalen die via de composiet video-ingangen binnenkomen kunnen alleen via de composiet video-

uitgangen worden opgenomen. Als uw TV/videorecorder op een composiet video-ingang is aangesloten, moet de

opname-videorecorder op een composiet video-uitgang worden aangesloten. De videosignalen die via de S-video-

ingangen binnenkomen kunnen ook alleen via de S-video-uitgangen worden opgenomen. Als uw TV/videorecorder

op een S-video-ingang is aangesloten, moet de opname-videorecorder op een S-video-uitgang worden aangesloten.

Een VCR of DVD-recorder aansluiten voor opnemen

Aansluiting AV-receiver Signaalloop VCR of DVD-recorder Beeldkwaliteit

VCR/DVR OUT S S-video-ingang Beter

VCR/DVR OUT V Composiet video-ingang Standaard

VCR/DVR OUT L/R Audio L/R-ingang

DIGITAL OPTICAL OUT Digitale optische ingang

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw VCR of DVD-recorder ( of ), en maak vervolgens de verbinding.

De op te nemen videobron moet via hetzelfde type aansluiting zijn aangesloten op de AV-receiver.

A B

Stap 2: Audio-aansluiting

Kies een audio-aansluitingstype ( of ) dat geschikt is voor de videorecorder/DVD-recorderen maak dan de verbinding.

a b

VCR,

DVD-recorder

S VIDEO

AUDIO

IN VIDEO

OPTICAL

Nl-32

De AV-receiver aansluiten—Vervolg

Met deze verbinding kunt u uw satelliet- of kabelontvanger gebruiken om naar uw favoriete

TV-programma’s te luisteren via de AV-receiver, handig als uw TV geen audio-uitgangen heeft.

• Met aansluiting , kunt u naar audio luisteren en audio opnemen van de videobron en luisteren in Zone 2.

• Gebruik aansluiting of voor weergave van Dolby Digital en DTS. (Gebruik voor opnemen en , of

en .)

Een satelliet, kabel, Set-top box of andere videobron aansluiten

Aansluiting AV-receiver Signaalloop Videobron Beeldkwaliteit

COMPONENT VIDEO IN 3 Component-video-uitgang Best

CBL/SAT IN S S-video-uitgang Beter

CBL/SAT IN V Composiet video-uitgang Standaard

CBL/SAT IN L/R Analoge audio L/R-uitgang

DIGITAL COAXIAL IN 3 (CBL/SAT)

Digitale coaxiale uitgang

DIGITAL OPTICAL IN 1 (GAME/TV)

Digitale optische uitgang

Tip!

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw videobron ( , , of ) en maak vervolgens de verbinding.

U moet de AV-receiver op uw TV aansluiten via hetzelfde type verbinding.

A B C

Stap 2: Audio-aansluiting

Kies een audio-aansluiting die past bij uw videobron ( , , of ) en maak vervolgens de verbinding.

a b c

b c a b

a c

YCOAXIAL

OUT PB

COMPONENT VIDEO OUT

PRS VIDEO

OUT

AUDIO

OUT VIDEO

OUT

OPTICAL

OUT

Satellietontvanger, kabelontvanger, set-top box, enz.

Sluit de ene of de andere aan

Aansluiting moet worden toegewezen (zie

pagina 49)

Aansluiting

moet

worden

toegewezen

(zie

pagina 47)

Nl-33

De AV-receiver aansluiten—Vervolg

• Via aansluiting kunt u naar geluid van de spelconsole luisteren en dit opnemen, of luisteren in Zone 2.

• Gebruik voor Dolby Digital en DTS aansluiting . (Wanneer u ook wilt opnemen en in Zone 2 wilt luisteren,

gebruikt u en .)

Een spelconsole aansluiten

Aansluiting AV-receiver Signaalloop Spelconsole Beeldkwaliteit

COMPONENT VIDEO IN 3 Component-video-uitgang Best

GAME/TV IN S S-video-uitgang Beter

GAME/TV IN V Composiet video-uitgang Standaard

GAME/TV IN L/R Analoge audio L/R-uitgang

DIGITAL OPTICAL IN 1 (GAME/TV)

Digitale optische uitgang

Stap 1: Video-aansluiting

Kies een videoaansluiting die geschikt is voor de spelconsole ( , , of ) en sluit de console vervolgens aan.

Wanneer u aansluiting gebruikt, moet u de AV-receiver met hetzelfde type aansluiting op uw TV aansluiten.

A B C

Stap 2: Audio-aansluiting

Kies een audioaansluiting die geschikt is voor de spelconsole ( of ) en sluit de DVD-speler vervolgens aan.

a b

YPB

COMPONENT VIDEO OUT

PRS VIDEO

OUT

AUDIO

OUT VIDEO

OUT

OPTICAL

OUT

Spelconsole

Nl-34

De AV-receiver aansluiten—Vervolg

Een camcorder of ander apparaat

Aansluiting AV-receiver Signaalloop Camcorder of console

AUX INPUT S VIDEO S-video-uitgang

AUX INPUT VIDEO Composiet video-uitgang

AUX INPUT L/R Analoge audio L/R-uitgang

AUX INPUT DIGITAL Digitale optische uitgang

Stap 1: Video-aansluiting

Kies een video-aansluiting die past bij uw camcorder ( of ), en maak vervolgens de verbinding.

A B

Stap 2: Audio-aansluiting

Kies een audio-aansluiting die past bij uw camcorder ( of ), en maak vervolgens de verbinding.

a b

Camcorder, enz.

DIGITAL

S VIDEO

OPTICAL

OUT

AUDIO

VIDEO

S VIDEO

OUT

AUDIO

OUT

VIDEO

OUT

AUX INPUT

Nl-35

De AV-receiver aansluiten—Vervolg

Over HDMI

HDMI (High Definition Multimedia Interface) is een nieuwe digitale interfacestandaard voor het aansluiten van TV’s,

projectors, DVD-spelers, set-top boxes en andere video-apparaten en is speciaal ontworpen voor digitale TV. Tot op

heden waren afzonderlijke video- en audiokabels nodig voor het aansluiten van AV-apparaten. Met HDMI kan een

enkele kabel bedieningssignalen, digitale video en tot acht kanalen digitale audio (2-kanaals PCM, multikanaals digitale

audio en multikanaals PCM) dragen.

De HDMI-videostroom (d.w.z. videosignaal) is compatibel met DVI (Digital Visual Interface)*1, zodat TV’s en

schermen met een DVI-ingang kunnen worden aangesloten met een HDMI-naar-DVI adapterkabel. (Mogelijk werkt dit

niet met alle TV’s en schermen. U krijgt dan geen beeld.)

De AV-receiver maakt gebruik van HDCP (High-bandwidth Digital Content Protection)*2, zodat alleen HDCP-

compatibele apparaten het beeld kunnen weergeven.

Ondersteunde audioformaten

• 2-kanaals lineair PCM (32–192 kHz, 16/20/24 bit)

• Multikanaals lineair PCM (maximaal 7.1 kanalen, 32–192 kHz, 16/20/24 bit)

• Bitstream (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-

HD Master Audio)

Uw DVD-speler moet tevens HDMI-uitvoer van de bovenstaande audioformaten ondersteunen.

Over bescherming van het auteursrecht

De AV-receiver ondersteunt HDCP (High-bandwidth Digital Content Protection)*2, een kopieerbeveiligingssysteem

voor digitale videosignalen. Andere apparaten die via HDMI zijn aangesloten op de AV-receiver moeten ook HDCP

ondersteunen.

In de handel verkrijgbare HDMI-kabels (bij sommige apparaten geleverd) moeten worden gebruikt om de HDMI OUT

AV-receiver aan te sluiten op de HDMI-ingang op uw TV of projector.

*1 DVI (Digital Visual Interface): De norm voor de digitale weergave-interface, vastgesteld door de DDWG*3 in 1999.

*2 HDCP (High-bandwidth Digital Content Protection): Intel-technologie voor HDMI/DVI voor versleuteling van video. Deze technologie is

ontworpen om videocontent te beschermen. Het HDCP-compatibele apparaat moet de versleutelde videocontent kunnen afspelen.

*3 DDWG (Digital Display Working Group): Open industriële groep onder leiding van Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC

en Silicon Image die als doel heeft tegemoet te komen aan de behoefte vanuit de industrie aan een digitale aansluitspecificatie voor high-

performance PC’s en digitale schermen.

Apparaten aansluiten met HDMI

De HDMI-interface van de AV-receiver is gebaseerd op de volgende standaard:

High-Definition Multimedia Interface Specification Informational versie 1.3a

Nl-36

De AV-receiver aansluiten—Vervolg

HDMI-aansluitingen maken

■Videosignalen

Digitale videosignalen die via de HDMI IN-aansluitingen worden ontvangen, worden gewoonlijk verzonden via de

HDMI OUT voor weergave op uw TV. Bronnen voor composietvideo, S-Video en componentvideo kunnen voorwaarts

worden geconverteerd voor de HDMI-uitgang. Zie “Video-aansluitmethoden” op pagina 25 voor meer informatie.

■Audiosignalen

Digitale audiosignalen die via de HDMI IN-aansluitingen worden ontvangen, worden weergegeven via de luidsprekers

en de hoofdtelefoon die op de AV-receiver zijn aangesloten. Gewoonlijk worden ze niet weergegeven via de HDMI

OUT, tenzij de instelling HDMI Audio Out op On is ingesteld (zie pagina 93).

Opmerking:

Wanneer u via de AV-receiver naar een HDMI-component luistert, stelt u de HDMI-component zo in dat het

videosignaal op het TV-scherm wordt weergegeven (selecteer op de TV de ingang van de HDMI-component die op de

AV-receiver is aangesloten).Wanneer de TV is uitgeschakeld of op een andere ingangsbron is ingesteld, kan dit leiden

tot geen geluid uit de AV-receiver of kan het geluid worden onderbroken.

Wanneer u audiosignalen die worden ontvangen door de HDMI IN-aansluitingen, wilt beluisteren via

de luidsprekers van uw TV, zet u de instelling HDMI Audio Out op On (zie pagina 93), en zet u het

HDMI-audiosignaal van de DVD-speler op PCM.

Opmerking:

• Als u de volumeregelaar van de TV omhoog draait terwijl het onderdeel HDMI Audio op On staat (zie blz. 93) of TV

Control op Enable en er via de luidsprekers van de TV wordt geluisterd, zal het geluid via de luidsprekers van de AV-

receiver worden weergegeven. Om te stoppen met weergave van het geluid via de luidsprekers van de AV-receiver,

verandert u de instellingen op het apparaat, of de instellingen op de TV of u draait de volumeregelaar van de AV-

receiver omlaag.

Stap 1: Gebruik HDMI-kabels om de HDMI-stekerbussen van de AV-receiver aan te sluiten op uw HDMI-compatibele

DVD-speler, TV, projector, enz.

Stap 2: Wijs iedere HDMI IN toe aan een ingangsbron in de HDMI Video-instelling (zie pagina 46).

Tip!

HDMI

HDMI HDMI

IN 1

HDMI

OUT

DVD-speler

Nl-37

De AV-receiver aansluiten—Vervolg

■CD-speler of platenspeler (MM) met ingebouwde phono-voorversterker

• Met aansluiting , kunt u naar audio luisteren en audio opnemen van de CD-speler en luisteren in Zone 2.

• Gebruik aansluiting of om de CD-speler digitaal aan te sluiten. (Gebruik voor opnemen en , of

en .)

■

Platenspeler (MM) zonder ingebouwde phono-

voorversterker

De PHONO IN van de AV-receiver is bedoeld voor

gebruik met een MM (Moving Magnet) element.

Verbind de PHONO IN L/R aansluitingen van de AV-

receiver met behulp van een analoge audiokabel met de

analoge uitgang van uw platenspeler.

Opmerkingen:

• Als uw platenspeler een aarddraad heeft, moet u deze

met de GND schroef van de AV-receiver verbinden.

Bij sommige platenspelers kan er brom zijn wanneer u

de aarddraad aansluit.

In dat geval moet u de aarddraad losmaken.

• Als uw platenspeler een MC (Moving Coil) element

heeft, hebt u een los verkrijgbare MC-

elementversterker of MC-transformator nodig. Sluit

de platenspeler op de elementversterker of

transformator aan en verbind deze dan met de

PHONO IN L/R aansluitingen van de AV-receiver.

• U kunt ook een phono-equalizer gebruiken om een

platenspeler met een MC-type element aan te sluiten.

Raadpleeg de handleiding van de phono-equalizer

voor verdere informatie.

Een CD-speler of platenspeler aansluiten

Aansluiting AV-receiver

Signaalloop

CD of platenspeler

CD IN L/R Analoge audio L/R-uitgang

DIGITAL COAXIAL IN 2

(VCR/DVR) Digitale coaxiale uitgang

DIGITAL OPTICAL IN 2 (CD) Digitale optische uitgang

CD AUDIO

OUTPUT

OPTICAL

OUT AUDIO

OUT

COAXIAL

OUT

(VCR/DVR)

IN 2

COAXIAL

IN 2

(CD)

OPTICAL

Stap 1:

Kies een aansluiting die past bij uw CD-speler ( , , of ). Gebruik aansluiting voor een platenspeler met een

ingebouwde phono-voorversterker.

a b c a

Platenspeler (MM) met

ingebouwde phono-

voorversterker

CD-speler

Sluit de ene of

de andere aan

Aansluiting

moet worden

toegewezen

(zie pagina 49)

b c a b a

AUDIO

OUTPUT

PHONO

Nl-38

De AV-receiver aansluiten—Vervolg

• Met aansluiting kunt u afspelen en opnemen en luisteren in Zone 2.

• Gebruik de aansluitingen en of en om de recorder digitaal voor afspelen aan te sluiten.

• Om de recorder digitaal aan te sluiten voor het maken van een opname, gebruikt u aansluiting .

Een cassette, CDR, MiniDisc of DAT-recorder aansluiten

Aansluiting AV-receiver Signaalloop Cassette, CDR, MD of DAT-recorder

TAPE IN L/R

TAPE OUT L/R





Analoge audio L/R-uitgang

Analoge audio L/R-ingang

DIGITAL COAXIAL IN 3

(CBL/SAT) Digitale coaxiale uitgang

DIGITAL OPTICAL IN 1

(GAME/TV) Digitale optische uitgang

DIGITAL OPTICAL OUT Digitale optische ingang

OPTICAL

COAXIAL

OUT AUDIO

OPTICAL

OUT

TAPE

AUDIO

OUT

TAPE

COAXIAL

OPTICAL

IN 3

(CBL/SAT)

IN 1

(GAME/TV)

Stap 1:

Kies een aansluiting die past bij de recorder ( , , of ) en maakt vervolgens de verbinding.

a b c d

Cassette, CDR, MD, enz.

Sluit de ene of

de andere aan

a b a c

Nl-39

De AV-receiver aansluiten—Vervolg

Aansluiten op een eindversterker

1 2 3 4 5 6 7 8

Eindversterker

s u een

rac

ge e

verster

er w

t aans

ten

en de AV-receiver als voorversterker wilt

gebruiken, kunt u die eindversterker aansluiten op

de PRE OUT aansluitingen. In dit geval moet u

alle luidsprekers en de subwoofer op de andere

eindversterker aansluiten. Wanneer u echter een

actieve subwoofer hebt, dient deze op de PRE

OUT SUBWOOFER aansluitingen van deze AV-

receiver te worden aangesloten.

1. Subwoofer

2. Linker voorluid-

spreker

3. Middenluidspreker

4. Rechter voorluid-

spreker

5. Linker surroundluid-

spreker

6. Rechter surroundluid-

spreker

7. Linker surround-

achterluidspreker

8. Rechter surround-

achterluidspreker

Nl-40

De AV-receiver aansluiten—Vervolg

■iPod met video

Verbind de analoge audio-uitgangsaansluitingen en de

video-uitgangsaansluiting van de RI Dock met de

GAME/TV IN L/R aansluitingen en de GAME/TV IN V

aansluiting van de AV-receiver. (Hieronder is de

aansluiting van de Onkyo DS-A2 afgebeeld.)

■iPod zonder video

Verbind de analoge audio-uitgangsaansluitingen van de

RI Dock met de TAPE IN L/R aansluitingen van de AV-

receiver. (Hieronder is de aansluiting van de Onkyo DS-

A2 afgebeeld.)

■Als u een Onkyo DS-A1 RI Dock hebt.

• Verbindt u de video-uitgang ervan met de GAME/TV IN S aansluiting van de AV-receiver.

• Voer de juiste afstandsbedieningscode in voordat u de afstandsbedieningen van de AV-receiver voor het eerst gebruikt

(zie

pagina 102

Op het achterpaneel van de AV-receiver zijn

netuitgangen waarop u de netsnoeren van eventuele

andere AV-apparaten die u met de AV-receiver wilt

gebruiken, kunt aansluiten. Deze apparaten kunt u dan

ingeschakeld laten, ze zullen automatisch in- en

uitgeschakeld worden wanneer de AV-receiver wordt

ingeschakeld of in de ruststand (standby) wordt gezet.

Let op:

• Het totale opgenomen vermogen van de apparaten die

op de AC OUTLETS worden aangesloten, mag niet

meer bedragen dan de opgegeven belastbaarheid (bijv.

TOTAL 100 W).

Opmerkingen:

• Onkyo apparaten met aansluitingen moeten recht-

streeks op een stopcontact worden aangesloten en niet

op de AC OUTLETS van de AV-receiver.

• Het aantal AC OUTLETS, de uitvoering en het

toegestane totale opgenomen vermogen, verschillen

afhankelijk van het land waar u de AV-receiver hebt

gekocht.

Aansluiten van een RI Dock

AUDIO

OUT

VIDEO

OUT

AUDIO

OUT

Opmerkingen:

• Sluit het interactieve afstandsbedieningsdock aan met een -kabel (zie pagina 41).

• Zet de RI MODE schakelaar van de RI Dock op HDD of HDD/DOCK.

• Zet het ingangsdisplay van de AV-receiver op DOCK (zie pagina 48).

• Zie de gebruiksaanwijzing van het interactieve afstandsbedieningsdock.

Aansluiten van de netsnoeren van andere apparaten

Nl-42

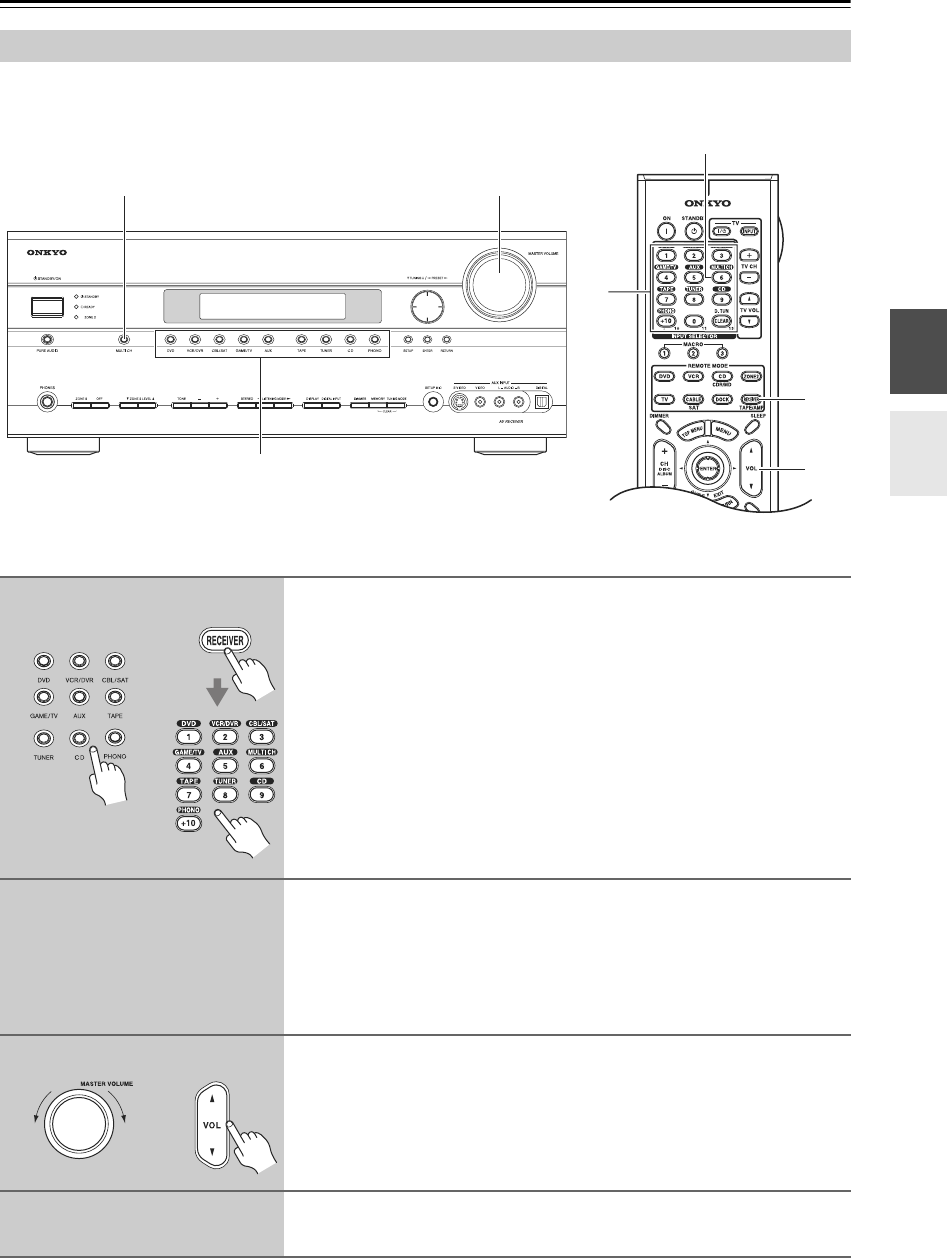

In- en uitschakelen van de AV-receiver

STANDBY/ON

RECEIVER

STANDBY

Ruststand-indicator (STANDBY)

Aansluiten van de voedingskabel

1Druk op de toets [STANDBY/ON].

U kunt ook op de toets [RECEIVER] op de afstandsbediening drukken en

vervolgens op de toets [ON].

De AV-receiver wordt ingeschakeld, het display wordt verlicht en de STANDBY

indicator dooft.

Als u nog een keer op de [ON] toets va de afstandsbediening drukt, zullen alle

apparaten worden ingeschakeld die via zijn aangesloten.

Druk op de toets [STANDBY/ON] of op de toets [STANDBY] van de

afstandsbediening om de AV-receiver uit te zetten. De AV-receiver komt dan in de

ruststand (standby) te staan. Verlaag het volume alvorens de AV-receiver uit te zetten

om onaangename verrassingen te voorkomen wanneer u hem aanzet.

bediening

-rece

ver

Goede werking in enkele eenvoudige stappen

Hieronder enkele eenvoudige configuratiestappen voor een goede werking van de AV-receiver. Voer ze uit voordat u

het apparaat voor de eerste keer gebruikt. Deze instellingen hoeven slechts eenmaal te worden uitgevoerd.

■Voer de automatische luidsprekerinstelfunctie uit—dit is

essentieel!

Zie “Automatische luidsprekerinstelling (Audyssey MultEQ XT)” op pagina 52.

■Hebt u een apparaat aangesloten op een HDMI-ingang,

component video-ingang, of digitale audio-ingang?

Zie respectievelijk “Instelling HDMI Input” op pagina 46,

“Component video instelling” op pagina 47, of “Instellingen voor de

digitale audioingangen” op pagina 49 als dat het geval is.

■Hebt u een Onkyo MD-recorder, CD-recorder of RI Dock

aangesloten?

Zie “Displaynaam voor de ingangsbron wijzigen” op pagina 48 als

dat het geval is.

HDMI

OUT IN

TAPE CD-recorder, MD-recorder,

RI Dock

Nl-45

Eerste instellingen—Vervolg

Wanneer u de TV op de COMPONENT VIDEO OUT

aansluit, stelt u HDMI Monitor in op No, zodat de

instelmenu’s op het scherm worden weergegeven en

bronnen voor composietvideo en S-Video voorwaarts

worden geconverteerd* en worden weergegeven via de

COMPONENT VIDEO OUT.

Wanneer u de TV op de HDMI OUT aansluit, stelt u

HDMI Monitor in op Yes, zodat de instelmenu’s op het

scherm worden weergegeven en bronnen voor

composietvideo, S-Video en componentvideo

voorwaarts worden geconverteerd* en worden

weergegeven via de HDMI OUT. De instelmenu’s

worden alleen op het scherm weergegeven via de HDMI

OUT.

Opmerking:

Deze procedure kan ook met behulp van de

[SETUP]-toets, de pijltoetsen en de [ENTER]-toets op

de AV-receiver worden uitgevoerd.

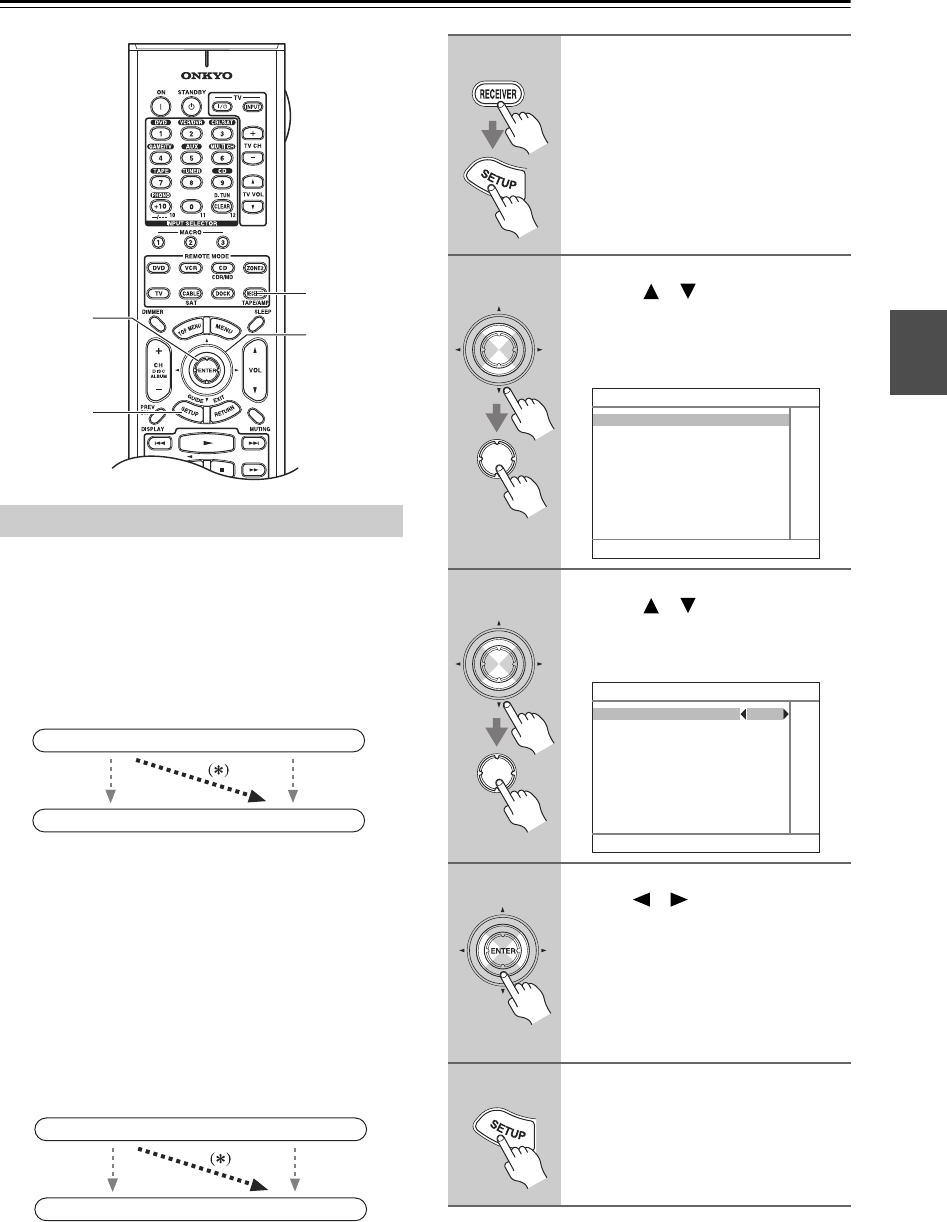

Instelling HDMI Monitor

1, 5

2-4

2, 3

OUT

Composietvideo, S-Video

Componentvideo

OUT

Composietvideo, S-Video,

componentvideo

Composietvideo, S-Video,

componentvideo

HDMI

1Druk op de toets [RECEIVER] en

vervolgens op de toets [SETUP].

Het hoofdmenu verschijnt op het

beeldscherm.

2Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “1. Input/

Output Assign,”, te kiezen en

druk vervolgens op [ENTER].

Het menu Input/Output Assign

verschijnt.

3Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “1. Monitor

Out”, te kiezen en druk

vervolgens op [ENTER].

Het menu Monitor Out verschijnt.

4Gebruik de toetsen links en

rechts [ ]/[ ] om te selecteren:

No: Selecteer deze optie als uw

TV op de MONITOR OUT of

COMPONENT VIDEO OUT

is aangesloten.

Yes : Selecteer deze optie als uw

TV op de HDMI OUT is

aangesloten.

5Druk op de toets [SETUP].

Het instelmenu wordt afgesloten.

ENTER

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Input

ENTER

1–1. Monitor Out

HDMI Monitor No

Nl-46

Eerste instellingen—Vervolg

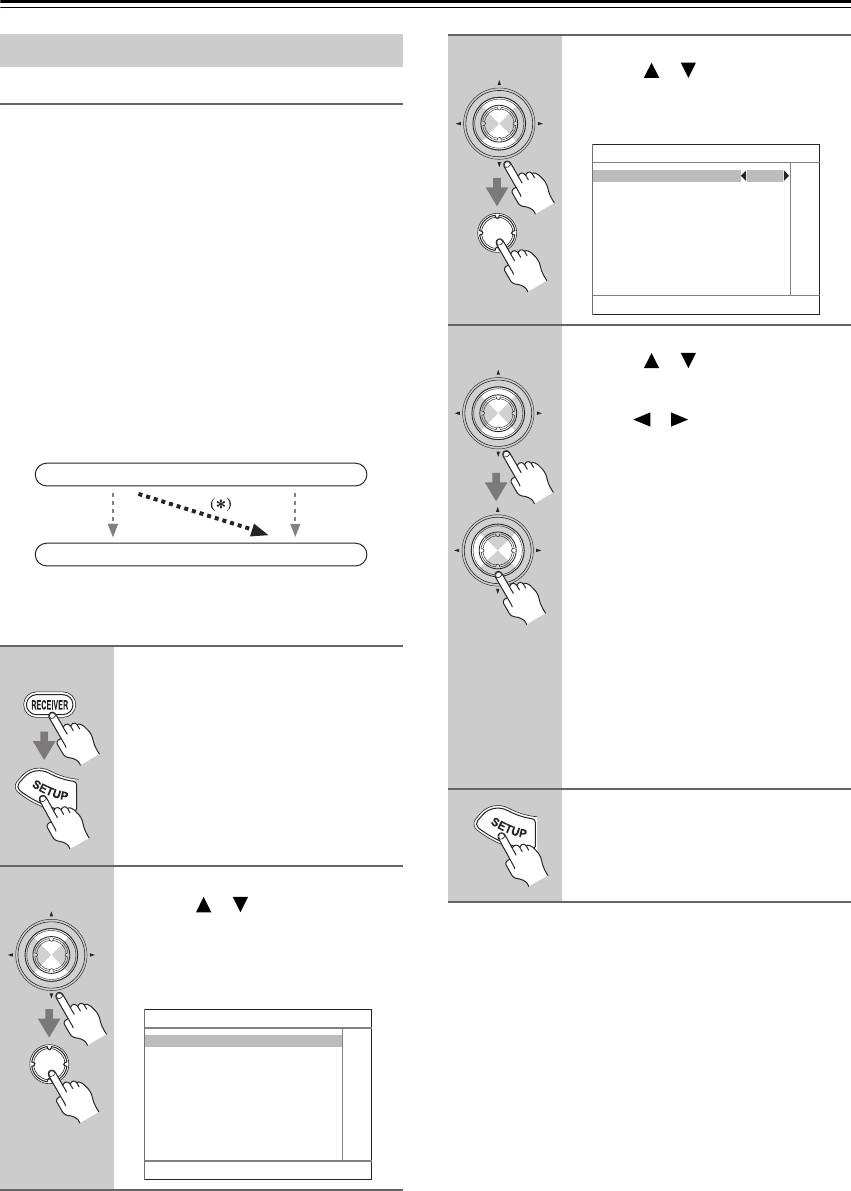

Instelling HDMI Input

Als u een video-apparaat aansluit op HDMI IN, dan

moet u die ingang toewijzen aan een ingangskeuzetoets.

Wanneer u bijvoorbeeld uw DVD-speler op HDMI IN 1

aansluit, dan moet u HDMI IN 1 toewijzen aan de DVD-

ingangskeuzetoets.

Wanneer u de TV met een HDMI-kabel op de AV-

receiver hebt aangesloten, kunt u de AV-receiver zo

instellen dat bronnen voor composietvideo, S-Video en

componentvideo voorwaarts worden geconverteerd* en

via de HDMI OUT worden weergegeven. U kunt deze

optie instellen voor elke ingangskeuzetoets door de optie

“- - -” te selecteren.

Opmerkingen:

• U kunt een HDMI IN slechts aan èèn

ingangskeuzetoets toewijzen.

• Voor voorwaartse conversie van composietvideo,

S-Video en componentvideo voor de HDMI OUT

moet HDMI Monitor zijn ingesteld op Yes (zie

pagina 45) en de instelling HDMI Input moet op

“- - -” worden gezet. Zie pagina 25 voor meer

informatie over videosignaalverloop en voorwaartse

conversie.

• Wanneer een HDMI IN aan een ingangskeuzetoets

wordt toegewezen, zoals hier wordt uitgelegd, wordt

de digitale audio-ingang voor die ingangskeuzetoets

automatisch op dezelfde HDMI IN ingesteld. Zie

“Instellingen voor de digitale audioingangen” op

pagina 49.

• Deze procedure kan ook met behulp van de

[SETUP]-toets, de pijltoetsen en de [ENTER]-toets op

de AV-receiver worden uitgevoerd.

Video-ingang

1Druk op de toets [RECEIVER] en

vervolgens op de toets [SETUP].

Het hoofdmenu verschijnt op het

beeldscherm.

2Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “1. Input/

Output Assign”, te kiezen en

druk vervolgens op [ENTER].

Het menu Input/Output Assign

verschijnt.

OUT

Composietvideo, S-Video,

componentvideo

Composietvideo, S-Video,

componentvideo

HDMI

ENTER

1. Input/Output Assign

1. Monitor Out

2. HDMI Input

3. Component Video Input

4. Digital Input

3Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “2. HDMI

Input”, te kiezen en druk

vervolgens op [ENTER].

Het menu HDMI Input verschijnt.

4Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om een

ingangskeuzetoets te selecteren

en gebruik de toetsen links en

rechts [ ]/[ ] om te selecteren:

IN 1: Selecteer als het video-

apparaat is aangesloten op

HDMI IN 1.

IN 2: Selecteer als het video-

apparaat is aangesloten op

HDMI IN 2.

IN 3: Selecteer als het video-

apparaat is aangesloten op

HDMI IN 3.

---: Voor uitvoer van composiet

video, S-Video en component

videobronnen via de HDMI

OUT. Het video-

uitgangssignaal uit de HDMI

OUT is het signaal dat is

geconfigureerd in

“Component video

instelling” (zie pagina 47).

5Druk op de toets [SETUP].

Het instelmenu wordt afgesloten.

ENTER

1–2. HDMI Input

DVD - - -

VCR/DVR - - -

CBL/SAT - - -

GAME/TV - - -

AUX - - -

ENTER

Nl-48

Eerste instellingen—Vervolg

Als u een -geschikte Onkyo minidisc-recorder, CD-

recorder of RI Dock aansluit op de TAPE IN/OUT of

GAME/TV IN aansluitingen, moet u de instelling van dit

onderdeel veranderen voor een juiste werking van de

Dit kan alleen op de AV-receiver worden gedaan.

iPod photo: Sluit de RI Dock aan op de GAME/TV IN

stekerbussen als u een iPod photo gebruikt met het RI

dock.

Opmerking:

U kunt DOCK selecteren voor de TAPE-

ingangskeuzetoets of voor de GAME/TV-

ingangskeuzetoets, maar niet allebei tegelijk.

Displaynaam voor de ingangsbron

wijzigen

1Druk op de [TAPE] of [GAME/TV]

ingangskeuzetoets zodat “TAPE”

of “GAME/TV” op het display

verschijnt.

2Druk op de [TAPE] of [GAME/TV]

ingangskeuzetoets en houd deze

ingedrukt (ongeveer 3 seconden)

om de instelling te wijzigen.

Herhaal deze stap om MD, CDR of

DOCK te selecteren.

Voor de TAPE-ingangskeuzetoets

verandert de instelling in deze

volgorde:

TAPE o MD o CDR o DOCK

Voor de GAME/TV-ingangskeuzetoets

verandert de instelling in deze

volgorde:

GAME/TV l DOCK

1, 2

Nl-50

Eerste instellingen—Vervolg

U moet het TV-systeem dat in uw land wordt gebruikt

opgeven.

Opmerking:

Deze procedure kan ook worden uitgevoerd op de AV-

receiver, met behulp van de toets [SETUP], de

pijltoetsen en de [ENTER]-toets.

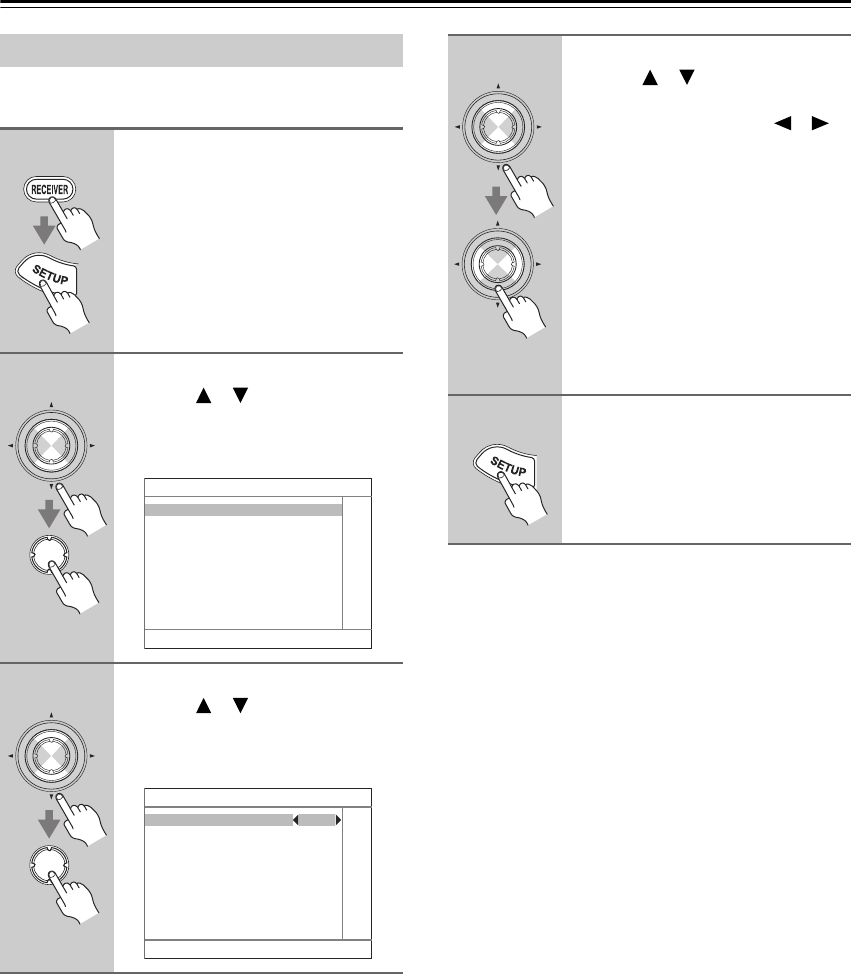

Instelling TV-formaat

1Druk op de toets [RECEIVER] en

vervolgens op de toets [SETUP].

Het hoofdmenu verschijnt op het

beeldscherm.

2Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om

“6. Miscellaneous”, te selecteren

en druk dan op [ENTER].

Het menu Miscellaneous verschijnt.

3Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “2. OSD

Setup”, te selecteren en druk dan

op [ENTER].

Het menu OSD Setup verschijnt.

ENTER

6. Miscellaneous

1. Volume Setup

2. OSD Setup

ENTER

6–2. OSD Setup

Immediate Display On

Monitor Type 4 : 3

Display Position Bottom

TV Format Auto

4Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “TV Format,”

te selecteren en gebruik dan de

toetsen links en rechts [ ]/[ ]

om te selecteren:

Auto: Selecteer deze instelling om

automatisch het TV-systeem

te detecteren op basis van de

video-ingangssignalen.

NTSC: Kies deze instelling als het

TV-systeem in uw land

NTSC is.

PAL: Kies deze instelling als het

TV-systeem in uw land PAL

is.

5Druk op de [SETUP]-toets

wanneer u klaar bent.

Het instelmenu wordt afgesloten.

ENTER

Nl-53

Eerste instellingen—Vervolg

2Plaats de luidspreker-

setupmicrofoon op meetpunt 

(pagina 52) en sluit de microfoon

vervolgens op de stekerbus

SETUP MIC aansluiting aan.

Opmerkingen:

• Zorg dat de microfoon horizontaal

staat.

• Als er een obstakel tussen de micro-

foon en een van de luidsprekers is,

zal de automatische luidspreker-

instelfunctie niet juist werken. Plaats

de meubels e.d. op dezelfde manier

als wanneer u naar een DVD luistert.

• Door de microfoon dicht bij de plaats

te zetten waar gewoonlijk uw oren

zijn, wordt een beter resultaat verkre-

gen. U kunt de hoogte van de micro-

foon veranderen door een statief of

een tafeltje te gebruiken.

3Druk op [ENTER].

De automatische luidsprekerinstelling

begint.

Er wordt om de beurt een testtoon door

elke luidspreker uitgestuurd terwijl de

Audyssey MultEQ XT functie bepaalt

welke luidsprekers zijn aangesloten.

Dit kan een paar minuten duren.

Opmerking:

Als er externe stoorgeluiden door de

microfoon worden opgepikt, zal de

automatische luidsprekerinstelling niet

juist werken, dus zorg dat het zo stil

mogelijk is.

Auto Speaker Setup

AUDYSSEY

Please place microphone at center

of listening area at ear height.

Push Enter : Next

Auto Speaker Setup

AUDYSSEY

Do not unplug microphone.

Please keep quiet.

Now Measuring. . .

4De detectieresultaten voor de

luidsprekers verschijnen.

“Yes” betekent dat de luidspreker waar-

genomen werd. “No” betekent dat de

luidspreker niet waargenomen werd.

Als u het eens bent met de resul-

taten, gebruikt u de omhoog en

omlaag [ ]/[ ] toetsen om Next

te selecteren en dan drukt u op

[ENTER].

De opties zijn:

Doorgaan naar de volgende stap.

Retry:

Terug naar stap 2 en opnieuw proberen.

Cancel:

De automatische luidsprekerinstell-

ing annuleren.

5Het volgende scherm verschijnt.

Plaats de setup-microfoon op de

volgende positie (zie pagina 52)

en druk dan op [ENTER].

Audyssey MultEQ XT voert opnieuw

metingen uit. Dit kan een paar minuten

duren.

Plaats de setup-microfoon op de

volgende positie wanneer dit gev-

raagd wordt en herhaal stap 5.

Auto Speaker Setup

- - - - - SP Detect Result - - - - -

AUDYSSEY

Cancel

Retry

: Yes

:No

: Yes

SBL

SBR

ENTER

Auto Speaker Setup

AUDYSSEY

Please place microphone at

2nd Position at ear height.

Push Enter : Next

Auto Speaker Setup

AUDYSSEY

Do not unplug microphone.

Please keep quiet.

Now Measuring. . .

Nl-57

Basisbediening

In dit hoofdstuk wordt uitgelegd hoe u een ingangsbron kunt kiezen (bijv. het AV-apparaat waarnaar u wilt luisteren of

kijken).

Kiezen van de ingangsbron

MULTI CH

1Gebruik de ingangskeuzetoetsen van de AV-receiver om de

ingangsbron te kiezen.

Om een ingangsbron met de afstandsbediening te kiezen, drukt u

op de toets [RECEIVER] en gebruikt dan de toetsen INPUT

SELECTOR.

2Begin met de weergave van het bronapparaat.

Als u de DVD-speler of een ander video-apparaat kiest, moet u op uw TV de

video-ingang kiezen die verbonden is met de COMPONENT VIDEO OUT,

HDMI OUT of MONITOR OUT van de AV-receiver.

Bij sommige DVD-spelers is het misschien nodig om de digitale audio-uitgang

in te schakelen.

3Gebruik de MASTER VOLUME regelaar of de toets [VOL] op de

afstandsbediening om het volume in te stellen.

Het volume kan worden ingesteld op fdB, 81 dB t/m +17, +18 dB.

De AV-receiver is ontworpen om te worden gebruikt voor thuisbioscoop-

weergave. U hebt de beschikking over een brede volumeregeling, zodat een

nauwkeurige instelling mogelijk is.

4Kies een geschikte akoestiekfunctie en geniet van het geluid.

Zie “De akoestiekfuncties gebruiken” op pagina 64.

Afstands-

bediening

AV-receiver

AV-receiver Afstands-

bediening

Nl-58

Basisbediening—Vervolg

Gebruik de multikanaals DVD-ingang voor het

aansluiten van een apparaat met een 7.1-kanaals analoge

audio-uitgang, bijvoorbeeld een DVD-speler die

geschikt is voor DVD-Audio of SACD-capable of een

MPEG-decoder. Zie pagina 29 voor aansluitinformatie.

Opmerking:

Als de multikanaals DVD-ingang is geselecteerd,

worden de luidsprekerinstellingen op pagina 75

genegeerd en signalen van de multikanaals ingang

worden ongewijzigd naar de luidsprekers gevoerd.

U kunt de lage en de hoge tonen instellen voor de

voorluidsprekers, behalve wanneer de akoestiekfunctie

Direct, Pure Audio of THX wordt gebruikt.

■Bass

Gebruik deze functie om de lagetonenweergave van de

voorluidsprekers te versterken of verzwakken.

Het instelbereik loopt van –10 dB tot +10 dB, in stappen

van 2 dB.

■Treble

Gebruik deze functie om de hogetonenweergave van de

voorluidsprekers te versterken of verzwakken. Het

instelbereik loopt van –10 dB tot +10 dB, in stappen van

2 dB.

U kunt diverse informatie betreffende de gekozen

ingangsbron in het display aangeven.

Opmerking:

Deze procedure kan ook worden uitgevoerd op de AV-

receiver door op de [DISPLAY]-toets te drukken.

De volgende informatie kan gewoonlijk voor de

ingangsbron in het display worden aangegeven.

*Als het ingangssignaal analoog is, wordt er geen

signaalformaat-informatie aangegeven. Als het

ingangssignaal PCM is, wordt de

bemonsteringsfrequentie aangegeven. Als het

ingangssignaal digitaal is, maar niet PCM, zal het

signaalformaat worden aangegeven. De informatie

wordt ongeveer drie seconden getoond, waarna de

voorheen weergegeven informatie weer verschijnt.

De multikanaals DVD-ingang

gebruiken.

Druk op de toets [RECEIVER] en

vervolgens op de toets [MULTI

CH].

De indicator MULTI CH verschijnt op

het display.

Audio van de multikanaals DVD-

ingang wordt nu gebruikt voor de

DVD-ingangsbron.

Instellen van de lage en hoge tonen

1Druk enkele malen op de toets

[TONE] om Bass of Treble te

kiezen.

2Gebruik de toetsen TONE [–]/[+]

om het gewenste niveau in te

stellen.

MULTI CH-indicator

Weergeven van de ingangsbron-

informatie

Druk op de [RECEIVER]-toets en

druk dan enkele malen op de

[DISPLAY]-toets om de

beschikbare informatie te

doorlopen.

Ingangsbron &

volume

Signaalformaat*

bemonsterings-

frequentie

Ingangsbron &

akoestiekfunctie

Nl-64

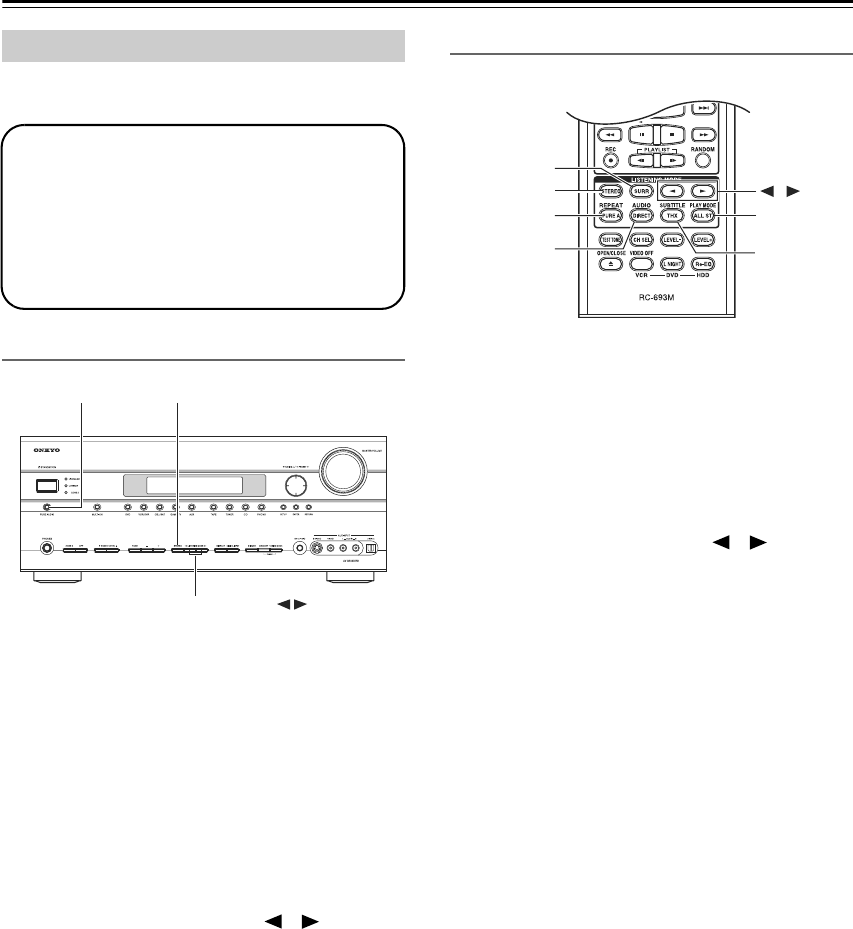

De akoestiekfuncties gebruiken

Zie “Over de akoestiekfuncties” op pagina 69 voor

nadere bijzonderheden over de akoestiekfuncties.

Selecteren op de AV-receiver

■Toets [PURE AUDIO]

Gebruik deze toets om de Pure Audio

akoestiekfunctie te kiezen. Als deze functie is

geselecteerd, wordt het display van de AV-receiver

uitgeschakeld en kunnen alleen videosignalen die via

HDMI IN worden ingevoerd, worden uitgevoerd.

Als u opnieuw op deze toets drukt wordt de vorige

akoestiekfunctie geselecteerd.

■[STEREO]-toets

Gebruik deze toets om de akoestiekfunctie Stereo te

kiezen.

■Toetsen LISTENING MODE [ ]/[ ]

Als u meerdere malen op deze toetsen drukt bladert u

door alle akoestiekfuncties die met de huidige

ingangsbron kunnen worden gebruikt.

Selecteren met de afstandsbediening

■Toets [STEREO]

Gebruik deze toets om de akoestiekfunctie Stereo te

kiezen.

■Toets [SURR]

Gebruik deze toets om de Dolby Digital en DTS

akoestiekfuncties en de Neural THX Surround

akoestiekfuncties te kiezen.

■Toetsen LISTENING MODE [ ]/[ ]

Als u meerdere malen op deze toetsen drukt bladert u

door alle akoestiekfuncties die met de huidige

ingangsbron kunnen worden gebruikt.

■[PURE A] toets

Gebruik deze toets om de Pure Audio akoestiekfunc-

tie te kiezen.

Wanneer deze functie wordt ingeschakeld, zal het

display van de AV-receiver uitgeschakeld worden en

voert alleen de HDMI OUT videosignalen uit.

■[DIRECT] toets

Gebruik deze toets om de Direct akoestiekfunctie te

kiezen.

■[THX] toets

Gebruik deze toets om de THX akoestiekfuncties te

kiezen.

■[ALL ST] toets

Gebruik deze toets om de All Channel Stereo

akoestiekfunctie te kiezen.

Akoestiekfuncties kiezen

• De Dolby Digital en DTS akoestiekfuncties

kunnen alleen gekozen worden als uw DVD-

speler via een digitale audio-verbinding

(coaxiaal of optisch) op de AV-receiver is

aangesloten.

• De beschikbaarheid van de akoestiekfuncties

wordt bepaald door het formaat van het

huidige ingangssignaal.

STEREO

PURE AUDIO

LISTENING MODE

SURR

STEREO /

PURE A

DIRECT THX

ALL ST

Nl-65

De akoestiekfuncties gebruiken—Vervolg

Analoge en PCM-bronnen

Beschikbare luisterstanden voor de verschillende bronformaten

Toets

Bronformaat

PCM Multi-

kanaals

analoog

Multikanaals PCM

32–96

kHz 176.4/

192kHz*1

32–96 kHz 176.4/192 kHz*1

*1. DVD-Audio discs voeren multikanaals 176,4/192 kHz PCM alleen via HDMI uit.

behalve */2 */2 2ch 1/0, 1+1 Multikanaals 2ch

Media

Akoestiekfunctie CD, TV, radio, DVD DVD DVD

[PURE A] Pure Audio ✔✔✔✔✔✔✔✔✔

[DIRECT] Direct ✔✔✔✔✔✔✔✔✔

[STEREO] Stereo ✔✔ ✔✔✔✔✔✔

[SURR]

Multichannel ✔✔✔ ✔

Dolby D

Dolby D Plus

DTS, DTS 96/24

DTS-ES Discrete/Matrix

DTS-HD High Resolution

DTS-HD Master Audio

Dolby TrueHD

DSD

Dolby PLII Movie/

Dolby PLIIx Movie*2

*2. Wanneer er geen surroundluidsprekers achter zijn of wanneer Powered Zone 2 wordt gebruikt, wordt Dolby Pro logic II gebruikt.t

✔ ✔ ✔

Dolby PLII Music/

Dolby PLIIx Music*2 ✔ ✔ ✔

Dolby PLII Game/

Dolby PLIIx Game*2 ✔✔

Dolby Digital EX/Dolby EX ✔

Neo:6 ✔

Neo:6 Cinema ✔✔

Neo:6 Music ✔✔

Neural THX 5.1 ✔✔

Neural THX 7.1 ✔ ✔ ✔

[THX]

THX Cinema*3

*3. Alleen beschikbaar wanneer surroundluidsprekers worden gebruikt.

✔✔

Dolby PLII/

Dolby PLIIx THX*3 ✔*2 ✔ ✔

Neo:6 THX*3 ✔*3 ✔ ✔

Dolby PLII THX Games

Mode ✔ ✔

Neo:6 THX Games Mode ✔ ✔

THX Surround EX ✔

THX Select2 Cinema ✔

THX Music Mode ✔

THX Games Mode ✔

LISTENING MODE*4

[]/[]

*4. Voor T-D, Mono Movie, Orchestra, Unplugged, Studio-Mix en TV Logic wordt PCM van 64 kHz, 88,2 kHz en 96 kHz verwerkt op respectievelijk

32 kHz, 44,1 kHz en 48 kHz.

: Hiervoor zijn 6.1/7.1 luidsprekers nodig. Niet beschikbaar wanneer Powered Zone 2 wordt gebruikt.

: Hiervoor zijn 7.1 luidsprekers nodig. Niet beschikbaar wanneer Powered Zone 2 wordt gebruikt.

Mono ✔✔✔✔✔

Originele Onkyo

DSP

Mono Movie

Orchestra

Unplugged

Studio-Mix

TV Logic

All Ch Stereo

Full Mono

T-D

✔✔✔✔✔

Nl-76

Geavanceerde setup—Vervolg

Laagdoorlaatfilter voor het LFE-kanaal

Met deze instelling kunt u de afsnijfrequentie opgeven

van het laagdoorlaatfilter (LPF) van het LFE-kanaal, dat

kan worden gebruikt om omgewenst gebrom weg te

filteren. Het LPF is alleen van toepassing op bronnen die

het LFE-kanaal gebruiken.

*Als u THX-gecertificeerde luidsprekers gebruikt, dient

u 80 Hz (THX) in te stellen.

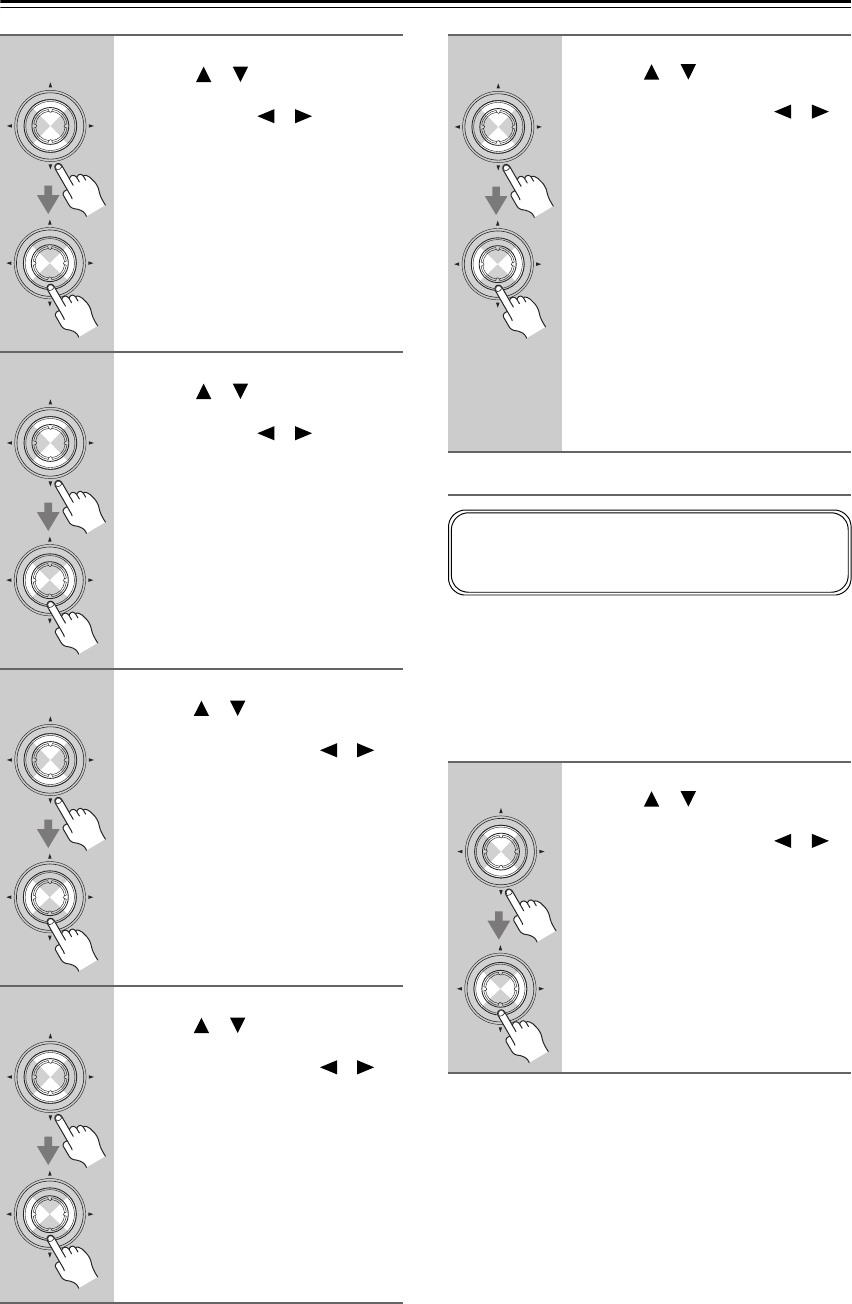

5Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “Front”, te

kiezen en gebruik dan de toetsen

links en rechts [ ]/[ ] om een

wisselfrequentie te kiezen.

Opmerking:

Als de Subwoofer-instelling in stap 4

op No is ingesteld, zal deze instelling

vast ingesteld zijn op Full Band.

6Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “Center”, te

kiezen en gebruik dan de toetsen

links en rechts [ ]/[ ] om een

wisselfrequentie te kiezen.

Selecteer None als er geen

middenluidspreker is aangesloten.

Opmerking:

Als de Front-instelling in stap 5 anders

is ingesteld dan op Full Band, dan kan

Full Band hier niet worden geselecteerd.

Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “Surround”,

te kiezen en gebruik dan de

toetsen links en rechts [ ]/[ ]

om een wisselfrequentie te kiezen.

Selecteer None als er geen linker en rechter

surround-luidsprekers zijn aangesloten.

Opmerking:

Als de Front-instelling in stap 5 anders

is ingesteld dan op Full Band, dan kan

Full Band hier niet worden geselecteerd.

Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “Surr Back”,

te kiezen en gebruik dan de

toetsen links en rechts [ ]/[ ]

om een wisselfrequentie te kiezen.

Selecteer None als er geen

surroundluidsprekers achter zijn aangesloten.

Opmerkingen:

• Als de Surround-instelling in stap 7

op None is ingesteld, kan deze

instelling niet gekozen worden.

• Als de Surround-instelling in stap 7 anders

is ingesteld dan op Full Band, dan kan Full

Band hier niet worden geselecteerd.

ENTER

9Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “Surr Back

Ch”, te kiezen en gebruik dan de

toetsen links en rechts [ ]/[ ]

om een van de volgende

instellingen te kiezen:

1ch: Kies deze instelling als er één

surround-achterluidspreker is

aangesloten.

2ch: Kies deze instelling als er

twee (links en rechts)

surround-achterluidsprekers

zijn aangesloten.

Opmerking:

Als de instelling van de surround-

achterluidspreker in stap 8 op None is

ingesteld, kan deze instelling niet

gekozen worden.

Ga verder met stap 10 hieronder.

10 Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “LPF of

LFE”, te kiezen en gebruik dan de

toetsen links en rechts [ ]/[ ]

om een frequentie voor het

laagdoorlaatfilter te kiezen.

De volgende frequenties voor het

laagdoorlaatfilter kunnen worden

ingesteld: 80 Hz (THX), 90 Hz, 100 Hz

of 120 Hz.

Ga verder met stap 11 op pagina 77.

ENTER

Deze instelling wordt niet automatisch gemaakt bij

gebruik van de automatische luidspreker-instelfunctie

(zie pagina 52).

ENTER

Nl-80

Geavanceerde setup—Vervolg

Equalizer Settings instelling

Hier kunt u de EQ (klank) van de afzonderlijke

luidsprekers instellen. Zie pagina 79 voor het instellen

van het volume van de afzonderlijke luidsprekers.

1Druk op de toets [RECEIVER] en

vervolgens op de toets [SETUP].

Het hoofdmenu verschijnt op het

beeldscherm.

2Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “2. Speaker

Setup”, te kiezen en druk dan op

[ENTER].

Het Speaker Setup menu verschijnt.

Deze instelling wordt automatisch gemaakt door de

automatische luidspreker-instelfunctie (zie pagina 52).

2-7

2, 3

1, 8

ENTER

2. Speaker Setup

1. Speaker Settings

2. Speaker Config

3. Speaker Distance

4. Level Calibration

5. Equalizer Settings

6. THX Audio Setup

3Gebruik de toetsen omhoog en

omlaag [ ]/[ ] om “5. Equalizer

Settings”, te selecteren en druk

dan op [ENTER].

Het Equalizer Settings menu

verschijnt.

4Gebruik de toetsen links en

rechts [ ]/[ ] om een van de

volgende instellingen te kiezen:

Off:

De klankbijregeling is

uitgeschakeld, het verloop is recht.

Audyssey:

De klank wordt voor elke

luidspreker automatisch ingesteld

door de automatische luidspreker-

instelfunctie.

Selecteer deze instelling na het

uitvoeren van de automatische

luidsprekerinstelling.

Manual:

U kunt de EQ (klank) van elke

luidspreker handmatig instellen.

Als u Manual kiest, ga dan verder met

deze procedure. Als u Off of Audyssey

kiest, ga dan door naar stap 8.

5Gebruik de toets omlaag [ ] om

“Channel”, te kiezen en gebruik

dan de toetsen links en rechts [ ]/

[ ] om een luidspreker te kiezen.

ENTER

2–5. Equalizer Settings

Equalizer Off

ENTER

2–5. Equalizer Settings

Equalizer Manual

Channel Front

63Hz 0dB

160Hz 0dB

400Hz 0dB

1000Hz 0dB

2500Hz 0dB

6300Hz 0dB

16000Hz 0dB
