Sida 1/2

AJUSTES

✓

RELOJ

IDIOMA

AVANZADO

✓

BRILLO

PERMANENTE

FESTIVOS

CONTADORES

ESTACIÓN

CÓDIGO PIN

12 H / 24 H

VERSIÓN

PROGRAMAS. Es el menú donde se programan las distintas maniobras. Hay 40 espacios de

memoria (de P-01 a P-40).

 ENTRAR. Entramos presionando ✓, y con las teclas ź y Ÿ nos movemos por los distintos

programas guardados en memoria.

Si al entrar en este menú p1-ya existiese alguna programación, aparece en la línea de texto del

display el primer programa que se grabó: “P-01”, y con la tecla Ÿ podemos subir por los distintos

programas que estén guardados hasta llegar al primer programa vacío, en el que se mostrará en

la línea de texto del display “P-XX VACIO” alternándose con el número de programas que quedan

disponibles en la memoria del aparato.

Si al entrar en este menú no existiese ningún programa creado, en la línea de texto del display

aparecerá: “P-01 VACIO” alternándose con “QUEDAN 40” refiriéndose a los espacios de memoria

libres.

Si queremos modificar o crear un programa nos moveremos hasta él con las teclas ź y Ÿ, y

presionamos ✓. A continuación, con las teclas ź y Ÿ seleccionamos una de las siguientes

opciones:

- EDITAR. Desde aquí se elige el tipo de maniobra que se realizará en el programa seleccionado.

Pulsando ✓ aparecerá en pantalla “TIPO ON” y con las teclas ź y Ÿ podemos cambiar el tipo

de maniobra. Las maniobras pueden ser:

 TIPO ON. Encendido del circuito conectado a una hora fija.

 TIPO OFF. Apagado del circuito conectado a una hora fija.

 TIPO CICLO. Maniobras de ON y de OFF que se realizan repetidas veces desde un inicio

hasta su final. Para programar el inicio del ciclo hay que indicar la hora, minutos, y días de la

semana en el que este ciclo empezará. A continuación hay que especificar la duración del ON

y del OFF respectivamente (en horas, minutos o en segundos). Para acabar hay que indicar la

hora, minutos, y días de la semana en el que este ciclo dejará de actuar.

 TIPO PULSO. Encendido del circuito de un pulso de duración determinada a una hora fija del

día.

Una vez elegido el tipo de maniobra, se tiene que seleccionar el canal o canales a los que afecta

(C1, C2 o C1 + C2).

A continuación se piden las horas de comienzo de maniobras y el resto de tiempos necesarios

según la maniobra elegida.

Programa de PERIODOS FESTIVOS

Si al validar el último día de la semana con la tecla ✓ la mantenemos pulsada, seleccionamos

esta maniobra como festivo, aparece en pantalla la palabra FESTIVOS y con las teclas ź y Ÿ

seleccionamos uno de los 4 periodos festivos.

- BORRAR. Al validar con ✓ se borra el programa seleccionado. Como todos los programas están

almacenados de forma consecutiva, el borrar un programa puede suponer que cambie la

asignación del número de cada programa.

 BORRAR. Permite realizar un borrado de todas las maniobras de los 40 programas en un solo

paso.

Elegimos realizar programa de encendido a las 10 de la noche

TIPO

✓

PROGRAMAS

✓

ENTRAR

✓

P01

✓

EDITAR

✓

CANAL Hora y min Días de semana

C1 y C2

✓

22:00

✓

Lun…Dom

✓

P01 OK

Elegimos realizar programa de apagado a las 12 de la noche

TIPO

✓

PROGRAMAS

✓

ENTRAR

✓

P02

✓

EDITAR

✓

OFF

✓

CANAL Hora y min Días de semana

C1 y C2

✓

00:00

✓

Lun…Dom

✓

P02 OK

Elegimos realizar programa de ciclo, con un ON de 5 segundos y un OFF de 10 segundos, que

empezará a las 6:00 y finalizará a las 8:00 durante toda la semana

TIPO

✓

PROGRAMAS

✓

ENTRAR

✓

P03

✓

EDITAR

✓

CICLO

✓

CANAL

DESDE

Hora y min.

Días de

semana

TIEMPO ON

Hora y min.

SEGUNDOS

C1 y C2

✓

06:00

✓

Lun…Dom

✓

00:00

✓

TIEMPO OFF

Hora y min.

SEGUNDOS

HASTA

Hora y min.

Días de

semana

00:00

✓

08:00

✓

Lun…Dom

✓

P03 OK

Elegimos realizar programa de pulsos, que realizará un ON de 5 segundos que empezará a las

11:30 durante toda la semana

TIPO

✓

PROGRAMAS

✓

ENTRAR

✓

P04

✓

EDITAR

✓

PULSO

✓

CANAL Hora y min. SEGUNDOS

Días de

semana

C1 y C2

✓

11:30

✓

Lun…Dom

✓

P04 OK

AJUSTES. Es el menú donde se configura el dispositivo.

 RELOJ. Establece la hora del equipo. Las variables a configurar son (en este orden): Año, mes,

día, hora, y minuto. El día de la semana se calcula automáticamente.

 IDIOMA. Es el menú donde se escoge el idioma del aparato.

 AVANZADO. Es el menú donde se pueden realizar la mayor parte de configuraciones del aparato.

- BRILLO. Menú en el que podemos seleccionar el brillo del display. MINIMO, BAJO, MEDIO,

ALTO, o MAXIMO. El brillo en pantalla es el que se quedara ajustado si validamos el nivel

visualizado.

- PERMANENTE. Es el menú por el cual podemos fijar un funcionamiento permanente (ON o

OFF) del canal C1 y del canal C2. Con las teclas ź y Ÿ nos movemos por las distintas

opciones: C1: SI Æ C1: NO Æ C2: SI Æ C2: NO. Validamos con ✓ la opción que deseemos. El

equipo no hará caso de la programación de maniobras para el canal seleccionado en el caso de

elegir la OPCIÓN SI.

Se puede cambiar la posición del contacto manualmente (ver ACCIONAMIENTO MANUAL).

- FESTIVOS. Tiene 4 PERIODOS a poder programar, para realizar las maniobras seleccionadas

en la programación de PERIODOS FESTIVOS. Si en un periodo no se programa ninguna

maniobra, en dicho periodo los canales permanecen en OFF. PERIODO 1 …4

 EDITAR. Se programa el mes, día, hora y minuto de inicio del periodo y el mes, día, hora y

minuto de finalización del periodo. Este periodo se repetirá año tras año.

 BORRAR. Se borra el periodo seleccionado.

- CONTADORES. Menú en el que se indica el tiempo de encendido de cada circuito (en horas).

Entrando en el contador de cada canal con la tecla ✓ este puede ser puesto a cero. Seleccionar

BORRAR SI y validar.

- ESTACIÓN. Permite ajustar el cambio de hora por el paso de verano a invierno o viceversa.

 ACTIVO. Realiza automáticamente el cambio horario verano-invierno, según la legislación de

cada país. (UE el último domingo de marzo y el último domingo de octubre)

 INACTIVO. No realiza el cambio de horario.

- CODIGO PIN. Menú para la activación o desactivación del bloqueo del teclado para impedir el

acceso no deseado a la configuración del aparato.

 INACTIVO. Bloqueo del teclado desactivado.

 ACTIVO. Bloqueo del teclado activado. Y pide que programemos un CODIGO PIN de 4 cifras.

Esta protección se activará 30 segundos después de que salgamos de los ajustes y volvamos

al display en estado de reposo. A partir de este momento si se pulsa el teclado aparecerá en

pantalla el mensaje “CODIGO PIN”. Para desbloquear el acceso al equipo, tendremos que

introducir el CODIGO PIN programado en su activación. El equipo quedará desprotegido

durante 10 segundos. Durante este tiempo podremos acceder al menú de configuración o a

cualquier otra manipulación del aparato presionando ✓. Pasados 30 segundos sin manipular

el equipo se vuelve a bloquear.

- 12H – 24H. Con las teclas ź y Ÿ seleccionamos el modo en el que queremos visualizar la hora.

Validamos la selección con ✓.

- VERSIÓN. Menú en el que se indica la versión de software del aparato.

Si se programan maniobras coincidentes en el tiempo hay que tener en cuenta que unas son

prioritarias sobre otras. El orden de prioridad es el siguiente:

MODO PERMANENTE Æ MANUAL Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40

RESET. PUESTA A CERO

Partiendo del modo de reposo (pantalla principal), pulsar la tecla C y manteniéndola pulsada

presionar las teclas ź y Ÿ simultáneamente durante más de 3 segundos, el display se apaga, se

borra toda la programación. El equipo debe estar alimentado.

También se puede realizar un borrado rápido que no afecta a la programación pulsando

simultáneamente las cuatro teclas. El equipo debe estar alimentado.

CAMBIO DE PILA. FIG.4

El equipo dispone de una reserva de marcha de 4 años mediante pila sustituible CR2032 de litio.

La sustitución de la pila se realiza extrayendo el soporte de la pila situado en el frontal del equipo por

medio de un destornillador de punta plana. Asegúrese de respetar la polaridad de la pila indicada en

su soporte.

Cuando la pila está agotada y el dispositivo está alimentado aparece el símbolo de la pila en

pantalla.

NOTA: Al cambiar la pila no se pierde la programación del equipo, ni la hora actual.

PARA LA SUSTITUCIÓN DE LA PILA DESCONECTAR LA ALIMENTACIÓN

PROGRAMACION MEDIANTE SMARTPHONE/TABLET

Se requiere de la llave bluetooth para la comunicación con el dispositivo. Retirar tapa frontal e

insertar la llave.

Para realizar esta programación se requiere un dispositivo Android (bluetooth 4.0) o iPhone (4S o

superior) y descargarse la app “ORBIS DATA LOG” desde el Market correspondiente. Una vez

instalada seguir las instrucciones indicadas en la App.

CARACTERÍSTICAS TÉCNICAS

Tensión y frecuencia nominal Según indicación en el aparato

Tolerancia ± 10%

Poder de ruptura: DATA LOG: µ 16 (10) A / 250 V~

DATA LOG 2: µ 2x16 (10) A / 250 V~

Cargas máximas recomendadas (N.A): FIG.3

Consumo propio Máximo 16 VA (1,3 W)

Contacto AgSnO

conmutado.

Visualizador De cristal líquido retroiluminado

Precisión de marcha ± 1 s / día a 23 ºC

Variación de la precisión con la Tª ± 0,15 s / ºC / 24 h

Reserva de marcha 4 años (mediante pila y sin conexión a red)

48 h (sin pila y sin conexión a red)

Tipo de acción 1S, 1T, 1U

Clase y estructura del software Clase A

Espacios de memoria 40

Nº de canales 1 canal DATA LOG; 2 canales DATA LOG 2

Tipos de maniobra ON/OFF, PULSO (de 1 a 59 seg.) y CICLOS (de 1 a 59 seg.

o de 1 min a 23h y 59 min).

Precisión de la maniobra ± 1 segundo

Tª de funcionamiento -10 ºC a +45 ºC

Tª de transporte y almacenamiento -20 ºC a +60 ºC

Situación de contaminación 2

Grado de protección IP 20 según EN60529

Clase de protección II en montaje correcto

Tensión transitoria de impulso 2,5 kV

Temperatura para el ensayo de la bola + 80 ºC para 21.2.5

Tapa de acceso al teclado Precintable

Conexión Mediante borne de agujero para conductores de sección

máxima 4 mm²

Pila CR2032 - 3 V - 220 mAh

Dimensión de la envolvente 2 módulos DIN (35 mm) FIG.5

ATENCIÓN:

Este interruptor horario incorpora una pila cuyo contenido puede ser nocivo para el medio ambiente.

No se deshaga del producto sin tomar la precaución de desmontar la pila y depositarla en un

contenedor adecuado para su reciclaje, o bien remitir el producto al fabricante.

Sujeto a cambios técnicos – información adicional en: www.orbis.es

DATA LOG / DATA LOG 2

02/09.2018 A016.17.57999

ORBIS TECNOLOGÍA ELÉCTRICA S.A.

Lérida, 61 E-28020 MADRID

Tel.: + 34 91 567 22 77 Fax + 34 91 571 40 06

E-mail: info@orbis.es

http://www.orbis.es

ESP

INTERRUPTOR HORARIO

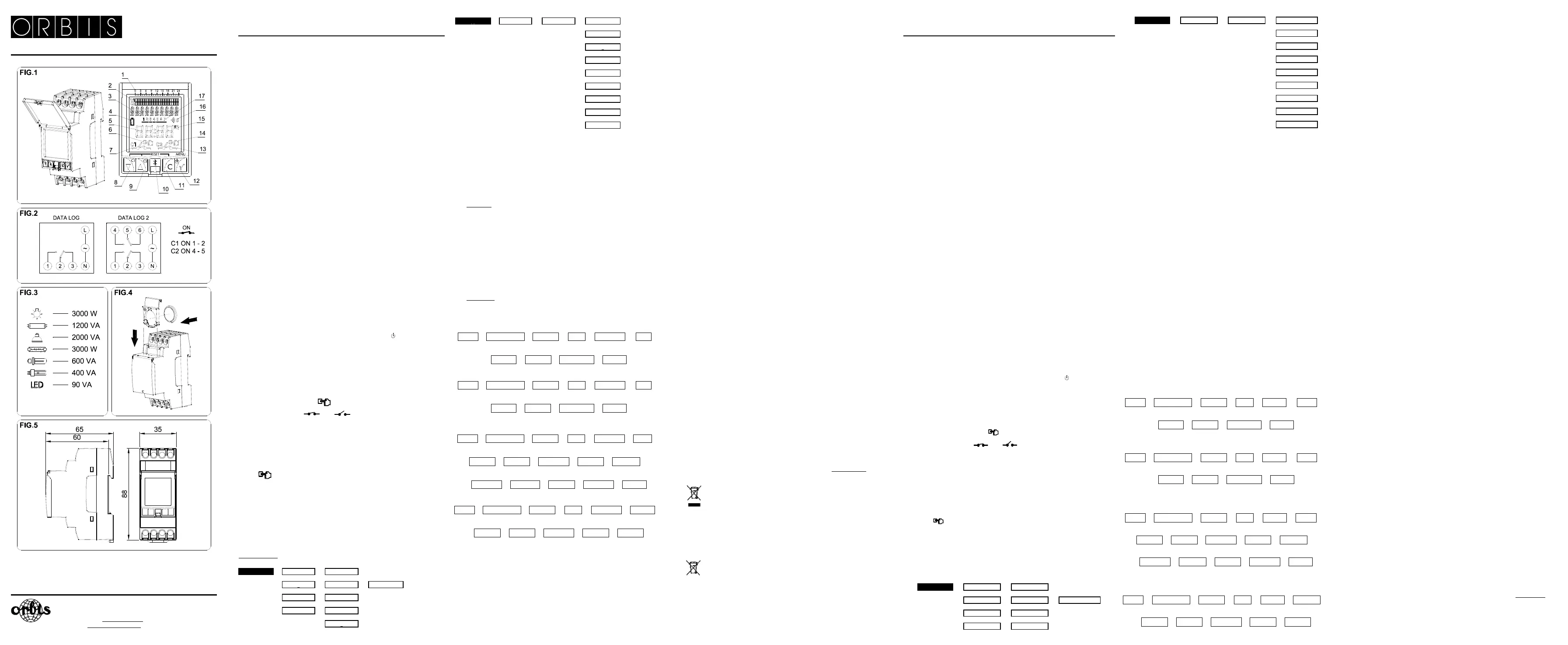

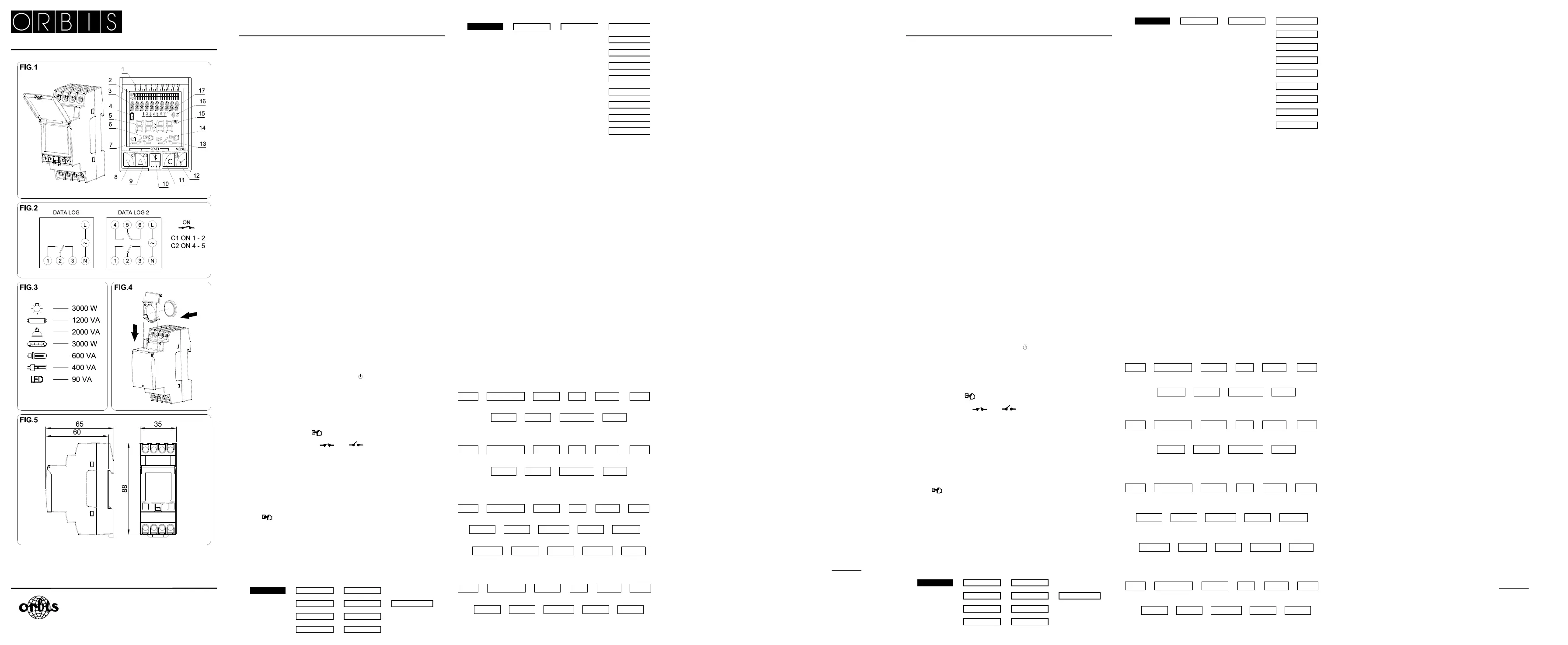

FIG.1

1. Escala de tiempo 2. Cronogramas

3. Línea de texto 4. Símbolo nivel de pila bajo

5. Hora / Fecha

6. Accionamiento manual C1 (parpadeando) /

Manual permanente C1 (fijo)

7. Símbolo de estado del relé del C1 8. Bajar por el menú / Accionamiento manual C1

9. Subir por el menú / Accionamiento manual C2 10. Conector llave Bluetooth

11. Cancelar opción / Atrás en el menú

12. Aceptar opción / Entrar en el menú /

Encender equipo sin alimentación

13. Símbolo de estado del relé del C2

14. Accionamiento manual C2 (parpadeando) /

Manual permanente C2 (fijo)

15. 12 H / 24 H 16. Símbolo de transferencia

17. Días de la semana

INSTRUCCIONES DE EMPLEO

El DATA LOG / DATA LOG 2 es un interruptor horario digital diseñado para el control de cualquier

instalación eléctrica.

Incorpora la posibilidad de realizar diferentes tipos de maniobras: ON y OFF a una hora fija,

maniobras de corta duración o pulsos (de 1 a 59 segundos), y ciclos repetitivos (de 1 a 59 segundos

o de 1 minuto a 23 horas y 59 minutos). Todas ellas podrán aplicarse al canal C1, y al C2 si se

dispone del DATA LOG 2.

Por otro lado, cuenta con otra serie de funciones adicionales como: cambio automático de horario

verano – invierno, 4 periodos de vacaciones, luminosidad ajustable de la pantalla y programación

desde Smartphone / Tablet.

Los menús pueden aparecer en varios idiomas y presentan en pantalla un cronograma que muestra

la programación del día actual.

Dispone de 1 (DATA LOG) o 2 (DATA LOG 2) circuitos conmutados independientes y libres de

potencial que permite la programación de hasta 40 maniobras entre el canal 1 y/o el canal 2.

INSTALACIÓN

ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por un

instalador autorizado.

ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTAR LA ALIMENTACIÓN.

El aparato está internamente protegido contra las interferencias por un circuito de seguridad. No

obstante, algunos campos especialmente fuertes pueden llegar a alterar su funcionamiento. Las

interferencias pueden evitarse si se tienen en cuenta las siguientes reglas de instalación:

- El aparato no debe instalarse próximo a cargas inductivas (motores, transformadores, contactores, etc.)

- Conviene prever una línea separada para la alimentación (si es preciso provista de un filtro de red).

- Las cargas inductivas tienen que estar provistas de supresores de interferencias (varistor, filtro RC).

Si el interruptor horario se usa en combinación con otros dispositivos en una instalación, es

necesario comprobar que el conjunto así constituido no genera perturbaciones parásitas.

RESTABLECER LA ALIMENTACIÓN CUANDO EL EQUIPO ESTÉ TOTALMENTE INSTALADO.

MONTAJE

Dispositivo de control electrónico de montaje Independiente en armario de distribución, con perfil

simétrico de 35 mm, según norma EN 60715 (Rail DIN).

CONEXIÓN

Conectar la alimentación según el esquema de la FIG.2.

Es necesario respetar la posición de Fase y Neutro, comprobando las conexiones realizadas. Una

conexión equivocada puede destruir el aparato.

PUESTA EN SERVICIO

Para que el dispositivo pueda ejecutar el control de la instalación ES NECESARIO QUE ESTÉ

ALIMENTADO, cuando esto ocurre, el display se iluminará y aparecerá la pantalla PRINCIPAL.

Cuando el equipo está sin alimentación el display permanece apagado, manteniendo toda la

programación y la fecha y hora durante el periodo de reserva de marcha (4 años), gracias a la pila

de litio incorporada. En caso de ser instalado sin pila, el equipo cuenta con una reserva de marcha

de seguridad de 48 horas aprox.

Con el equipo sin alimentación, al pulsar la tecla MENU

, el display se enciende temporalmente

para permitir su programación. Si al cabo de 5 segundos no se pulsa ninguna tecla, el display se

apagará de nuevo.

Estos equipos disponen de cuatro teclas para su ajuste y programación.

En el display se muestra la siguiente información:

 Cronograma con las maniobras de ese día (excepto en días festivos). Un cronograma para cada

canal con 24 divisiones en el que cada segmento representa 1 hora en estado ON.

 El display tiene una línea de texto donde se alternará la visualización de:

Fecha actual Æ Funcionamiento PERMANENTE Æ Periodo FESTIVO activo

 Hora completa

 Símbolo de maniobra manual . En el caso de estar activada una conmutación manual

aparece parpadeando y si la conmutación es PERMANENTE el símbolo aparece fijo.

 Estado de los circuitos C1 / C2: ON

, OFF

CONFIGURACIÓN

Los DATA LOG / DATA LOG 2 salen programados de fábrica en fecha y hora actual, y configurados

del siguiente modo:

x Modo Horario: 24 h

x Cambio I-V: Automático (último domingo de marzo)

x Cambio V-I: Automático (último domingo de octubre)

x Festivos: NO (los 4 periodos desactivados)

x Programas: Ninguno

ACCIONAMIENTO MANUAL

Activa o desactiva, invirtiendo temporalmente de manera manual el estado de los circuitos desde la

pantalla principal, presionando la tecla ź C1 o Ÿ C2.

El símbolo aparecerá parpadeando en pantalla sobre el canal manipulado hasta que volvamos

a pulsar la tecla ź C1 o Ÿ C2, volviendo al estado anterior.

PROGRAMACIÓN

La programación está basada en menús y submenús por los que podemos movernos para

programar maniobras o realizar ajustes al dispositivo. Al menú principal se accede desde la pantalla

de reposo presionando la tecla ✓. Con las teclas ź y Ÿ nos moveremos por los distintos menús y

presionando la tecla ✓ entraremos en ellos. Para retroceder al menú anterior presionamos la tecla C.

Los datos a programar aparecen en pantalla siempre parpadeando.

La estructura de los menús es la siguiente:

PROGRAMAS

✓

ENTRAR

✓

PXX

✓

BORRAR

EDITAR

BORRAR

✓

TODOS NO

TIPO

✓

TODOS SI

CANAL

DATA LOG / DATA LOG 2

ORBIS TECNOLOGÍA ELÉCTRICA S.A.

Lérida, 61 E-28020 MADRID

Tel.: + 34 91 567 22 77 Fax + 34 91 571 40 06

E-mail: info@orbis.es

http://www.orbis.es

ENG

TIME SWITCH

FIG.1

1. Time scale 2. Schedules

3. Text line 4. Low-battery symbol

5. Hour / Date

6. C1 manual operation (blinking) /

C1 permanent manual (fixed)

7. C1 relay status symbol 8. Scroll down / C1 manual operation

9. Go up / C2 manual operation 10. Bluetooth dongle connector

11. Cancel option / Go back

12. Accept option / Enter the menu /

Switch on the device without power

13. C2 relay status symbol

14. C2 manual operation (blinking) /

C2 permanent manual (fixed)

15. 12 H / 24 H 16. Transfer symbol

17. Days of the week

OPERATING INSTRUCTIONS

DATA LOG / DATA LOG 2 is a digital time switch designed to control any electrical installation.

It offers the possibility of performing different types of operations: ON and OFF at a set time, short-

term operations or pulses (1 to 59 seconds), and repetitive cycles (1 to 59 seconds or 1 minute to 23

hours and 59 minutes). All of them can be applied to channels C1 and C2 with DATA LOG 2.

Furthermore, it includes a series of additional functions such as: automatic DST changes, 4 holiday

periods, adjustable screen brightness and programming from Smartphone / Tablet.

Menus can be displayed in several languages and they show the schedule for the current day on

screen.

With 1 (DATA LOG) or 2 (DATA LOG 2) independent and voltage-free circuits switched, which allows

the programming of up to 40 operations between channel 1 and / or channel 2.

INSTALLATION

WARNING: Installation and mounting of electrical devices must be carried out by an authorised fitter.

BEFORE PROCEEDING TO THE INSTALLATION, REMOVE POWER SUPPLY.

The device is internally protected against interference by a security circuit. However, some

particularly strong electromagnetic fields may alter its functioning. Interference can be avoided if the

following installation rules are taken into account:

- The device must not be installed near inductive loads (engines, transformers, contactors, etc.)

- It is advisable to devise a separate line for supply (provided with a network filter if necessary).

- Inductive loads must be provided with interference suppressors (varistor, RC filter).

If the time switch is used in combination with other devices in an installation, it should be made sure

that the constituted unit does not generate extraneous disturbances.

RESTORE SUPPLY ONCE THE DEVICE IS FULLY INSTALLED.

MOUNTING

Electronic control device of independent mounting in fuse box, with 35 mm. symmetrical profile,

according to EN 60715 standard (DIN Rail).

CONNECTION

Connect power supply according to the diagram in FIG. 2.

Phase and Neutral positions must be respected, checking the connections made. A wrong

connection may destroy the device.

START-UP

THE DEVICE MUST BE POWERED to be able to execute the installation control. When this

happens, the display will light up and the MAIN screen will appear.

When the device is not powered the display remains off, storing all the date and time programming

during the power-reserve period (4 years) thanks to the incorporated lithium battery. If installed

without battery, the device has a security power-reserve of approx. 48 hours.

With the device unpowered, when pressing the MENU

key, the display temporarily lights up to

allow programming. If after 5 seconds no key is pressed, the display will be turned off again.

These devices have four keys for their setting and programming.

The display shows the following information:

 Schedule with the day’s operations (except on holidays). A schedule for each channel with 24

divisions in which each segment represents 1 hour ON.

 The display has a text line that will show the following information alternatively:

Current date Æ PERMANENT operation Æ Active HOLIDAY period

 Complete time.

 Manual operation symbol

. It blinks when a manual switching is activated and if the switching

is PERMANENT the symbol is fixed.

 State of C1 / C2 circuits: ON

, OFF

SETTINGS

DATA LOG / DATA LOG 2 are factory programmed with the current date and time, and configured as

follows:

x Time Mode: 24 h

x Standard to DST change: Automatic (last Sunday of March)

x DST to Standard change: Automatic (last Sunday of October)

x Holidays: NO (all 4 periods disabled)

x Programs: None

MANUAL OPERATION

Activated or disabled, temporarily reversing the state of the circuits manually from the main screen,

by pressing the ź C1 or Ÿ C2 keys.

The symbol

will appear blinking on screen over the handled channel until we press ź C1 or Ÿ

C2 again, returning to the previous state.

PROGRAMMING

Programming is based on menus and submenus through which we can move to program operations

or adjust the device. The main menu can be accessed from the standby screen by pressing ✓. With

keys ź and Ÿ we will move through the different menus and by pressing ✓ we will access them. To

go back to the previous menu we press C.

The details to be programmed always appear blinking on screen.

The structure of the menus is the following:

PROGRAMS

✓

ENTER

✓

PXX

✓

DELETE EDIT Ÿ DELETE

✓

NO TO ALL TYPE

✓

YES TO ALL CHANNEL

SETTINGS

✓

CLOCK Ÿ LANGUAGE Ÿ ADVANCED

✓

BRIGHTNESS

PERMANENT

HOLIDAYS

METERS

SEASON

PIN CODE

12 H / 24 H

VERSION

PROGRAMS. This is the menu where the different operations are programmed. There are 40

memory spaces (P-01 to P-40).

 ENTER. We enter by pressing ✓, and with the ź and Ÿ keys we move through the different

programs stored in the memory.

When entering this menu, if any programs have already been stored, the first program that was

stored appears in the display text line: “P-01”, and with the Ÿ key we can go up the different

stored programs until we reach the first empty program, in which the display text line will show “P-

XX EMPTY” alternating with the number of programs available left in the memory of the device.

When entering this menu, if no other programs have been created, the display text line will show:

“P-01 EMPTY” alternating with “40 LEFT” referring to the memory spaces available.

If we wish to modify or create a program we move to it with the ź and Ÿ keys, and press ✓. Next,

with the ź and Ÿ keys we select one of the following options:

o EDIT. This option allows us to choose the type of operation that will be performed in the

selected program. By pressing ✓, “ON TYPE” will be displayed and with the ź and Ÿ keys we

can choose the type of operation. The operations can be:

- ON TYPE. Switch-on of the connected circuit at a fixed time.

- OFF TYPE. Switch-off of the connected circuit at a fixed time.

- CYCLE TYPE. ON and OFF operations performed repeatedly from beginning to end. To

program the beginning of the cycle we have to indicate the hour, minutes, and days of the

week when this cycle will begin. Next, we need to specify the respective ON and OFF

duration (in hours, minutes or in seconds). To finish, we must indicate the hour, minutes, and

days of the week when this cycle will stop operating.

- PULSE TYPE. Switch-on of the circuit in a pulse of a set duration at a fixed time of the day.

Once the type of operation has been chosen, we have to select the cannel or channels it affects

(C1, C2 or C1 + C2).

Next, we enter the operation starting hours and the rest of the necessary times according to the

selected operation.

HOLIDAY PERIODS program

If when validating the last day of the week with the ✓ key we keep it pressed, we select this

operation as holiday. The word HOLIDAY is displayed and with the ź and Ÿ keys we select one

of the 4 holiday periods.

o DELETE. By pressing ✓, the selected program is deleted. Since all programs are stored

consecutively, deleting one program can change the number assigned to each one of them.

 DELETE. This option allows for deleting all the operations of the last 40 programs in just one step.

We choose to perform the switch-on program at 10 pm

TYPE

✓

PROGRAMS

✓

ENTER

✓

P01

✓

EDIT

✓

CHANNEL

Hour and

min

Days of the

week

C1 and C2

✓

22:00

✓

Mon…Sun

✓

P01 OK

We choose to perform the switch-off program at 12 am

TYPE

✓

PROGRAMS

✓

ENTER

✓

P02

✓

EDIT

✓

OFF

✓

CHANNEL

Hour and

min

Days of the

week

C1 and C2

✓

00:00

✓

Mon…Sun

✓

P02 OK

We choose to perform the cycle program, with a 5-second ON and a 10-second OFF period,

which will start at 6:00 and will finish at 8:00 during the entire week

TYPE

✓

PROGRAMS

✓

ENTER

✓

P03

✓

EDIT

✓

CYCLE

✓

CHANNEL

FROM

Hour and

min.

Days of the

week

ON TIME

Hour and

min.

SECONDS

C1 y C2

✓

06:00

✓

Mon…Sun

✓

00:00

✓

OFF TIME

Hour and

min.

SECONDS

UNTIL

Hour and

min.

Days of the

week

00:00

✓

08:00

✓

Mon…Sun

✓

P03 OK

We choose to perform the pulse program, which will perform a 5-second ON period starting at

11:30 during the entire week

TYPE

✓

PROGRAMS

✓

ENTER

✓

P04

✓

EDIT

✓

PULSE

✓

CHANNEL

Hour and

min.

SECONDS

Days of

the week

C1 and C2

✓

11:30

✓

Mon…Sun

✓

P04 OK

SETTINGS. This is the menu where we configure the device.

 CLOCK. Sets the time of the device. The variables to configure are (in this order): Year, month,

day, hour and minute. The day of the week is calculated automatically.

 LANGUAGE. This is the menu where the language of the device is selected.

 ADVANCED. This is the menu where most of the device configuration can be done.

o BRIGHTNESS. Menu where we can select the brightness of the display. MINIMUM, LOW,

MEDIUM, HIGH, or MAXIMUM. The brightness on screen will be adjusted if we validate the

visualised level.

o PERMANENT. The menu where we can set a permanent operation (ON or OFF) of channel C1

and channel C2. With the ź and Ÿkeys we move through the different options: C1: YES Æ C1:

NO Æ C2: YES Æ C2: NO. We validate with 3 our desired option. The device will not take

notice of the operation programming for the selected channel if we choose the YES OPTION.

o The contact position can be changed manually (see MANUAL OPERATION)

o HOLIDAYS. It has 4 PERIODS that can be programmed to perform the operations selected in

the programming of HOLIDAY PERIODS. If no operation is programmed in a period, the

channels will remain OFF during said period. PERIOD 1 …4

- EDIT. The month, day, hour and minute of the beginning of the period and the month, day,

hour and minute of the end of the period are programmed. This period will be repeated year

after year.

- DELETE. The selected period is deleted.

o METERS. Menu where the switch-on time of each circuit is indicated (in hours). Accessing the

meter of each channel with ✓, they can be set to zero. Select DELETE YES and validate.

o SEASON. Allows for adjusting the time change from daylight saving to standard time and vice

versa.

- ACTIVE. Automatically makes the time change from daylight saving to standard time or vice

versa, in accordance with each country’s legislation. (EU the last Sunday of March and the

last Sunday of October)

- INACTIVE. Does not make the time change.

o PIN CODE. Menu to activate or disable the keyboard lock to prevent unwanted access to the

device settings.

- INACTIVE. Keyboard lock disabled.

- ACTIVE. Keyboard lock activated. And we are required to program a four-figure PIN CODE.

This protection will be activated 30 seconds after we come out of the settings and return to

the display in standby mode. From that moment on when any key is pressed the message

“PIN CODE” will appear on screen. To unblock the access to the device, we will need to

enter the PIN CODE programmed in its activation. The device will be unblocked for 10

seconds. During this time we will be able to access the settings menu by pressing 3. After 30

seconds without handling the device, it will get locked again.

o 12H – 24H. With the ź and Ÿkeys we select the mode in which we wish to see the time. We

validate the selection with ✓

o VERSION. Menu where the software version of the device is shown.

If simultaneous operations are programmed we have to take into account that some have priority

over the others. The priority order is as follows:

PERMANENT MODE Æ MANUAL Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40

RESET. SET TO ZERO.

Starting on standby mode (main screen), press the C key and while keeping it pressed press the ź

and Ÿ keys simultaneously for more than 3 seconds. The display gets turned off, all programming is

deleted. The device must be powered.

We can also perform a quick deletion that does not affect the programming by pressing the four keys

simultaneously. The device must be powered.

BATTERY CHANGE. FIG.4

The device has a power-reserve of 4 years, by means of a replaceable CR2032 lithium battery.

Battery replacement is made by removing the battery holder placed on the front of the device through

a flat-head screwdriver. Observe the battery polarity as marked on the battery holder.

When the battery is dead and the device is powered the battery symbol appears on screen.

NOTE: When changing the battery the device’s programming is not lost, and neither is the current

time.

TURN OFF THE POWER SUPPLY TO REPLACE THE BATTERY

PROGRAMMING VIA SMARTPHONE/TABLET

The Bluetooth dongle is required for the communication with the device. Remove the front cover and

insert the dongle.

This type of programming requires an Android (Bluetooth 4.0) or iPhone (4S or superior) device and

the download of the “ORBIS DATA LOG” app from the corresponding Market. Once installed, follow

the App’s instructions.

TECHNICAL FEATURES

Rated voltage and frequency As indicated in the device

Resistance ± 10%

Breaking capacity: DATA LOG: µ 16 (10) A / 250 V~

DATA LOG 2: µ 2x16 (10) A / 250 V~

Maximum recommended loads (N.A): FIG.3

Own consumption 16 VA (1.3 W) maximum

Contact AgSnO

switched.

Display screen Back-lit LCD

Running accuracy ± 1 s / day at 23 ºC

Accuracy variation with temperature ± 0.15 s / ºC / 24 h

Power reserve 4 years (with battery and no network connection)

48 h (no battery and no network connection)

Type of action 1S, 1T, 1U

Software class and structure Class A

Memory spaces 40

No. of channels 1 channel DATA LOG; 2 channels DATA LOG 2

Types of operations ON/OFF, PULSE (1 to 59 sec.) and CYCLES (1 to 59 sec.

or 1 min to 23h and 59 min).

Astronomical adjustments ± 1 second

Operating temperature -10 ºC at +45 ºC

Transport and storage temperature -20 ºC at +60 ºC

Pollution situation 2

Protection level IP 20 according to EN60529

Protection class II under correct mounting conditions

Transient impulse voltage 2.5 kV

Temperature for the ball test + 80 ºC for 21.2.5

Keyboard access cover Sealable

Connection With screw terminal for wire cross section of up to 4mm²

Battery CR2032 – 3 V – 220 mAh

Wrapping size 2 DIN modules (35 mm) FIG.5

WARNING:

This time switch includes a battery whose contents may be damaging to the environment. Do not get

rid of the product without taking the precaution of dismantling the battery and placing it in an

appropriate recycling container, or sending the product back to the factory.

Subject to technical changes – for further information: www.orbis.es

DATA LOG / DATA LOG 2

ORBIS ITALIA S.p.A.

Via L. Da Vinci,9/B Cassina de’ Pecchi -MI-

Tel.- 02/95343454 Fax.- 02/9520046

e-mail: info@orbisitalia.it

http://www.orbisitalia.it

ITA

INTERRUTTORE ORARIO

FIG.1

1. Scala del tempo 2. Cronogrammi

3. Linea di testo 4. Simbolo stato batteria carica bassa

5. Campo Ora / Data

6. Funzionamento Manuale “provvisorio” C1

(lampeggiante) / Manuale permanente C1

(fisso)

7. Simbolo stato relè C1

8. Scorrimento verso il basso nei menu /

Azionamento manuale relè C1

9. Scorrimento verso l’alto nei menu /

Azionamento manuale relè C2

10. Annulla operazione / Indietro nel menu

11. OK / Accedi al menu / Attivare il display

senza alimentazione

12. Simbolo stato relè C2

13. Funzionamento Manuale “provvisorio” C2

(lampeggiante) / Manuale permanente C2

(fisso)

14. 12 H / 24 H

15. Simbolo trasferimento dati via Bluetooth 16. Giorni della settimana

ISTRUZIONI PER L’USO

I modelli DATA LOG / DATA LOG 2 sono interruttori orari digitali studiati per attivare/disattivare un carico

elettrico in relazione ad un tempo prefissato. E’ possibile programmare operazioni di breve durata (da 1 a 59

secondi), ON e OFF a una ora fissa e cicli ripetitivi (da 1 a 59 secondi o da 1 minuto a 23 ore e 59 minuti).

Tutto questo è possibile applicarlo al canale C1, e al canale C2 se si dispone del DATA LOG 2.

Dispone inoltre di un’altra serie di funzioni aggiuntive quali l’attivazione automatica dell’ora legale, 4 periodi di

vacanze, luminosità regolabile dello schermo e programmazione tramite Smartphone / Tablet.

I menu sono visualizzabili in varie lingue e presentano nella schermata principale un cronogramma con la

programmazione impostata.

Dispone di 1 (DATA LOG) o 2 (DATA LOG 2) relè in scambio indipendenti e liberi da potenziale, con la

possibilità di programmare fino a 40 operazioni tra il canale 1 e/o il canale 2.

INSTALLAZIONE

AVVERTENZA: Si consiglia di affidare l’installazione del dispositivo ad un installatore qualificato.

PRIMA DI PROCEDERE ALL’INSTALLAZIONE, TOGLIERE L’ALIMENTAZIONE ALL’IMPIANTO.

Un circuito di sicurezza interno protegge il dispositivo da eventuali interferenze. Ciò nonostante, alcuni campi

particolarmente forti possono alterarne il funzionamento. Le interferenze si possono evitare se si tiene conto

delle seguenti regole di installazione:

- Non installare il dispositivo vicino a carichi induttivi (motori, trasformatori, contattori, ecc.)

- È opportuno predisporre una linea separata per l’alimentazione (all’occorrenza, provvista di un filtro di rete).

- I carichi induttivi debbono essere muniti di soppressori di interferenze (varistori, filtri RC).

Se l’interruttore orario viene usato insieme ad altri dispositivi in un impianto, verificare che il sistema così

costituito, funzioni correttamente.

VERIFICARE LA TENSIONE DI ALIMENTAZIONE PRIMA DI COLLEGARE IL DISPOSITIVO ALLA RETE.

MONTAGGIO

Dispositivo a controllo elettronico con montaggio indipendente in armadio di distribuzione, con profilo

simmetrico da 35 mm come da norma EN 60715 (DIN).

CONNESSIONE

Collegare il dispositivo secondo lo schema indicato in FIG. 2.

Rispettare la posizione di Fase e Neutro e verificare i collegamenti effettuati.

Un collegamento errato, può comportare un guasto e conseguentemente, un malfunzionamento del

dispositivo.

MESSA IN FUNZIONE

Quando il dispositivo è alimentato, il display si illumina e visualizza la schermata PRINCIPALE.

Quando manca l’alimentazione da rete, il display rimane spento, mantenendo l’intera programmazione, la data

e l’ora per tutto il periodo dalla riserva di carica (circa 4 anni) garantita dalla pila al litio inserita nel dispositivo.

Se il dispositivo viene installato senza pila, si dispone di una riserva di funzionamento di circa 2 gg.

Quando il dispositivo non è alimentato, premendo il pulsante MENU

, il display si accende

temporaneamente per permettere la programmazione. Se entro 5 secondi non si preme nessun tasto, il

display si spegnerà nuovamente.

Questi dispositivi dispongono di quattro tasti per relativa regolazione e programmazione.

Il display visualizza le seguenti informazioni:

 Cronogramma con le operazioni da svolgere nell’arco delle 24 ore (scompare se viene attivata la funzione

vacanze). Un cronogramma per ogni canale con 24 intervalli di tempo (24 ore) in cui ogni segmento

rappresenta 1 ora in posizione ON. Gli spazi “vuoti”, al posto dei segmenti, gli intervalli di OFF.

 Il display p2-ha una linea di testo in cui vengono visualizzati alternativamente:

- La data.

- L’eventuale funzionamento PERMANENTE, se attivato.

- L’eventuale periodo VACANZE, se attivato.

 L’orario corrente.

 Il simbolo di operazione manuale

: Che è lampeggiante se la commutazione manuale è

PROVVISORIA, fisso se la commutazione è di tipo PERMANENTE.

 Lo stato dei relè C1 / C2, ON: , OFF:

IMPOSTAZIONI

I dispositivi DATA LOG / DATA LOG 2 sono programmati con le seguenti impostazioni di fabbrica:

x Orario: 24 h

x Cambio ora solare/legale: Automatico (ultima domenica di marzo e ottobre)

x Festivi: NO (i 4 periodi sono disattivati)

x Programmi: Nessuno

AZIONAMENTO MANUALE

Premendo il tasto ź C1 / Ÿ C2 si aprono e si chiudono manualmente i relè in uscita, cambiando

conseguentemente lo stato dei simboli dei contatti NA dei relè indicati nella schermata principale.

Il simbolo

lampeggerà sul display finché non si premerà nuovamente il tasto ź C1 o Ÿ C2

ripristinando lo stato precedente.

PROGRAMMAZIONE

La programmazione si basa su menu e sottomenu utilizzabili per impostare operazioni o regolare il dispositivo.

Si accede al menu generale tramite la schermata principale premendo il tasto ✓. Con i tasti ź e Ÿ si potrà

navigare nei vari menu a cui si accederà premendo il tasto ✓.

Per ritornare al menu precedente, premere il tasto C.

I dati da impostare lampeggiano sulla schermata finchè non si confermano con il tasto ✓.

Di seguito, si riporta la struttura dei menu:

MENU PRINCIPALE

PROGRAMMI

✓

ENTRARE

✓

PXX

✓

CANCELLAR

IMPOSTARE Ÿ CANCELLARE

✓

TUTTO NO TIPO

✓

TUTTO SÌ CANALE

✓

OPERAZION

IMPOSTAZIO

✓

OROLOGIO Ÿ LINGUA Ÿ AVANZATO

✓

CONTRASTO

PERMANENT

VACANZE

CONTAORE

ORA LEGALE

PASSWORD

12 ore / 24 ore

VERSIONE

PROGRAMMI: Menu per la programmazione delle varie operazioni. Sono disponibili 40 spazi di memoria (da

PROG-01 a PROG-40).

 ENTRARE. Premere ✓. Ad accesso avvenuto, fornisce informazioni sui programmi salvati in memoria (da

P-01 a P-40).

Se già esistono alcuni programmi, sul display appare una linea di testo con l’indicazione del primo

programma registrato "P-01" e con il tasto Ÿ si possono poi vedere i successivi programmi memorizzati fino

al primo programma vuoto disponibile, indicato nella linea di testo con “P-XX VUOTO” in alternanza alla

visualizzazione del numero di programmi disponibili nella memoria del dispositivo.

Se non è stato creato alcun programma nella linea di testo sul display appare “P-01 VUOTO” sempre in

alternanza alla visualizzazione del numero di programmi disponibili (in questo caso 40) nella memoria del

dispositivo.

Se si vuole modificare o creare un programma e sufficente spostarsi con i tasti ź o Ÿ, e premere ✓,

selezionando una delle seguenti opzioni:

IMPOSTARE. La schermata visualizza alternativamente: IMPOSTARE e “P-01”…“P-40” con orario,

giorni e stato dei relè lampeggianti, confermando con ✓ si passa alla scelta del tipo di manovra:

 TIPO ON: Circuito elettrico collegato acceso ad un’ora fissa;

 TIPO OFF: Circuito elettrico collegato spento ad un’ora fissa;

 TIPO CICLO: una sequenza di ON e OFF ripetitivi da un inizio ad una fine programmati. Sarà

necessario impostare l’ora, i minuti ed il giorno della settimana dai quali si desidera avviare la

sequenza. A seguire bisogna impostare la durata del ON e del OFF rispettivamente (in ore , minuti o

in secondi). Infine dobbiamo indicare l'ora, i minuti e il giorno della settimana in cui questo ciclo dovrà

avere termine;

 TIPO IMPULSO: Circuito elettrico collegato acceso per un istante di tempo pari alla durata

dell’impulso impostata ad una determinata ora fissa del giorno.

Una volta selezionato il tipo di manovra, occorre indicare il canale o i canali (C1, C2 o C1 + C2) con i

quali si intende attuare la programmazione impostata.

A seguire si provvede a selezionare l’ora, i minuti e i giorni della settimana per i quali vogliamo effettuare

la programmazione impostata.

Programmazione dei PERIODI di VACANZA:

Se nel confermare l’ultimo giorno della settimana con il tasto ✓ si tiene premuto quest’ultimo, si

selezionerà tale operazione come periodo di vacanza. Sulla schermata verrà visualizzata la parola

VACANZE. Con i tasti ź e Ÿ si seleziona uno dei 4 periodi festivi.

CANCELLARE. La conferma con il tasto ✓ comporta la cancellazione del programma selezionato. Dato

che tutti i programmi vengono memorizzati in modo progressivo, la cancellazione di un programma può

comportare la modifica dell’assegnazione del numero di ogni programma.

 CANCELLARE: Consente di cancellare tutte le operazioni dei 40 programmi in una sola volta.

Programma di accensione alle ore 22:00

TIPO

✓

PROGRAMMI

✓

ENTRARE

✓

P01

✓

IMPOSTARE

✓

CANALE

Ora e

min.

Giorni settim.

C1 e C2

✓

22:00

✓

Lun…Dom

✓

P01 OK

Programma di spegnimento alle ore 00:00

TIPO

✓

PROGRAMMI

✓

ENTRARE

✓

P02

✓

IMPOSTARE

✓

OFF

✓

CANALE

Ora e

min.

Giorni settim.

C1 e C2

✓

00:00

✓

Lun…Dom

✓

P02 OK

Programma CICLO, con un ON di 5 secondi e un OFF di 10 secondi, che inizierà alle 6:00 e finirà alle

8:00 per tutta la settimana

TIPO

✓

PROGRAMMI

✓

ENTRARE

✓

P03

✓

IMPOSTARE

✓

CICLO

✓

CANALE

Ora e min.

Giorni settim.

TEMPO ON

Ora e min.

SECONDI

C1 e C2

✓

06:00

✓

Lun…Dom

✓

00:00

✓

TEMPO OFF

Ora e min.

SEGUNDOS

FINO A

Ora e min.

Giorni settim.

00:00

✓

08:00

✓

Lun…Dom

✓

P03 OK

Programma IMPULSO, con un ON di 5 secondi che inizia alle 11:30 per tutta la settimana

TIPO

✓

PROGRAMMI

✓

ENTRARE

✓

P04

✓

IMPOSTARE

✓

IMPULSO

✓

CANALE Ora e min. SECONDI

Giorni

settim.

C1 e C2

✓

11:30

✓

Lun…Dom

✓

P04 OK

IMPOSTAZIONI: Menu di configurazione del dispositivo.

 OROLOGIO: Regolazione dell’ora del dispositivo. Le variabili da impostare sono:

Anno, mese, giorno, ora e minuto. Calcolo automatico del giorno della settimana.

 LINGUA: Menu di selezione della lingua del dispositivo.

 AVANZATO: Menu per l’impostazione avanzata dei parametri del dispositivo.

- CONTRASTO: Permette di regolare la luminosità del display su quattro livelli:

MINIMA, BASSA, MEDIA, ALTA o MASSIMA. Selezionare il livello con i tasti ź e Ÿ e confermare con

✓.

- PERMANENTE: Menu per l’impostazione del funzionamento permanente (On / Off) del canale C1 e del

canale C2. Con i tasti ź e Ÿ ci si sposterà nelle varie opzioni: C1: SI Æ C1: NO Æ C2: SI Æ C2: NO.

Confermare con ✓ l’opzione voluta. Impostando il “SI” il dispositivo non terrà conto della

programmazione e manterrà rispettivamente lo stato in cui si trovano i contatti C1 e C2. Viceversa

impostando il “NO”, verrà rispettata la programmazione “automatica”, se esistente, in quanto il menù di

tipo permanente è così, disabilitato.

La posizione del contatto è modificabile manualmente (vedi AZIONAMENTO MANUALE).

- VACANZE: Si possono impostare fino a 4 PERIODI per effettuare le operazioni selezionate nei giorni

di vacanze. Se in un periodo non viene programmata alcuna operazione, i canali rimarranno in

posizione OFF. PERIODO 1 …4

 IMPOSTARE: Impostazione del mese, del giorno, dell’ora e del minuto di inizio del periodo e del

mese, giorno, ora e minuto di conclusione del periodo. Tale periodo verrà ripetuto di anno in anno.

 CANCELLARE: Cancellazione del periodo selezionato.

- CONTAORE: Menu atto a indicare il tempo di accensione di ogni circuito (in ore). Si potrà azzerare il

contatore di ogni canale se si accede al medesimo con il tasto ✓ e confermare CANCELLARE.

- ORA LEGALE: Consente di inserire l’ora legale e l’ora solare.

 ATTIVO: Attiva automaticamente l’ora legale e l’ora solare in funzione della normativa di ogni

Paese (UE: L’ultima domenica di Marzo e l’ultima domenica di Ottobre)

 DISATTIVO: Non attiva l’ora legale né l’ora solare.

- PASSWORD: Menu per bloccare o sbloccare la tastiera e impedire l’accesso indesiderato alle

impostazioni del dispositivo.

 DISATTIVO: Blocco tastiera disattivato.

 ATTIVO: Blocco tastiera attivato. Chiede l’impostazione di un CODICE PIN a 4 cifre. Tale

protezione verrà attivata 30 s dopo essere usciti dalle impostazioni e aver ripristinato il display in

stato di riposo. Da questo momento in poi, se si agisce sulla tastiera, la schermata visualizzerà il

messaggio “CODICE PIN”. Per sbloccare l’accesso al dispositivo, digitare il CODICE PIN impostato

all’attivazione. Si disattiverà la protezione del dispositivo per 10 s, lasso in cui si potrà accedere al

menu di impostazione del dispositivo premendo ✓ o si potranno effettuare altre operazioni. Se

nell’arco di 30 s non si agisce sul dispositivo, il medesimo si bloccherà di nuovo.

- 12 ore – 24 ore: Con i tasti ź e Ÿ, selezionare la modalità di visualizzazione dell’ora. Confermare con ✓.

- VERSIONE: Menu indicante la versione del software del dispositivo.

In caso di programmazione di operazioni simultanee nel tempo, tener conto del fatto che alcune hanno la

precedenza su altre. Di seguito, si riporta l’ordine di precedenza:

MODALITÀ PERMANENTE Æ MANUALE Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40

RESET AZZERAMENTO

Partendo dalla modalità di riposo (schermata principale), premere il tasto C, tenerlo premuto mentre si agisce

contemporaneamente sui tasti ź e Ÿ per oltre 3 secondi. Il display si spegnerà e si cancellerà l’intera

programmazione. Per eseguire quest’operazione, il dispositivo deve essere alimentato.

Si potrà procedere anche a una cancellazione veloce che non incide sulla programmazione premendo

contemporaneamente i quattro tasti. Per eseguire quest’operazione, il dispositivo deve essere alimentato.

SOSTITUZIONE DELLA PILA. FIG. 4

Il dispositivo dispone di una riserva di funzionamento di 4 anni, mediante pila CR2032 a litio sostituibile. La

sostituzione della batteria è fatto rimuovendo il supporto della batteria posta sul frontale del dispositivo tramite

un cacciavite a testa. Quando la pila è scarica ed il dispositivo è sotto tensione, verrà visualizzato sul display il

simbolo della pila.

N.B. La sostituzione della pila non comporta la cancellazione della programmazione del dispositivo né

dell’orario corrente.

Prima della sostituzione della pila TOGLIERE L’ALIMENTAZIONE AL DISPOSITIVO.

PROGRAMMAZIONE MEDIANTE SMARTPHONE/TABLET

Per poter comunicare con il dispositivo, occorre una chiavetta bluetooth (codice OB709971). Rimuovere il

coperchio frontale e inserire la chiavetta.

La Chiave Bluetooth consente la programmazione ed il controllo degli interruttori orari digitali serie

ORBIS DATA LOG, tramite smartphone / tablet con una APP disponibile per dispositivi Android e iOS,

compatibili con Bluetooth Smart Ready.

- iOS (iPhone 4S o superiore, IPad 3 o superiori)

- Android (versione 4.3 o superiori e dispositivi compatibili con Bluetooth 4.0 LE)

Scaricare l’APP “ORBIS DATA LOG” dal rispettivo store. A installazione avvenuta, attenersi alle istruzioni di

cui all’APP.

CARATTERISTICHE TECNICHE

Tensione nominale: Come riportato sul dispositivo

Tolleranza: ± 10% del valore di tensione nominale riportato

Potere di interruzione: µ 1 p2-x16 (10) A / 250 V~ DATA LOG

µ 2 p2-x16 (10) A / 250 V~ DATA LOG 2

Carichi massimi consigliati (N.A): FIG. 3

Consumo proprio: Max 16 VA Induttivi (1,3 W)

Contatto: AgSnO

commutato

Display: A cristalli liquidi retroilluminato

Precisione di funzionamento: ± 1sec./gg a 23 ºC

Variazione della precisione in funzione della T: ± 0,15sec./gg/°C

Riserva di carica: 4 anni (senza alimentazione)

48 h (senza batteria e non collegato alla rete)

Tipo di azione: 1S, 1T, 1U

Classe e struttura del software: Classe A

Spazi di memoria: 40

Nº relè in uscita: 1 relè DATA LOG; 2 relè DATA LOG 2

Tipologia di operazione: ON/OFF, IMPULSO (da 1 a 59 sec.) e CICLO (da 1 a 59

sec. o da 1 min a 23h e 59 min).

Precisione operazione: ± 1 sec.

T di funzionamento: da -10 ºC a +45 ºC

T di stoccaggio: da -20 ºC a +60 ºC

Classe di contaminazione: 2

Grado di protezione: IP 20 come da EN60529

Classe di protezione: II su montaggio corretto

Tensione transitoria d’impulso: 2,5 kV

Temperatura di collaudo: + 80 ºC per 21.2.5

Coperchio di accesso alla tastiera: Sigillabile

Connessione: Mediante morsetto con foro per conduttori aventi sezione

massima 4 mm²

Pila: CR2032 – 3 V – 220 mAh

Dimensione involucro dispositivo: 2 moduli DIN (35 mm) FIG. 5

AVVERTENZA:

Questo interruttore orario p2-ha in dotazione una pila il cui contenuto può essere nocivo per l’ambiente. Non

smaltire il prodotto senza aver prima provveduto alla rimozione della pila e al suo conferimento in un apposito

contenitore per relativo riciclo oppure provvedere alla sua spedizione al produttore.

Soggetto a modifiche di carattere tecnico – Ulteriori informazioni sul sito: www.orbisitalia.it

INFORMATIVA SUL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELL’ART. 26 DEL DECRETO

LEGISLATIVO 14 MARZO 2014, N. 49 "ATTUAZIONE DELLA DIRETTIVA 2012/19/UE SUI RIFIUTI DI

APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (RAEE)"

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita

utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli

idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento

dell’acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente,

senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento

ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o

riciclo dei materiali di cui è composta l’apparecchiatura.

INFORMATIVA SUL CORRETTO SMALTIMENTO DEL PRODOTTO NEL RISPETTO DELLA DIRETTIVA

2006/66/CE E RELATIVI DECRETI LEGISLATIVI DI ATTUAZIONE NAZIONALI

Il prodotto contiene una batteria il cui contenuto può essere nocivo per l’ambiente e alla salute umana. Non smaltire il prodotto senza

aver prima provveduto alla rimozione della batteria e al suo conferimento in un apposito contenitore nel rispetto delle normative

vigenti.

DATA LOG / DATA LOG 2

ORBIS TECNOLOGÍA ELÉCTRICA S.A.

Lérida, 61 E-28020 MADRID

Tel.: + 34 91 567 22 77 Fax + 34 91 571 40 06

E-mail: info@orbis.es

http://www.orbis.es

FRA

INTERRUPTEUR HORAIRE

1. Échelle de temps 2. Chronogrammes

3. Ligne de texte 4. Symbole niveau de pile bas

5. Heure / Date

6. Actionnement manuel C1 (clignotement) /

Manuel permanent C1 (fixe)

7. Symbole d'état du relais du C1

8. Descendre à travers le menu / Actionnement

manuel C1

9. Monter à travers le menu / Actionnement

manuel C2

10. Connecteur clé Bluetooth

11. Annuler option / En arrière dans le menu

12. Accepter option / Entrer dans le menu /

Allumer équipement sans alimentation

13. Symbole d'état du relais du C2

14. Actionnement manuel C2 (clignotement) /

Manuel permanente C2 (fixe)

15. 12 H / 24 H 16. Symbole de transfert

17. Jours de la semaine

INSTRUCTIONS D’EMPLOI

Le DATA LOG / DATA LOG 2 est un interrupteur horaire numérique conçu pour le contrôle de

n’importe quelle installation électrique.

Il incorpore la possibilité de réaliser différents types de manœuvres : ON et OFF à une heure fixe,

des manœuvres de courte durée ou des pulsations (de 1 à 59 secondes), et des cycles répétitifs (de

1 à 59 secondes) ou de 1 minute à 23 heures et 59 minutes). Toutes pourront s'appliquer au canal

C1, et au C2 si on ne dispose pas du DATA LOG 2.

D'autre part, il dispose d'une autre série de fonctions additionnelles comme : changement

automatique d’horaire d'été – hiver, 4 périodes de vacances, luminosité ajustable de l'écran et

programmation depuis Smartphone / Tablet.

Les menus peuvent apparaître en plusieurs langues et ils présentent à l’écran un chronogramme qui

montre la programmation du jour actuel.

Il dispose de 1 (DATA LOG) ou 2 (DATA LOG 2) circuits commués indépendants et libres de

potentiel qui permettent la programmation de jusqu'à 40 manœuvres entre le canal 1 et/ou le canal 2.

INSTALLATION

ATTENTION : L'installation et le montage des appareils électriques doivent être réalisés par un

installateur autorisé.

AVANT DE PROCÉDER À L'INSTALLATION DÉCONNECTER L'ALIMENTATION.

L'appareil est internement protégé contre les interférences par un circuit de sécurité. Cependant,

certains champs particulièrement forts peuvent arriver à altérer son fonctionnement. Les

interférences peuvent être évitées si l’on tient en compte les règles d'installation suivantes :

- L'appareil ne doit pas s'installer près de charges inductives (moteurs, transformateurs, contacteurs, etc.)

- Il convient de prévoir une ligne séparée pour l'alimentation (si cela est nécessaire, pourvue d'un

filtre de réseau).

- Les charges inductives doivent être pourvues de suppresseurs d’interférences (varistor, filtre RC).

Si l'interrupteur horaire s'emploie en combinaison avec d'autres dispositifs dans une installation, il est

nécessaire de vérifier que l’ensemble ainsi constitué ne génère pas de perturbations parasites.

RÉTABLIR L'ALIMENTATION QUAND L'ÉQUIPEMENT SERA TOTALEMENT INSTALLÉ.

MONTAGE

Dispositif de contrôle électronique de montage Indépendant dans une armoire de distribution, avec

profil symétrique de 35 mm, selon norme EN 60715 (Rail DIN).

CONNEXION

Connecter l'alimentation selon le schéma de la FIG.2.

Il est nécessaire de respecter la position de Phase et Neutre, en vérifiant les connexions réalisées.

Une connexion erronée peut détruire l'appareil.

MISE EN SERVICE

Pour que le dispositif puisse exécuter le contrôle de l'installation IL EST NÉCESSAIRE QU'IL SOIT

ALIMENTÉ, quand cela se produit, le display s'allumera et l'écran PRINCIPAL apparaîtra.

Quand l'équipement se trouve sans alimentation, le display demeure éteint, toute la programmation

et la date et l’heure se maintenant pendant la période de réserve de marche (4 ans), grâce à la pile

incorporée de lithium. En cas d’être installé sans pile, l'équipement dispose d'une réserve de marche

de sécurité d’environ 48 heures.

Avec l'équipement sans alimentation, en appuyant sur la touche MENU

, le display s'allume

temporairement pour permettre sa programmation. Si au bout de 5 secondes, aucune touche n'a été

appuyée, le display s'éteindra à nouveau.

Ces équipements disposent de quatre touches pour leur ajustage et programmation.

L'information suivante est montrée dans le display :

 Chronogramme avec les manœuvres de ce jour (excepté les jours fériés). Chronogramme pour

chaque canal avec 24 divisions dans lequel chaque segment représente 1 heure en état ON.

 Le display a une ligne de texte où s’alternera la visualisation de :

Date actuelle Æ Fonctionnement PERMANENT Æ Période DE FÊTE active

 Heure complète

 Symbole de manœuvre manuelle

. En cas d'être activée, une commutation manuelle

apparaît en train de clignoter et si la commutation est PERMANENTE le symbole apparaît fixe.

 État des circuits C1 / C2: ON

, OFF

CONFIGURATION

Les DATA LOG / DATA LOG 2 sortent programmés d'usine en date et heure actuelle, et configurés

de la manière suivante :

x Mode Horaire : 24 h

x Changement I-V Automatique (dernier dimanche de mars)

x Changement V-I Automatique (dernier dimanche d’octobre)

x Fériés : NON (les 4 périodes désactivées)

x Programmes : Aucun

ACTIONNEMENT MANUEL

Active ou désactive, en inversant temporairement de façon manuelle l'état des circuits depuis l'écran

principal, en appuyant sur la touche ź C1 ou Ÿ C2.

Le symbole

apparaîtra en clignotant à l’écran sur le canal manipulé jusqu'à ce que nous

appuyions à nouveau sur la touche ź C1 ou Ÿ C2, en revenant à l’état antérieur.

PROGRAMMATION

La programmation est basée sur des menus et des sous-menus par lesquels nous pouvons nous

déplacer pour programmer des manœuvres ou pour réaliser des ajustages au dispositif. On accède

au menu principal depuis l'écran de repos en appuyant sur la touche ✓. Avec les touches ź et Ÿ

nous nous déplacerons à travers les différents menus et en appuyant sur la touche ✓ nous entrerons

dans ceux-ci. Pour retourner au menu antérieur nous appuyons sur la touche C.

Les données à programmer apparaissent à l’écran toujours en train de clignoter.

La structure des menus est la suivante :

ROGRAMMES

✓

ENTRER

✓

PXX

✓

EFFACER

ÉDITER

EFFACER

✓

TOUS NON

TYPE

✓

TOUS OUI

CANAL

AJUSTAGES

✓

HORLOGE

LANGUE

AVANCÉ

✓

LUMINOSITÉ

PERMANENTE

FERIES

COMPTEURS

STATION

CODE PIN

12 H / 24 H

VERSION

PROGRAMMES. C'est le menu où l’on programme les différentes manœuvres Il y a 40 espaces de

mémoire (de P-01 à P-40).

 ENTRER. Nous entrons en appuyant sur ✓, et avec les touches ź et Ÿ nous nous déplaçons à

travers les différents programmes gardés en mémoire.

Si, en entrant dans ce menu, il existait déjà une programmation, le premier programme enregistré :

“P-01” apparaît dans la ligne de texte du display, et avec la touche Ÿ nous pouvons monter à

travers les différents programmes qui sont gardés jusqu'à arriver au premier programme vide, dans

lequel se montrera dans la ligne de texte du display “P-XX VIDE” en s’alternant avec le nombre de

programmes qui demeurent disponibles dans la mémoire de l'appareil.

Si, en entrant dans ce menu, il n’existait aucun programme créé, dans la ligne de texte du display

apparaîtra : “P-01 VIDE” en s’alternant avec “IL EN RESTE 40” en faisant référence aux espaces

de mémoire libre.

Si nous voulons modifier ou créer un programme nous nous déplacerons jusqu'à lui avec les

touches ź et Ÿ, et nous appuyons sur ✓. Ensuite, avec les touches ź et Ÿ nous sélectionnons

une des options suivantes :

- EDITER. D’ici on choisit le type de manoeuvre que l’on réalisera dans le programme sélectionné.

En appuyant sur ✓ “TYPE ON” apparaîtra à l’écran et avec la touches ź et Ÿ nous pouvons

changer le type de manoeuvre. Les manœuvres peuvent être :

 TYPE ON. Allumage du circuit connecté à une heure fixe.

 TYPE OFF. Arrêt du circuit connecté à une heure fixe.

 TYPE CYCLE. Les manœuvres de ON et OFF qui se réalisent à plusieurs reprises depuis un

commencement jusqu’à leur fin. Pour programmer le commencement du cycle il faut indiquer

l'heure, les minutes, et les jours de la semaine auxquels commencera ce cycle. Ensuite il faut

spécifier la durée du ON et de l'OFF respectivement (en heures, minutes ou en secondes).

Finalement il faut indiquer l'heure, les minutes, et les jours de la semaine auxquels ce cycle

cessera d'agir.

 TYPE PULSATION. Allumage du circuit d'une pulsation de durée déterminée à une heure fixe

du jour.

Une fois choisi le type de manoeuvre, il faut sélectionner le canal ou les canaux qu’il affectera

(C1, C2 ou C1 + C2).

Ensuite les heures de commencement de manœuvres et le reste des temps nécessaires selon la

manoeuvre choisie sont demandés.

Programme de PÉRIODES DE FÊTE

Si en validant le dernier jour de la semaine avec la touche ✓ nous la maintenons appuyée, nous

sélectionnons cette manoeuvre comme de férié, le mot FÉRIÉ apparaît à l’écran DE FÊTE et

avec les touches ź et Ÿ nous sélectionnons une des 4 périodes de fête.

- EFFACER. En validant avec ✓ le programme sélectionné s'efface. Comme tous les programmes

sont stockés de façon consécutive, le fait d’effacer un programme peut supposer que

l'assignation du numéro de chaque programme change.

 EFFACER. Il permet de réaliser l’effacement de toutes les manœuvres des 40 programmes en un

seul pas.

Nous choisissons de réaliser un programme d'allumage à 10 heures du soir

TYPE

✓

PROGRAMMES

✓

ENTRER

✓

P01

✓

ÉDITER

✓

CANAL

Heure et

min

Jours de

semaine

C1 et C2

✓

22:00

✓

Lun…Dim

✓

P01 OK

Nous choisissons de réaliser un programme d’arrêt à 12 du soir

TYPE

✓

PROGRAMMES

✓

ENTRER

✓

P02

✓

ÉDITER

✓

OFF

✓

CANAL

Heure et

min

Jours de

semaine

C1 et C2

✓

00:00

✓

Lun…Dim

✓

P02 OK

Nous choisissons de réaliser un programme de cycle, avec un ON de 5 secondes et un OFF

de 10 secondes qui commencera à 6:00 et finira à 8:00 pendant toute la semaine

TYPE

✓

PROGRAMMES

✓

ENTRER

✓

P03

✓

ÉDITER

✓

CYCLE

✓

CANAL

DEPUIS

Heure et min.

Jours de

semaine

TEMPS ON

Heure et min.

SECONDES

C1 y C2

✓

06:00

✓

Lun…Dom

✓

00:00

✓

TEMPS OFF

Heure et min.

SECONDES

JUSQU’À

Heure et min.

Jours de

semaine

00:00

✓

08:00

✓

Lun…Dim

✓

P03 OK

Nous choisissons de réaliser le programme de pulsations qui réalisera un ON de 5 secondes

qui commencera à 11:30 heure pendant toute la semaine

TYPE

✓

PROGRAMMES

✓

ENTRER

✓

P04

✓

ÉDITER

✓

PULSATION

✓

CANAL

Heure et

min.

SECONDES

Jours de

semaine

C1 et C2

✓

11:30

✓

Lun…Dim

✓

P04 OK

AJUSTAGES. C'est le menu où le dispositif se configure.

 HORLOGE. Elle établit l'heure de l'équipement. Les variables à configurer sont (dans cet ordre) :

Année, mois, jour, heure, et minute. Le jour de la semaine se calcule automatiquement.

 LANGUE. C'est le menu où l’on choisit la langue de l'appareil.

 AVANCÉ. C'est le menu où l’on peut réaliser la majeure part des configurations de l'appareil.

- LUMINOSITÉ. Menu dans lequel nous pouvons sélectionner la luminosité du display. MINIMUM,

BAS, MOYEN, HAUT ou MAXIMUM. La luminosité de l’écran est celle qui restera ajustée si nous

validons le niveau visualisé.

- PERMANENT. C'est le menu par lequel nous pouvons fixer un fonctionnement permanent (ON

ou OFF) du canal C1 et du canal C2. Avec les touches ź et Ÿ nous nous déplaçons à travers

les différentes options : C1 : OUI Æ C1 : NON Æ C2 : OUI Æ C2 : NON. Nous validons avec ✓

l'option que nous souhaitons. L'équipement ne fera aucun cas de la programmation de

manœuvres pour le canal sélectionné en cas de choisir l'OPTION OUI.

On peut changer la position du contact manuellement (voir ACTIONNEMENT MANUEL).

- FÉRIÉS. Il a 4 PÉRIODES à pouvoir programmer, pour réaliser les manœuvres sélectionnées

dans la programmation de PÉRIODES DE FÊTE. Si dans une période aucune manoeuvre n'est

programmée, dans ladite période les canaux restent en OFF. PÉRIODE 1 … 4

 ÉDITER. On y programme le mois, jour, heure et minute de commencement de la période et le

mois, jour, heure et minute de fin de la période. Cette période se répétera une année après

l’autre.

 EFFACER. La période sélectionnée s'efface.

- COMPTEURS. Menu dans lequel s’indique le temps de l'allumage de chaque circuit (en heures).

En entrant dans le compteur de chaque canal avec la touche ✓ celui-ci peut être mis à zéro.

Sélectionner EFFACER OUI et valider.

- SAISON. Elle permet d'ajuster le changement d'heure par le passage de l'été à l’hiver ou vice

versa.

 ACTIF. Il réalise automatiquement le changement horaire été - hiver, selon la législation de

chaque pays. (UE le dernier dimanche de mars et le dernier dimanche d'octobre)

 INACTIF. Il ne réalise pas le changement d'horaire.

- CODE PIN. Menu pour l'activation ou désactivation du blocage du clavier pour empêcher l'accès

non souhaité à la configuration de l'appareil.

 INACTIF. Blocage du clavier désactivé.

 ACTIF. Blocage du clavier activé. Et il demande que nous programmions un CODE PIN de 4

chiffres. Cette protection s'activera 30 secondes après être sortis des ajustages et revenus au

display en état de repos. À partir de ce moment si l’on appuie sur le clavier, le message

“CODE PIN” apparaîtra à l’écran. Pour débloquer l'accès à l'équipement, nous devrons

introduire le CODE PIN programmé dans son activation. L'équipement demeurera déprotégé

pendant 10 secondes. Pendant ce temps nous pourrons accéder au menu de configuration ou

à n'importe quelle autre manipulation de l'appareil en appuyant ✓. Après 30 secondes sans

manipuler l'équipement, celui-ci se bloque à nouveau.

- 12H – 24H. Avec les touches ź et Ÿ nous sélectionnons le mode en lequel nous souhaitons

visualiser l'heure. Nous validons la sélection avec ✓.

- VERSION. Menu dans lequel s’indique la version de logiciel de l'appareil.

Si l’on programme des manœuvres qui coïncident dans le temps il faut tenir en compte que certaines

sont prioritaires par rapport à d’autres. L'ordre de priorité est le suivant :

MODE PERMANENT Æ MANUEL Æ PROG_01 Æ PROG_02 Æ …. Æ PROG_40

RESET. MISE À ZÉRO

En partant du mode de repos (écran principal), appuyer sur la touche C et en la maintenant

enfoncée, appuyer sur les touches ź et Ÿ simultanément pendant plus de 3 secondes, le display

s'éteint, toute la programmation s'efface. L'équipement doit être alimenté.

On peut aussi réaliser un effacement rapide qui n’affecte pas la programmation en appuyant

simultanément sur les quatre touches. L'équipement doit être alimenté.

REMPLACEMENT DE LA PILE. FIG.4

L’équipement dispose d’une réserve de marche de 4 ans, grâce à une pile CR2032 au lithium

remplaçable. Le remplacement de la pile se fait en retirant le support de pile placé à l'avant de

l'appareil à l'aide d'un tournevis à tête plate. Respectez la polarité de la batterie indiquée sur le

support de batterie. Lorsque la pile est épuisée et que le dispositif est alimenté, le symbole de la pile

s’affiche à l’écran.

REMARQUE : lorsque la pile est remplacée, ni la programmation de l’équipement, ni l’heure actuelle

ne sont perdues.

POUR LE REMPLACEMENT DE LA PILE, METTEZ L’APPAREIL HORS TENSION.

PROGRAMMATION AU MOYEN DE SMARTPHONE/TABLET

La clé bluetooth est requise pour la communication avec le dispositif. Retirer le couvercle frontal et

insérer la clé.

Pour réaliser cette programmation un dispositif Android est requis (bluetooth 4.0) ou iPhone (4S ou

supérieur) et se décharger l'app “ORBIS DATA LOG” depuis le Market correspondant. Une fois

installée suivre les instructions indiquées dans l'App.

CARACTÉRISTIQUES TECHNIQUES

Tension et fréquence nominale Selon indication dans l’appareil

Tolérance ± 10%

Pouvoir de rupture : DATA LOG: µ 16 (10) A / 250 V~

DATA LOG 2: µ 2x16 (10) A / 250 V~

Charges maximales recommandées (N.A) : FIG.3

Consommation propre Maximum 16 VA (1,3 W)

Contact AgSnO

commué.

Visualiseur En cristal liquide rétroilluminé

Précision de marche ± 1 s / jour à 23 ºC

Variation de la précision avec la Tª ± 0,15 s / ºC / 24 h

Réserve de marche 4 ans (au moyen de pile et sans connexion au réseau)

48 h (sans pile et sans connexion au réseau)

Type d’action 1S, 1T, 1U

Classe et structure du logiciel Classe A

Espaces de mémoire 40

Nº de canaux 1 canal DATA LOG; 2 canaux DATA LOG 2

Types de manoeuvre ON/OFF, PULSATION (de 1 à 59 sec) et CLOS (de 1 à 59

sec ou de 1 min à 23h et 59 min).

Précision de la manoeuvre ± 1 seconde

Tº de fonctionnement -10 ºC à +45 ºC

Tº de transport et stockage -20 ºC à +60 ºC

Situation de pollution 2

Degré de protection IP 20 selon EN60529

Classe de protection II en montage correct

Tension transitoire d’impulsion 2,5 kV

Température pour l’essai de la boule + 80 ºC pour 21.2.5

Couvercle d’accès au clavier Possibilité d’accès protégé

Connexion Au moyen de borne à trou pour conducteurs de section

maximale 4 mm²

Pile CR2032 - 3 V - 220 mAh

Dimension de l’enveloppe 2 modules DIN (35 mm) FIG.5

ATTENTION :

Cet interrupteur horaire incorpore une pile dont le contenu peut être nocif pour l'environnement. Ne

vous défaites pas du produit sans prendre la précaution de démonter la pile et de la déposer dans un

conteneur approprié pour son recyclage, ou bien remettre le produit au fabricant.

Sujet à des changements techniques – information additionnelle sur : www.orbis.es

Produktspecifikationer

Varumärke:	Orbis
Kategori:	ej kategoriserat
Modell:	DATA LOG 2
Produktens färg:	Vit
Antal per förpackning:	1 styck
Temperatur vid drift:	-10 - 45 ° C
AC-inspänning:	230 V
Internationellt skydd (IP) kod:	IP20
Växelström Frekvens:	50 - 60 hz
