設置説明書/Installation Manual

プラグ配線穴 Φ30

3-Φ5(M4)

3-Φ9(M8)

端子台開口部

銘板

35.5

3-Φ5(M4)

2-Φ6(M5)

3-Φ6(M5)

2-Φ6(M5)

2-Φ5(M4)

端子台開口部

Φ110

3-Φ9(M8)

Φ50

Φ70

Φ120

3-Φ6(M5)

2-Φ5(M4)

ブザー開口側

銘板

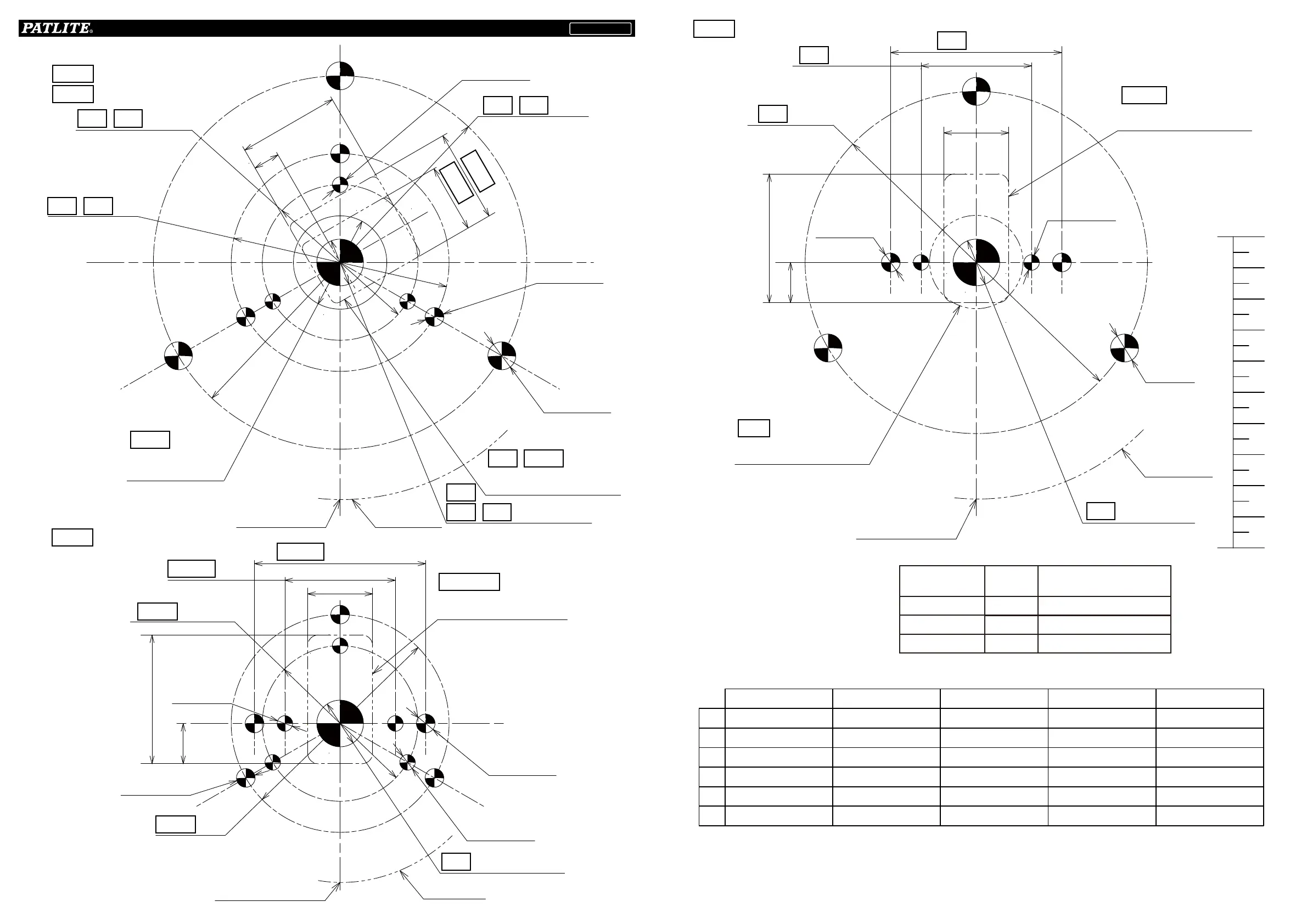

■取付け/Mounting

単位 Unit[mm]

※グロメット等に合わせて加工してください。

Modify based on the grommets used.

Anhand der verwendeten Ösen ändern.

Modifiez en fonction des œillets utilisés.

Modifica in base agli anelli di tenuta utilizzati.

Modificar en función de los ojales utilizados.

Изменить на основе используемых прокладок.

※

①Plug Wiring Hole

⑤Terminal Block Opening

④Wiring Hole

③Nameplate

Φ50

Φ70

ブザー開口側

銘板

配線穴 Φ15

端子台開口部

SL-J

SL-KT

配線穴 Φ15

②Buzzer Opening

※

⑤Terminal Block Opening

④Wiring Hole

③Nameplate

②Buzzer Opening

⑤Terminal Block Opening

③Nameplate

②Buzzer Opening

35.5

0 10 20 30 40 50 60 70 80 90 100

型式/Model

Recommended Tightening Torque

⑥推奨締付トルク

SF08/SL08/SKS

SL15/SKP

SF10/SL10/SKH

0.7 N・m

1.4 N・m

6.0 N・m

SKS SL08

SKH SL10

SKP SL15

SL10

SL15

SL08

SF08-J

SF10-KT

SF08-KT

SF10-J

端子台開口部Φ30

⑤Terminal Block Opening

SK-T

SK-J

SL-J

SK-M2

SL15

SL08/10

ねじ/Screw

ナット/Nut

●翻訳(取付け)/Translation(Mounting)

※

④Wiring Hole

配線穴 Φ15

Italian

German

Stecker Verdrahtungsloch

Buzzer-Öffnungsseite

namensschild

Verdrahtungsloch

Anschlussblocköffnung

Recomended

Anzugsmoment

French

Trou de câblage de la fiche

Ouverture de la sonnerie côté

Plaque signalétique

Trou de câblage

Ouverture du bornier

Couple de serrage

recommandé

Buzzer Lato apertura

targa

Foro di cablaggio

Apertura della morsettiera

Coppia di serraggio

raccomandata

Spanish

Zumbador lado de apertura

Placa de nombre

Agujero de cableado

Risvalutazione della coppia

residata

Russia

Отверстие для проводки

Сторона апертуры зуммера

табличка с именем

Отверстие для проводки

Апертура клеммного блока

Рекомендуемый момент

затяжки

①

②

③

④

⑤

⑥

Agujero de cableado

de enchufe

Apertura del bloque

de terminales

Foro per il cablaggio

della spina

SK-T

SF08/10-KT

(8.5)

(30)

(22)

(32.5)

(41.5)

(21)

(13)

(41.5)

(21)

(13)

SK-T

SK-TB

Produktspecifikationer

Varumärke:	PATLITE
Kategori:	Inte kategoriserad
Modell:	SL10-M1JN-B
Vikt:	370 g
Bredd:	100 mm
Placering:	Indoor, Outdoor
Modell:	Fast
Driftspänning:	30 V
Produktens färg:	Blå
bruksanvisning:	Ja
Formfaktor:	Rund
Temperatur vid drift:	-20 - 50 ° C
Temperaturintervall (förvaring):	-30 - 60 ° C
Internationellt skydd (IP) kod:	IP65
Lamptyp:	LED
Material, hölje:	Polykarbonat
Strömkälla av typen:	DC
Diffuser färg:	Blå
