Sida 1/14

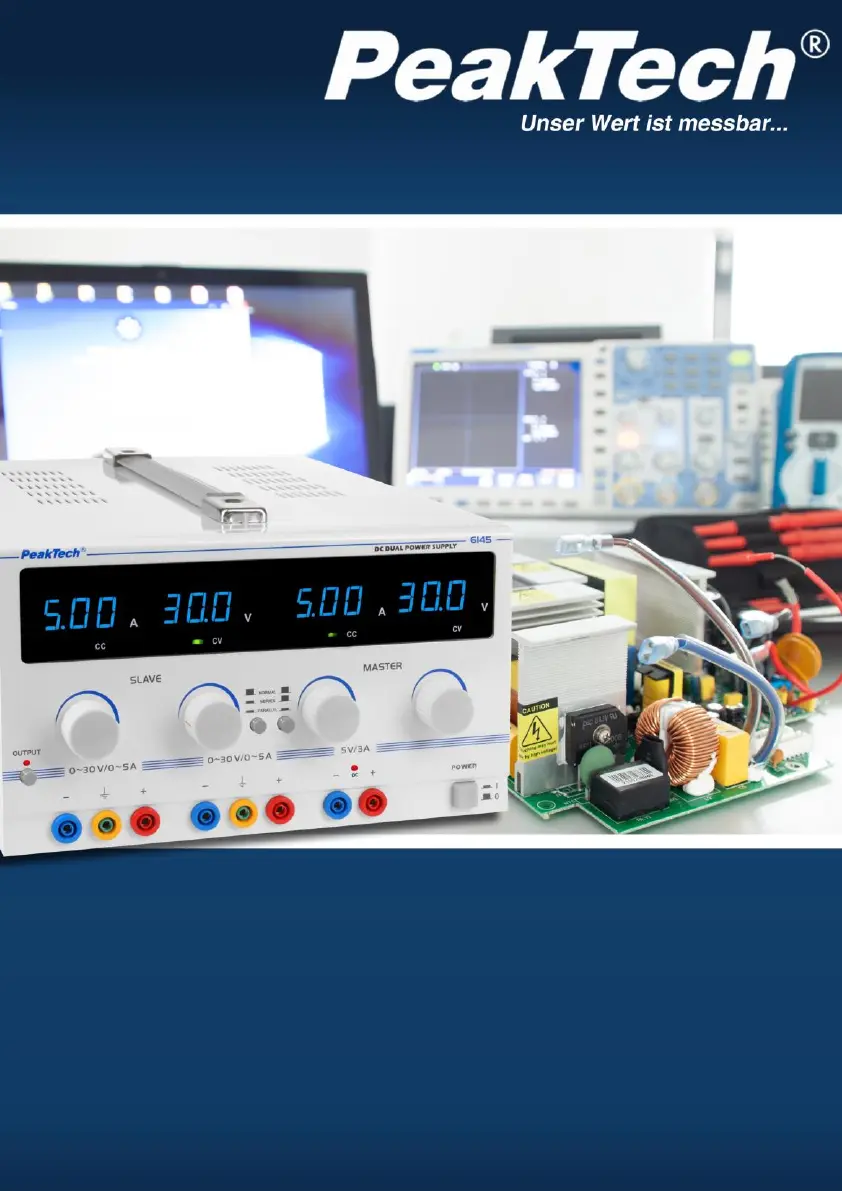

PeakTech
6145
Bedienungsanleitung /
Operation manual
Stabilisiertes Doppel-Labornetzgerät /
Regulated Double Laboratory Power Supply
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-
Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung),
2011/65/EU (RoHS).
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom-
oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise
zum Betrieb des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am
Gerät mit der vorhandenen Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.
blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen.
Sicherung oder Sicherungshalter niemals kurzschließen.
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus
im Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um eine einwandfreie Funktion
des Gerätes zu gewährleisten.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer
Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit
oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* An Labornetzgeräten sollten niemals Akkumulatoren (Akkus) geladen werden, da diese nicht für
diesen Anwendungszweck ausgelegt sind.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein
(wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung
der Bedienelemente zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
-1-
Reinigung des Gerätes:
Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem
feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
Einführung
Das Labornetzgerät PeakTech
®
6145 verfügt über 2 Ausgänge mit einer kontinuierlich
veränderbaren Ausgangsspannung von 0 ... 30 V bzw. einem Ausgangsstrom von 0 ... 5 A. Ein
weiterer Ausgang liefert eine Festspannung von 5 V bzw. 3 A. Die beiden kontinuierlich
veränderbaren Ausgänge können wahlweise in Reihe oder parallel geschaltet werden. Bei in Reihe
geschalteten Ausgängen beträgt die max. Ausgangsspannung 60 V; bei Parallel geschalteten
Ausgängen verdoppelt sich der max. Ausgangsstrom auf 10 A. Die jeweils eingestellte
Ausgangsspannung bzw. der ein- gestellte Ausgangsstrom wird über eine 3-stellige LCD-Anzeige
angezeigt. Der stabilisierte 5 V Festausgang liefert eine stabile Ausgangsspannung mit sehr
geringer Brummkomponente (Restwelligkeit) und ist gegen Überlast und Kurzschluss gesichert.
Durch die außergewöhnlichen Leistungsmerkmale ist dieses Netzgerät hervorragend geeignet für
den Einsatz im Forschungs- und Entwicklungsbereich, in Technischen Hochschulen, der
Elektroindustrie und für den mobilen Wartungs- und Reparaturdienst.
Dauerhafte Belastungen
Das Netzgerät liefert einen maximalen Ausgangsstrom von 5A/Ausgang im Normal-Betrieb und 10A
im Parallel-Betrieb.
Um die Lebensdauer des Netzgerätes zu erhöhen, empfehlen wir Ihnen, das Gerät nicht länger als
acht Stunden täglich unter Volllast zu betreiben.
-2-
