Sida 1/2
Phoenix Contact 06/2000 TNR 90 04 19 4 - 00 617900
Telefon +49-(0)5235-3-00
PHOENIX CONTACT GmbH & Co.
Telefax +49-(0)5235-3-41200
www.phoenixcontact.com
32825 Blomberg, GERMANY
Flachsmarktstraße 8
Español

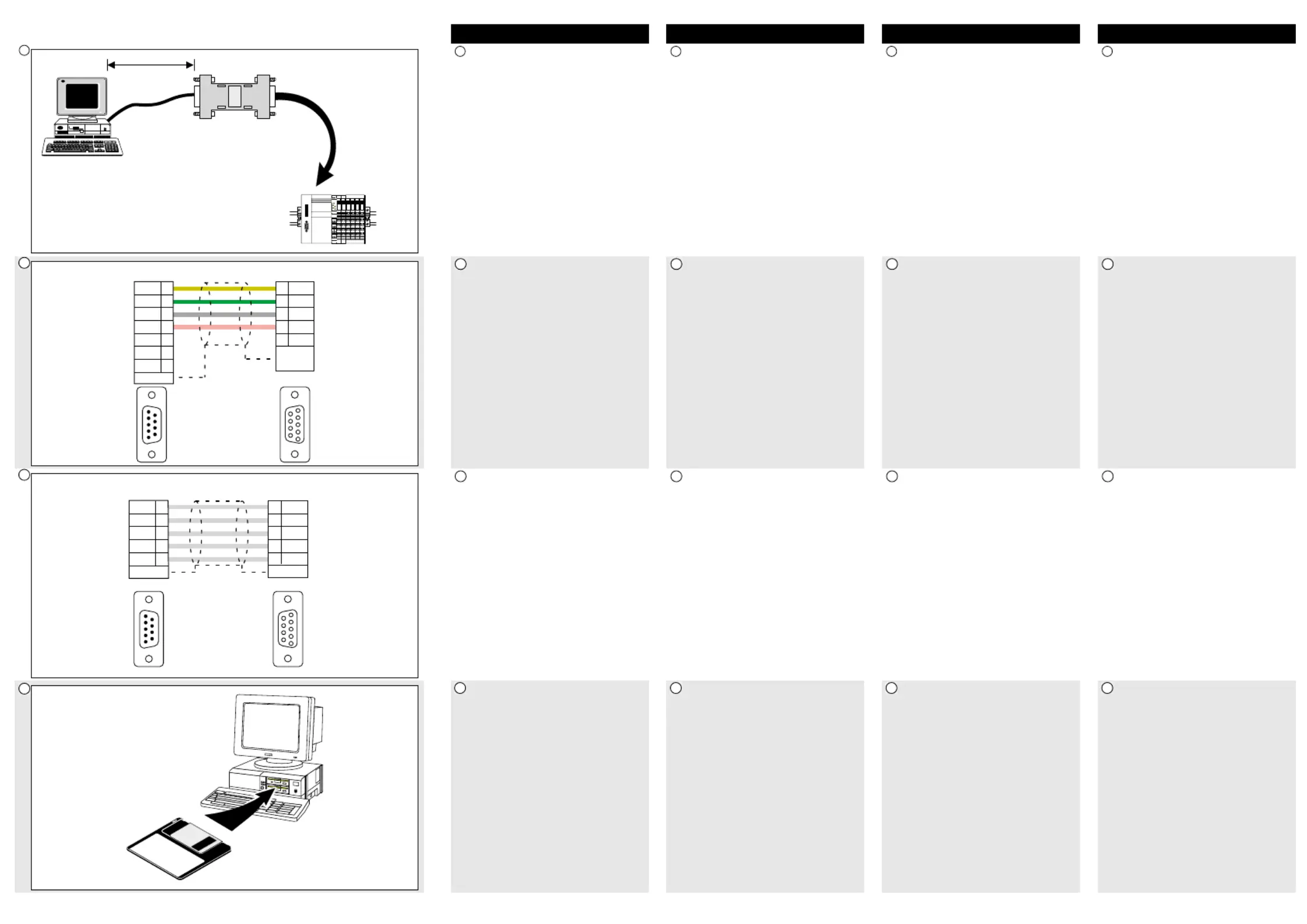

Conexión del LINK PB ECO
1. Enchufe el LINK PB ECO direc-
tamente al módulo. Fíjelo
apretando los tornillos.
2. Conecte la interfaz V.24 del
LINK PB ECO con la interfaz
V.24 (COM1 hasta COM4) de su
PC. Utilice para ello el cable
suministrado.
Interfaz PROFIBUS
D-SUB de 9 polos, conector macho
Pin Señal
6 +5V Tensión de alimentación +5 V
3 P Conexión P
8 N Conexión N
5 GND Ground
El LINK PB ECO es alimentado
eléctricamente a través de la inter-
faz del Profibus.
Asignación de la interfaz V.24
D-SUB de 9 polos, conector hembra
Pin Señal
2 RXD Receive Data
3 TXD Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
8 CTS Clear To Send
Instalación del solfware
Instale en su PC el Profibus-
Master-Simulator-Software que se
encuentra en el disquete adjunto.
Informaciones más detalladas
sobre el software puede
encontrarlas en el mismo disquete,
en el archivo "readme.txt".
1
2
3
4

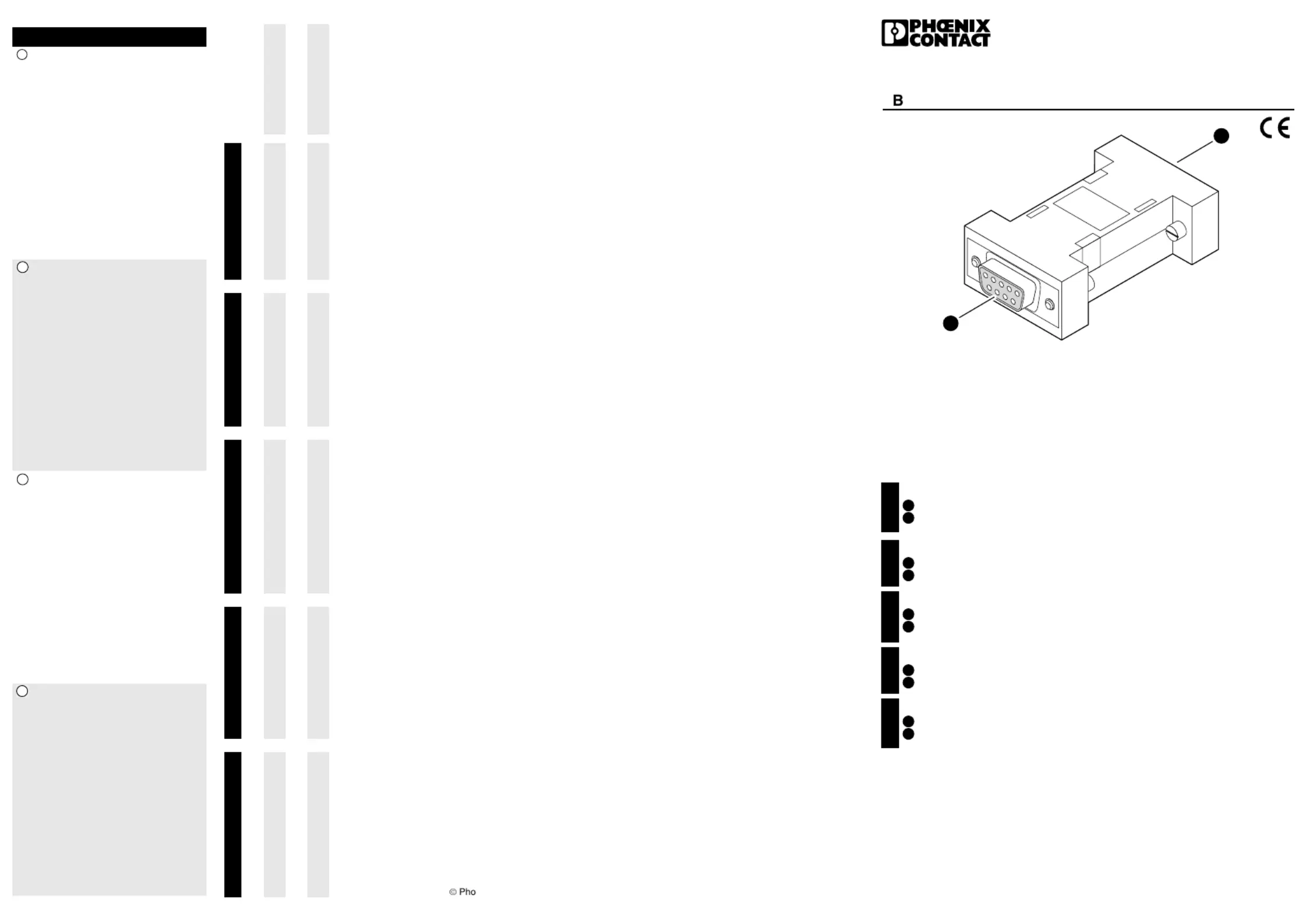

PB ECO LINK Art.-Nr.: 27 41 48 0
D Einbauanweisung für den Elektroinstallateur
GB Installation notes for electrical personnel
F Instruction d’installation pour l’électricien
I Istruzione di installazione per l’elettricista
E Instrucción de montaje para el ingeniero eléctrico
2
1
Deutsch
Konverter RS-232 (V.24)-PROFIBUS
V.24-Schnittstelle
PROFIBUS-Schnittstelle
English
Converter RS-232 (V.24)-PROFIBUS
V.24-Interface
PROFIBUS interface
Français
Convertisseur PROFIBUS-RS-232 (V.24)
V.24-Interface
Interface PROFIBUS
Italiano
Convertitore RS-232 (V.24)-PROFIBUS
Interfaccia V.24
Interfaccia PROFIBUS
Español
Convertidor RS-232 (V.24)-PROFIBUS
V.24-Interfaz
Interfaz PROFIBUS
1
2
1
2
1
2
1
2
1
2
5 V DC ±5 %
< 60 mA
19,2 kBit/s
0 °C – +55 °C
63 mm x 34 mm x 17 mm
Español
Tensión de alimentación
Consumo de corriente
Velocidad en baudios (máxima)
Margen de temperatura
Dimensiones (L x A x A)
Italiano
Tensione di alimentazione
Corrente assorbita
Velocità di trasmissione (max.)
Temperatura
Dimensioni (L x P x A)
Français
Tension d’alimentation
Consommation de courant
Vitesse de transmission (maximale)
Plage de température :
Dimensions (L x L x H)
English
Supply Voltage
Current consumption
Baud rate (maximum)
Temperature range
Dimensions (L x W x H)
Deutsch
Versorgungsspannung
Stromaufnahme
Baudrate (maximal)
Termperaturbereich
Abmessungen (L x B x H)
D
Technische Änderungen vorbehalten!
GB
Technical modifications reserved!
F
Toutes modifications techniques ré éserv es!
I
Con riserva di modifiche tecniche!
E
¡ éReservado el derecho a las modificaciones t cnicas!
