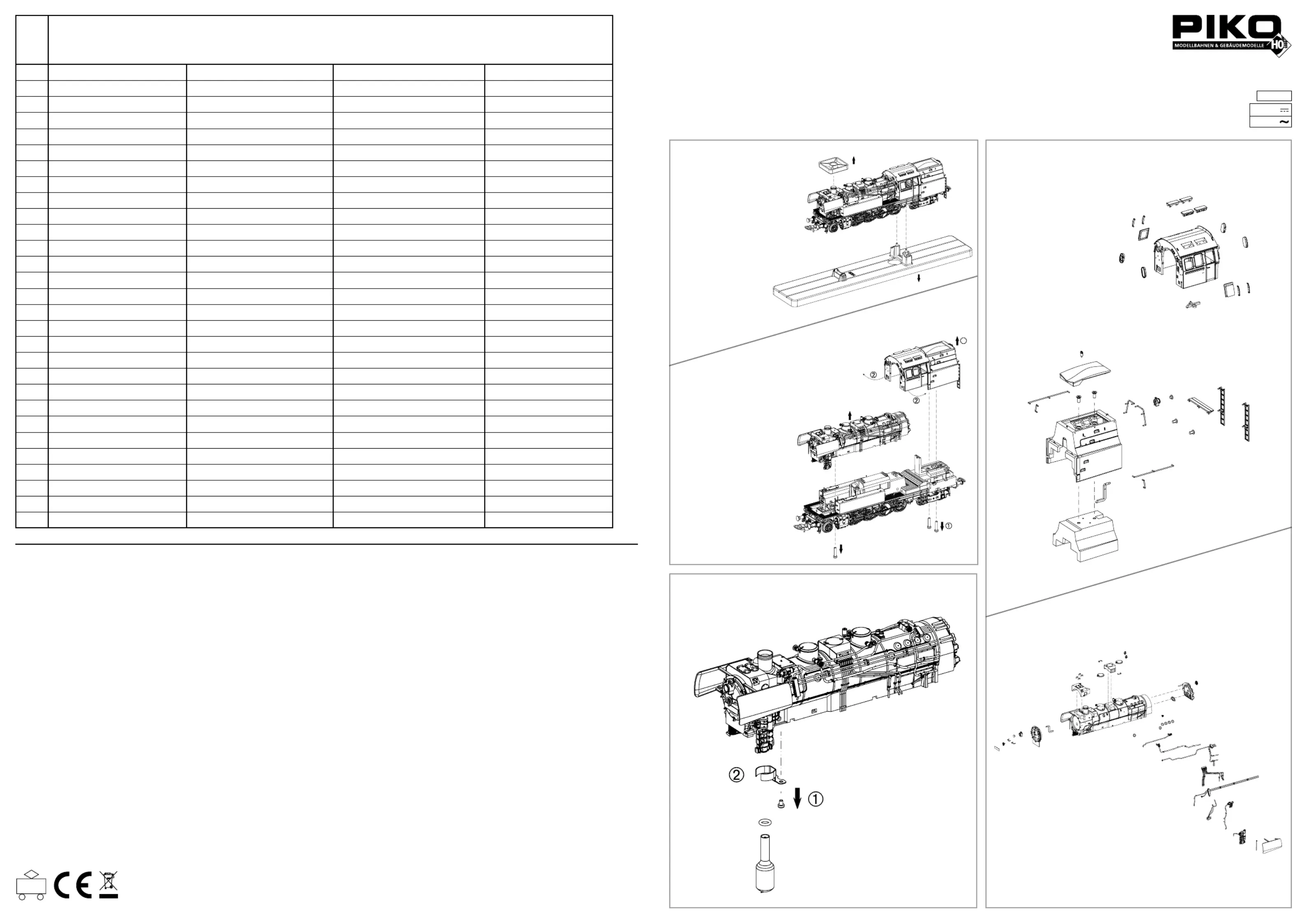

BEDIENUNGSANLEITUNG

DAMPFLOKOMOTIVE BR 83.10

Instruction sheet for Steam Locomotive BR 83.10

# 50632 Gleichstrom DC

# 50633 Wechselstrom AC

0-12 V

0-16 V

50632-90-7010_V2

PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY



PIKO # 56163

PluX22

Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.

Bitte bewahren Sie diese auf.

Kesselanbauteile:

Additional boiler detail parts

Accessoires de chaudière

Aanbouwdelen ketel

Führerhaus- und Kohlekasten Anbauteile:

Additional cab and coal bunker detail parts

Accessoires de cabine de conduite et boîte à charbon

Aanbouwdelen machinstenhuis en kolenbak

Rauchgenerator:

Smoke generator

Générateur de fumée

Rookgenerator

Lok von Grundplatte abheben:

Lifting the loco from the base plate

Soulèvement de la locomotive de la plaque de base

Loc van de bodemplaat afnemen

Demontage Kessel und Führerhaus:

Removing the boiler and cab

Démontage de la chaudière et de la cabine de conduite

Demontage ketel en machinistenhuis

Notizen:

Taste /

Key /

Touches /

Toets

Funktion / Function / Fonctions / Functie

Licht Light Éclairage Licht

Fahrgeräusch Traveling Sound Bruit moteur Motorgeluid

Pfeife kurz Short Whistle Blast Fluit kortSifet à vapeur court

Rauchgenerator Smoke Unit Générateur de fumée Rookgenerator

Glocke Bell Bell Bel

Zugbeleuchtung: Lok zieht Éclairage du train: la locomotive tire Treinverlichting: loc trektTrain Lighting: Engine pulling

Zugbeleuchtung: Lok schiebt Treinverlichting: loc duwtTrain Lighting: Engine pushing Éclairage des trains: la locomotive pousse

Rangiergang Switching Gear Vitesse de manœuvres Rangeergang

Führerstandsbeleuchtung Cab Light Éclairage cabine Verlichting machinistenhuis

Fahrwerksbeleuchtung Chassis Lights Flakkeren in de vuurkistClignotement de la boîte à feu

F10

Pfeife lang Long Whistle Blast Fluit langLong sifet

F11

Pfeife mittel Middle Whistle Blast Fluit mediumMedium sifet

F12

Führerstandstür Cab Door Porte cabine Deuren machinistenhuis

F13

Führerstandsfenster Cab Window Fenêtre Ramen machinistenhuis

F14

Zylinderdampf Dégagement de vapeur de cylindreCylinder Steam Release Cilinderstoomafgifte

F15

Luftpumpe Air Pump Pompe à air Luchtpomp

F16

Kohle schaufeln Shoveling Coal Pelletage du charbon Steenkool scheppen

F17

Kuppeln Coupling Koppeling aan-/loskoppelenAtteler/Dételer

F18

Sicherheitsventil Safety Valve Valve de sécurité Veiligheidsklep

F19

Notbremse Emergency Brake Frein de sécurité Noodrem

F20

Zugbremse Train Brakes Frein de train Treinrem

F21

Ausschlacken Firebox Grates Grilles de foyer Slakken uitscheppen

F22

Sanden Sanding Sablière Zand strooien

F23

Schienenstöße Bruit des joints de rails Railstoten aan/uitClickety-Clack

F24

Kurvenquietschen Curve Squeal Bruit de grincement dans les courbes Railknerpen in bochten aan/uit

F25

Injektor Injector Injecteur Injector

F26

Wasserförderpumpe Water Pump Pompe à eau Waterpomp

F27

Lautstärkeregelung Volume Regulator Réglage du volume Volumeregeling

F28

Ton aus Mute Mute Geluid uit





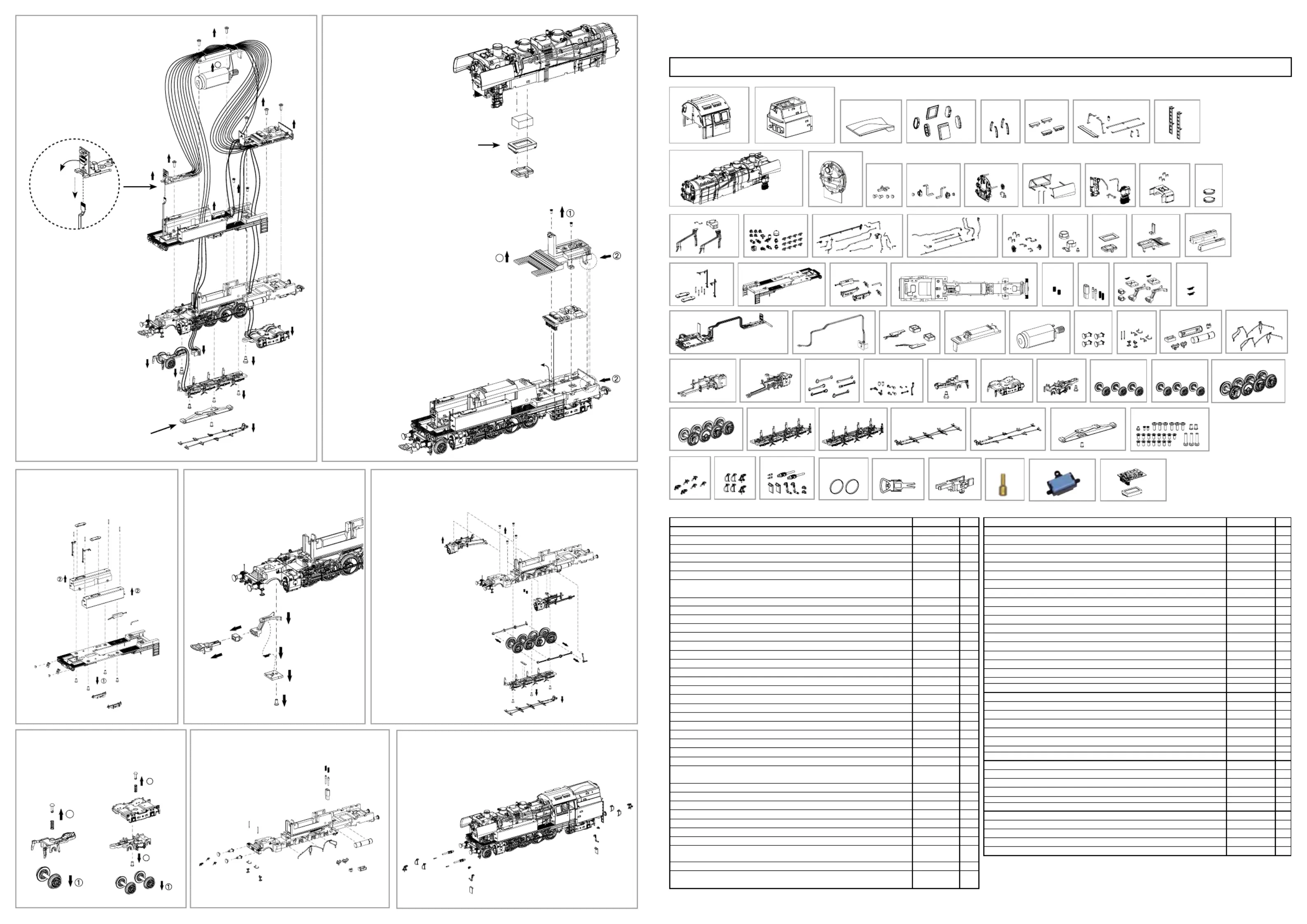

ERSATZTEILE DAMPFLOKOMOTIVE BR 83.10

Spare parts for Steam Locomotive BR 83.10

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben Please order the wanted spare part with the complete spare part item number. •

*Preisgruppe *price category

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Führerhaus komplett / Driver cab, complete 50630-02 12

Kohlekasten komplett / Coal bunker, complete 50630-03 12

Kohlenaufsatz / Coal bunker w coal tower 50630-05 7

Fenster (6-tlg.) / Window (set of 6) 50630-06 9

Windabweiser (4 Stück) / Air deflector (set of 4) 50630-07 6

Dachaufsatz (4-tlg.) / Roof cover (set of 4) 50630-08 7

Trittbrett, Handstangen, Zylinder - Kohlekasten /

Step, Handrails, Cylinder - Coal bunker

50630-09 8

Leiter - Kohlekasten (2 Stück) / Ladder - Coal bunker (2 pcs.) 50630-10 7

Kessel komplett (ohne Rauchkammertür) / Boiler, complete (w/o Smoke box door) 50630-12 18

Rauchkammertür komplett / Smoke box door, complete 50630-14 10

Leuchtstäbe / Light bars 50630-17 7

Lampe oben (2 Stück) mit Leuchtstäben / Lamp top (2 pcs.) w light bars 50630-18 8

Kesselrückwand / Cab instruments wall 50630-19 7

Windleitbleche / Air deflector 50630-20 8

Luftpumpe, Speisepumpe / Air pump, Feed pump 50630-21 7

Vorwärmer mit Handstangen / Preheater w handrails 50630-22 8

Deckel Dampfdom / Cover steam dom 50630-23 7

Sandkasten mit Sandfallrohren / Sandbox w sand pipes 50630-24 8

Kesselkleinteile / Small parts boiler 50630-25 10

Kesselleitungen links / Boiler pipes left 50630-28 9

Kesselleitungen rechts / Boiler pipes right 50630-29 9

Handräder, Handstangen / Handwheels, Handrails 50630-31 8

Kaminabdeckung, Kontaktfeder Dampfgenerator / Chimney cover, Spring 50630-32 7

Lautsprecherhalter / Holder Speaker 50630-33 6

Inneneinrichtung / Interior 50630-39 6

Wasserkasten links-rechts / Water tank left-right 50630-41 11

Deckel, Deckelöffner, Griffe - Wasserkasten /

Cover, Opener watertank cover, Handrails - water tank

50630-43 10

Umlauf mit Leuchteinsätzen / Circulation w light bars 50630-45 9

Anbauteile Umlauf / Small parts for circulation 50630-47 8

Lokrahmen mit Zahnräder / Lcoo chassis w gearwheels 50630-48 17

Feder (Rahmen) 2 Stück / Spring (chassis), 2 pcs. 50630-49 5

Kontakte / Contacts 50630-50 8

Kupplungsschacht mit Verlängerung (2 Sets) / Coupler cover w extension (2 pcs.) 50630-51 10

Kupplungfeder (2 Stück) / Spring (2 pcs.) 96830A-52 5

Leiterplatte komplett mit Lichtabdeckungen /

PCB three lights complete

50630-54 16

Leiterplatte Mikrosensor / PCB-photo micro sensor 50630-56 14

Leiterplatte Fahrwerklicht links-rechts mit Lichtabdeckungen /

PCB chassis light, left-right, w light covers

50630-57 11

Bezeichnung / Description

ET-Nr. / spare part N°

PG*

Motorhalter / Motor holder 50630-58 7

Motor komplett / Motor, complete 50630-59 14

Puffer / Buffer 50604-60 7

Handstange, Aufstieg - Pufferbohle / Handrail, Step - Buffer beam 50630-61 9

Ventil, Luftkessel, Werkzeugkasten, Ablassbehälter / Valve, Air boiler, Toolbox 50630-62 8

Sandrohre / Sand pipes 50630-64 7

Zylinder mit Gestänge links / Cylinder with linkage, left 50630-65 12

Zylinder mit Gestänge rechts / Cylinder with linkage, right 50630-66 12

Kuppelstangen / Coupling rods 50630-67 12

Kurbelbolzen, Kurbelhebel, Kurbelstange, Niet / Crank pin, notch lever, crank rod, rivet 50630-68 10

Vorläufer mit Radschleifer, Ansatzschraube / Precursor with wheel grinder, screw 50630-69 9

Drehgestellblende mit Feder / Bogie cover with spring 50630-70 10

Drehgestellrahmen mit Radschleifer, Ansatzschraube / Bogie frame with wheel grinder, screw

50630-71 10

Schrauben / Screws 50630-79 7

Zughaken, Bremsschlauch (kurz) / Draw hook, brake hose (short) 50604-93 7

Zughaken, Bremsschlauch (lang) / Draw hook, brake hose (long) 50630-94 7

Heizleitung, Blech Pufferbohle / Heating pipe, sheet metal buffer beam 50630-95 8

ET aus unserem Standard-Programm / Spare parts standard range

Haftreifen (10 Stck.) / Friction tyres (set of 10) 56026

Kupplung, vollst. (2 Stck.) / Coupling, complete (set of 2) 56030

H0 PIKO Kurzkupplung (4 Stck.) / Short Coupling (4 pcs.) 56046

Dampfgenerator / Steam generator 56163

Ersatzlautsprecher / Replacement loudspeaker 56330

PIKO SmartDecoder 4.1 Sound / 56493PIKO SmartDecoder 4.1 Sound

nur für DC-Version / only for DC version

Radsatz Vorläufer (3 Stück) / Wheelset forerunner (3 pcs.) 50630-72 11

Treibradsatz (4 Stück) / Wheelset drive (4 pcs.) 50630-74 13

Achshalter mit Radschleifer / Wheel holder w contact plate 50630-76 9

Bremsgestänge / Brake construction 50630-77 7

nur für AC-Version / only for AC version

Radsatz Vorläufer (3 Stück) / Wheelset forerunner (3 pcs.) 50631-72 11

Treibradsatz (4 Stück) / Wheelset drive (4 pcs.) 50631-74 13

Achshalter mit Radschleifer / Wheel holder w contact plate 50631-76 9

Bremsgestänge / Brake construction 50631-77 7

Schleifer mit Schraube / Slider with screw 50631-78 10

Kabel aus Kabelführung entnehmen

Removing the cable from the cable guide

Enlever le câble du conduit de câbles

Kabels uit de kabelgoot halen



PIKO SmartDecoder 4.1 Sound

# 56493

Lautsprecher

Loudspeaker / Haut parleur

Luidspreker

AC/

AC/DC

5150 52

62 64

72 72

9593 94

65 66

74 76 76 77 7877

67 68 69 7170

24 25

31 32 33 3928

45 48

56 57 58 59 60 61

18 19 20 21 22

96 7 108

AC/DC

AC/

AC/DC

AC/DCAC/

AC/

AC/DC AC/DC

DC AC

AC/DC

AC/DCAC/DC AC/DC

AC/DC AC/DC

AC DC AC DC ACAC

AC/DC AC/DC AC/DC AC/DCAC/DC

AC/

AC/DC

AC/

AC/DC

AC/

AC/DC AC/

AC/

AC/DC

AC/DC AC/DC

AC/

AC/DC

AC/DC AC/DC AC/DC AC/DC AC/DC AC/

AC/DC AC/DC AC/DC AC/DC AC/

AC/DCAC/DC AC/

AC/DCAC/

56026

AC/DC

5649356330

AC/

Zurüstbauteil nur für Fahrbetrieb ohne Kupplung:

Component only for driving operation w/o coupler

Composant uniquement pour l‘opération de conduite sans attelage

Component alleen voor rijden zoner koppeling

Anbauteile Fahrwerk:

Additional chassis detail parts

Accessoires de châssis

Aanbouwdelen loopwerk

56030

AC/DC

Nur in AC Version!

Only in AC version! /

Seulement en AC version /

Uitsluitend in AC versie!

Treibstangendemontage:

Drive rod disassembly

Démontage des arbres de transmission

Demontage drijfwerk

Vorlauf-/Nachlaufdrehgestell Montage:

Leading / trailing truck assembly

Montage des bogies marche avant/arrière

Montage loopdraaistellen voor en achter

Hinweis:

Keine Verkabelung notwendig, direkter Kontakt mit

Leiterplatte nach Montage des Kessels auf das Chassis!

No cabling necessary, direct contact with PCB after

mounting the boiler on the chassis! /

Pas de câblage nécessaire, contact direct avec

le PCB après montage de la chaudière sur le châssis ! /

Geen bedrading nodig, direct contact met de printplaat

na montage van de ketel op het chassis!

56163

AC/

56046

AC/DC

Kupplungswechsel / Kupplungsdeichseldemontage:

Coupling change / Coupling drawbar disassembly

Changement d›embrayage / Démontage du timon d embrayage'

Verwisseling koppeling / Demontage koppelingsdissel

Wasserkastenanbauteile:

Additional water tank detail parts

Accessoires de réservoir d’eau

Aanbouwrdelen waterkast

Leiterplatte + Motor ausbauen:

Remove main board+motor

Démonter la carte de circuit imprimé + moteur

Hoofdprintplaat + motor demonteren





ö󰀨nen /

unlock

abziehen /

remove
