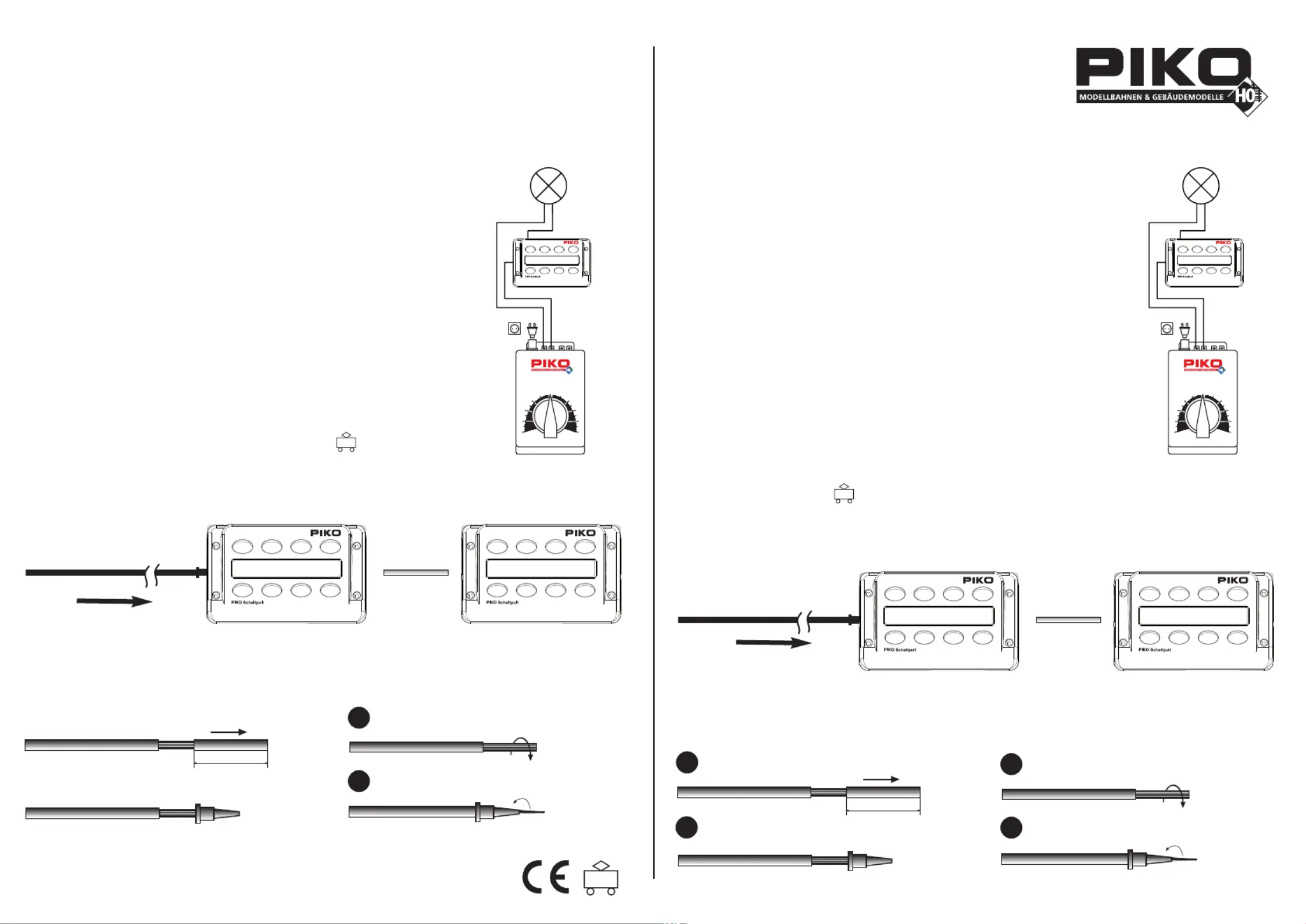

Anschluss und Betrieb des
PIKO Schaltpults # 55261
Das Schaltpult besitzt acht separate Schalter zum Ein- und
Ausschalten von 4 verschiedenen Bahn- oder Lichtstromkreisen.
Alternativ können auch 4 Abstellgleise in 4 verschiedenen
Fahrstromkreisen geschaltet werden.
Achtung!
Die Einspeisung darf nur von Transformator und nur voneinem
einer Seite aus erfolgen.
Alle Anschlussarbeiten sind grundsätzlich bei abgeschalteter
Betriebsspannung durchzuführen. Die Stromquelle muß so
abgesichert sein, dass es im Falle eines Kurzschlusses nicht zum
Kabelbrand kommen kann.
Die Verbindungsdrähte dürfen nicht in eine Steckdose eingeführt
werden.
Verwenden Sie möglichst den PIKO Transformator # 55002 oder
andere handelsübliche zugelassene Transformatoren mit
folgendem Bildzeichen .
Es ist möglich, mehrere Schaltpulte untereinander mit dem beigelegten Verbindungselement
miteinander zu verbinden, ohne jedes mal eine zusätzliche Leitung vom Trafo zu verlegen.
Verbindung mehrerer Schaltpulte
Steckermontage
Kabel abisolieren
Litze verdrillen
Stecker aufschieben
überstehenden Draht umbiegen
ca. 1,5 cm
# 55261 Installation instructions
of the PIKO switch board
You can put several switch boards # 55261 together by using the enclosed connector.
How to connect several Switch boards
Plug installation
strip the wire
twist the wire
push on plug
turn wire round
ca. 1,5 cm
from the transformer connector
vom Transformator
Verbindungs-
element
2
4
1
2
3
4
TRANSFORMER
2
30 V~ AC
50 Hz
PIKO Trafo # 55002
TRANSFORMER
2
30 V~ AC
50 Hz
PIKO Trafo # 55002
max. switching voltage: 24 V AC/DC
max. contact load: max. 1 A
Technical Data
PIKO Spielwaren GmbH • Lutherstraße 30 • D-96515 Sonneberg
比高玩具有限公司 索内堡路德街 号· 30 D-96515
55261-90-7000
Anschluss-Schema
max. Schaltspannung: 24 V AC/DC
Kontaktbelastbarkeit: max. 1 A
Technische Daten:
Connecting the PIKO switch machine
The switch board has got 8 separate momentary contacts in
to control 4 different electric circuits for tracks or lighting.
It is also possible to switch 4 sidings in 4 different circuits.
Caution!
For power supply only use on ofone transformer one side
the switch board.
All works have to be done only by non high voltage.
In cause of a short circuit the power supply has to be saved
that it can not burn.
The connecting wires must not be inserted into electric
sockets.
Please use the PIKO transformer # 55002 or any other
authorized transformer with the identification .
Installation et branchement du boîtier PIKO 55261
Le boîtier comporte 8 interrupteurs séparés pour allumer ou
éteindre 4 circuits d’alimentation de lumière ou de voie. On
peut aussi commander l’alimentation de 4 voies de garage
avec 4 circuits d’alimentation différents.
Attention!
L’alimentation électrique doit s’effectuer via un seul
transformateur et d’un seul côté du boitier.
Ne pas câbler sous tension - couper toute alimentation de
courant pour effectuer les branchements.
Protéger les alimentations en courant.
Il est interdit d’introduire les fils de connexion dans une
prise électrique.
N’utiliser que les transformateurs et les câbles de modélisme
prévus à cet effet : transformateur courant alternatif
(par ex PIKO 55002) .

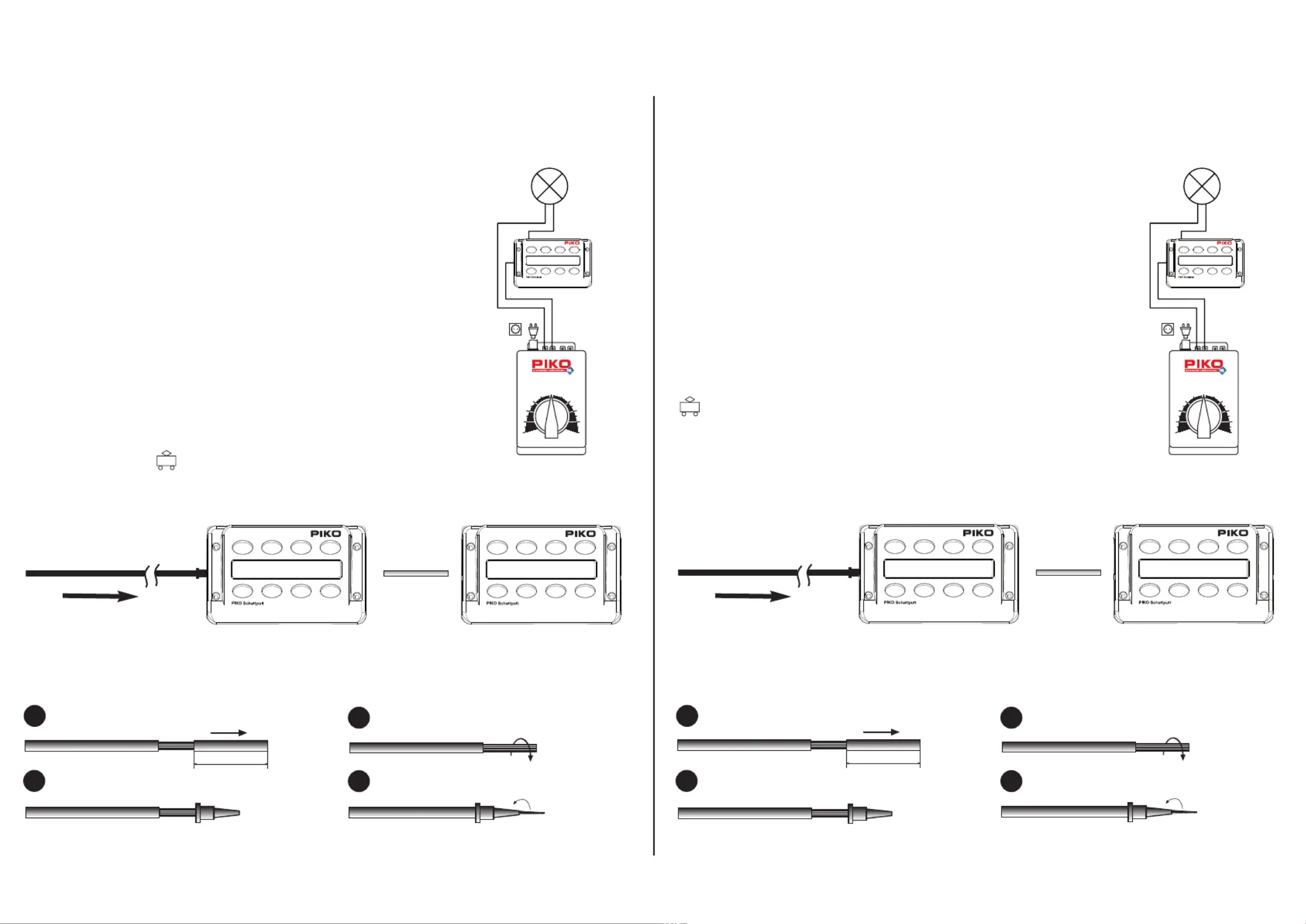

Il est possible de relier plusieurs boîtiers entre eux à l’aide de la fiche de connexion jointe,
sans faire de nouveaux câblages vers le transformateur.
Tension maximum 24 V AC/DC
Intensité max. 1 A
Raccordement au moteur d’aiguillage PIKO :
Branchement de plusieurs boîtiers :
Utilisation des fiches de câblages
Caractéristiques techniques :
Dénuder le câble
Tordre la tresse
Glisser la fiche
Replier la tresse
ca. 1,5 cm
# 55261 安装指导比高开关盒
使用附带的连接头，您可以将几个 开关盒连接起来# 55261
最大开关电压： 直流 交流24 V /
最大接触荷载：最大为 1 A
如何连接几个开关盒
安装插针
技术数据:
去除电线绝缘层
推入插头中
拧一下电线
转动插头以固定
ca. 1,5 cm
来自变压器 连接头
Transformateur
Fiche de
connexion
1
2
3
4
1
2
3
4
连
连
连
连
连接
接
接
接
接到
到
到
到
到比
比
比
比
比高
高
高
高
高开
开
开
开
开关
关
关
关
关器
器
器
器
器
此开关盒有八个瞬间接触口，它们能控制4个不同路轨或照明的开关。
它通过拨动4条转换器来转换4种不同的电路。
注
注
注
注
注意
意
意
意
意:
:
:
:
:
您可以使用一个开关盒来控制 个道岔或者信号。4
电源仅可使用一个变压器并只能从一侧连接
所有工序必须在非高压的状态下完成。
所有电源必须是安全的，若是发生短路，也不会燃烧。
此套装模型只可跟一个电源使用 不能使用额外变压器. !
请使用比高的 变压器或者其他经认可的带有证书的变压器55002
T
RANSFORMER
230 V~ AC
50 Hz
PIKO Trafo # 55002
TRANSFORMER
230 V~ AC
50 Hz
PIKO Trafo # 55002
