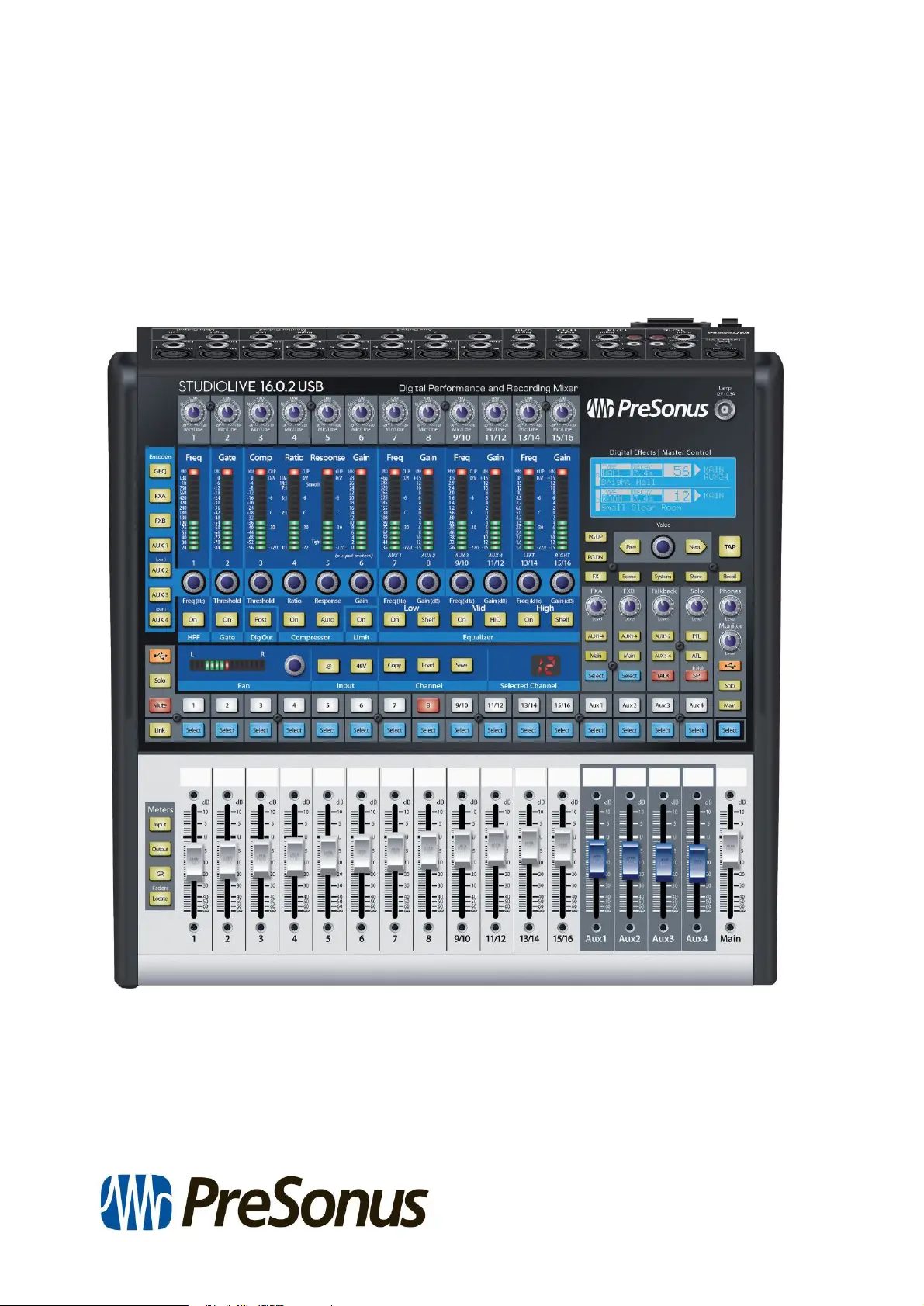

StudioLive™ 16.0.2 USB

Performance and Recording Digital Mixer

Owner’s Manual

www.presonus.com

English

Table of Contents

1 Overview — 1

1.1 Introduction — 1

1.2 About This Manual — 2

1.3 Summary of StudioLive 16.0.2 Hardware

Features — 2

1.4 What is in the Box — 3

1.5 What is in Your My PreSonus account — 3

2 Getting Started — 4

2.1 Level Setting Procedure — 4

3 Hookup — 7

3.1 Rear-Panel Connections — 7

3.2 Typical Basic Band Hookup Diagram — 10

3.3 Business Conference Hookup Diagram — 11

4 The Fat Channel — 12

4.1 The Select Button — 12

4.2 Input Controls — 13

4.3 Dynamics Processing and EQ — 14

4.3.1 Fat Channel Processing Guide — 14

4.3.2 High Pass Filter — 15

4.3.3 Gate — 15

4.3.4 Compressor and Limiter — 16

4.3.5 Equalizer — 18

4.3.6 Dig Out: Recording EQ and

Dynamics — 20

4.4 Fat Channel Presets: Copy, Paste, Load — 21

4.4.1 Copying and Pasting — 21

4.4.2 Loading Fat Channel Presets — 22

4.4.3 Saving Fat Channel Presets — 23

4.4.4 Channel Presets Library — 24

4.5 Metering — 25

4.5.1 StudioLive Metering Controls — 25

5 Basic Controls — 26

5.1 Input Channel Controls — 26

5.2 Aux and FX Buses — 27

5.2.1 Analog Aux Bus Controls — 27

5.2.2 Internal FX Bus Controls — 28

5.2.3 Aux and FX Bus Channel Sends — 28

5.2.4 Creating Monitor Mixes — 29

5.2.5 Creating Internal FX Mixes — 30

5.3 MultiModes — 31

5.3.1 USB Return Mode. — 31

5.3.2 Solo Mode — 31

5.3.3 Mute Button — 32

5.4 Main Output Bus — 32

5.5 Talkback System — 32

5.6 Solo Bus — 33

5.6.1 Using the Solo Bus for Monitoring — 34

5.6.2 Using Solo in Place (SIP)

to Set Up a Mix — 35

5.7 Monitor Bus — 36

6 Digital Eﬀects | Master

Control — 38

6.1 The Digital FX (Eﬀects) Menu — 38

6.1.1 Creating FX Presets — 39

6.1.2 Reverb and its Parameters — 40

6.1.3 Delay and its Parameters — 41

6.1.4 Digital Eﬀects Preset Library — 42

6.1.5 Digital Eﬀects Types — 43

6.2 Scenes — 44

6.2.1 S1: Zero Out (Board Reset) — 44

6.2.2 Creating a Scene — 44

6.2.3 Scene Recall — 45

6.2.4 Fader Locate — 47

6.2.5 AutoStore — 47

6.3 Graphic Equalizer — 47

6.3.1 The Graphic EQ Menu and Controls — 49

6.3.2 Saving and Loading GEQ Presets — 50

6.4 System Menu — 51

6.4.1 LCD Contrast and LCD Backlight — 51

6.4.2 Aux Send Position — 52

6.4.3 MIDI Control Mode — 52

6.4.4 Lockout Mode — 53

6.4.5 Firmware Version — 53

6.5 Using MIDI Control Mode

to Remote-Control StudioLive — 53

6.5.1 Understanding MIDI — 54

6.5.2 Recalling Scenes

and FX Presets Remotely — 54

6.5.3 Using Control Change Messages to Control

Volume and FX Assignments — 54

6.5.4 Controlling the StudioLive 16.0.2

with a Behringer FCB1010 — 55

6.5.5 Controlling the StudioLive 16.0.2

with a Roland FC-300 — 58

7 Resources — 62

7.1 Stereo Microphone Placement — 62

7.2 EQ Frequency Guides — 65

7.3 Technical Speciﬁcations — 67

7.4 StudioLive 16.0.2 Block Diagram — 69

7.5 StudioLive 16.0.2 Recall Sheet — 70

8 Troubleshooting — 71

8.1 Troubleshooting — 71
