Please check PTZOPTICS.com for the most up to date version of this document Rev 1.4 7/19

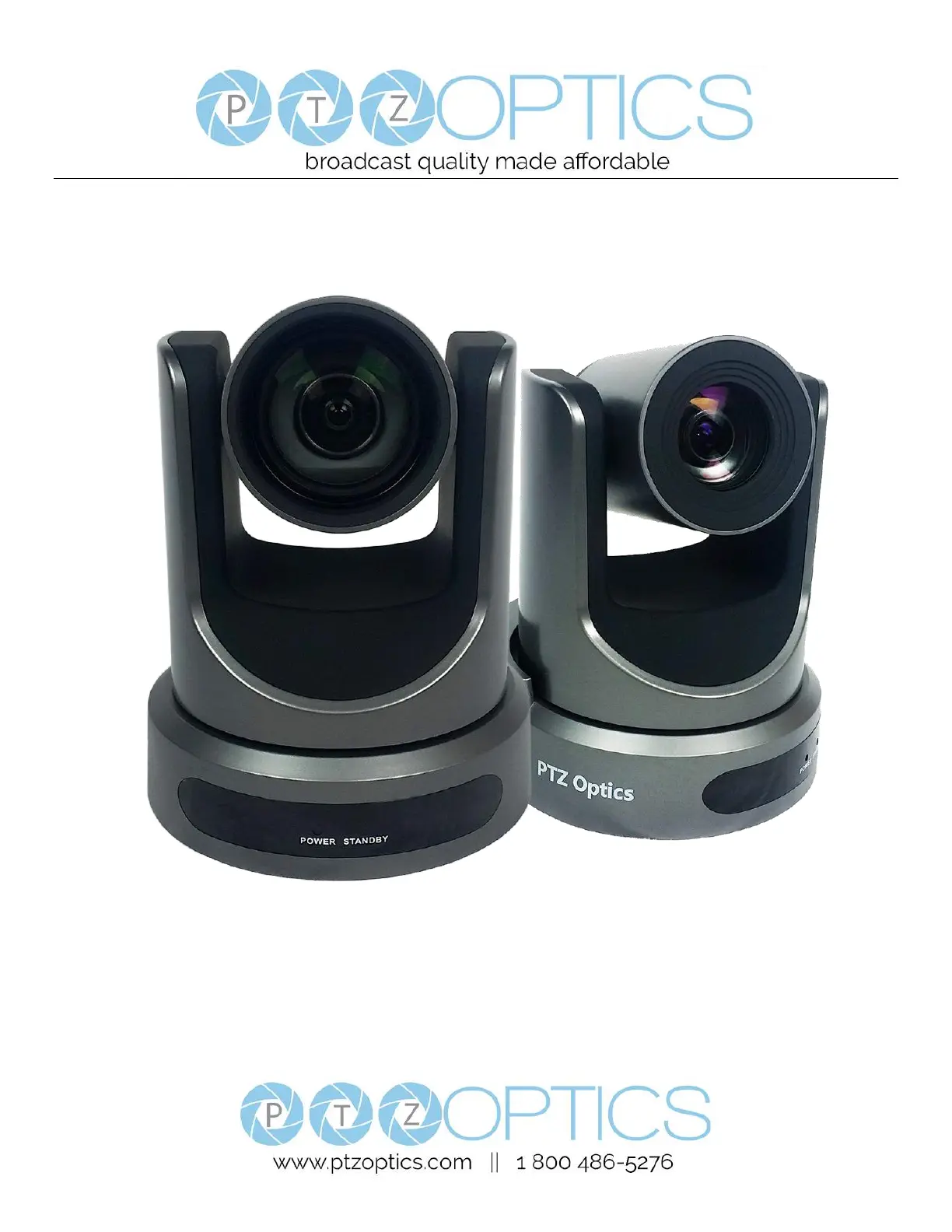

PTZOptics 12X USB (GEN-2)

User Manual

Model Nos: PT12X-USB-GY-G2 & PT12X-USB-WH-G2

V1.4

(English)

Page i of 58

Rev 1.4 7/19

Preface

Thank you for using the USB 3.0 HD Video Conferencing Camera. This manual introduces the function, installation and

operation of the HD camera. Prior to installation and usage, please read the manual thoroughly.

Note: Minimum USB 3.0 System Requirements: i3 Quad-Core

(Recommended: i5 Quad Core or better)

Precautions

This product can only be used in the specified conditions in order to avoid any damage to the camera:

• Don’t subject the camera to rain or moisture.

• Don’t remove the cover. Removal of the cover may result in an electric shock in addition to voiding the warranty.

In case of abnormal operation, contact the manufacturer.

• Never operate outside of the specified operating temperature range, humidity, or with any other power supply

than the one originally provided with the camera.

• Please use a soft dry cloth to clean the camera. If the camera is very dirty, clean it with diluted neutral detergent;

do not use any type of solvents, which may damage the surface.

Note

This is an FCC Class A Digital device. As such, unintentional electromagnetic radiation may affect the image quality of TV in a

home environment.

Produktspecifikationer

Varumärke:	PTZ Optics
Kategori:	övervakningskamera
Modell:	12X
Vikt:	1380 g
Bredd:	142 mm
Djup:	169 mm
Höjd:	189 mm
Förpackningens bredd:	229 mm
Wi-Fi:	Nej
Ljudformat som stöds:	AAC
Videoformat som stöds:	H.264, H.265, M-JPEG
Videolägen som stöds:	480i, 576i, 720p, 1080i, 1080p
Maximal upplösning:	1920 x 1080 pixlar
Antal kameror:	1
Inbyggd hårddisk:	Nej
Zoomkapacitet:	Ja
Antal HDMI-portar:	1
Strömförbrukning (max):	12 W
Hörlursutgångar:	1
Optisk sensorstorlek:	1/2.7 "
Bildsensortyp:	CMOS
Digital zoom:	32 x
Optisk zoom:	12 x
vitbalans:	Auto, Indoor, Manual, One push, Outdoor
RS-232 port:	1
Grafikupplösningar som stöds:	320 x 240,720 x 480,720 x 576,1024 x 576 (WSVGA),1280 x 720 (HD 720),1920 x 1080 (HD 1080)
Modell:	IP-säkerhetskamera
Fjärrstyrd:	Ja
Progressiv skanning:	Ja
Bithastighet:	128Kbps - 8192Kbp
RS-485-portar:	1
Brusreduceringsteknik:	Ultra 2D noise reduction, Ultra 3D noise reduction
PTZ-protokoll:	Pelco-P/D
Lutningsvinkel:	-30 - 90 °
Produktens färg:	Grå
Låddjup:	229 mm
Vikt inkl. förpackning:	2450 g
Slutartid:	1/30 - 1/10000 s
Formfaktor:	Stifthylsa
Windows-operativsystem som stöds:	Windows 7, Windows 8, Windows Vista, Windows XP
Mac-operativsystem som stöds:	Ja
Typ av ethernet-gränssnitt:	Gigabit Ethernet
Antal LAN (RJ-45) anslutningar:	1
Temperatur vid drift:	-5 - 40 ° C
Temperaturintervall (förvaring):	-20 - 60 ° C
Kamerapanoreringskontroll:	Ja
Placeringar som kan användas:	inomhus
Anslutningsteknologi:	Kabel
Monteringssätt:	Tak
Minimibelysning:	0.5 lx
Brännviddsintervall:	3.5 - 42.3 mm
Största bländarnummer:	2.8
Totalt megapixel:	2.12 MP
Bildfrekvens:	60 fps
Strömmande video:	Ja
Ljuddämpning:	Ja
Vänd och spegla:	Ja
Styrning av bit-hastighet:	Variabel bithastighet (VBR)
Nätverksansluten (Ethernet):	Ja
Stöd för nätverksprotokoll:	TCP/IP, HTTP, RTSP, RTMP, DHCP, Multicast
Likströmsingång:	Ja
Strömkälla av typen:	DC
DC-utgång volt:	12
USB-port:	Ja
Panoreringshastighet:	100 °/sek
Bluetooth:	Nej
Linux operativsystem som stöds:	Ja
PTZ-styrning:	Ja
Synfältsvinkel (FOV):	72.5 °
Lutningskontroll för kamera:	Ja
Minsta bländarnummer:	1.8
DC utgående ström:	1 A
Objektivets betraktningsvinkel, horisontell:	72.5 °
Signal/brusförhållande (SNR):	55 dB
Panoreringsvinkel:	-170 - 170 °
Objektivets betraktningsvinkel, vertikal:	44.8 °
Lutningshastighet:	69.9 °/sek
