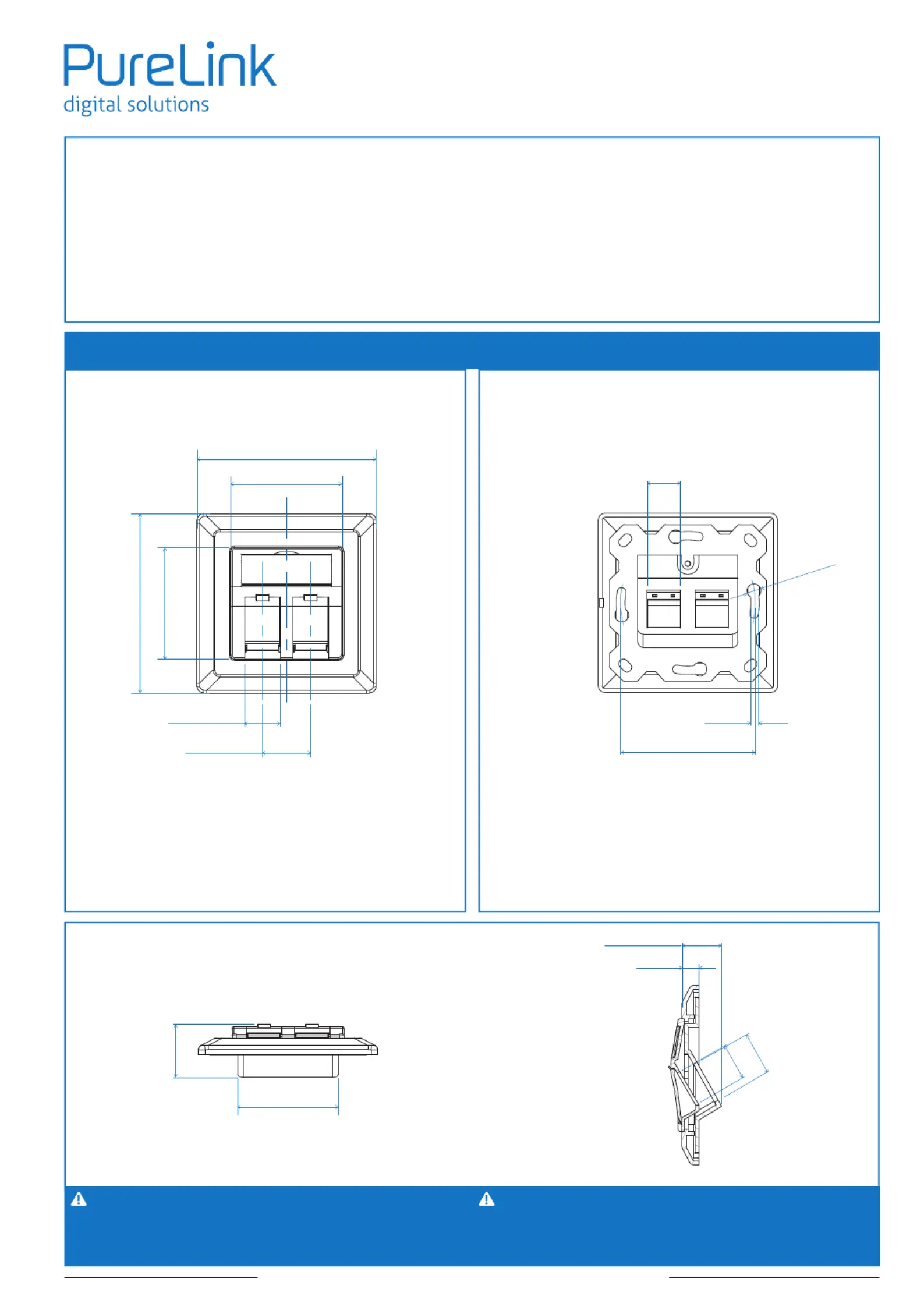

Keystone Wallplate | User Guide

Item No.

MCA210

1.

3.

2.

User Guide

T568A

Pin 1

Color-coding information for

T568A & T568B wiring.

White / Green

Pin 2Green

Pin 3White / Orange

Pin 4Blue

Pin 5White / Blue

Pin 6Orange

Pin 7White / Brown

Pin 8Brown

T568B

Pin 1White / Orange

Pin 2Orange

Pin 3White / Green

Pin 4Blue

Pin 5White / Blue

Pin 6Green

Pin 7White / Brown

Pin 8Brown

Front ViewBack View

Side View

SAFETY INSTRUCTION

Avoid connection errors - read installation instructions carefully before connecting!

Unplug the RJ45 Plug only when without voltage. Unplugging of device under voltage

(e.g. POE) may damage the contacts. Only be installed by qualified personnel. The safety

requirements must be observed.

SICHERHEITSHINWEIS

Anschlussfehler vermeiden - vor dem Anschluss Montageanleitung sorgfältig lesen!

Ziehen des RJ45 Steckers nur bei Geräten ohne Spannung. Ausstecken unter Spannung

(z.B. POE) kann zu Schäden an den Kontakten führen! Die Installation ist nur von Fachpersonal

durchzuführen. Hierbei sind Sicherheitsanforderungen zu beachten.

PureLink GmbH | Von-Liebig-Str. 10 | 48432 Rheine | Germany | www.purelink.de

50mm

80mm

50mm

15.9mm

21.5mm

80mm

15mm

4-Ø6mm

60mm

3.8mm

45mm

24mm

7.5mm

17.6mm

19mm

16mm
