Pyle PT210 Bruksanvisning
Läs gratis den bruksanvisning för Pyle PT210 (14 sidor) i kategorin mottagare. Guiden har ansetts hjälpsam av 21 personer och har ett genomsnittsbetyg på 4.9 stjärnor baserat på 11 recensioner. Har du en fråga om Pyle PT210 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/14

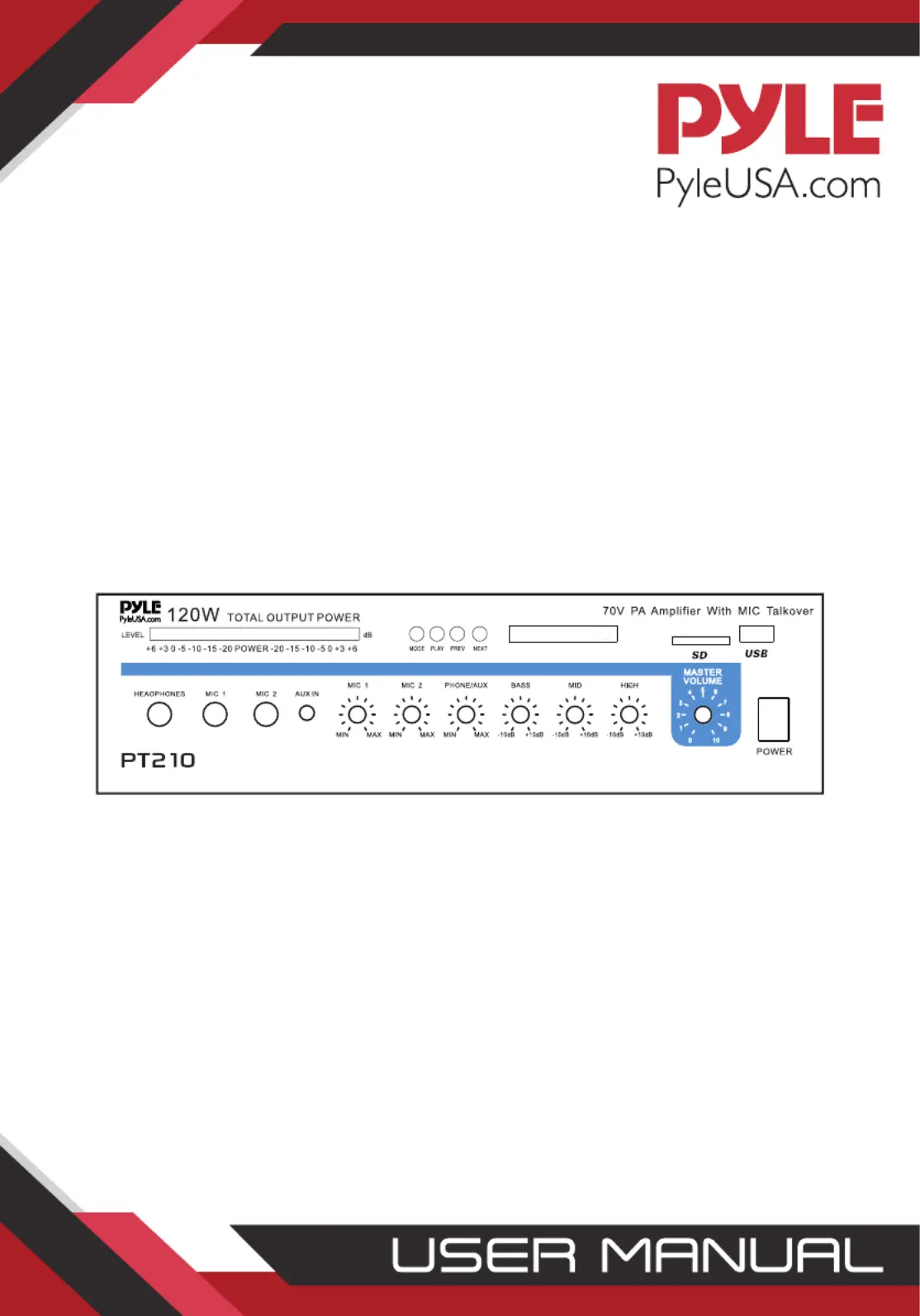

120 Watt Microphone PA Mono Amplifier
with USB/SD/FM/ Wireless BT
PT210
70V Output & Mic Talkover
www.PyleUSA.com
2
INTRODUCTION
Your New PYLE PT210 PA AMPLIFIER gives you the power and versatility you
need in a professional sound system. The amplier's wide frequency response
makes it suitable for amplifying music or vocal program material. It can be used
for live bands, oce paging systems, public announcements, or a variety of
other installations. Please read this manual throughly before you attempt to
set up and use the amplier. It contains a range of installation suggestions as
well as instructions to ensure safe usage. Installed properly, you can expect
years of trouble-free service from this product.
FEATURES AND CONTROLS
FRONT PANEL
REAR PANEL
1. POWER SWITCH: Press to switch the power unit ON or OFF.
2. Connect a pair of stereo headphones for private listening or Phone Jack:
cueing (monitoring) sound prior to “airing” it.
1106 532
4 14 13 11 12
8 97
17
15
18 19 20 21 22
16
www.PyleUSA.com
3
3. MIC 1 & MIC 2 Jack: Allows you to connect up to two 6.35mm type microphone.
4. LED Level Display Meter
5. Three Input Sources Mixing Controls: Controls the sound level for each of the
audio input sources.
PHONO/AUX: Select and connect an alternative high level (AUX/CD) or low
level (PHONO) audio sound source.
6. AUX-IN: Input to connect an external audio device
7. Increases or reduces the bass frequencies of the signalBASS:
8. Increases or reduces the mid-low frequencies of the signalMID KNOB:
9. Increases or reduces the high frequenciess of the signalHIGH KNOB:
10. MASTER VOLUME: Controls the overall volume of the amplier
11. SD Card Input
12. USB Flash Drive Input
13. Displays the output level and selected inputLED Display:
14. MODE, PLAY, PREV and NEXT Function Control buttons:
• MODE Button: For audio selection like WIRELESS BT/SD/LINE IN
• PLAY/PAUSE BUTTON: Play and Pause control button
• PREV/NEXT: Quick backward or next song
15. Voltage Selector: Select the voltage of AC power input source. The amplifer
has selectable input voltage from 110V/60Hz which is the standard in USA and
CANADA. You can also switch the input voltage to 230V/50Hz for EUROPEAN
operation. Please make sure the switch is in the proper position before operating
otherwise severe damage will result which is not covered by the warranty.
Please also replace the fuse with proper rating in this situation.
16. Push-Terminal Connectors: Let you easily connect speaker wires directly to
the ampliers.
17. AC INPUT
18. Unswitched AC Accessory Outlet: 300W MAX.
19. PHONO and AUX/CD Input Selector: Lets you select the input source you
want to connect to the amplier.
20. You can connect a low level audio input source, such as a PHONO Input Jack:
magnetic cartridge turntable to the L PHONO and R PHONO jacks.
21. PHONO and AUX/CD Input Selector: Lets you select the input source you
want to connect to the amplier.
22. Allows you to connect another PT210 to this jack to double the MIX BUS Jack:
size of your PA system.
