Radial± Smart Sheet

Catapult ± a n a l o g a u d i o s n a k e

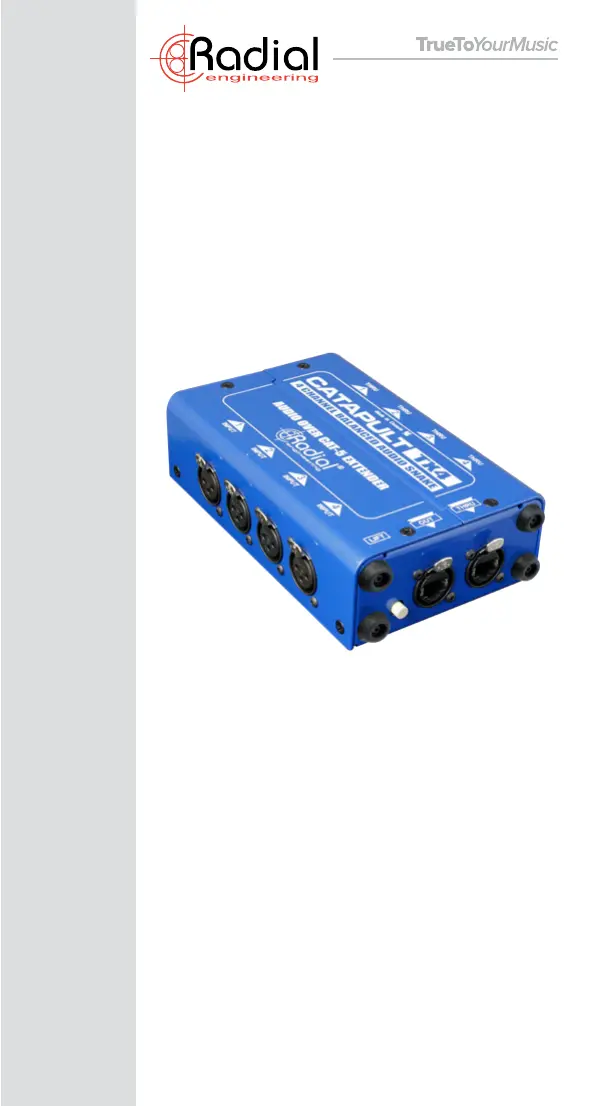

The Catapult RX4 and TX4 act like a typical four-channel analog audio snake; they allow

you to send mic or line-level signals from one location to another without signal loss, noise,

or interference, and without any digital audio conversion needed. What makes the Catapult

system unique is that it utilizes Cat 5 Ethernet cable, which is widely available, lightweight,

and economical. Simply connect a shielded Cat 5 cable between any two Catapult modules

and they will use the analog conductors in the cable to deliver four balanced audio lines to

any destination.

Features

• Three analog stereo inputs for keyboards

• Digital USB connection for laptop soft-synth

• Sustain footswitch and switchable effects loop

• Balanced XLR outputs for the PA and monitor

outputs for stage

Benets

• Allows you to easily interface your laptop and

soft-synth

• Eliminates the need to carry a large mixer

• Separate control for stage lets you adjust

signal as needed

• Transformer isolation eliminates hum and

buzz from ground loops

Cool Stuff

• Built-in sustain footswitch eliminates the need

to carry one

• Effects loop footswitch lets you activate delay

when soloing

• Connect MIDI gear and controllers with your

laptop

• Can be used as a high quality 24bit/192kHz

recording interface

RJ45 OUTPUT – Standard Ethernet

connection for Cat 5 cable used to send

audio to the Catapult RX module.

XLR THRU – Thru output of

XLR inputs with optional mic or

line-level transformer isolation.

Using the Catapult as a sub snake on stage:

Cleaning up the stage and lowering setup times have become

essential components in production. Use the Catapult to create zones

on stage for quick deployment.

Six Models to Choose From:

Catapult modules are available in six configurations,

with the option for mic-level or line-level transformers

to split & isolate your signals at either the transmit or

receive end of the audio snake.

Model: Part No:

TX4 Transmit Module R800 8022 00

RX4 Receive Module R800 8025 00

TX4M (Mic-level transformers) R800 8023 00

RX4M (Mic-level transformers) R800 8026 00

TX4L (Line-level transformers) R800 8024 00

RX4L (Line-level transformers) R800 8027 00

BUMPER – Used to protect the

Ethernet connectors and ground

lift switch from damage.

RJ45 THRU – Parallel connection

from XLR outputs used to feed

additional Catapult modules.

GROUND LIFT – Lifts the Cat

5 cable ground path to help

eliminate ground loop noise.

XLR INPUTS – Four inputs for

connection to balanced mic or

line-level analog audio sources.

STEEL CHASSIS –

14-gauge steel housing

with carrying handle.

Using the Catapult as a 4-channel mic splitter:

Use the Catapult TX4M to split the mics between the monitor desk and

front of house with Eclipse transformer isolation to deliver a noise-free

signal, saving hours of tedious trouble shooting.
