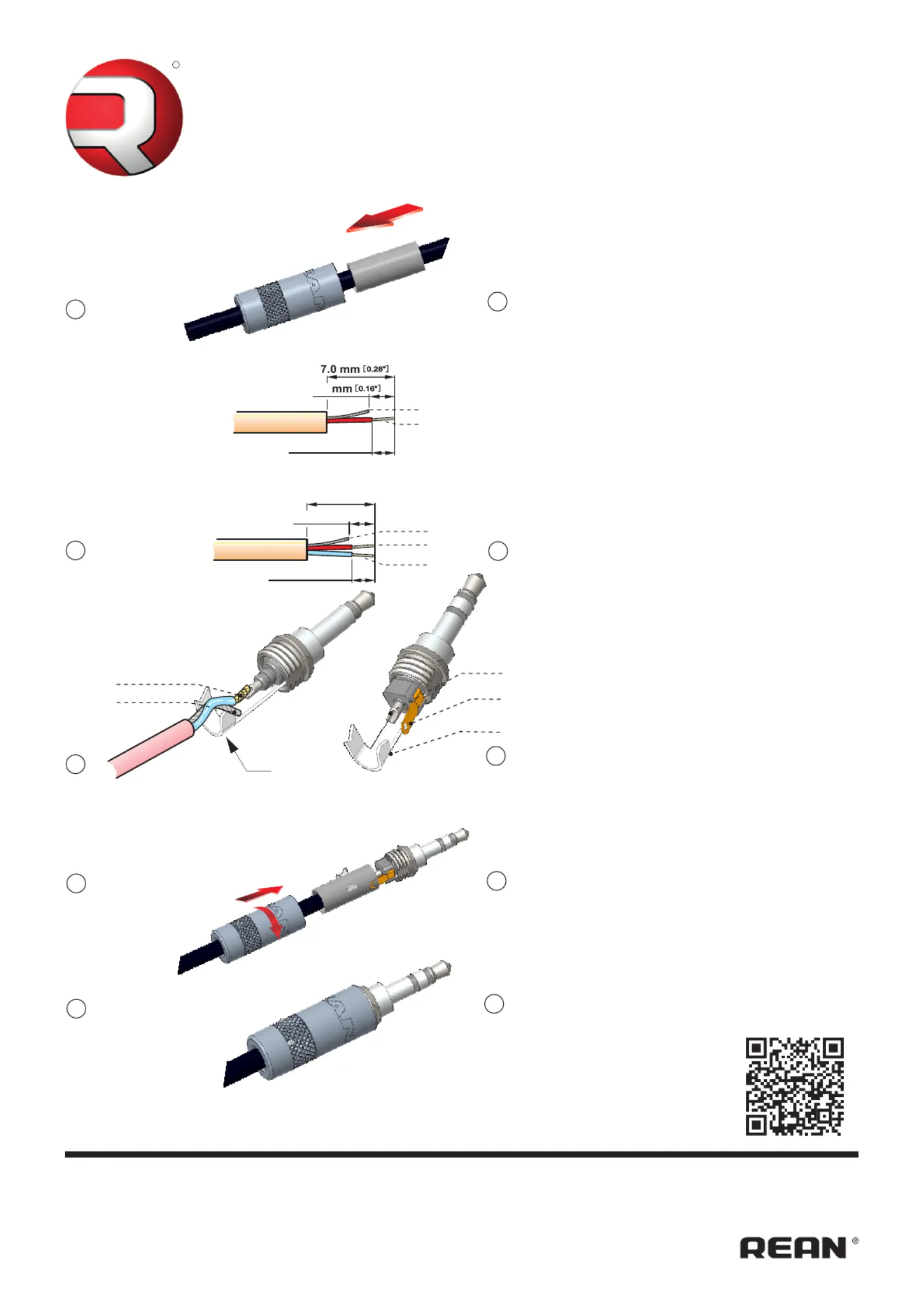

Slide the boot and tube onto the cable.
Prepare cable as shown.
Solder the wires and clamp the cable.
Slide the boot and tube up to the thread and
tighten it.
Finish
A
B
C
D
A
B
C
3.5mm Plugs NYS Series:
Find more details on
www.rean-connectors.com
ASSEMBLY INSTRUCTION
NYS226/NYS2313.5mm Plugs NYS Series
|
Draft. Nr.: NCN 023 Update: 2021-07-30
II
www.rean-connectors.com
NeutrikUSA Inc. USA T:+1704/972 3050 F:+1704/438 9202
NeutrikAG LI T: +423/2372424 F:+423/232 53 93
Neutrik VertriebsGmbHDE/NL/AT/DK T:+498131/280890 F:+498131/280830
()
Neutrik UK Ltd. UK T:+441983/811441 F:+441983/811439
Neutrik Trading Ltd. CN T:+0574/8825 0833 F:+0574/88265000
Neutrik Hong KongLtd.HK T:+852/2687 6055 F:+852/2687 6052
Neutrik France FR T:+33 1/4131 6750 F:+33 1/4131 0511
Neutrik Tokyo Ltd. JP T:+81 3/3663 4733 F:+81 3/3663 4796
Data subject to change without prior notice. 2021 REAN. is registered trademark of Neutrik AG. ALL RIGHTS RESERVED.
®®
©REAN
R
D
Sleeve
Ring
Tip
NYS226
NYS231
Ring
Tip
4.0
3.0 mm
Tip
Sleeve
Sleeve
[
[
[
[[]
]
]
]]
0.12"
0.12"
0.12"
0.12"0.12"
[
[
[
[[]
]
]
]]
0.12"
0.12"
0.12"
0.12"0.12"
7.0 mm
4.0 mm
3.0 mm
[
[
[
[[]
]
]
]]
0.28"
0.28"
0.28"
0.28"0.28"
[
[
[
[[]
]
]
]]
0.16"
0.16"
0.16"
0.16"0.16"
Sleeve
Tip
E
E
Cable O.D.
2.0 - 4.5 mm
[0.08 - 0.18"]
Cable clamp
NYS226
NYS231
Produktspecifikationer
| Varumärke: | Rean |
| Kategori: | ej kategoriserat |
| Modell: | NYS231 |
| Material: | Nickel, Zinc |
| Produktens färg: | Silver |
| Temperatur vid drift: | -25 - 70 ° C |
| Anslutning: | 3,5 mm |
