Sida 1/2

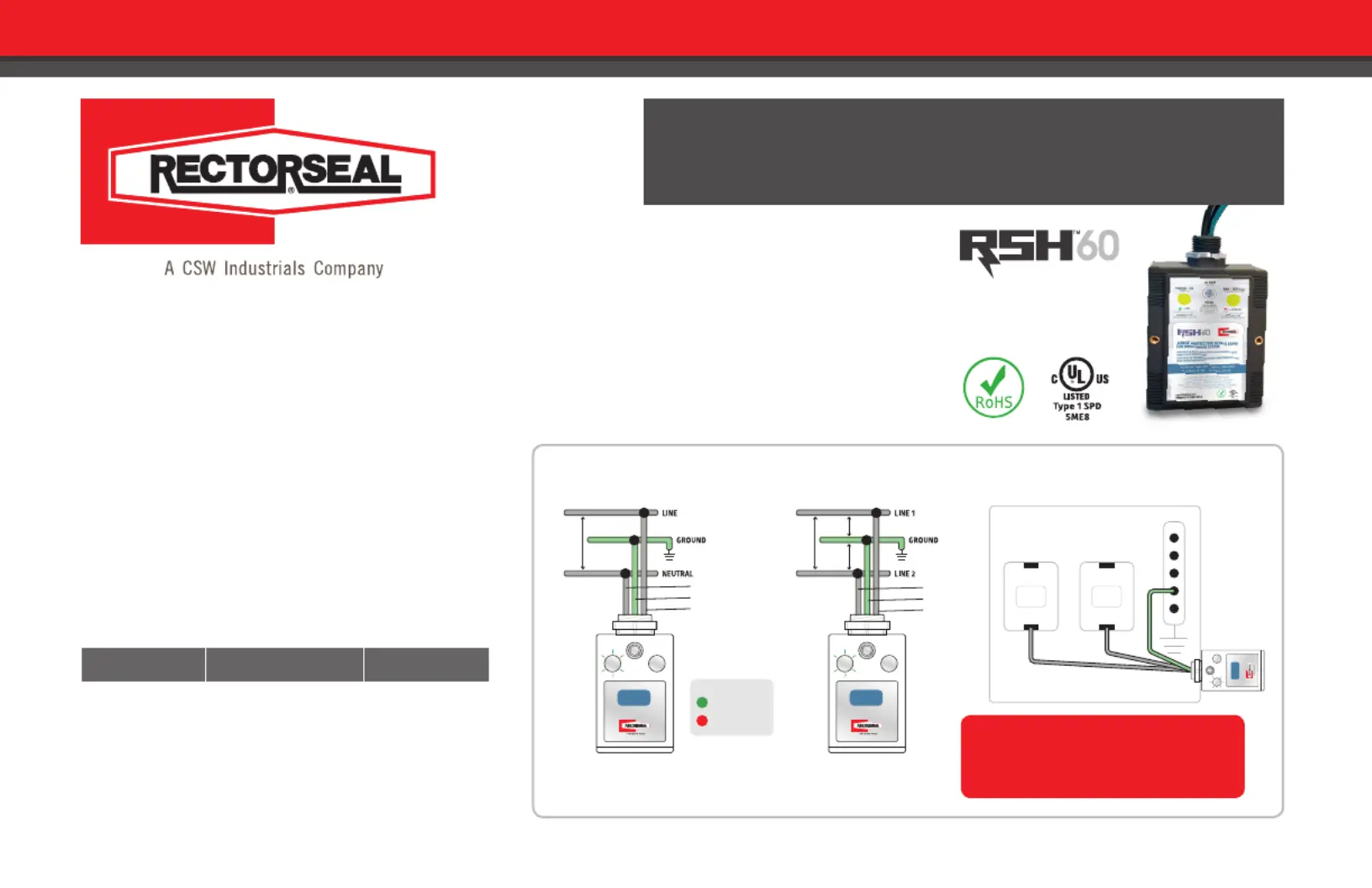

I N S T A L L A T I O N I N S T R U C T I O N S
Device Ratings
Normal Voltage
Per Leg
Max. Operating Voltage
(MCOV) Per Leg
Max. Discharge
Current (IMAX)
120 VAC 150 VAC 60k A
Para instrucciones en español visite www.rectorseal.com
Technical Support Call 1-800-648-6802
All surge protection devices require a good ground connection for effective operation
Installation
1. To assure proper installation, measure the voltage on
each phase and ensure the correct device is installed.
2. Turn off power to the circuit where surge protector is to
be installed.
3. Mount device to keep conductor length as short as
possible. Cut wires to length and connect to circuit per
wiring diagram below avoiding sharp bends or looping.
4. Reinstall covers, restore power and confirm diagnostic
LED is illuminated.
240 VAC DIAGRAM
Split-Phase System: 1 Ph, 2W + G
240 VAC 2POLE DISCONNECT
DIAGRAM
Black Black
Green
Ground
GREEN - OK RED - REPLAC E
RSH-60
120 VAC DIAGRAM
Single-Phase System: 1 Ph, 2W + G
ALTERNATIVE WIRING METHOD:
This SPD can be also be installed by splicing
into the wires of the WIP, within the disconnect
box or by using a double lug adapter.
BLACK
GREEN
BLACK
120 VAC
Diagnostic Operations
GREEN LED ON =
Syste protectm ed
RED LED ON =
Replace Device
GREEN - OK RED - RE PLACE
RSH-60
240 VAC
120 VAC
120 VAC
BLACK
GREEN
BLACK
GREEN - OK RED - RE PLACE
RSH-60
Surge Protective Device (SPD) for Single-Phase
System 120/240 VAC Type 1
