Montage- en gebruikershandleiding
Voor het begin van alle werkzaamheden de handleiding
lezen!

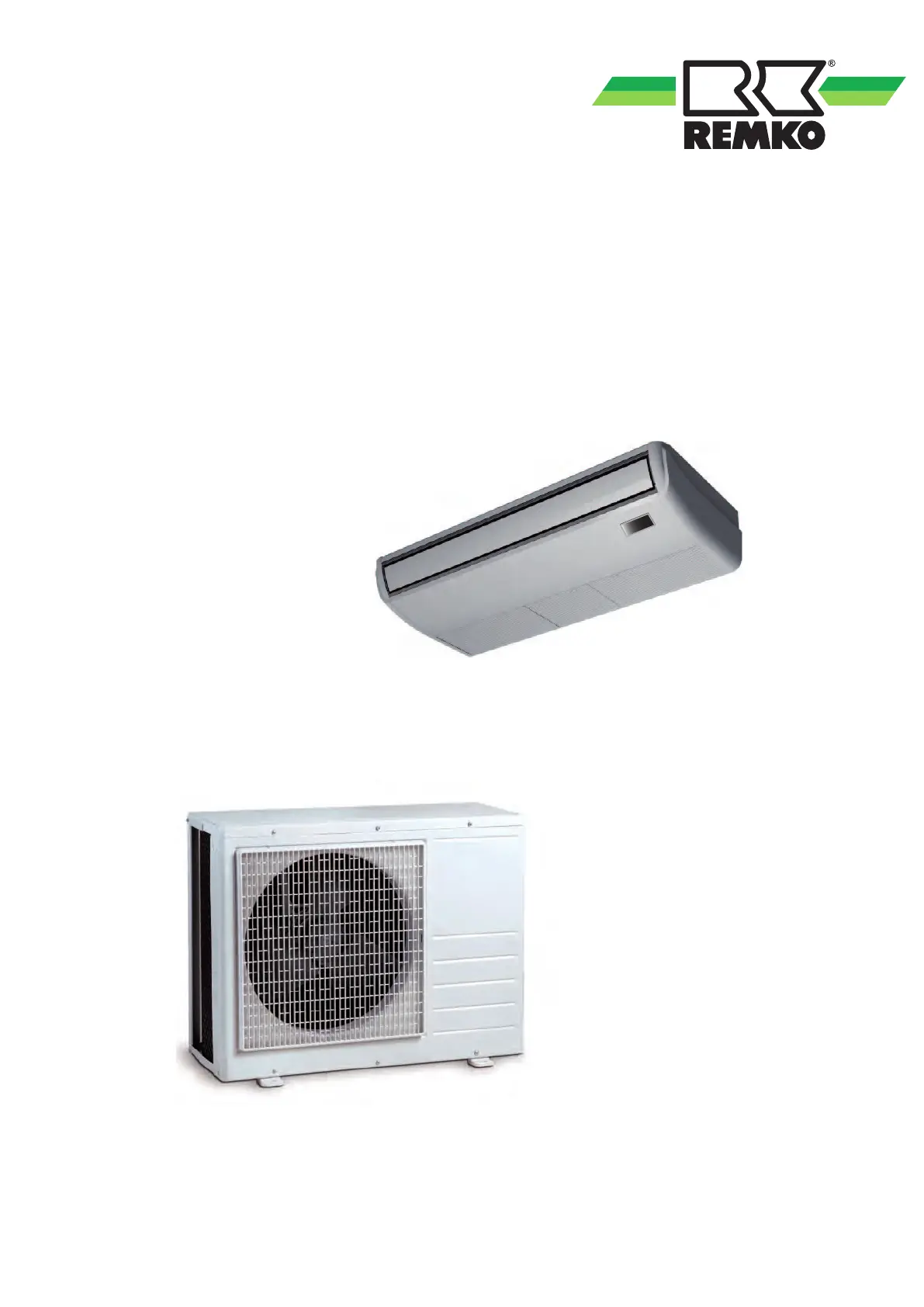

REMKO RXT...DC
RXT 522 DC, RXT 682 DC, RXT 1052 DC, RXT 1402 DC
Inverter wand-plafondunit in split-uitvoering
0038-2014-12 Versie 3, nl_NL
Montage- en gebruikershandleiding (vertaling van het origi-
neel)
Vóór het in bedrijf nemen / gebruik van dit apparaat deze
installatiehandleiding zorgvuldig lezen!!
Deze handleiding maakt deel uit van het apparaat en dient
steeds in directe nabijheid van de opstellocatie resp. bij het
apparaat bewaard te worden.
Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid
voor drukfouten en vergissingen!
Inhoudsopgave
1 Veiligheids- en gebruiksinstructies..................................................................................................... 5
1.1 Algemene veiligheidsvoorschriften.................................................................................................. 5
1.2 Markering van instructies................................................................................................................ 5
1.3 Kwalificaties van het personeel....................................................................................................... 5
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften....................................................... 5
1.5 Veiligheidsbewust werken............................................................................................................... 6
1.6 Veiligheidsvoorschriften voor de exploitant..................................................................................... 6
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden..................... 6
1.8 Zelfstandige ombouw en veranderingen......................................................................................... 6
1.9 Bedoeld gebruik.............................................................................................................................. 7
1.10 Garantie........................................................................................................................................ 7
1.11 Transport en verpakking .............................................................................................................. 7
1.12 Milieubescherming en recycling.................................................................................................... 7
2 Technische gegevens........................................................................................................................... 8
2.1 productgegevens............................................................................................................................. 8
2.2 Apparaatafmetingen 11.....................................................................................................................
2.3 Capaciteitscurven verwarmen en koelen 12.....................................................................................
3 Opbouw en functie 16..............................................................................................................................
3.1 Beschrijving van het apparaat 16.......................................................................................................
4 Bediening 17.............................................................................................................................................
5Montageaanwijzingen voor het vakpersoneel 27..................................................................................
5.1 Belangrijke aanwijzingen voor het installeren 27...............................................................................
5.2 Wanddoorvoeren........................................................................................................................... 27
5.3 Montagemateriaal 27.........................................................................................................................
5.4 Keuze van de installatielocatie 28.....................................................................................................
5.5 Minimale vrije ruimte 30.....................................................................................................................
5.6 Aansluitvarianten........................................................................................................................... 30
5.7 Olieretourmaatregelen 30..................................................................................................................
6 Installatie 31..............................................................................................................................................
6.1 Installatievoorbereidingen 31.............................................................................................................
6.2 Installeren binnenunit 31....................................................................................................................
6.3 De koudemiddelleidingen aansluiten 32............................................................................................
6.4 Extra instructies voor het aansluiten van de koudemiddelleidingen.............................................. 34
6.5 Controle op lekkages 34....................................................................................................................
6.6 Koudemiddel bijvullen 35...................................................................................................................
7 Condensaataansluiting en gewaarborgde afvoer 35............................................................................
8 Elektrische aansluiting 37.......................................................................................................................
8.1 Algemene instructies 37.....................................................................................................................
8.2 Aansluiten van de binnenunit 37........................................................................................................
8.3 Aansluiten van de buitenunit 38.........................................................................................................
8.4 Elektrisch aansluitschema............................................................................................................. 38
8.5 Elektrisch schema 40.........................................................................................................................
9 Vóór de inbedrijfstelling 47.....................................................................................................................
10 Inbedrijfstelling 47...................................................................................................................................
11 Uit bedrijf nemen 49.................................................................................................................................
3
12 Verhelpen van storingen, klantenservice, foutanalyse 50...................................................................
12.1 Verhelpen van storingen en klantenservice 50................................................................................
12.2 Storingsanalyse binnenunit 53.........................................................................................................
12.3 Storingsanalyse buitenunit 55.........................................................................................................
12.4 Weerstanden van de temperatuursensoren 64................................................................................
12.5 Weerstanden van de heetgassensoren 65......................................................................................
13 Reiniging en onderhoud 67.....................................................................................................................
14 Illustratie van het apparaat en onderdelenlijsten 69.............................................................................
14.1 Apparaatafbeelding binnenunits.................................................................................................. 69
14.2 Reserveonderdeellijst binnenunits 70..............................................................................................
14.3 Apparaatafbeelding buitenunit 71....................................................................................................
14.4 Reserveonderdeellijst buitenunit 72.................................................................................................
15 Index 73.....................................................................................................................................................
REMKO RXT...DC
4
1 Veiligheids- en
gebruiksinstructies
1.1 Algemene veiligheidsvoor-
schriften
Lees de handleiding voor het eerste gebruik van
het apparaat zorgvuldig door. Deze bevat nuttige
tips, instructies en waarschuwingen voor de veilig-
heid van personen en goederen. Het niet opvolgen
van de gebruikshandleiding kan gevaar voor per-
sonen, het milieu, de installatie en tot het verlies
van mogelijke aansprakelijkheid leiden.
Bewaar deze gebruikshandleiding en het koelmid-
delgegevensblad in de buurt van het apparaat.
1.2 Markering van instructies
Deze paragraaf geeft een samenvatting van alle
belangrijke veiligheidsaspecten voor een optimale
persoonlijke bescherming en voor een veilig en
storingvrij bedrijf.
De in deze handleiding gegeven instructies en vei-
ligheidsvoorschriften dienen opgevolgd te worden,
zodat ongelukken, persoonlijk letsel en beschadi-
gingen worden vermeden. Direct aan de apparaten
aangebrachte instructies dienen absoluut te
worden opgevolgd en in goed leesbare toestand te
worden gehouden.
Veiligheidsvoorschriften zijn in deze handleiding
gemarkeerd door bepaalde symbolen. Verder
beginnen de veiligheidsvoorschriften met bepaalde
signaalwoorden die de aard van de risico's aan-
geven.
GEVAAR!
Bij het aanraken van spanningvoerende delen
bestaat direct levensgevaar door een stroom-
stoot. Beschadiging van de isolatie of van com-
ponenten kan levensgevaarlijk zijn.
GEVAAR!
Deze combinatie van symbool en signaalwoord
wijst op een direct gevaarlijke situatie die de
dood of zwaar letsel tot gevolg heeft, als deze
situatie niet wordt gemeden.
WAARSCHUWING!
Deze combinatie van symbool en signaalwoord
wijst op een mogelijk gevaarlijke situatie die de
dood of zwaar letsel tot gevolg kan hebben, als
deze situatie niet wordt gemeden.
VOORZICHTIG!
Deze combinatie van symbool en signaalwoord
wijst op een mogelijk gevaarlijke situatie die
gering of licht letsel tot gevolg kan hebben en
die materiële schade of aantasting van het
milieu kan veroorzaken, als deze situatie niet
wordt gemeden.
AANWIJZING!
Deze combinatie van symbool en signaalwoord
wijst op een mogelijk gevaarlijke situatie die
materiële schade of aantasting van het milieu
kan veroorzaken, als deze situatie niet wordt
gemeden.
Met dit symbool wordt gewezen op nuttige tips,
adviezen en informatie over hoe een efficiënt
en storingsvrij bedrijf gewaarborgd kan
worden.
1.3 Kwalificaties van het personeel
Het personeel voor de inbedrijfstelling, bediening,
het onderhoud, de inspectie en de montage dient
over de betreffende kwalificaties voor deze werk-
zaamheden te beschikken.
1.4 Gevaren bij het niet-opvolgen
van de veiligheidsvoorschriften
Het niet opvolgen van de veiligheidsvoorschriften
kan zowel gevaar voor personen opleveren als
voor het milieu en voor apparatuur. Het niet-
opvolgen van de veiligheidsvoorschriften kan
leiden tot het verlies van iedere aanspraak op
schadevergoeding.
In detail kan het niet-opvolgen van de voorschriften
bijvoorbeeld de volgende risico's opleveren:
5
