INHALT

TABLE OF

CONTENTS

CONTENU INHOUD CONTENIDO CONTENUTO

ERSATZTEILE / REPLACING SPARE PARTS / PIÈCES DÉTACHÉES / RESERVEONDERDELEN /

PIEZAS DE REPUESTO / PEZZI DI RICAMBIO

43540

43541

43542

43543

43544

43545

Ersatzteil-Bestellungen aus den übrigen Ländern werden über die jeweiligen Distributeure abgewickelt. Bitte kontakten Sie Ihren Händler oder Ihren zuständigen Distributeur.

Spare part orders from other countries are processed by the local distributors. Please contact your dealer or responsible distributor.

Les commandes de pièces de rechange en provenance d’autres pays sont traitées par les distributeurs correspondants. Veuillez contacter votre revendeur ou distributeur compétent.

Bestellingen van reserveonderdelen in de overige landen worden afgewikkeld via de betreffende distributeurs. Neem contact op met uw verkoper of de verantwoordelijke distributeur.

Los pedidos de piezas de repuesto desde el resto de países serán tramitados por los distribuidores correspondientes. Póngase en contacto con su comercio o distribuidor especializado.

Gli ordini dei pezzi di ricambio provenienti da altri Paesi vengono gestiti dai rispettivi distributori. Contattare il rivenditore o il distributore locale.

Ersatzteile bekommen Sie im Online Shop unter

www.revell-shop.de

(

)

oder bei Ihrem Händler vor Ort.

Bei Servicefragen steht Ihnen unser Online-Service-Support unter

www.revell-service.de

(

)

zur Verfügung.

Einfach den QR- Code scannen und Sie gelangen zur Service-Support-Seite mit

hilfreichen Tipps und Informationen rund um Ihr Produkt.

QUADROCOPTER

V 01.06

SPEED

LEVEL

HEADLESS

MODE

www.revell-control.de

A subsidiary of Hobbico, Inc. REVELL IS THE REGISTERED TRADEMARK OF REVELL GMBH,

GERMANY. Made in China.

12+

USER MANUAL

23842

GO!

stunt

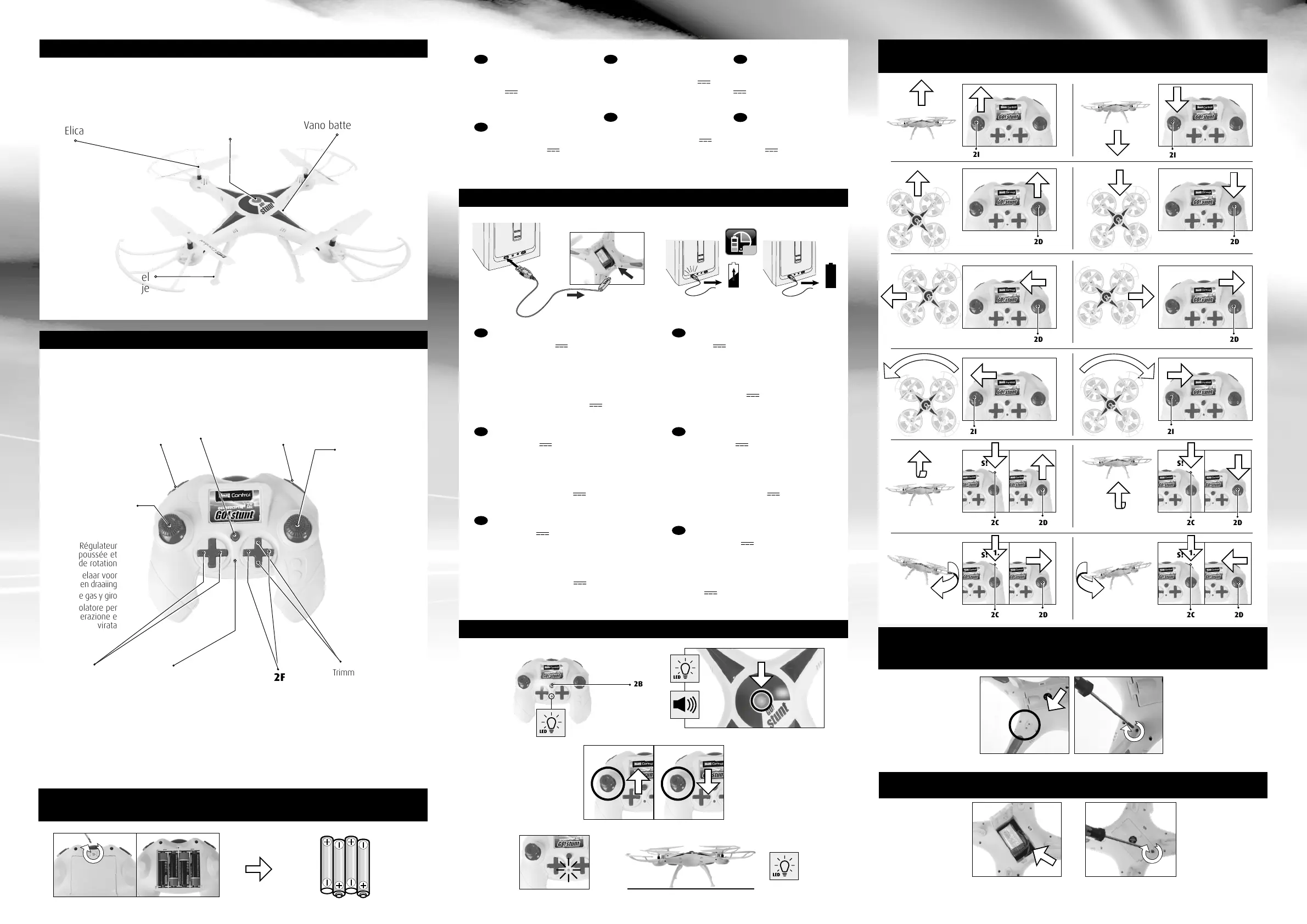

Propeller

Hélice

Propeller

Héclices

Elica

Batteriefach

Battery Compartment

Compartiment à piles

Batterijvak

Compartimento de baterías

Vano batterie

Landekufen

Landing Skid

Patins d´atterissage

Landingsgestel

Patines de aterrizaje

Pattini di atterraggio

Regler für Schub

und Drehung

Control for thrust

and rotation

Régulateur

de poussée et

de rotation

Regelaar voor

liftkracht en draaiing

Palanca de gas y giro

Regolatore per

accelerazione e

virata

ON/OFF-Schalter

ON/OFF switch

Interrupteur ON/OFF

ON/OFF-schakelaar

Interruptor ON/OFF

Interruttore ON/OFF

Trimmung für Vor/Zurück

Trim for forward/backwards

Compensateur de vol en

avant/en arrière

Trimregeling voor

vooruit/achteruit

Trimado de vuelo hacia

delante/detrás

Compensazione per

direzione

in avanti e indietro

Regler für

Vor/Zurück

und Seitwärts

Control for

Forward/

Reverse and

Banking

Régulateur de

déplacement

avant/arrière

et latéral

Regelaar voor

voor-/achteruit en

zijwaarts vliegen

Palanca de

vuelo hacia

delante/detrás y

vuelo lateral

Regolatore per

movimento

avanti/indietro e

laterale

Trimmung für Seitwärts

Trim for banking

Compensateur de vol en

translation latérale

Trimregeling voor zijwaarts

Trimado de vuelo lateral

Compensazione per direzione

laterale

2G 2F

Batterien/Akkus

für die Fernsteuerung:

Stromversorgung:

DC 6 V Batterien:

4 x 1,5 V “AA”

(nicht mitgeliefert)

Batterijen voor

de zender:

Voeding: DC 6 V

Batterijen: 4 x 1,5 V

«AA» (niet meegeleverd)

Batteries for the

transmitter:

Power supply: DC 6V

Batteries: 4 x 1.5 V “AA”

(not included)

Baterías de la

emisora:

Alimentación: DC 6 V

Baterías: 4 x 1,5 V «AA»

(no incluidas)

Piles de la

télécommande :

Alimentation : DC 6 V

Piles : 4 x 1,5 V “AA”

(non fournies)

Batterie per il

radiocomando:

Alimentazione:

DC 6 V Batterie:

4 x 1,5 V “AA”

(non fornite)

4 MODELL/ MODEL/ MODÈLE/ MODEL/ MODELO/ MODELLO

150

min.

60-70

min.

Batterien/Akkus für das Modell:

Stromversorgung:

Nennleistung: DC 3,7 V / 380 mAh /

1,4 Wh LiPo Batterie

(integriert)

USB-Ladegerät:

Stromversorgung: DC 5 V über

USB-Port ab 500 mA oder höher

Batteries for the model:

Power supply: Rated output: DC

3.7 V / 380 mAh / 1.4 Wh

rechargeable LiPo battery (included)

USB Charger:

Power supply: DC 5 V

via USB-Port, 500 mA or higher

Batteries du modèle :

Alimentation :

Puissance nominale :

DC 3,7 V / 380 mAh / 1,4 Wh

batterie Li-Po rechargeable (incluse)

Chargeur USB :

Alimentation : DC 5 V via port

USB à partir de 500 mA ou plus

Accu voor de model:

Voeding:

Nominaal vermogen:

DC 3,7 V / 380 mAh / 1,4 Wh

oplaadbare LiPo- accu (inbegrepen)

USB-lader:

Voeding: DC 5 V via een

USB-poort met voeding van

500 mA of meer

Baterías del modelo:

Alimentación:

Potencia nominal:

DC 3,7 V / 380 mAh / 1,4 Wh Wh

batería LiPo recargable (incluida)

Cargador USB:

Alimentación: DC 5 V por medio

de puerto USB a partir de 500 mA

o superior

Batterie per il modello:

Alimentazione:

Potenza nominale:

DC 3,7 V / 380 mAh / 1,4 Wh

batteria LiPo ricaricabile (integrata)

Caricabatteria USB: Alimentazione:

DC 5 V tramite porta USB da

500 mA o superiore

5 START/ START/ DÉCOLLAGE/ START/ INICIO/ START

6 FLUGSTEUERUNG/ FLIGHT CONTROL/ PILOTAGE/ BESTURING/

CONTROL DEL VUELO/ COMANDI DI VOLO

2D 2D

1. 1.

PRESS!

PRESS! PRESS!

PRESS!

2C 2C

LED / LED

Diode/ led

LED / LED

Geschwindigkeitsregler zurücksetzen

Reset speed controller

Réinitialisation du régulateur de vitesse

Snelheidsregelaar terugstellen

Restablecer el regulador de velocidad

Ripristinare le impostazioni iniziali del

regolatore di velocità

Kurzer Druck: Flip-Funktion;/ langer Druck: Headless Mode

Short press: Flip function;/ Long press: Headless Mode

Pression brève : fonction flip ;/ pression prolongée :

Mode headless

Kort indrukken: flipfunctie; lang indrukken: Headless Mode

Pulsación breve: Función flip;/ pulsación larga: Modo sin pantalla

Breve pressione: Funzione flip;/ pressione prolungata Modalità

Headles

Trimmung: Drehung

Trimming: Rotation

Compensation : Rotation

Trim: draaiing

Trimado: Giro

Trim: Rotazione

7 MONTAGE LANDEKUFEN/

LANDING SKID ASSEMBLY/ MONTAGE DES PATINS D’ATTERRISSAGE/ MONTAGE LANDINGS-

GESTEL/ MONTAJE DEL PATÍN DE CARGA/ MONTAGGIO PATTINI DI ATTERRAGGIO

7A 7B

8 BATTERFIEFACH/ BATTERY COMPARTMENT/ COMPARTIMENT À PILES/ BATTERIJVAK/

COMPARTIMENTO DE BATERÍAS/ VANO BATTERIE

8A 8B

3 FERNSTEUERUNG/ TRANSMITTER/ TÉLÉCOMMANDE/

ZENDER/ EMISORA/ RADIOCOMANDO

ON/OFF-Schalter

ON/OFF switch

Interrupteur ON/OFF

ON/OFF-schakelaar

Interruptor ON/OFF

Interruttore ON/OFF

A A
