RSA-3000-X
REV
DESCRIPTION
DATE
APPR
C
CHANGE PIN CONFIGURATION / UPDATED SPECS
09/29/03
JDM
7
066-RG8-000-BN
FERRULE X
1
6
022-30M-001-LX
SMA GASKET
1
5
027-30M-000-CX
RETAINING RING
1
4
012-30M-002-BN
SMA SHELL
1
3
010-30X-015-TX
SMA INSULATOR
1
2
009-30M-024-BG
SMA PIN X
1
1
001-30M-016-BN
SMA BODY
1
ITEM #
PART NUMBER
DESCRIPTION
QTY

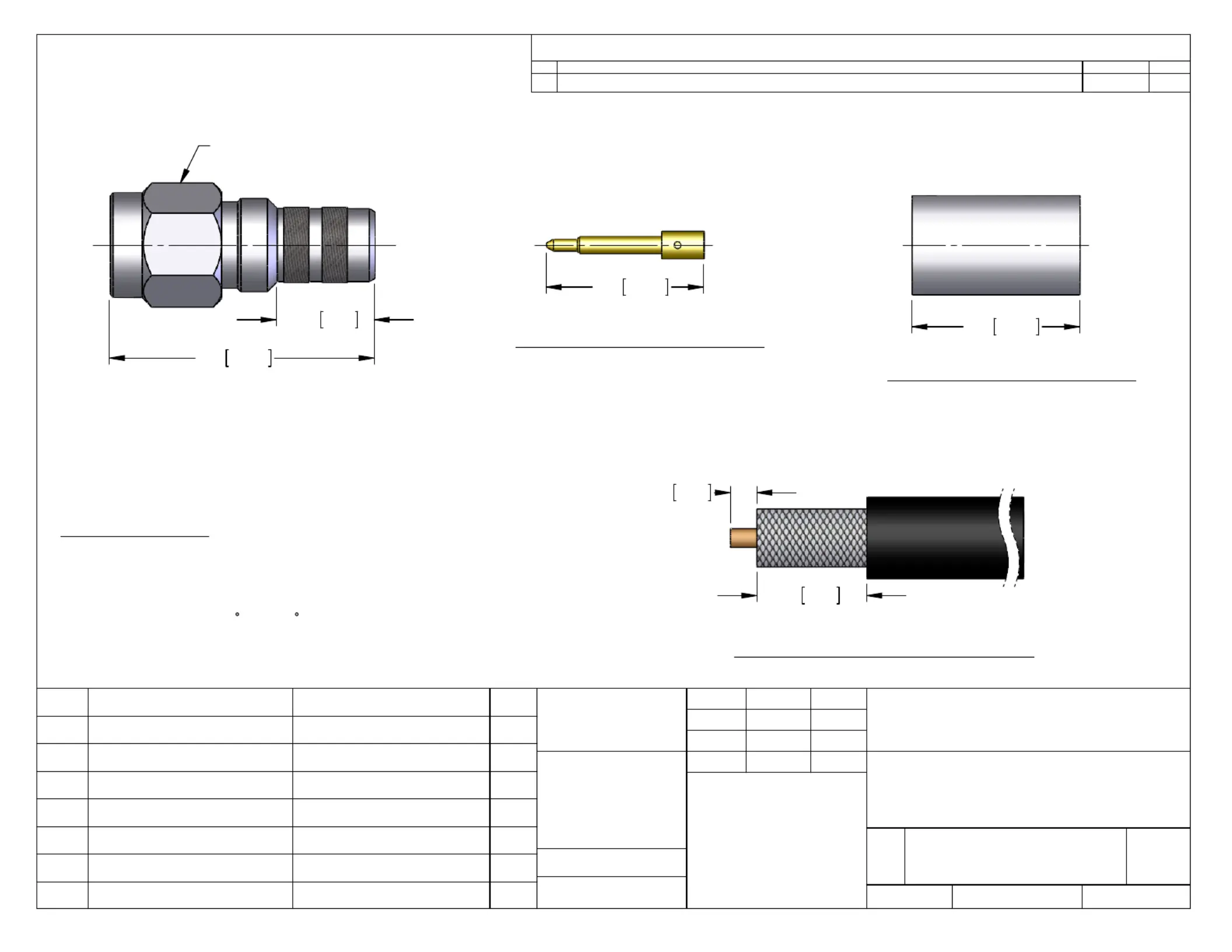

SMA PLUG CRIMP
C
RSA-3000-X
SHEET 1 OF 1
08/27/13
C. ZUNIGA
UNLESS OTHERWISE SPECIFIED:
SCALE: NTS
REV
DWG. NO.
A
SIZE
TITLE:
NAME
DATE
ENG APPR.
CHECKED
DRAWN
1808
X
CODE
CABLE GROUP
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN
THIS DRAWING IS THE SOLE
PROPERTY OF
RF INDUSTRIES. ANY
REPRODUCTION IN
PART OR AS A WHOLE WITHOUT THE
WRITTEN PERMISSION OF RF
INDUSTRIES IS STRICTLY PROHIBITED.
ROHS
COMPLIANT
DIMENSIONS ARE IN INCHES
ALL DIMENSIOS ARE FOR
REFERENCE ONLY
NOTES:
RF INDUSTRIES
7610 MIRAMAR RD. SAN DIEGO, CA. 92126
858-549-6340 FAX 858-549-6345
SPECIFICATIONS:
IMPEDANCE: 50 Ohms
FREQUENCY RANGE: 0-12.4 GHz
VSWR: 1.3 MAX.
WORKING VOLTAGE: 500 V rms Max. @ Sea Level
INSULATION RESISTANCE: 5k M Ohms min.
TEMPERATURE RANGE: -65
C TO 85
C
FOR RG-8/X, BELDEN 9258, MAXRAD M8X-100 &
M8X-1000, MICRO 8/U, REMEE 1600, SAXTON 8315 &
TIMES LMR-240 & LMR-240 ULTRAFLEX CABLE
