1450 Pressure Test Pump Instructions
WARNING
Read these instructions and the warn -
ings and instruc tions for all equipment
and material be ing used before operat-
ing this tool to reduce the risk of seri-
ous personal injury.
SAVE THESE INSTRUCTIONS!
• Use personal protective equipment. Always wear eye pro-
tection to reduce the risk of eye injury.
• Only use with specified fluids. Use with other fluids may
result in personal injury or pump damage.
• Do not over-reach. Keep proper footing and balance at
all times. Proper footing and balance enables better control
of the tool in unexpected situations.
If you have any question concerning this RIDGID
®
product:
– Contact your local RIDGID distributor.
– Visit www.RIDGID.com or www.RIDGID.eu to find your
local RIDGID contact point.
– Contact Ridge Tool Technical Service Department at rtctech-
services@emerson.com, or in the U.S. and Canada call
(800) 519-3456.
Description and Specifications
The RIDGID
®
Model 1450 Pressure Testing Pump is designed
to pressure test a wide range of fluid systems for leaks includ-
ing heating, compressed air, oil, fire sprinkler, and small bore
pipeline systems using water, oil or a mixture of water and
ethylene glycol.
The Model 1450 uses a variable lever-arm design and automat-
ic pressure holding valves to enable the user to easily pressur-
ize the system.
Specifications
Max. Pressure............725 psi (50 Bar)
Piston Volume............2.3 In
3
(37.7 cm
3
)
Outlet Hose
Connection ................
1
/
2
" NPT (marked “N”) or
1
/
2
" BSPP
Outlet Hose Length....72" (1.83 m)
Reservoir Capacity ....3.6 gallons (13.6 liters)
Test Liquids................Water, Oil, Ethylene Glycol
(Viscosities similar to water)
Max. Temperature ......120°F (50°C)
Dimension..................28"x 8.5" x 9.5" (710 x 220 x 240 mm)
Weight .......................14 lbs. (6.4 kg)

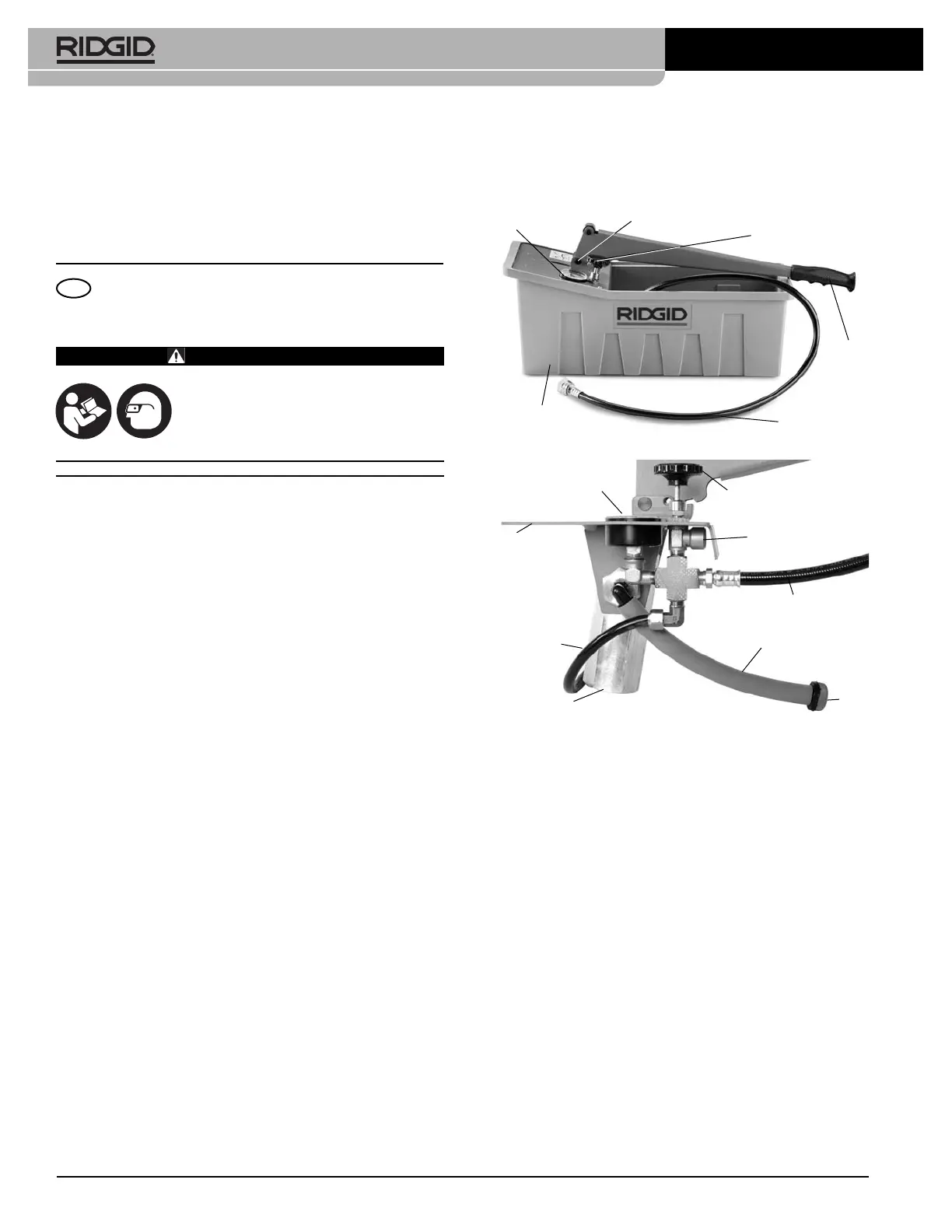

Figure 1 – 1450 Pressure Test Pump
Figure 2 – Pump Components
Inspection/Maintenance
Daily before use, clean equipment, including reservoir, and
handle to aid inspection and improve control. If needed, clean fil-
ter by removing from hose and flushing clean.
Inspect the pump for proper assembly, completeness, binding,
wear or damage. Make sure hose is in good condition with no
fraying, cuts or tears. If any problems are found, do not use until
corrected. Use only identical replacement parts when servicing.
Set-Up/Operation
1. Locate a clear, level, stable location for the pump, other
equipment and the operator.
2. Inspect the system to be tested and determine an appro-
priate connection point and test pressure.
3. Completely fill piping system with liquid. Purge air from sys-
tem.
4. Fill reservoir with enough liquid to cover inlet suction hose.
Only use clean liquids – debris can clog the filter and
damage the pump. Observe applicable safety precau-
tions for the fluids being used.
5. Close pressure relief valve and remove locking pin from
handle.
6. Securely connect outlet hose to the piping system. Do
not sharply bend or kink the hose.
7. Pump liquid into system until desired pressure is reached.
• Use long pump handle strokes to fill system (high vol-
ume, low pressure) Do not use handle extensions.
• Use short pump handle strokes to reach desired pres-
sure (low volume, high pressure).
Closely monitor pressure to avoid exceeding the
test/rated pressure. Pressure above the pump rating of 725
psi (50 Bar) will cause damage to the pump. Typically the nylon
tube
(Figure 2)
will rupture, protecting other system components.
Figure 3 – Handle Strokes
8. Allow unit to stabilize for 15-30 seconds. Pump additional
liquid into system until desired pressure is reached. If
1450 Pressure Test Pump Instruction Sheet
RIDGID
®
890-950-008.10
REV. A
Printed 9/14.
EC40913
Reservoir (Inlet
Hose Inside)
Handle
Pressure
Gauge
Handle
Locking Pin
Pressure
Relief Valve
Outlet Hose
Pressure
Gauge
Top
Cover
Nylon Tube
Cat. #51117
Piston Cylinder
Pressure Relief Valve
Pressurized
Water Outlet
Outlet Pressure Hose
(To System)
Inlet Suction Hose
(From Reservoir)
NOTICE
A. Long Strokes
B. Short Strokes
Filter
NOTICE ! Closely monitor pressure to avoid exceeding the test/rated pressure. Pressure above the
pump rating of 725 psi (50 Bar) will cause damage to the pump. Typically the nylon tube (Figure
2)will rupture, protecting other system components.
2
pressure does not build up, there may be a leak in the sys-
tem or pump.
9. If system has no leaks, the gauge pressure will not drop
during test period (after temperature stabilization).
10. Release pressure by opening relief valve. Always release
pressure before disconnecting hose from system.
11. If exposed to freezing conditions, make sure to purge
water from test pump.
Pompe d’épreuve sous
pression 1450
Traduction de la notice originale
AVERTISSEMENT
Avant d’utiliser cet appareil, et afin
de limiter les risques de blessure cor-
porelle grave, familiarisez-vous avec
les consignes d’utilisation et de sécu-
rité ci-présentes, ainsi que celles
visant l’ensemble du matériel utilisé.
CONSERVEZ CES CONSIGNES !
• Prévoyez les équipements de protection individuelle
appropriés. Portez systématiquement une protection ocu-
laire afin de limiter les risques de lésions oculaires.
• A n’utiliser qu’en présence des liquides spécifiés. La
présence d’autres types de liquide pourrait entraîner des
blessures corporelles ou endommager l’appareil.
• Ne vous mettez pas en porte-à-faux. Maintenez une
bonne assise et gardez votre équilibre à tout moment.
Une bonne assise et un bon équilibre permettront de mieux
contrôler l’appareil en cas d’imprévu.
En cas de questions visant ce produit RIDGID
®
, veuillez :
– Consulter le distributeur RIDGID le plus proche.
– Visiter le site www.RIDGID.com ou www.RIDGID.eu pour
localiser le représentant RIDGID le plus proche.
– Consulter les services techniques de Ridge Tool à rtctech-
services@emerson.com, voire en composant le (800) 519-
3456 à partir des Etats-Unis ou du Canada.
Description et caractéristiques techniques
La pompe d’épreuve sous pression RIDGID
®
1450 sert à la mise
sous pression et vérification d’étanchéité d’une variété de sys-
tèmes hydrauliques comprenant les circuits de chauffage, d’air
comprimé, d’huile, de réseau incendie et de pipelines de faible
section en utilisant de l’eau ou de l’huile, voire un mélange
d’eau et d’alcool éthylique.
La 1450 fait appel à un levier de pompage variable et des
clapets anti-retour automatiques pour faciliter la mise sous
pression du système.
Caractéristiques techniques
Pression maximale ....725 psi (50 bar)
Déplacement
du piston....................2,3 po
3
(37,7 cm
3
)
Raccord
refoulement................
1
/
2
" NPT (marqué « N ») or
1
/
2
" BSPP
Longueur du flexible
de refoulement...........72" (1,83 m)
Capacité du
réservoir.....................3,6 gallons (13,6 l)
Liquides d’épreuve ....Eau, huile, alcool éthylique (viscosités
similaires à celle de l’eau)
Température
maximale ...................120°F (50°C)
Dimensions................28"x 8,5"x 9,5"(710 x 220 x 240 mm)
Poids..........................14 livres (6,4 kg)
Figure 1 – Pompe d’épreuve sous pression 1450
Figure 2 – Composants de la pompe
Inspection et entretien
Nettoyez la pompe, son réservoir et son levier de pompage au
quotidien afin d’en faciliter l’inspection et la manipulation. Au
besoin, retirez le filtre et rincez-le à l’eau courante
Vérifiez l’intégralité et l’assemblage de la pompe, ainsi que
l’absence de grippage, d’usure ou de détérioration. Examinez
le flexible pour signes d’usure de coupure ou de déchirure.
Rectifiez toute anomalie éventuelle avant d’utiliser l’appareil.
N’utilisez que des pièces de rechange identiques aux pièces
d’origine lors de la réparation ou révision de la pompe.
Préparation et utilisation
1. Etablissez un périmètre dégagé, de niveau et stable pour
la pompe, le matériel accessoire et l’utilisateur..
2. Examinez le réseau ciblé afin de trouver un point de rac-
cordement approprié et établir la pression nécessaire.
3. Remplissez le réseau de liquide. Purgez l’air du réseau.
4. Remplissez le réservoir d’une quantité suffisante de liquide
pour recouvrir son tuyau d’aspiration. N’utilisez que du liq-
uide propre afin d’éviter la contamination du filtre et la
détérioration de la pompe. Prenez les précautions de
sécurité applicables au type de liquide utilisé.
5. Fermez le robinet de décompression et retirez la goupille
de verrouillage du levier.
6. Raccordez le flexible de refoulement au réseau. Ne pas
tordre ou plisser le flexible.
Réservoir (tuyau
d’aspiration à l’intérieur)
Levier
Manomètre
Goupille de verrouillage
du levier
Robinet de
décompression
Flexible de
refoulement
Manomètre
Couvercle
Tuyau nylon
réf. 51117
Vérin
Robinet de
décompression
Refoulement d’eau
sous pression
Flexible de refoulement sous
pression (vers réseau)
Tuyau d’aspiration
(depuis réservoir)
Filtre
FR
