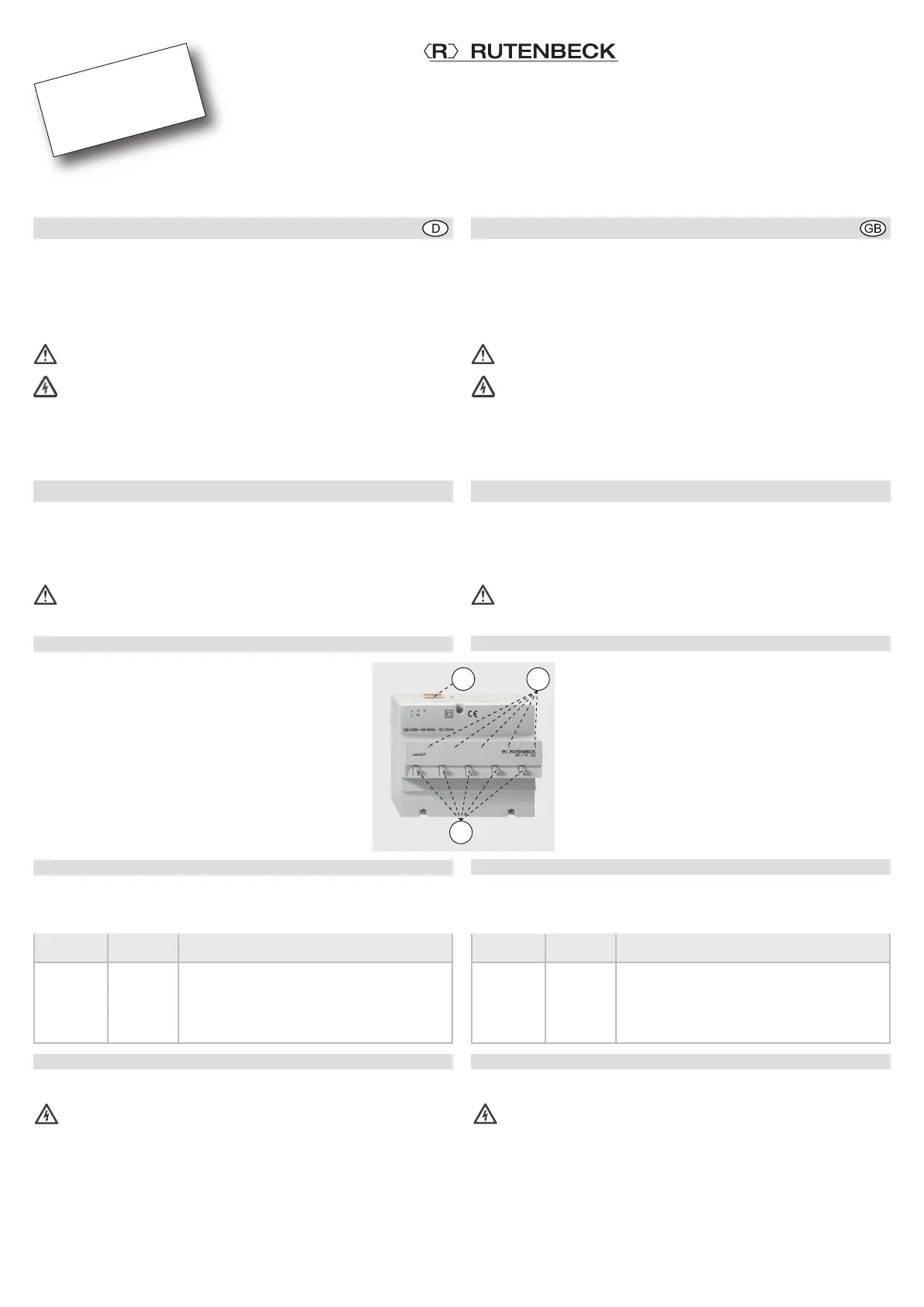

REG-Switch

SR 5TX GB

Montageanleitung / Installation instructions

Safety Information

Legal Information

Please ensure that you read these instructions carefully before commis-

sioning the REG-Switch SR 5TX GB. The correct transport, storage and

installation as well as careful operation and maintenance of the device is

decisive for safe operation of the device.

Power supply

Work to the power supply network may only be per formed by

authorised electricians.

Risk to life from electric current! Ensure that the power supply is

disconnected before performing any assembly work.

Housing temperature

Please observe the permissible operating temperature, do not use the

REG-Switch SR 5TX GB directly next to devices that generate a high

amount of heat (e.g. dimmer).

Intended use

The REG-Switch SR 5TX GB may only be used according to the descrip-

tions contained in the instructions. The device may only be used provided

that it is in a flawless condition and in the stated ambient conditions. Do

not use the device for any other purpose and ensure that it is only

used indoors.

Only use cables that have been certified by the respective man-

ufacturer. Other cables may cause malfunctions or lead to the

destruction of the devices.

General Information

System description

The device is an industrial Ethernet switch to be

installed in electrical installation distributors according

to DIN 43880.

The 230 V connection is made via the replaceable port

(A) with three labelled plug-in contacts.

The REG-Switch SR 5TX GB permits the networking of

up to five devices via the integrated RJ45 connections

that are located beneath the release buttons (C) for the

patch cables.

LED

The device offers three different transfer speeds:

1 Gbit/s, 100 Mbit/s and 10 Mbit/s

The LEDs (B) for the respective RJ45 connection have the following meanings:

Installation

Connection of Power Supply

Danger to life!

Disconnect the main voltage before connection.

The standard five safety rules according to DIN VDE 0105 apply:

1 Disconnect from the power supply

2 Secure against reconnection

3 Check that equipment is dead

4 Earth and short circuit

5 Cover or screen off all live adjacent parts

Sicherheitshinweise

Rechtliche Hinweise

Bitte lesen Sie die Anleitung vor Inbetriebnahme des REG-Switch SR 5TX

GB aufmerksam durch. Ordnungsgemäßer Transport, korrekte Lagerung

und Installation sowie sorgfältige Bedienung und Instandhaltung des Gerä-

tes ist entscheidend für den sicheren Betrieb.

Spannungsversorgung

Arbeiten am Versorgungsnetz dürfen nur von autorisiertem

Elektrofachpersonal ausgeführt werden!

Lebensgefahr durch elektrischen Strom! Bei allen Montagear-

beiten schalten Sie zunächst die Netzspannung frei.

Gehäusetemperatur

Beachten Sie bitte die zulässige Betriebstemperatur, setzen Sie das REG-

Switch SR 5TX GB nicht direkt neben Geräten mit hoher Wärmeentwick-

lung (z. B. Dimmer) ein.

Bestimmungsgemäßer Gebrauch

Das REG-Switch SR 5TX GB darf nur wie in der Anleitung beschrieben

verwendet werden. Es darf nur unbeschädigt und unter den angegebenen

Umweltbedingungen eingesetzt werden.

Betreiben Sie das Gerät zu keinem anderen Zweck und nur in Innen-

räumen.

Verwenden Sie nur vom jeweiligen Hersteller zertifizierte Kabel.

Andere Kabel können Fehlfunktionen verursachen oder zur Zer-

störung der Geräte führen.

Allgemeines

Systembeschreibung

Das Gerät ist ein industrieller Ethernetswitch für den Ein-

bau in Elektroinstallationsverteilern nach DIN 43880.

Der 230 V Anschluss erfolgt über eine abziehbare

Anschlussklemme (A) mit drei gekennzeichneten

Steckkontakten.

Das REG-Switch SR 5TX GB erlaubt die Vernetzung

von maximal fünf Geräten über die integrierten RJ45

Anschlüsse, die sich unterhalb der Entriegelungsknöpfe

(C) für die Patchkabel befinden.

LED

Das Gerät bietet drei unterschiedliche Übertragungsgeschwindigkeiten an:

1 Gbit/s bzw. 100 Mbit/s und 10 Mbit/s

Die LEDs (B) für den jeweiligen RJ45-Anschluss haben folgende Bedeutung:

Installation

Anschließen der Netzspannung

Lebensgefahr! Schalten Sie die Netzspannung vor dem

Anschließen frei.

Beachten Sie bei Arbeiten in und an elektrischen Anlagen die fünf Sicher-

heitsregeln nach DIN VDE 0105:

1 Freischalten

2 Gegen Wiedereinschalten sichern

3 Spannungsfreiheit allpolig feststellen

4 Erden und kurzschließen

5 Benachbarte unter Spannung stehende Teile abdecken.

Technical Support

+49 2355 82-111

[email protected]

Commercial Support

+49 2355 82-137

[email protected]

LEDDauerBedeutung

Grün

leuchtend/

blinkend

- 84 ms

- 170 ms

- 340 ms

Datenverbindung/-verkehr mit 1 Gbit/s

Datenverbindung/-verkehr mit 100 Mbit/s

Datenverbindung/-verkehr mit 10 Mbit/s

LEDDurationMeaning

Green

solid light/

flashing

- 84 ms

- 170 ms

- 340 ms

Data connection/traffic with 1 Gbit/s

Data connection/traffic with 100 Mbit/s

Data connection/traffic with 10 Mbit/s

1

A

C

B
