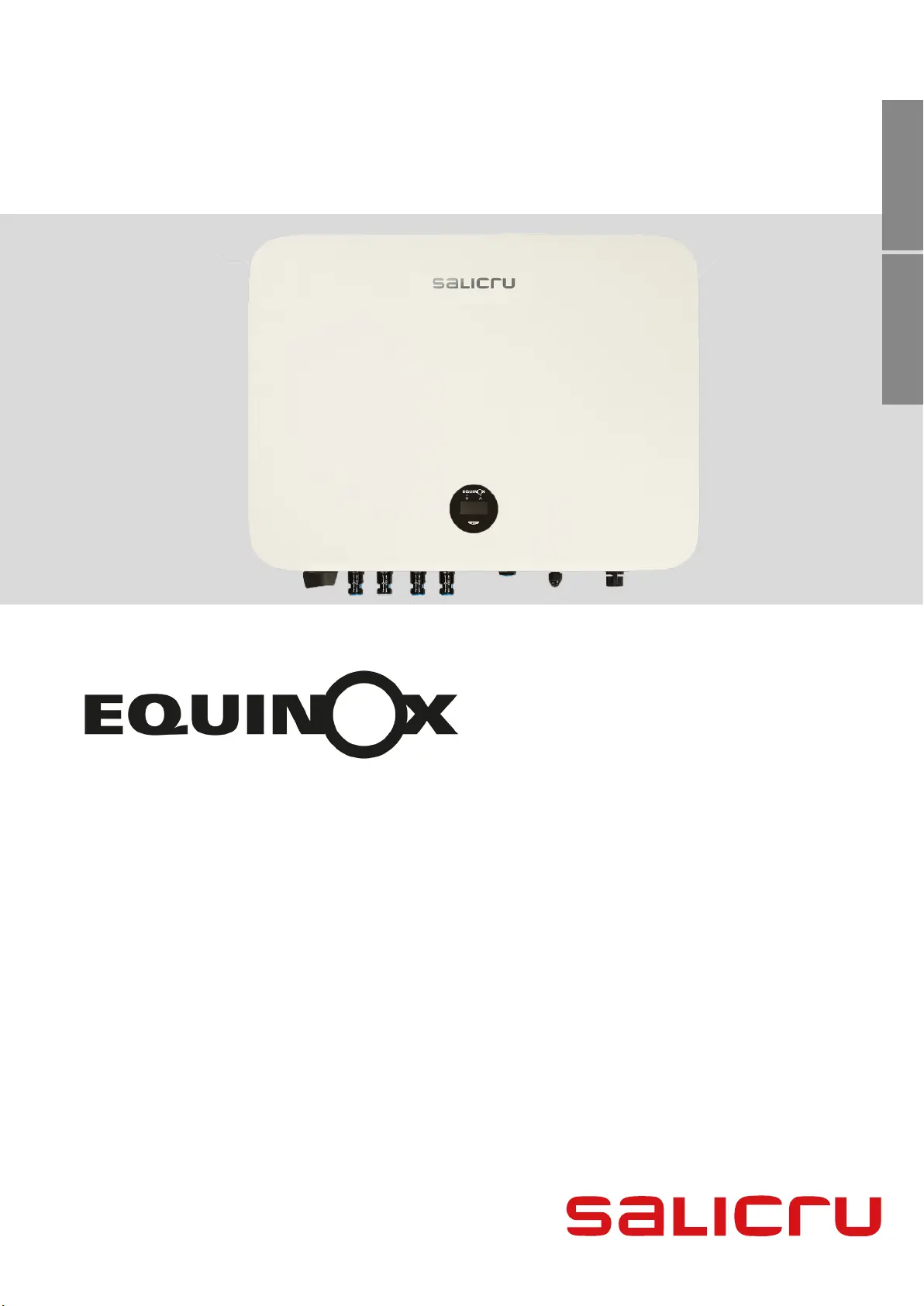

Sida 1/63

EQX2 4002-T, EQX2 5002-T, EQX2 6002-T,

EQX2 8002-T, EQX2 10002-T, EQX2 12002-T,

EQX2 15002-T, EQX2 17002-T, EQX2 20002-T,

EQ X2 25002-T, EQ X2 33004-T, EQ X2 40004-T,

EQX2 50004-T, EQX2 60004-T, EQX2 100010-T

ESEN

MANUAL DE USUARIO

INVERSORES SOLARES TRIFÁSICOS DE CONEXIÓN A RED

SALICRU

Indice General

1. INTRODUCCIÓN.

1.1. CARTA DE AGRADECIMIENTO.

2. INFORMACIÓN PARA LA SEGURIDAD.

2.1. UTILIZANDO ESTE MANUAL.

2.2. NOTAS DE SEGURIDAD.

2.3. CONVENCIONES Y SÍMBOLOS USADOS.

2.3.1. Explicación de los símbolos.

3. ASEGURAMIENTO DE LA CALIDAD Y

NORMATIVA.

3.1. DECLARACIÓN DE LA DIRECCIÓN.

3.2. NORMATIVA.

3.3. MEDIO AMBIENTE.

4. DESCRIPCIÓN DEL PRODUCTO.

4.1. PRESTACIONES BÁSICAS.

4.1.1. Función.

4.1.2. Modelos.

4.1.3. Regímenes de neutro aplicables.

4.1.4. Condiciones de almacenamiento.

4.2. VISTAS.

4.2.1. Equipos 2 MPPT (EQX2 4002-T .. EQX2 25002-T).

4.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 40004-T, EQX2

50004-T y EQX2 60004-T).

4.2.3. Equipos 10 MPPT (EQX2 100010-T).

4.3. INTERFACE DE PANTALLA Y MÓDULO WIFI.

4.4. LISTA DE CONTENIDO.

5. INSTALACIÓN.

5.1. UBICACIÓN.

5.1.1. Ubicación de la instalación.

5.1.2. Distancias de instalación recomendadas.

5.2. PROCESO DE MONTAJE.

5.2.1. Equipos 2 MPPT (EQX2 4002-T .. EQX2 25002-T).

5.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 40004-T, EQX2

50004-T y EQX2 60004-T) y 10 MPPT (EQX2 110010-T).

5.3. CONEXIÓN ELÉCTRICA.

5.3.1. Conexión a tierra externa.

5.3.2. Conexión del campo fotovoltaico.

5.3.3. Conexión de la salida AC.

5.4. INSTALACIÓN DEL DISPOSITIVO DE MONITORIZACIÓN.

5.4.1. Instalación mecánica.

5.5. CONEXIÓN RS485.

5.5.1. Definición de los terminales.

5.5.2. Pasos del cableado.

5.6. ESQUEMA GENERAL DE INSTALACIÓN.

6. ARRANQUE Y PARO.

7. OPERACIÓN DEL SISTEMA.

7.1. ACTUALIZACIÓN DEL FIRMWARE DEL SISTEMA.

7.2. DESCRIPCIÓN DE LAS PANTALLAS.

7.3. MONITORIZACIÓN ON-LINE DE LA INSTALACIÓN.

7.3.1. Descarga y registro de la aplicación "EQX-sun".

7.3.2. Configuración de la instalación (planta) en la aplicación

EQX-sun.

7.3.3. Monitorización "12h" (Día).

7.3.4. Monitorización "24h". (Día y noche).

7.3.5. Funcionamiento de la aplicación EQX-sun.

7.3.6. Pantalla individual de planta.

8. GUÍA DE PROBLEMAS Y SOLUCIONES.

8.1. MENSAJES DE ERROR.

8.2. TROUBLESHOOTING.

8.3. MANTENIMIENTO.

9. CARACTERÍSTICAS TÉCNICAS.

9.1. EQUIPOS DE 2 MPPT.

9.2. EQUIPOS DE 4 Y 10 MPPT.

10. ANEXO. CONFIGURACIÓN DEL MÓDULO

WIFI.

EQX2 INVERSORES SOLARES DE CONEXIÓN A REDMANUAL DE USUARIO

Produktspecifikationer

Varumärke:	Salicru
Kategori:	Solpanel
Modell:	EQX2 20002-T
Produkttyp:	On-grid-växelriktare
Inbyggd display:	Ja
Vikt:	29000 g
Bredd:	550 mm
Djup:	175 mm
Höjd:	410 mm
Typ av laddare:	MPPT
Wi-Fi:	Ja
Certifiering:	Certificate EN 61000-6-2/3, IEC 62109-1/2 / EN 61000-6-2/3, IEC EN UNE 61683, IEC EN UNE 60068-2-1/2/14/30, UNE EN 62116:2014, IEC 61727:2004, UNE 217002:2020, UNE 217001:2020, ISO 9001, ISO 14001, ISO 45001
Material:	Kiselkarbid (SiC)
Uteffekt:	29 A
Lämplig för utomhusbruk:	Ja
Nätspänning:	400 V
Lämplig för inomhusbruk:	Ja
Total harmonisk distorsion (THD):	3 %
Effektfaktor:	0.8
Effektivitet:	98.6 %
Antal faser:	3
RS-485-portar:	1
Startström:	180 V
Uteffektkapacitet (max):	22 kVA
Effektivitet (EU):	98.2 %
Föroreningsgrad:	2/3
Överspänningskategori:	CAT II
Produktens färg:	Black, White
Skärmtyp:	OLED
Monteringsbar på väggen:	Ja
Enkel installation:	Ja
Effekt skyddsfunktioner:	Överspänning
Temperatur vid drift:	30 - 60 ° C
Intervall för relativ operativ luftfuktighet:	0 - 100 %
Internationellt skydd (IP) kod:	IP65
Material, hölje:	Gjuten aluminium
Gränssnittstyp:	MC4
Strömförbrukning (viloläge):	1 W
Ljudnivå Lc IEC:	25 dB
Effektivitet (MPPT):	99.9 %
Antal strängar per MPPT:	2
Typ av isolering:	Transformatorlös
Altitud vid drift:	0 - 4000 m
Kylning typ:	Passiv
Likströmsdriftspänning:	1100 V
Maximal styrka:	20000 W
Utgång, driftspänning (min):	195.5 V
Utgång, driftspänning (max):	253 V
Utfrekvens:	50/60 hz
Solcellsladdning (PV) stöds:	Ja
Maximal ineffekt (likström):	32000 W
MPP-spänningsintervall:	160 - 1000 V
Kortslutningsström per MPPT:	40 A
Antal MPPT (Maximum Power Point Trackning):	2
Maximal ingångsström per MPPT:	30 A
DC-frånskiljare:	Ja
Solcellsingång (PV):	8
