Sida 1/8

GND LIFT

BALANCED OUTPUT

PIN 1 GND

PIN 2 HOT

PIN 3 COLD

BATTERY

MADE IN CHINA

BATTERY

PHANTOM

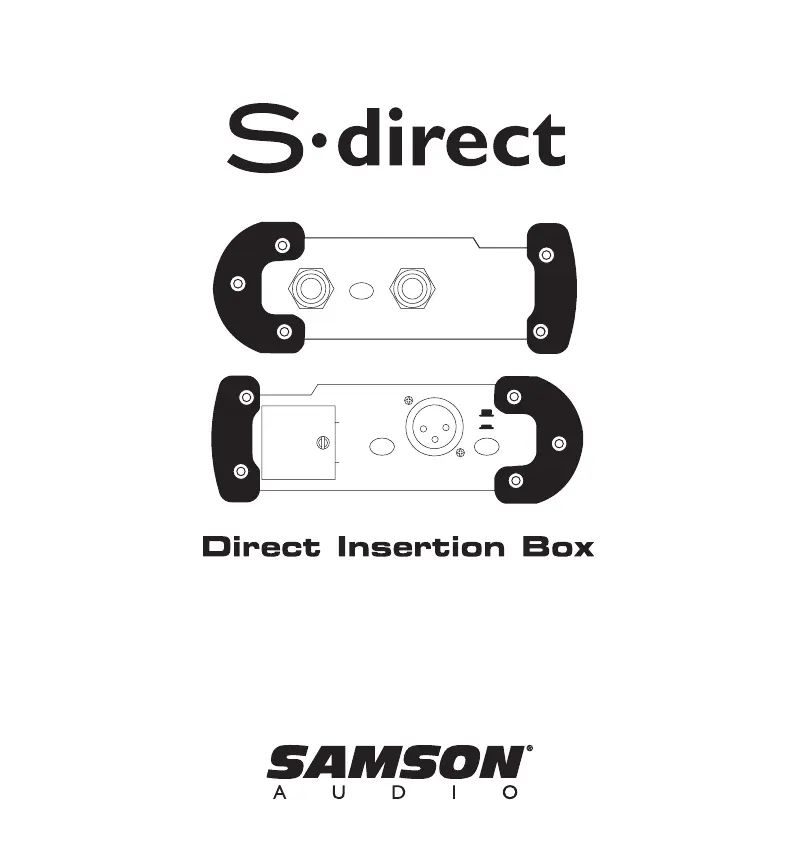

Direct Insertion Box

www.samsontech.com

LEVEL

GTR/SP K

DESIGNED AND ENGINEERED IN THE

UNITED STATES BY SAMSON TECHNO LOGIES

OUTPUT/LINKINPUT

SD100

Table Of Contents

Front and Rear Panel Layout

Powering S direct

Operating the S direct

Direct insertion of an instrument into a PA system 4

High power signals 5

Converting the output of unbalanced devices 6

Specifications

K-TEAM

P R OD U C TI O N

Printed April 2002

Samson Technologies Corp

575 Underhill Blvd.

P.O. Box 9031

Syosset, NY 11791-9031

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: 516-364-3888

www.samsontech.com

S direct Front and Rear Panel Layout

www.samsontech.com

LEVEL

GTR/ SPK

DESIGNED AN D ENG INEERED IN T HE

UNIT ED STATES BY SAMSON TECH NOL OGIES

OUTPUT/LINKINPUT

SD100

1 2 3

GND LIFT

BALA NCED OUTPUT

PIN 1 GND

PIN 2 HOT

PIN 3 COLD

BATTERY

MADE IN CH INA

BATTERY

PHANT OM

4 5 6 7

1 INPUT

- 1/4” input connector

2 LEVEL

- When engaged, the level

is switched from instrument GTR to

amplifier speaker SPR level

3 OUTPUT/LINK

- 1/4” output for pass-

ing the input signal through to a stage

amplifier or monitor system

4 BATTERY COMPARTMENT

- Houses

5 GROUND LIFT

- When engaged, the

ground from the S direct chassis

detaches from the XLR jack

6 BALANCED OUTPUT

- Male XLR

connector.

7 BATTERY/PHANTOM

- Switches S

direct from phantom power to bat-

tery operation.

Powering S direct

The S direct can operate on a single 9 Volt battery or standard 24-48 volt phantom

power. Whenever phantom power is present on the XLR cable that is connected to

the Balanced Output, the S direct will automatically switch to phantom power and

disconnect the 9 Volt battery. The Phantom/Battery switch can be used to turn off the

battery power when the unit is not in use.
