Sida 1/8

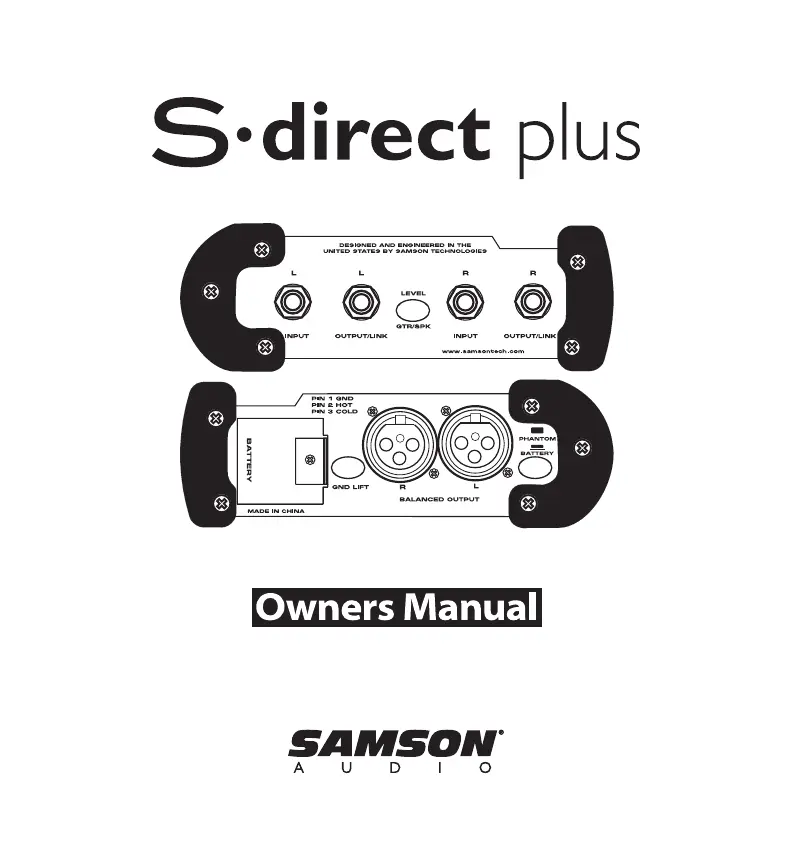

Stereo Direct Insertion Box
--
Table Of Contents
Front and Rear Panel Layout
3
Powering S direct plus
3
Operating the S direct plus
Direct insertion of an instrument into a PA system 4
Converting the output of unbalanced devices 6
High power signals
7
Specifications
8
Copyright 2004, Samson Technologies Corp
Printed April, 2004
Samson Technologies Corp
575 Underhill Blvd.
P.O. Box 9031
Syosset, NY 11791-9031
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: 516-364-3888
www.samsontech.com
S direct Front and Rear Panel Layout
1 LEFT INPUT
- 1/4” input connector
2 LEFT OUTPUT/LINK
- 1/4” output for
passing the input signal through to a
stage amplifier or monitor system
3 LEVEL SWITCH
- When engaged, the
level is switched from instrument GTR to
amplifier speaker SPK level
4 RIGHT INPUT
- 1/4” input connector
5 RIGHT OUTPUT/LINK
- 1/4” output for
passing the input signal through to a
stage amplifier or monitor system
A BATTERY COMPARTMENT
- Houses
a standard 9 Volt Battery
B GROUND LIFT
- When the switch is
engaged, the input ground (
shield)
is disconnected from the S direct
plus circuit ground
C RIGHT BALANCED OUTPUT
- Male
XLR connector
D LEFT BALANCED OUTPUT
- Male
XLR connector
E BATTERY/PHANTOM
- Switches S
direct plus from phantom power to
battery operation
3
Powering S direct plus
The S direct plus can operate on a single 9 Volt battery or standard 24-48 volt phan-
tom power. Whenever phantom power is present on the XLR cable that is connected
to the Balanced Output, the S direct plus will automatically switch to phantom power
and disconnect the 9 Volt battery. In fact, when the Battery switch is in, the S direct
plus will sense the voltage and chose which ever is greater. The Phantom/Battery
switch can be used to turn off the battery power when the unit is not in use.
