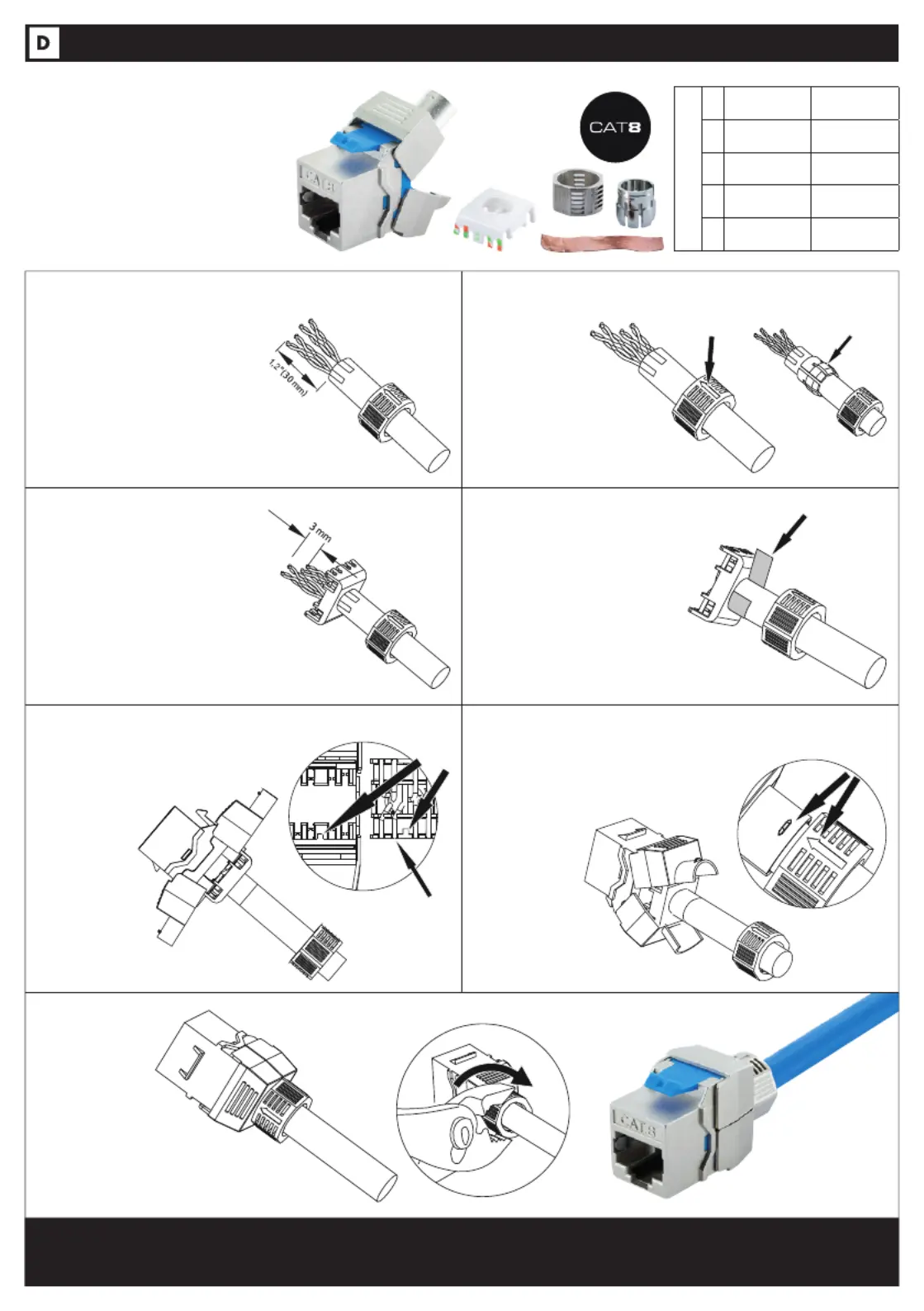

MONTAGEANLEITUNG
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299
www.schwaiger.de | [email protected]
Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr
TIA/EIA
T568A
TIA/EIA
T568B
1
2
Weiß/Grün
Grün
Weiß/Orange
Orange
3
4
Weiß/Orange
Blau
Weiß/Grün
Blau
5
6
Weiß/Blau
Orange
Weiß/Blau
Grün
7
8
Weiß/Braun
Braun
Weiß/Braun
Braun
PIN Belegung
Für RJ45 Stecker, Metall,
werkzeuglos.
Geeignet für Netzwerkkabel
von Ø 5,5 mm bis max. 8,5 mm.
AWG 22/23/24
Bitte verwenden Sie das
Schwaiger Netzwerkkabel
NWKU80xx 058.
NKSS0081_BDA
NKSS0081

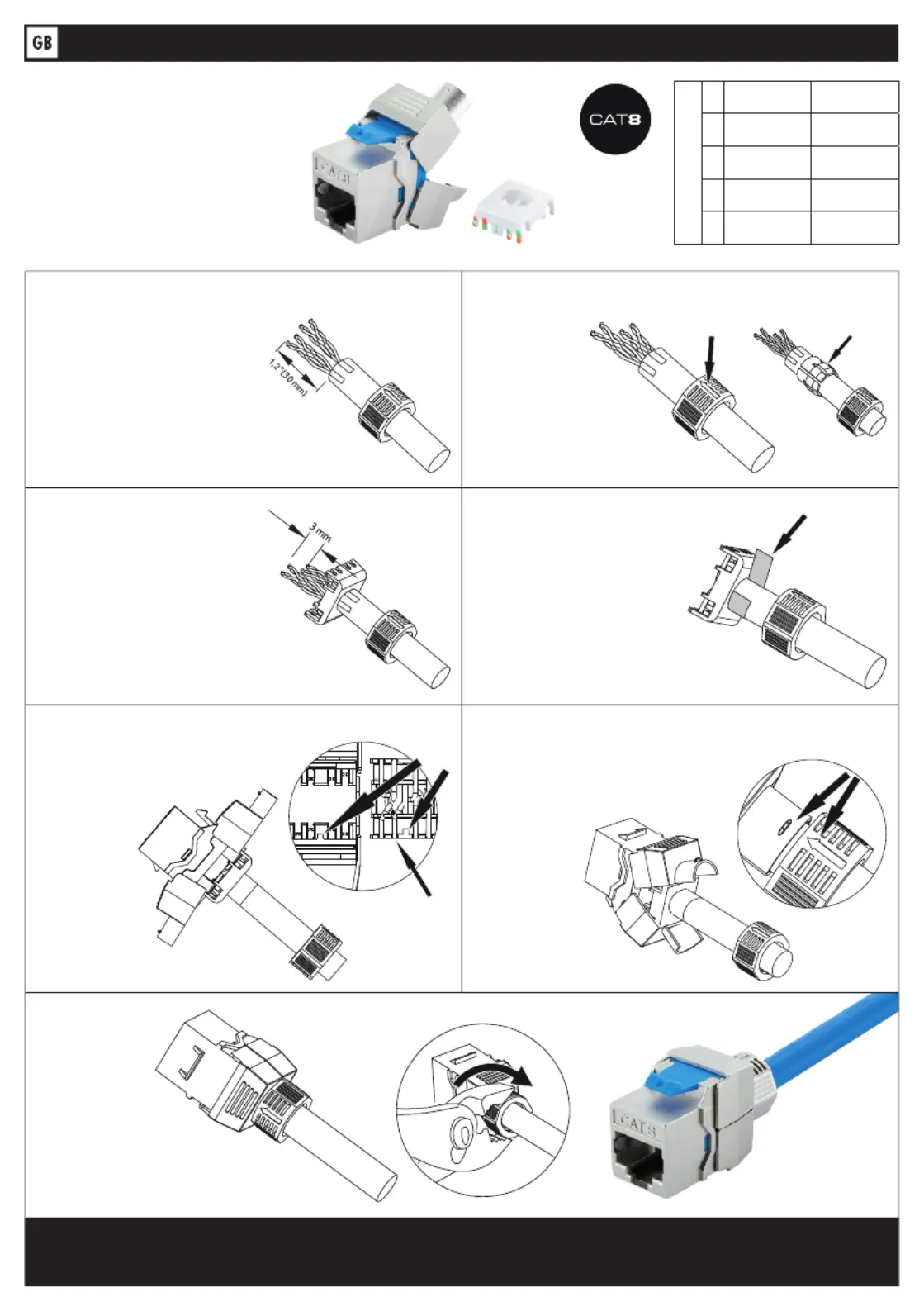

Führen Sie das Kabel in die Ver-
schlusskappe ein und isolieren Sie
30 mm (1,2“) des Kabelmantels
ab. Schieben Sie die äußere Ab-
schirmung zurück. Beachten Sie,
dass der Pfeil der Verschlusskap-
pe nach vorne zeigen muss.
Um das Einfädeln zu erleichtern,
schneiden Sie die Länge der vier
Leitungspaare wie rechts abge-
bildet ab.
Richten Sie die Schlitze der
Drahtkappe aus, decken Sie die
Drahtkappe ab
und drücken
Sie sie vor.
Achten Sie auf
einen sauberen
Schnitt.
Ausrichtung
Ausrichtung
Setzen Sie die
Verschlusskappe
auf und verrie-
geln Sie sie im
Uhrzeigersinn.
Schneiden Sie
die Schirmschicht
jedes Leitungs-
paares ab. Wenn
der Durchmesser
weniger als 6,5
mm beträgt,
sollte die Spann-
hülse hinzugefügt
werden.
Wenn der Durchmesser des Drah-
tes größer als 6,5 mm ist, sollte
die Kupferfolie um den Abschir-
mungsdraht gewickelt werden.
Schließen Sie die hintere Abdeckung
und drücken Sie sie fest.
Achten
Sie auf die
Richtung
Spann-
hülse
Kupferfolie
