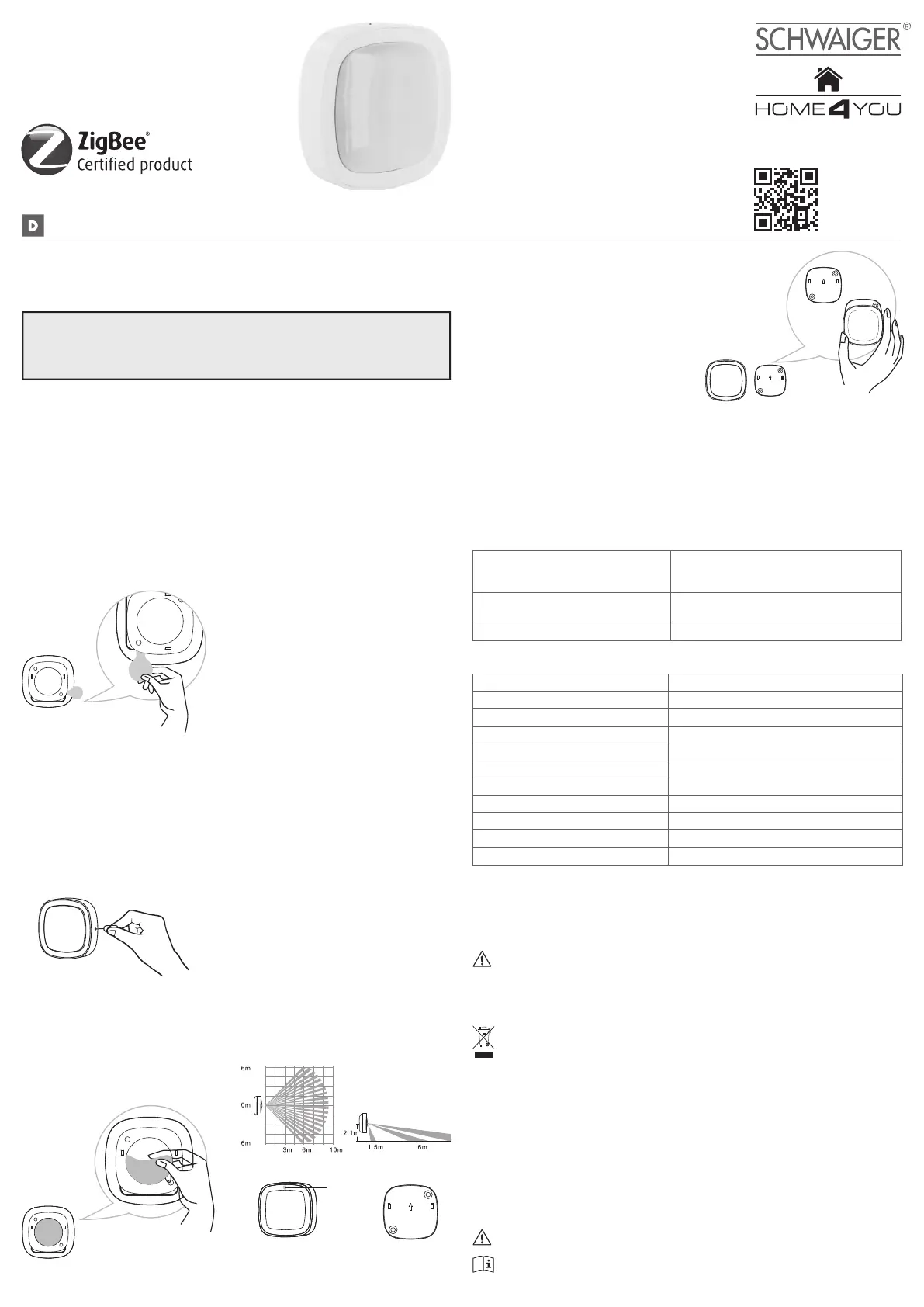

BEDIENUNGSANLEITUNG ZHS21

BEWEGUNGSMELDER

ZHS21

BDA_ZHS21_d

HERSTELLERINFORMATION

Sehr geehrter Kunde,

sollten Sie technischen Rat benötigen und Ihr

Fachhändler konnte Ihnen nicht weiterhelfen

kontaktieren Sie bitte unseren technischen

Support.

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Hotline: +49 (0) 9101 702-199

www.schwaiger.de

homeautomation@schwaiger.de

Herzlichen Glückwunsch und vielen Dank für den Kauf des

Schwaiger Produktes ZHS21. Im Folgenden erhalten Sie

nützliche Hinweise zur Handhabung.

Einbuchen des Bewegungsmelders

Versetzen Sie das Gateway in den Einbuchungsmodus.

Entfernen Sie die Batterieschutzfolie, drücken Sie für 2 Sek. auf die

Netzwerktaste, bis die grüne LED schnell blinkt.

Dies ist ein intelligenter Bewegungsmelder, der auf der ZigBee Wireless Net-

working Technologie basiert. Aufgrund des äußerst geringen Stromverbrauchs

des Bewegungsmelders haben die Batterien eine längere Lebensdauer. Der Be-

wegungsmelder ist ausschließlich für den Einsatz in Innenräumen konzipiert.

Bitte achten Sie bei der Installation des Gerätes darauf, dass der Beweguns-

melder keinen extremen Temperaturschwankungen ausgesetzt ist (z.B. in der

Nähe einer Heizung) und nicht in der Nähe von Gegenständen angebracht wird,

die sich ständig bewegen, z.B. Deckenventilator.

Einbindung

1. Entfernen Sie den Batterieschutz.

Die rote LED-Anzeige leuchtet auf. Sobald die Anzeige erloschen ist,

ist das Gerät einsatzbereit. Dies dauert bis zu 30 Sekunden.

2. Versetzen Sie das Gateway in den Einbuchungsmodus.

Bitte achten Sie darauf, dass bei der Einbuchung des Bewegungs-

melders der Abstand zwischen dem Gateway und dem Sensor nicht

mehr als 0,5 m beträgt.

3. Netzwerk Taste

Netzwerktaste (im Loch) für 2 Sekunden halten bis die grüne LED schnell blinkt,

danach loslassen. Das Gerät wird erkannt und in das Netzwerk eingebunden.

4. Installation des Bewegungsmelders

Wählen Sie den Installationsort aus. Entfernen Sie die Schutzfolie, kleben Sie

die Halterung an die gewünschte Stelle.

5. Setzen Sie den Bewegungsmelder

in die Halterung ein

6. Das Gerät aus dem Netzwerk

entfernen

Versetzen Sie das Gateway in den Ausbu-

chungsmodus, indem Sie im Hauptmenü

auf „Home Installation” und „Gerät hin-

zufügen” klicken. Danach führen Sie ein

Reset durch.

7. Zurücksetzen auf Werkseinstellungen (Reset)

Halten Sie die Netzwerktaste für 5 Sekunden gedrückt, bis die LED langsam

blinkt.

Hinweis: Beim Einbuchen muss sich der Sensor immer im Werkszustand be-

finden.

LED-Anzeige der Geräte

Netzwerk hinzufügen Drücken Sie die Netzwerk-Taste für 2

Sekunden, die grüne LED blinkt

(zweimal pro Sekunde)

Netzwerk verlassen / Reset Die LED-Anzeige blinkt sechs Mal

(einmal pro Sekunde)

Alarm (Sabotageschalter) Rote LED blinkt einmal

Technische Daten

Betriebsspannung DC 3 V (1 x CR123A Batterie)

Standby Strom ≤ 15 µA

Alarm Strom ≤ 30 mA

Erfassungswinkel 90°

Installationshöhe 2,1 m

Erfassungsbereich 8 - 10 m

Umgebungstemperatur -10°C ~ +50°C

Frequenzband 2405-2480 MHz

Sendeleistung <1 mW

Reichweite ca. 15 Meter (je nach Gebäudestruktur)

Abmessungen 65 x 65 x 28,5 mm

Lesen Sie diese Hinweise vor der Installation!

Verwenden Sie das Gerät auf keine andere Weise als im Handbuch

angegeben. Der Hersteller übernimmt keine Garantie für unsachgemäße

Bedienung.

ACHTUNG!

Das Gerät ist kein Spielzeug. Von Kindern und Haustieren fernhalten. Das

Gerät ist nicht reparabel, es darf nicht geöffnet werden.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem

Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, ele-

ktrische und elektronische Geräte sowie Batterien am Ende ihrer Lebens-

dauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Ver-

kaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.

Baterien sind getrennt zu entsorgen. Das Symbol auf dem Produkt, der Bedi-

enungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinie

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanla-

gentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffend-

en Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung

ist unter der folgenden Internetadresse verfügbar: http://download.schwaiger.

Symbolerklärung

ACHTUNG! Mit diesem Zeichen wird auf eine Gefahr hingewiesen.

HINWEIS: Mit diesem Zeichen wird auf wichtige Punkte hingewiesen.

Draufsicht

Sensor

Seitenansicht

Halterung
