Scoan®

 

   

IN TRO DUC TION

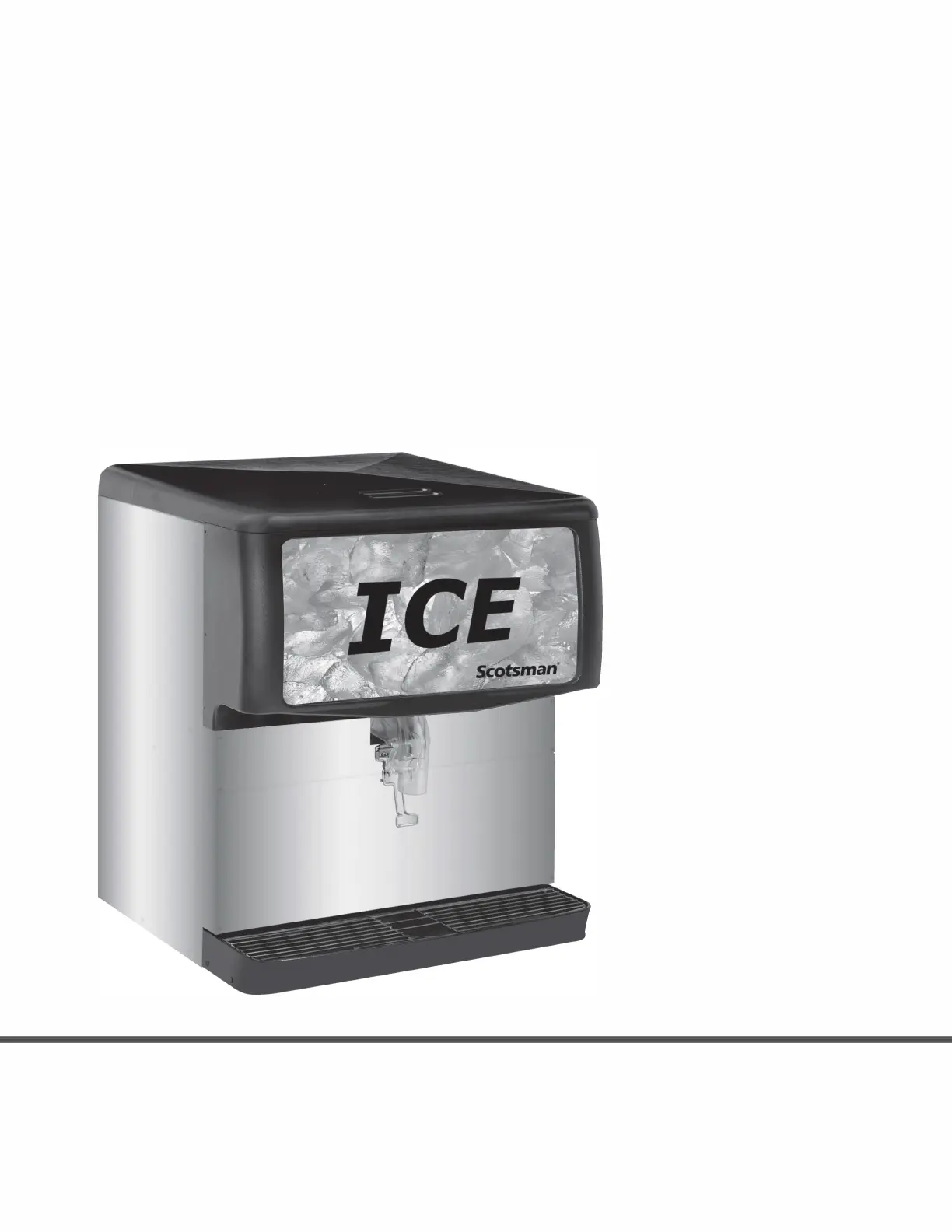

This service manual is intended as a reference for

the installer, user, and service agent of this

Scotsman ice dispenser. It includes the necessary

information to install, start up, operate, clean and

maintain this unit.

This manual contains important information, read it before beginning installation or operation.

Keep it for future reference.

ID150, ID200, ID250

May 2002

Page 1

Table of Contents

IN TRO DUC TION · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 1

SPEC I FI CA TIONS · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 2

FOR THE IN STALLER · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 3

IN STAL LA TION · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 4

WA TER GLASS FILLER KIT · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 5

WA TER GLASS KIT - CON TINUED · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 6

ICE DI VERTER KIT · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 7

ICE DI VERTER KIT · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 8

INI TIAL START UP · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 9

GATE RESTRICTOR PLATE · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 10

CLEANING AND SAN I TIZING · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 11

CLEANING AND SAN I TIZING · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 12

TROU BLE SHOOTING · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Page 13

SPEC I FI CA TIONS

The ID ice dispenser is a machine that stores

manually filled ice in an insulated, sanitary

container; upon demand it dispenses that ice into a

cup or glass.

NOTE: This ice stand is designed to dispense

cubed ice and *Nugget Ice. Flaked ice will not

work.

Scotsman reserves the right to make design

changes and/or improvements at any time.

Specifications and designs are subject to change

without notice.

*Additional

Kits required

ID150, ID200, ID250

June 2016

Page 2

Model Dimensions

w” x d” x h”

Basic

Electrical

Hopper

Capacity

Amps Cup

Clearance

Dispense

Actuation

Method

ID150B-1A 22 x 30 x 35 5/8 150 lb115/60/1 3.0 10” Lever

ID200B-1A 30 x 30 x 35 5/8 200 lb115/60/1 3.5 10” Lever

ID250B-1A 30 x 30 x 39 5/8 250 lb115/60/1 3.5 10” Lever

Note: Dispenser height includes cover (1 5/8”).

Options: Water glass filler kit ( ). Diverter kit for Scotsman Nugget Ice (KWGFID KNUGDIV)

Adapters: Adapters are required for placing an ice machine onto the top of this dispenser. See sales

literature for adapter information.
