Installatie- en bedieningsvoor schriften
Onderhoudsinstructies
Sentry gasboilers
Nederland
nl
Geachte klant,
Dank u voor de aanschaf van dit apparaat.
Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar deze op een veilige plaats voor toekomstig
gebruik.
Om te zorgen voor een voortdurende veilige en goede werking, raden wij aan het product regelmatig te laten onderhouden.
Onze Service en After Sales organisatie kan hierbij helpen.
Wij hopen dat u vele jaren naar tevredenheid gebruik kunt maken van dit product.
3128555 - v.01 - 08092015 Sentry gasboilers
Inhoud
Inhoud
1 Installatievoorschriften ..............................................................................4
1.1 Algemeen.....................................................................................4
1.2 De opstelling van de boiler........................................................................4
1.3 Wateraansluitingen .............................................................................4
1.4 Drukbeveiliging ................................................................................4
1.5 Gasaansluiting.................................................................................5
1.6 Rookgasafvoersysteem..........................................................................5
1.7 Luchttoevoer- en rookgasafvoersysteem, modellen RSC150 en RSC190 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1.7.1 Uitmondingen bovendaks.................................................................5
1.7.2 Uitmondingen in de gevel.................................................................6
1.8 Afvoerbeveiliging (alleen van toepassing op de SEN en BW modellen) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
2 Instructies voor in bedrijf stellen ......................................................................7
2.1 Het vullen van de boiler ..........................................................................7
2.2 In bedrijf stellen ................................................................................7
2.3 Regeling van de watertemperatuur .................................................................8
2.4 Buiten bedrijf stellen.............................................................................8
2.5 Aftappen van de boiler...........................................................................8
3 Onderhoud ........................................................................................9
4 Technische gegevens ..............................................................................10
4.1 Technische gegevens Sentry SEN / BW / RSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2 Technische parameters Sentry SEN / BW / RSC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
5 Afmetingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
6 Bijlagen..........................................................................................13
6.1 Productkaarten Sentry SEN / BW / RSC ..............................................................13
6.2 Pakketkaart ....................................................................................15
6.3 Labels Sentry SEN / BW / RSC .....................................................................16
128555 - v.01 - 080920154 Sentry gasboilers
1 Installatievoorschriften
1 Installatievoorschriften
1.1 Algemeen
De installatie van de boiler dient te geschieden overeenkomstig de
NEN 1078, GAVO laatste versie en eventueel plaatselijk geldende
voorschriften alsmede volgens bijgaande installatievoorschriften,
door een erkend installatiebedrijf.
1.2 De opstelling van de boiler
Plaats de boiler op een vlakke vloer in een vorstvrije ruimte. In de
opstellingsruimte moeten minimaal de volgende afstanden tot een wand,
deur of luik in acht worden genomen:
100 mm rondom het toestel
50 mm rondom de rookgasafvoerleiding.
Plaats de boiler in een ruimte waar, in geval van lekkage aan de tank of
aan de aansluitingen, geen waterschade kan ontstaan aan de directe
omgeving of aan lager gelegen verdiepingen. Indien dit niet mogelijk
is, dient de boiler in een veiligheids-opvangbak met afvoermogelijkheid
geplaatst te worden.
1.3 Wateraansluitingen
De koudwaterleiding wordt aangesloten op de aansluitnippel aan de
bovenzijde van de boiler, waarbij de aanduiding COLD (koud) staat
vermeld. De warmwaterverbinding wordt tot stand gebracht via de
aansluitnippel met de aanduiding HOT (heet).
Het verdient aanbeveling voor het aansluiten van de wateraansluitnippels
driedelige koppelingen toe te passen. Wanneer men aan de watertoevoer-
en afvoernippels van de boiler soldeert, beschadigt men de kunststof
bekleding van de boileraansluitnippels, hetgeen spoedige lekkage aan
deze aansluitingen ten gevolge zou kunnen hebben.
Indien een circulatieleiding wordt toegepast dient deze volgens figuur 1 te
worden aangesloten. Het is aan te raden de circulatieleiding te isoleren,
dit voorkomt onnodige energieverspilling.
1.4 Drukbeveiliging
Een nieuwe, deugdelijke inlaatcombinatie dient te worden gemonteerd in
de koudwatertoevoerleiding naar de boiler. Het overstortventiel van deze
combinatie zorgt ervoor, dat de hoogst toelaatbare waterdruk van 8 bar
niet wordt overschreden.
De afvoer van de inlaatcombinatie dient via een open trechterverbinding
aangesloten te worden op de riolering. Deze overstortleiding mag niet
kunnen bevriezen.
Het is noodzakelijk om bij vervanging van een boiler tevens een nieuwe
deugdelijke inlaatcombinatie te monteren.
AD-0000900-01
warm water
keerklep
pomp
gasboiler
koud water
inlaatcombinatie
retour
5128555 - v.01 - 08092015 Sentry gasboilers
1.5 Gasaansluiting
Blaas de gasleiding goed schoon, alvorens deze met de gashoofdkraan
te verbinden.
Het verdient aanbeveling de gaskraan op een zo kort mogelijke afstand
van het gasblok op de boiler te monteren.
Pas zoveel mogelijk koppelingen toe om het verlenen van service vlot
te doen verlopen.
Controleer de aansluitingen op dichtheid.
Controleer de druk voor het gasblok, voor aardgastoestellen is de
nominale aansluitdruk 25 mbar, voor propaan toestellen is dit 30 mbar.
Raadpleeg NEN 1078, GAVO laatste versie.
1.6 Rookgasafvoersysteem
Modellen SEN110 NL, SEN150 NL, SEN185 NL, BW80 NL en
BW100 NL
Monteer de trekonderbreker op het toestel. Plaats de rookgasafvoerpijp in
de trekonderbreker en schroef deze daarin vast met parkers. Gebruik de
juiste diameter rookgaspijp, raadpleeg hiervoor tabel 3.
1.7 Luchttoevoer- en rookgasafvoersysteem, modellen RSC150 en RSC190
Het toestel moet worden aangesloten op Mugro2000 concentrisch
afvoermateriaal van Muelink & Grol. Bij dit afvoermateriaal is de
rookgasafvoerleiding omgeven door de luchttoevoerleiding. De diameter
van het afvoermateriaal moet overeenkomstig de in tabel 3 vermelde
maat zijn. In figuur 4 is de toestelaansluiting voor rookgasafvoer/
luchttoevoer weergegeven.
Met het toestel zijn een aantal rookgasrestricties meegeleverd. Afhankelijk
van het rookgasafvoertraject moet één van deze rookgasrestricties
in de rookgasaansluiting worden geplaatst, zie figuur 4. De inwendig
diameter (in mm) staat op de rookgasrestrictie aangegeven. De volgende
rookgasrestricties zijn meegeleverd:
model RSC150: ø 45, ø 50 en ø 60 mm
model RSC190: ø 48 en ø 55 mm
1.7.1 Uitmondingen bovendaks
Het toestel moet worden aangesloten op een dakdoorvoer van Sentry,
met deze doorvoer is het toestel uitvoerig getest en goedgekeurd. Het is
niet toegestaan een ander type dakdoorvoer toe te passen. Het traject
van de rookgasafvoer kan worden uitgevoerd volgens figuur 5 of 6.
Wordt de rookgasafvoer uitgevoerd volgens figuur 5 dan moet de
volgende rookgasrestrictie in de rookgasaansluiting worden geplaatst:
model RSC150: ø 45 mm
model RSC190: ø 48 mm
AD-0000901-01
rookgasrestrictie
concentrische
aansluiting
rookgasafvoer /
luchttoevoer
1 Installatievoorschriften
128555 - v.01 - 080920156 Sentry gasboilers
1 Installatievoorschriften
Wordt de rookgasafvoer uitgevoerd volgens figuur 6 dan moet de
volgende rookgasrestrictie in de rookgasaansluiting worden geplaatst:
model RSC150: ø 50 mm
model RSC190: ø 55 mm
1.7.2 Uitmondingen in de gevel
Het toestel moet worden aangesloten op een geveldoorvoer van Sentry,
met deze doorvoer is het toestel uitvoerig getest en goedgekeurd. Het is
niet toegestaan een ander type geveldoorvoer toe te passen. Het traject
van de rookgasafvoer kan worden uitgevoerd volgens figuur 7.
Bij het model RSC150 moet de rookgasrestrictie met ø 60 mm in de
rookgasaansluiting worden geplaatst:
Bij het model RSC190 mag geen restrictie in de rookgasaansluiting
worden geplaatst.
1.8 Afvoerbeveiliging (alleen van toepassing op de SEN en BW modellen)
Indien het rookgasafvoersysteem niet goed functioneert of geheel
of gedeeltelijk geblokkeerd is zal, als gevolg van het terugstromen
van verbrandingsgassen uit de trekonderbreker, de afvoerbeveiliging
in werking treden en de gastoevoer naar zowel hoofdbrander als
waakvlambrander afsluiten.
De afvoerbeveiliging (TTB) wordt gemonteerd onder de trekonderbreker,
zodanig dat de vlakke metaalzijde van de sensor naar boven wijst.
Indien de afvoerbeveiliging ingrijpt moet de gastoevoerknop op de
bovenkant van het gasblok rechtsom naar de uit-positie (merkteken ●)
gedraaid worden, waarna het afvoersysteem geïnspecteerd dient te
worden. Als dit in orde wordt bevonden kunnen de instructies voor in
bedrijf stellen worden opgevolgd.
De beveiliging mag in geen geval buiten werking gesteld worden.
Bij vervanging van de afvoerbeveiliging of onderdelen ervan mogen
slechts originele, door de fabrikant aangegeven onderdelen worden
toegepast.
AD-0000904-01
A < 1,0 m
B < 1,0 m
B
A
7128555 - v.01 - 08092015 Sentry gasboilers
2 Instructies voor in bedrijf stellen
2 Instructies voor in bedrijf stellen
2.1 Het vullen van de boiler
Controleer of de aftapkraan van de boiler gesloten is.
Open de hoofdkraan van het water en daarna alle warmwatertappunten,
zodat de in de installatie en boiler aanwezige lucht kan ontsnappen.
Vul de boiler door de koudwater-toevoerkraan open te draaien.
De boiler is gevuld zodra er water uit alle warmwatertappunten stroomt.
2.2 In bedrijf stellen
Open de koudwater-toevoerkraan en controleer of de boiler geheel
is gevuld met water door de dichtstbijzijnde warmwaterkraan open te
draaien.
Draai temperatuurschijf van het gasregelblok in de laagste
temperatuurstand, door deze zo ver mogelijk rechtsom te verdraaien.
Draai de gastoevoerknop geheel rechtsom naar de uit-positie;
merkteken λ. Als de knop in de midden-positie staat moet deze iets
ingedrukt worden om verder doordraaien mogelijk te maken.
Verwijder de afdekdeur onderaan het toestel.
Bij SEN en BW modellen: branderkamerdeur open schuiven c.q.
verwijderen zodat u in de branderkamer kunt kijken.
Open de gaskraan in de gastoevoerleiding.
Verdraai de gastoevoerknop linksom naar de midden-positie; merkteken
٭.
Bij SEN en BW modellen: druk de gastoevoerknop geheel naar
beneden en houd deze ingedrukt terwijl gelijktijdig de waakvlam d.m.v.
een lucifer, of (indien aanwezig) de piëzo-ontsteker wordt aangestoken.
Bij RSC modellen: druk de gastoevoerknop geheel naar beneden en
houd deze ingedrukt terwijl gelijktijdig de waakvlam d.m.v. de piëzo-
ontsteker wordt aangestoken. Controleer door het kijkglas in de
branderkamerdeur of de waakvlam brandt.
Na het aansteken de knop nog 30 à 50 seconden ingedrukt houden.
Wanneer de gastoevoerknop nu wordt losgelaten, moet deze
geheel omhoog komen terwijl de waakvlam blijft branden. Indien
de waakvlam niet blijft branden moet men na 5 minuten wachttijd
de aansteekhandeling herhalen en de gastoevoerknop iets langer
ingedrukt houden.
Bij SEN en BW modellen: branderkamerdeur dicht schuiven c.q.
monteren.
Plaats de buitenste afdekdeur.
Verdraai de gastoevoerknop geheel linksom naar de aan-positie;
merkteken
●
.
Draai de temperatuurkeuzeknop linksom naar de gewenste
temperatuurinstelling, als de stip op de temperatuurschijf in de bovenste
stand is, voelt men enige weerstand waar men door heen moet draaien.
De hoofdbrander zal nu ontsteken. De boiler werkt verder automatisch.
Controleer de branderdruk, raadpleeg hiervoor tabel 1.
Controleer de aansluitingen van de hoofdbrander- en
waakvlambranderleiding in het gasblok op dichtheid.
Laat de boiler 10 minuten branden en controleer dan de vijf
draadverbindingen in de tank op dichtheid.

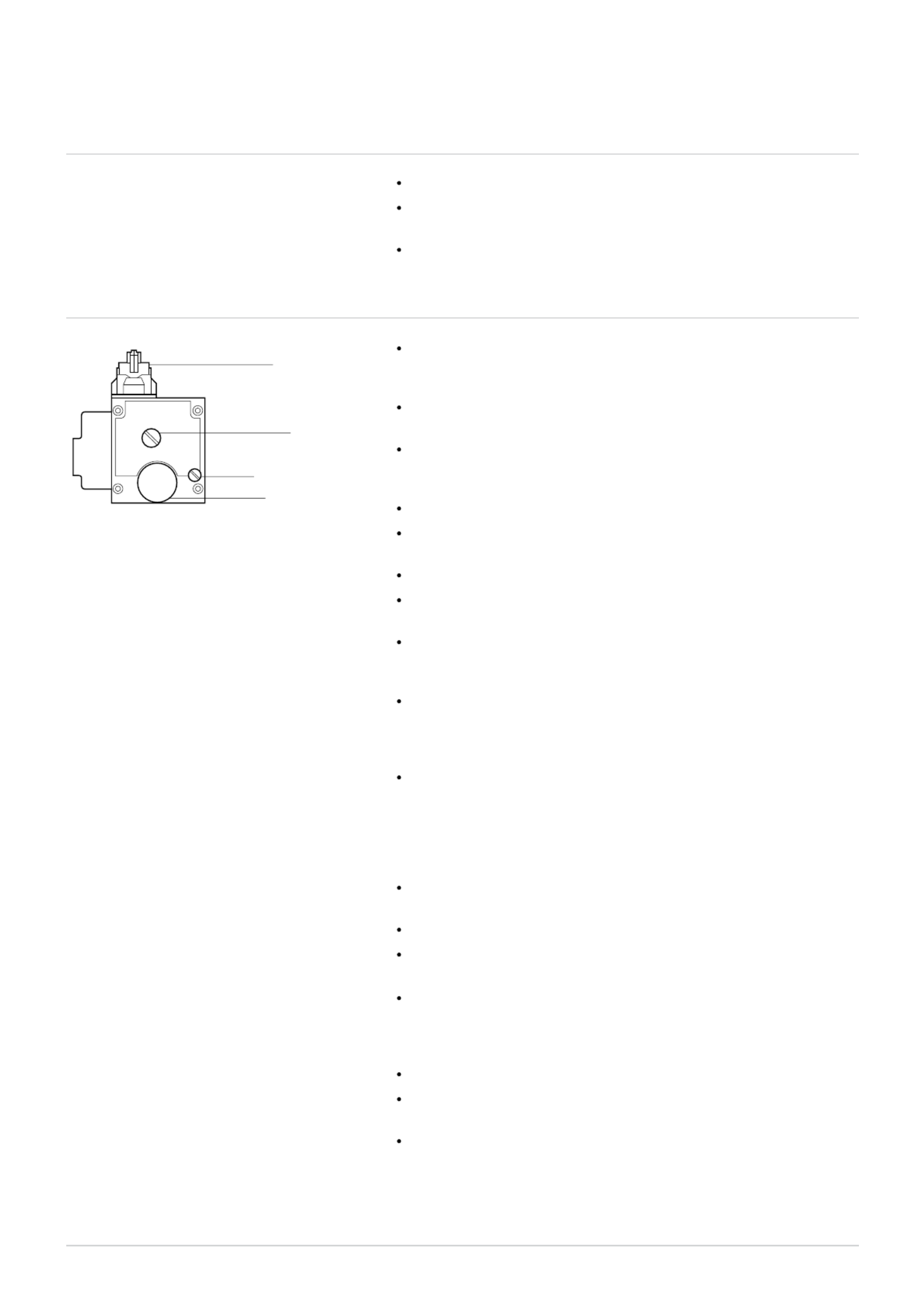

AD-0000905-01
0
1
2
3
gastoevoerknop
drukregelaar
waakvlam instelling
temperatuurschijf

Produktspecifikationer

Varumärke: Sentry
Kategori: Pannor &amp; pannor
Modell: RSC150 NL

Behöver du hjälp?

Om du behöver hjälp med Sentry RSC150 NL ställ en fråga nedan och andra användare kommer att svara dig


Pannor & pannor Sentry Manualer

Sentry

Sentry EWB500 NL Bruksanvisning

2 September 2024
Sentry

Sentry EWB200 NL Bruksanvisning

2 September 2024
Sentry

Sentry EWB250 NL Bruksanvisning

2 September 2024
Sentry

Sentry EWB275 NL Bruksanvisning

2 September 2024
Sentry

Sentry BW80 NL Bruksanvisning

2 September 2024
Sentry

Sentry RSC190 NL Bruksanvisning

2 September 2024
Sentry

Sentry RSC150 NL Bruksanvisning

2 September 2024
Sentry

Sentry BW100 NL Bruksanvisning

2 September 2024

Pannor & pannor Manualer

Nyaste Pannor & pannor Manualer

Daikin

Daikin EKHWSP180D3V3 Bruksanvisning

9 April 2025
Daikin

Daikin SDGTB1209 Bruksanvisning

9 April 2025
Daikin

Daikin SDGTB06 Bruksanvisning

9 April 2025
Sime

Sime HOME PLUS Bruksanvisning

1 April 2025
BTI Aqua-Solutions

BTI Aqua-Solutions HT4105 Bruksanvisning

31 Mars 2025
Philips

Philips AquaShield AWH5319 Bruksanvisning

13 Mars 2025
Corberó

Corberó CTEV350 Bruksanvisning

10 Mars 2025
Corberó

Corberó CTM80 Bruksanvisning

10 Mars 2025
Rinnai

Rinnai V65iP Bruksanvisning

4 Mars 2025
Rinnai

Rinnai RUCS65iP Bruksanvisning

4 Mars 2025
