GENERAL

The VP64A and VP64AL are high-output omnidirectional

handheld dynamic microphones designed for professional

audio and video production. They combine exceptional per-

formance and comfortable feel with a handsome on-camera

appearance.

The VP64A and VP64AL are identical except for handle

length. The 200 mm (7-

inch) long VP64A is ideal for

closeup use and can be used outside as well as indoors.

The VP64AL is well-suited to location interviews, sports

broadcasting, and other situations where the 244 mm (9-

inch) length is an advantage.

The omnidirectional pickup pattern provides uniform pick-

up on or off axis, eliminating the need for critical microphone

positioning. The VP64A microphones also feature a tailored

frequency response with an upper midrange presence rise

that adds crispness and clarity to speech. The cartridge uti-

lizes a neodymium magnet for higher output and increased

signal-to-noise ratio.

An internal rubber isolation mount protects the micro-

phone cartridge and minimizes handling noise. A water-re-

sistant mesh grille allows the microphone to be used during

the most challenging weather conditions. The supplied

windscreen further reduces “pop” and wind noise.

Features

•Neodymium magnet for increased output and high

signal-to-noise ratio

•Tailored frequency response with mid-range presence

rise for optimum speech clarity

•Omnidirectional polar pattern that eliminates need for

critical microphone positioning

•Internal isolation mount for low handling noise

•Water-resistant mesh grille repels water under challeng-

ing weather conditions

•Supplied windscreen for reduced pickup of pop and wind

noise

•Comfortable feel

•Handsome appearance; ideal for on-camera applications

•Legendary Shure ruggedness

SPECIFICATIONS

Type

Dynamic

Frequency Response

50 to 12,000 Hz (see Figure 1)

TYPICAL FREQUENCY RESPONSE

FIGURE 1

Polar Pattern

Omnidirectional

Impedance

Low (300 Ω actual)

Output Level (at 1,000 Hz)

Open Circuit Voltage: –51.5 dBV/Pa (2.7 mV)*

*1 Pascal = 94 dB SPL

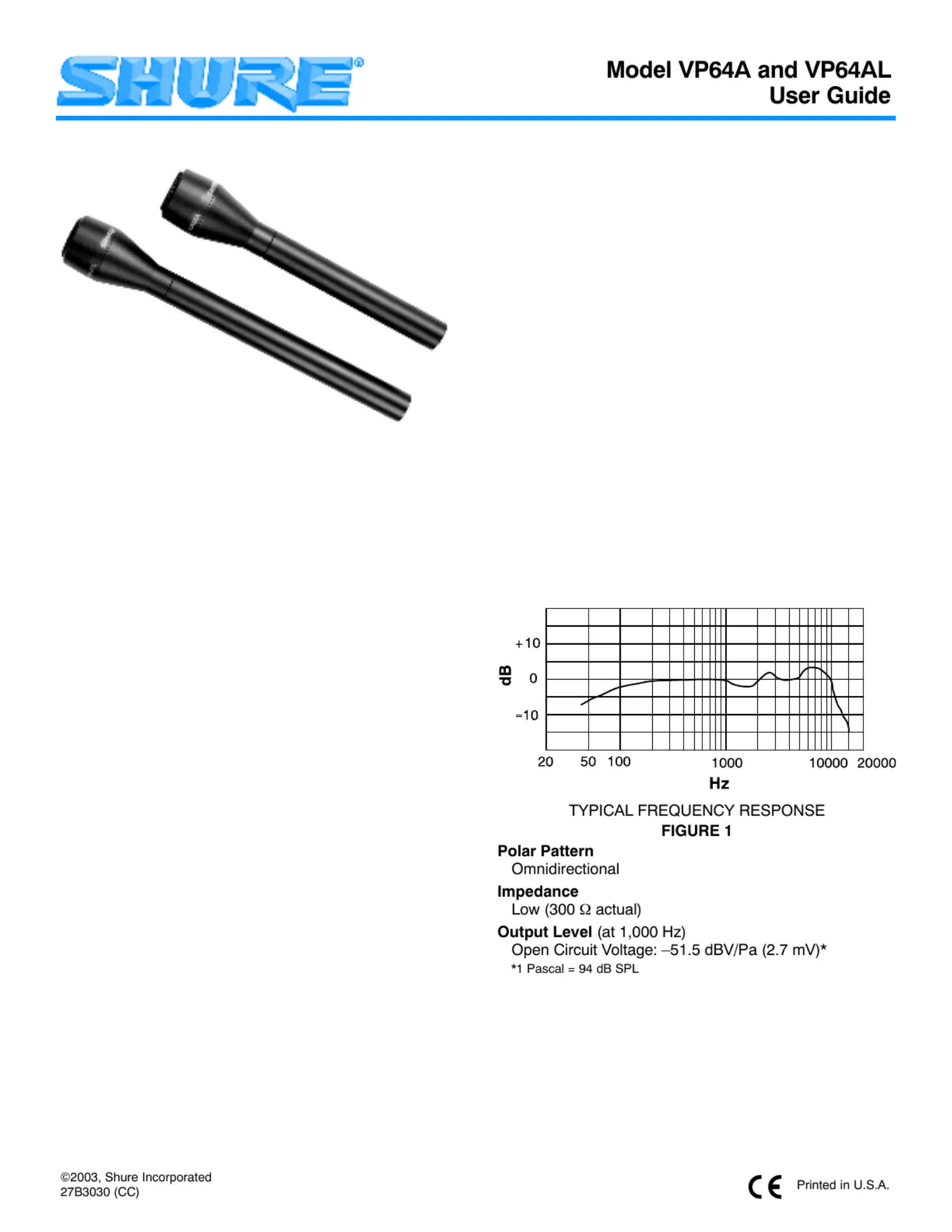

Model VP64A and VP64AL

User Guide

27B3030 (CC)

2003, Shure Incorporated

Printed in U.S.A.

Phasing

Positive pressure on diaphragm produces positive volt-

age on pin 2 with respect to pin 3 (see Figure 2)

GREEN

CARTRIDGE 3-PIN PROFESSIONAL

AUDIO CONNECTOR

INTERNAL CONNECTIONS

FIGURE 2

Dimensions

See Figure 3

38 mm

200 mm

19 mm

244 mm

19 mm

38 mm

VP64A

VP64AL

OVERALL DIMENSIONS

FIGURE 3

Net Weight

VP64A: 158 g (5.6 oz)

VP64AL: 179 g (6.33 oz)

Certifications

Eligible to bear CE Marking. Conforms to European EMC

Directive 89/336/EEC. Meets applicable tests and perfor-

mance criteria in European Standard EN55103 (1996)

parts 1 and 2, for residential (E1) and light industrial (E2)

environments.

FURNISHED ACCESSORIES

Swivel Adapter A57F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Windscreen 49A130. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OPTIONAL ACCESSORIES

7.6 m (25 ft.) Cable C25E. . . . . . . . . . . . . . . . . . . . . . . . . . .

Isolation Swivel Adapter A53M, A53HM. . . . . . . . . . . . . . .

Microphone Bag 26A13. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPLACEMENT PARTS

Cartridge R199. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Screen 37A186B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cartridge Housing Ring (VP64A) 31C1605A. . . . . . . . . . .

Cartridge Housing Ring (VP64AL) 31C1605B. . . . . . . . .

Plug Element 90C1984. . . . . . . . . . . . . . . . . . . . . . . . . . . .

For additional service or parts information, please contact

Shure’s Service department at 1-800-516-2525. Outside

the United States, please contact your authorized Shure

Service Center.

GÉNÉRALITÉS

Conçus pour la production audio et vidéo professionnelle,

les microphones électrodynamiques à main VP64A et

VP64AL sont omnidirectionnels et à haut niveau de sortie.

Ils combinent des performances exceptionnelles et une pri-

se confortable avec une apparence élégante à l’écran.

Les VP64A et VP64AL sont identiques à l’exception de la

longueur de poignée. Le VP64A, de 200 mm de long, est

idéal pour l’usage rapproché et peut être utilisé à l’extérieur

aussi bien qu’à l’intérieur. Le VP64AL convient parfaitement

aux interviews en extérieur, au reportage sportif radiodiffusé

ou télévisé ainsi qu’à d’autres cas où la longueur de 244 mm

est un avantage.

La configuration omnidirectionnelle assure une prise de

son uniforme sur et hors axe, éliminant le besoin d’un place-

ment très précis du micro. La série VP64A offre aussi une

réponse en fréquence étudiée avec hausse de présence

dans la gamme médiane supérieure, ce qui ajoute brillance

et clarté à la voix. Grâce à son aimant au néodyme, la car-

touche offre un niveau de sortie plus élevé et un rapport si-

gnal/bruit accru.

La cartouche est logée dans une monture isolante en

caoutchouc pour plus de solidité et moins de bruits de mani-

pulation. Elle est protégée par une grille semi–imperméable

qui permet d’utiliser le micro dans les conditions climatiques

les plus difficiles. Pour plus de protection contre le vent et les

heurts du souffle, utiliser le coupe-vent fourni.

Avantages :

•Aimant au néodyme pour un niveau de sortie accru et un

rapport signal/bruit maximal.

•Réponse en fréquence étudiée pour une clarté et une bril-

lance optimales de la voix

•La courbe de directivité omnidirectionnelle élimine le be-

soin d’un placement très précis du micro

•Une monture isolante en caoutchouc pour de faibles

bruits de manipulation

•Grille semi-imperméable repousse l’eau dans des condi-

tions climatiques difficiles

•Le coupe-vent fourni procure une protection supplémen-

taire permettant de réduire davantage le captage des

heurts du souffle et du vent.

•Prise confortable

•Apparence élégante ; idéale pour les applications filmées

•Robustesse légendaire de Shure

CARACTÉRISTIQUES

Monture silentbloc de la cartouche

Monture isolante en caoutchouc

Boîtier

Aluminium usiné peint en noir résistant avec anneau de

boîtier de cartouche en acier et grille à mailles en acier

Type

Dynamique

Réponse en fréquence

50 à 12 000 Hz (voir figure 1)

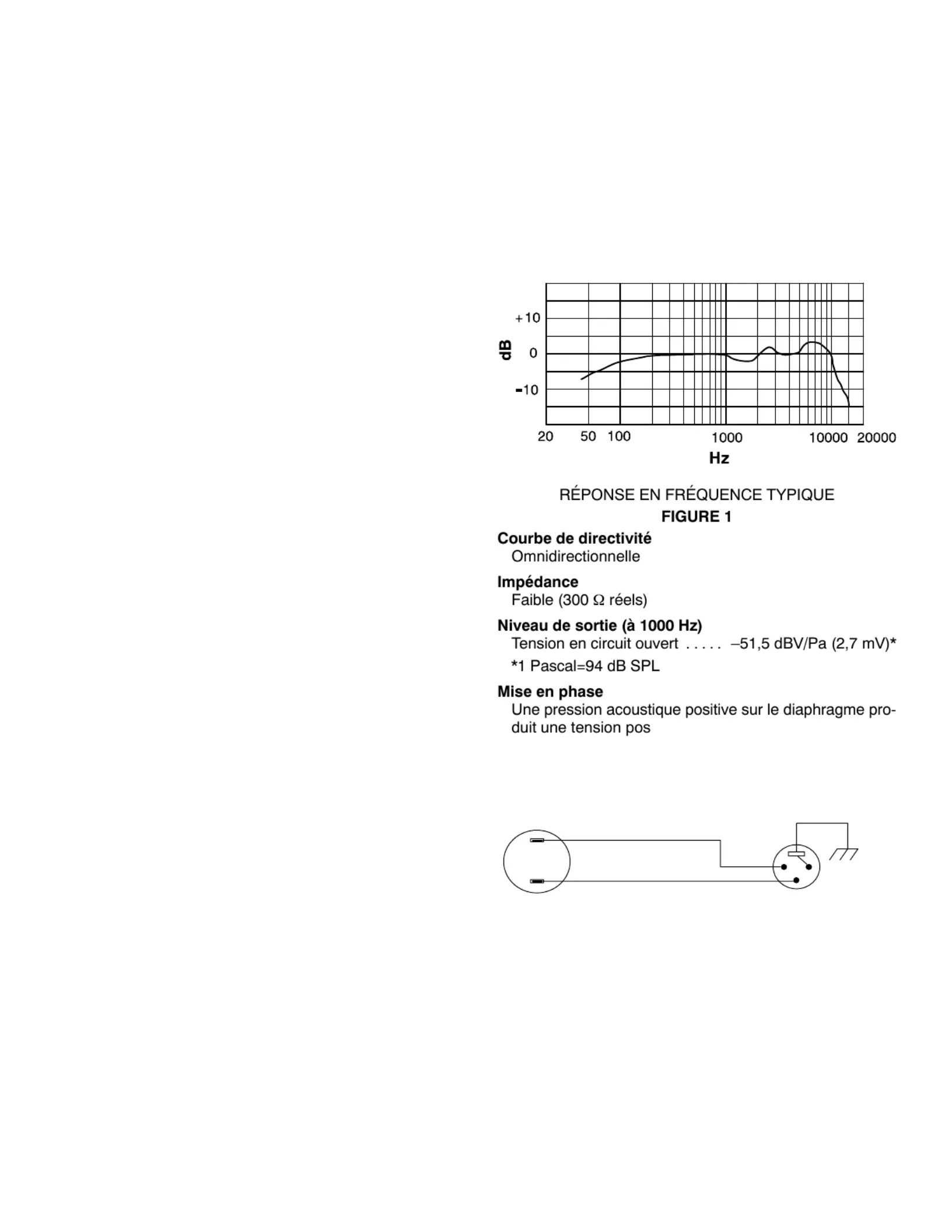

RÉPONSE EN FRÉQUENCE TYPIQUE

FIGURE 1

Courbe de directivité

Omnidirectionnelle

Impédance

Faible (300 Ω réels)

Niveau de sortie (à 1000 Hz)

Tension en circuit ouvert –51,5 dBV/Pa (2,7 mV)*. . . . .

*1 Pascal=94 dB SPL

Mise en phase

Une pression acoustique positive sur le diaphragme pro-

duit une tension positive sur la broche 2 par rapport à la

broche 3 (voir figure 2)

VERT

CARTOUCHE

CONNECTEUR AUDIO

PROFESIONAL À 3

BROUCHES

BRANCHEMENTS INTERNES

FIGURE 2
