Sida 1/13
SLV GmbH
BETRIEBSANLEITUNG FÜR
EINBAULEUCHTE
OPERATING MANUAL FOR
RECESSED LUMINAIRE
MODE D’EMPLOI POUR
ENCASTRÉ
INSTRUCCIONES DE SERVICIO PARA
LUMINARIA EMPOTRAR
ISTRUZIONI DI FUNZIONAMENTO PER
LAMPADA DA INCASSO
GEBRUIKSHANDLEIDING VOOR
INBOUWLAMP
INSTRUKTIONSVEJLEDNING FOR
INDBYGNINGSLAMPE
INSTRUKCJA OBSŁUGI DLA
LAMPA DO MONTAŻU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ВСТРОЕННЬІЙ СВЕТИЛЬНИК
BRUKSANVISNING FÖR
LAMPA FÖR INFÄLLD MONTERING
MONTAJ LAMBASI
IÇIN KULLANMA KILAVUZU
KEZELÉSI ÚTMUTATÓ
SÜLLYESZTETT LÁMPATEST
TRAIL-LITE
art.
-
no. 227461/62 227471/72
30.07.2015
© SLV GmbH, Daimlerstr.
21
-
23, 52531 Übach
-
Palenberg, Germany, Tel. +49 (0)2451 4833
-
0
Technische Änderungen vorbehalten.
Technical
Details are subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate. Behoudens technische
wijzigingen. Ret til tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на внесение технических изменений. Tekniska ändringar kan förekomma. Teknik
değişiklik yapma hakkı saklıdır. A technikai részletek termékenként változhatnak.
12V~
50-
60Hz
IP65
227461
LED,
0.23W,
4 lm, 6500K, CRI 80
Ø 6,0 x 7,0
cm
0,16
kg
227462
LED,
0.23W
,
3 lm, 3000K, CRI 80
227471
LED,
0.23W
,
3 lm, 6500K, CRI 80
227472
LED,
0.23W
,
2
lm
,
3000K
,
CRI 80
40mm
20cm
min. 70mm
a
b
d
c
h
ef
gd
DEUTSCH
BETRIEBSANLEITUNG FÜR
EINBAULEUCHTE
TRAIL-LITE
Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für
späteren Gebrauch zugänglich auf!
SICHERHEITSHINWEISE
Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,
Verbrennungs- und Brandgefahr führen!
• Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss
darf nur eine zugelassene Elektrofachkraft durchführen.
• Das Produkt darf nicht verändert oder modiziert werden.
• Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine
Dekoration.
• Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
• Die Leuchte darf nur mit einem intakten Schutzglas betrieben werden.
• Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter
betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch
Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und
weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen
Schlag, Verbrennungsgefahr oder Brandgefahr!
Ein Fehlerfall liegt vor, wenn
• sichtbare Beschädigungen auftreten.
• das Produkt nicht einwandfrei arbeitet (z.B. ackern).
• es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
• Brandgerüche entstehen.
• eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an
angrenzenden Flächen).
Betreiben Sie das Produkt erst wieder nach Instandsetzung und
Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!
• Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen
Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.
durch Verbrennungen an heißen Oberächen oder durch elektrischen
Schlag.
Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:
.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses Produkt dient nur Beleuchtungszwecken und darf:
• nur mit einem geeigneten konventionellen Transformator, Ausgangsspg.:
12V~50-60Hz, betrieben werden.
• nur entsprechend der Schutzklasse III (drei) angeschlossen werden.
• nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert
betrieben werden.
• nur auf normal bzw. nicht entammbaren Flächen betrieben werden.
• keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
BETRIEB
Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden,
überprüfen Sie regelmäßig alle elektrischen Verbindungen auf festen Sitz.
WARTUNG UND PFLEGE
Leuchtmittel
• Leuchtmittelwechsel: Das LED Leuchtmittel hat im normalen Gebrauch eine
äußerst lange Lebensdauer. Sollte es dennoch zu Schäden oder Störungen
kommen, wenden Sie sich zum Austausch an Ihren Fachhändler.
Pege
• Folgende umweltbedingte Einüsse können unerwünschte Wirkungen auf die
Oberäche des Produktes haben:
• saurer Regen und Boden, hoher Salzgehalt in der Luft
• Reinigungsmittel, Dünger insbesondere in Blumenbeeten
• Streusalz, andere chemische Substanzen (z.B. Panzenschutzmittel)
Schützen Sie das Produkt durch geeignete Maßnahmen, um
Veränderungen der Oberäche zu vermeiden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es
abkühlen, bevor Sie Reinigungs- oder Pegemaßnahmen an dem Produkt
vornehmen.
• Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,
weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.
LAGERUNG UND ENTSORGUNG
Lagerung
• Das Produkt muss trocken, vor Verschmutzungen und mechanischen
Belastungen geschützt, gelagert werden.
Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt
erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft
betrieben werden.
Entsorgung (Europäische Union)
• Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind
entsprechend der Richtlinie(WEEE, 2003/108) über Elektro- und Elektronik-
Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!
MONTAGE
(nur durch zugelassene Elektrofachkraft)
Vorbereiten der 12V Versorgungsspannung: Der Transformator sollte
mindestens zu 80% ausgelastet sein. Die gesamte Wattleistung der
angeschlossenen Leuchten darf die Leistung des Transformators nicht
überschreiten. Der Abstand zwischen Trafo und Leuchte sollte min. 20 cm
betragen. Beachten Sie die Hinweise des Trafoherstellers.
Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,
bevor Sie jegliche Arbeiten vornehmen!
Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden, dürfen
nur wärmefeste Leitungen und hitzebeständige Klemmen verwendet werden.
Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.
Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder
denitiv als Zubehör beschrieben werden!
Überprüfen Sie, ob sich im Produkt lose Teile benden. Ist das der Fall, und
das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht
installiert oder in Betrieb genommen werden.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den
Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für
den Montageuntergrund geeignetes Montagematerial.
Auspacken
• Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie
jeglichen Transportschutz.
• Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle
Bestandteile des Produkts entnommen sind.
Montageort
• Das Produkt ist nur für den Wand und Bodeneinbau geeignet.
• LED reagieren empndlich auf hohe Temperaturen! Berücksichtigen Sie
vor dem Einbau, die am Betriebsort zu erwartende Temperatur.
Beachten Sie, dass zur Erhaltung der Schutzart IP65 die Anschlüsse
entsprechend dieser Schutzart ausgeführt werden müssen.
IP65: Schutz gegen Eindringen von Staub - Schutz gegen Strahlwasser aus
allen Richtungen.
Beachten Sie die gültigen Installationsvorschriften für den Außenbereich.
Dichten Sie das Produkt nicht eigenhändig zusätzlich mit Silikon oder
anderen Dichtmitteln ab.
Hinweise vor der Installation
• Installieren Sie die Leuchte bei trockener Witterung.
Montageschritte (vor Montage komplett lesen)
• Falls noch nicht geschehen, bereiten Sie am Montageort die
Einbauönung vor. Im Außenbereich versehen Sie die Einbauönung,
unterhalb des Einbautopfes, mit einer Kiesschüttung von 20 cm Tiefe, um
Stauwasserbildung zu vermeiden. Diese Maßnahme dient dem
Korrosionsschutz.

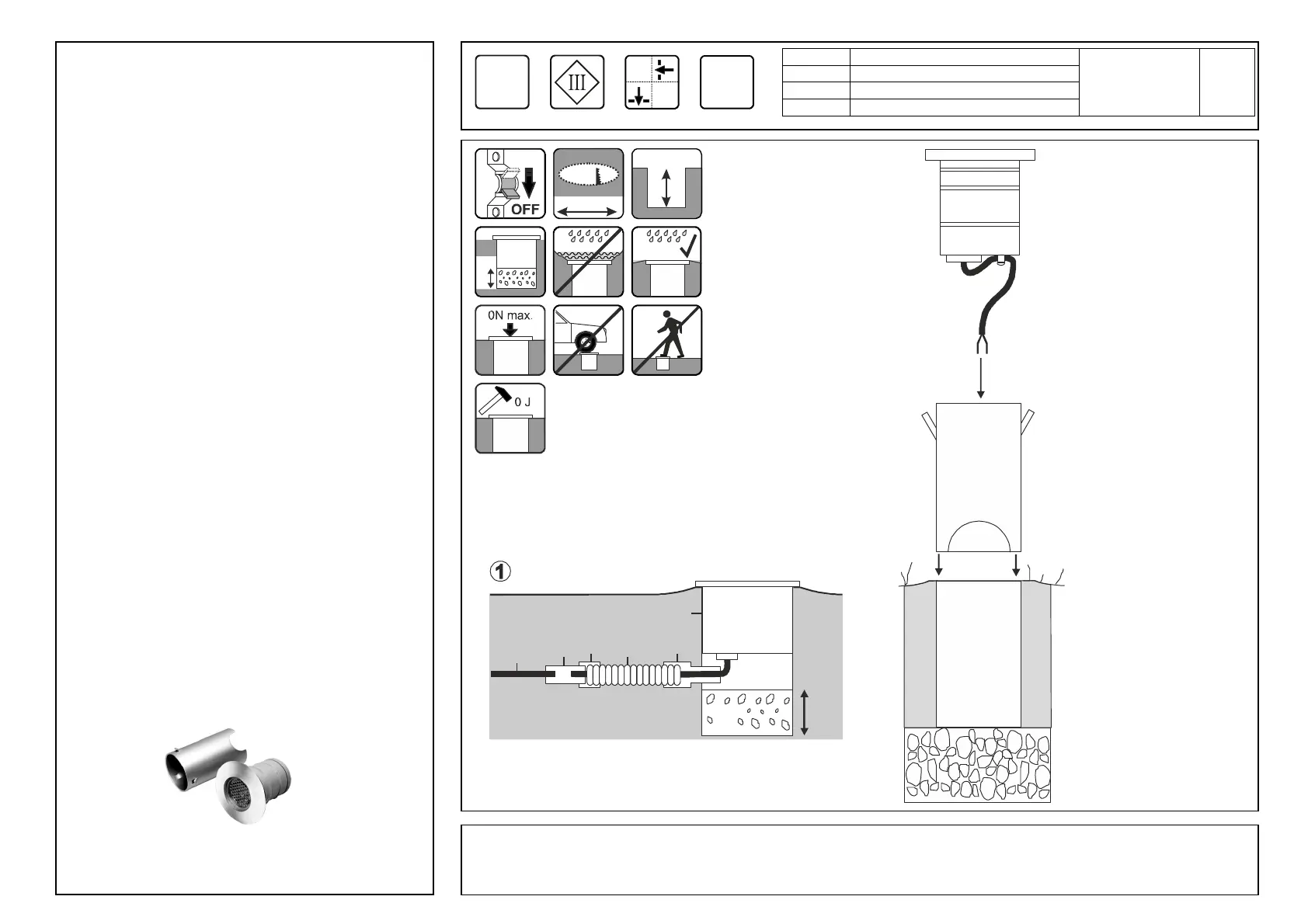

• Montieren Sie die Leuchte, wie in der Abbildung dargestellt.
• Elektrischer Anschluss
• Schließen Sie Leuchte an der vorbereiteten 12V Zuleitung an.
• Erstellen Sie den Anschluss gemäß dem Schema in Abb. 1.
a: Leuchte e: Leerrohr
b: Einbautopf f: Gießharzmue o.
wasserdichte Klemmeneinheit
c: Anschlussleitung der Leuchte g: Stromversorgungsleitung
d: Schrumpfschlauch h: Dränage
• Alle Anschlüsse müssen gegen das Eindringen von Feuchtigkeit und
Schmutz ordnungsgemäß geschützt werden!
• Achten Sie auf den richtigen Sitz der Dichtung.
Überprüfen Sie die einwandfreie Funktion und den sicheren Halt der
Leuchte!
Art.-№ 227461/62 227471/72 © 30.07.2015 SLV GmbH,
Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,
Tel. +49 (0)2451 4833-0.
Technische Änderungen vorbehalten.
ENGLISH
OPERATING MANUAL FOR
RECESSED LUMINAIRE
TRAIL-LITE
Read this short manual carefully and keep it accessible for further
reference!
SAFETY MESSAGES
Disregard of the safety messages may lead to danger of life, burning or
re!
• Installation, mounting or works on the electrical connection may only be
carried out by an approved electrician.
• The product may not be modied or converted.
• Do not hang or fasten anything on the product, especially no decoration.
• Do not cover the product - provide free air circulation.
• The luminaire may only be operated with a complete and intact protection
glass.
• In case of a malfunction you may NOT touch the product or operate it
further. Disconnect the product from the power supply by an external
switch or by the fuse.
A malfunction exists when:
• visible damages appear.
• the product does not work properly (e.g. ickering).
• smoke, steam or crackling sounds appear.
• smell of burning is recognisable.
• an overheating is recognisable (e.g. by discolouration of adjacent
surfaces).
Operate the product only after maintenance and examination by an
approved electrician!
• This product is not intended to be used by children. Ensure that children do
not suer any harm e.g. by burns from hot surfaces or by electrical shock.
Additional safety messages are indicated by this symbol: .
USE AS DIRECTED
This product serves exclusively lighting purposes and may:
• only be operated using a suitable conventional transformer, output:
12V~50-60Hz.
• only be installed according to safety class III (three).
• only be operated when rmly mounted on a stable, even and tilt-xed
surface.
• only be operated on normally or not ammable surfaces.
• not be exposed to strong mechanical loads or to strong contamination.
OPERATION
High currents with low-voltage installations! Check all electrical connections
once in a while for a secure t.
MAINTANANCE AND CARE
Light source
• Under regular usage the LED light source has an extraordinary long lifetime. If
nevertheless damage or failure occurs, contact your local dealer to exchange
the LED light source.
Care
• The following enviromental inuences may have unwanted eects on the
surface of the product:
• acid rain and sour soil, high salt content in the air
• cleaning agents, fertilizer especially in flowerbeds
• thawing salt, other chemical substances (e.g. herbicides)
Protect the product by adequate means to avoid unwanted changes of the
surface.
Disconnect the product from the power supply and let it cool down, before
you clean the product.
• Clean the product on a regular basis using a slightly moistened, soft and u-
free cloth. Please also note additional supplied notes on maintanance and
care.
STORAGE AND DISPOSAL
Storage
• The product must be stored in a dry and clean environment. Do not strain
the product mechanically during storage.
After a damp or soiling storage the product may only be installed after
checking its condition by an approved electrician.
Disposal (European Union)
• Do not dispose the product with the regular household waste! Products
marked with this sign must be disposed according to the directive(WEEE,
2003/108) on electrical and electronic devices at local collection points for
such devices!
INSTALLATION
(only by an approved electrician)
Preparing the low-voltage (12V) power supply: The transformer should be used
up to 80% of its capacity. The total watt power of the connected luminaires must
not exceed the power output of the transformer. The distance between luminaires
and transformer should be at least 20 cm. Note the manufacturers information for
the transformer.
Switch o the mains or respectively the connection lead before doing any
works!
High currents with low-voltage installations! Use only heat resistant wires
and clamps to avoid danger of re. Check all electrical connections for a secure
t.
Use only parts, which are supplied with the product or are described as
accessories!
Inspect the product for loose parts inside the housing. When there are loose
parts inside the housing and these are not explicitly described the product may
not be installed or operated.
Use the supplied fastening material only when it is suited for the installation
background. If this is not the case use only fastening material suiting the
installation background.
Unpacking
• Carefully take the product out of the packaging removing any transport
safeguards.
• Before disposal of the packaging material make sure that all components
of the product are removed.
Installation place
• The product is solely suited for recessed wall and oor installation.
• LED react sensitive on high temperatures! Before installation pay attention
to the expected temperature at the place of operation.
Note that maintaining the IP class 65 requires an appropriate connection
corresponding with this IP class.
IP65: Protection against dust (dust-tight) - Protection against jetted water
from all directions.
Prepare the power supply lead according to valid rules for outdoor
installations.
Do not seal the product yourself, using additional silicon or another
sealant.
Before installation
• Carry out the installation when the weather is dry.
Installation steps (read completely before installation)
• Prepare the recess if not done yet. When installing the lighting unit
outdoors provide a gravel bed, 20 cm thick, beneath the installation pot.
This serves as protection from corrosion.
• Establish the connection as shown in the schematic drawing 1.
a: Luminaire e: Blank tube
b: Installation pot f: Cast-resin sleeve or
watertight connection unit
c: Connection lead of the tting g: Power supply lead
d: Shrinking tube h: Drainage
• Electrical Connection
• Connect the product with the prepared 12V power supply.
• Establish the connection as shown in the schematic drawing 1.
• All connections must be properly protected and sealed against
penetration of water and dirt!
• Note the proper t for the gasket.
Check if the product functions properly and is securely xed!
art.-no. 227461/62 227471/72 © 30.07.2015 SLV GmbH,
Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,
Tel. +49 (0)2451 4833-0
Technical Details are subject to change.
Produktspecifikationer
| Varumärke: | SLV |
| Kategori: | Inte kategoriserad |
| Modell: | 227462 |
Behöver du hjälp?
Om du behöver hjälp med SLV 227462 ställ en fråga nedan och andra användare kommer att svara dig
Inte kategoriserad SLV Manualer
26 Februari 2025
26 Februari 2025
19 September 2024
19 September 2024
19 September 2024
19 September 2024
19 September 2024
19 September 2024
19 September 2024
8 September 2024
Inte kategoriserad Manualer
- Trijicon
- Ovente
- Kaorka
- Cata
- Raya
- Extech
- Varia
- Oase
- Ledger
- Quik Lok
- Fortia
- Elmo
- BLUEPALM
- DiversiTech
- The T.mix
Nyaste Inte kategoriserad Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
