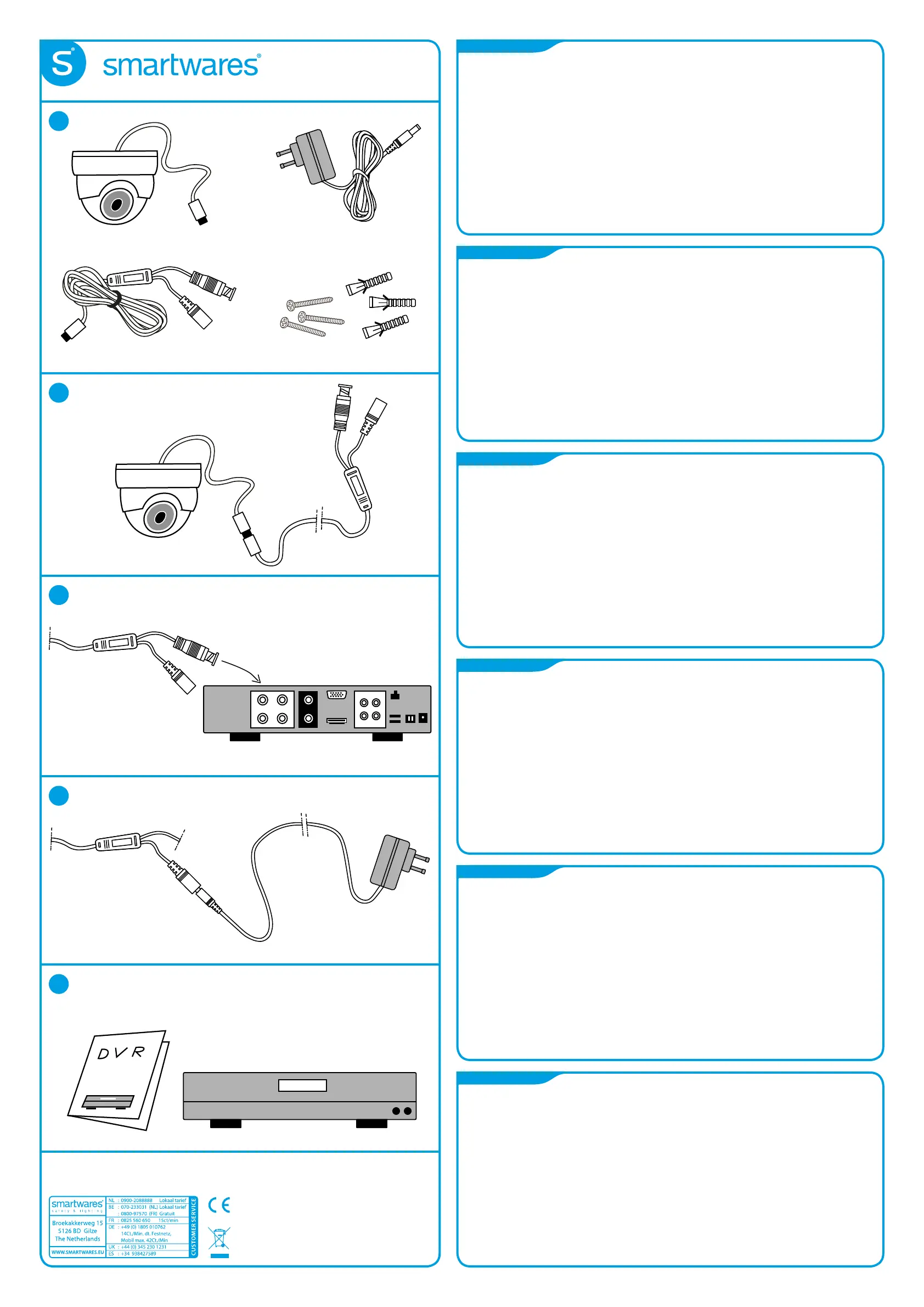

QUICK START GUIDE

DVR721C - 10.037.85

VIDEO IN

DVR RECORDER

IP66

Power adaptor:

Input: 100-240V, 50/60Hz

Output: 12VDC, 1A

1 - Camera

- Camera bracket

- 18,3 meter cable

- Adapter

- 3x screws

- 3x plugs

2 Connect the mini-din of the camera to the mini-din plug of the 18,3 m cable.

3 Connect the BNC plug of the cable to the video in connection of the recording device (DVR).

4 Connect the power plug of the 18,3 m cable to the power adapter and plug

the adapter into the 230V socket.

5 Use your manual of the recording device (DVR) to set your camera/camera

channel to your needs.

1 - Camera

- Camera voet

- 18.3 meter kabel

- Adapter

- 3x schroeven

- 3x pluggen

2 Sluit de mini-din plug van de camera aan, op de mini-din plug van de 18.3 meter kabel.

3 Sluit de BNC plug van de 18.3 meter kabel aan, op de video ingang van het opname apparaat (DVR).

4 Sluit de power plug van de 18.3 meter kabel aan, op de power adapter

en plug de power adapter in het 230V stopcontact.

5 Gebruik uw handleiding van het opname apparaat (DVR) om het camera/camera kanaal

verder in te stellen.

1 - Kamera

- Kamerahalterung

- 18,3 Meter Kabel

- Adapter

- 3 Schrauben

- 3 Stecker

2 Verbinden Sie den Mini-Din Stecker der Kamera mit dem Mini-Din Stecker des 18,3 Meter

langen Kabels.

3 Verbinden Sie den BNC Stecker des Kabels mit der “Video In” Buchse am Recorder (DVR).

4 Verbinden Sie den den Stromanschluss des 18,3 Meter Kabels mit dem Adapter

und stecken Sie diesen in eine 230 Volt Steckdose.

5 Nutzen Sie die Bedienungsanleitung des Recorders (DVR), um Ihre gewünschten

Kamera / Kanal-Einstellungen vorzunehmen.

1 - Kamera

- Uchwyt kamery

- Kabel 18,3 metrów

- Xasilacz

- 3 x śrubki

- 3 x kołki rozporowe

2 Połącz wtyczkę mini-DIN kamery z wtyczką mini-DIN kabla 18,3 m.

3 Podłącz wtyczkę BNC kabla do wejścia wideo w urządzeniu nagrywającym (DVR).

4 Połącz wtyczkę zasilania kabla z zasilaczem i podłącz zasilacz do gniazda 230V.

5 Użyj instrukcji obsługi urządzenia nagrywającego (DVR) do instalacji kamery

i wyboru kanału kamery.

1 - Caméra

- Support de caméra

- Câble de 18,3 mètres

- Adaptateur

- 3 Vis

- 3 Connecteurs

2 Brancher le connecteur mini-DIN de la caméra au connecteur mini-DIN du cable de 18,3m.

3 Brancher le connecteur BNC du câble à la prise d’entrée vidéo de l’enregistreur.

4 Brancher le connecteur d’alimantation du 18,3 mètres câble à l’adaptateur secteur

et l’adaptateur secteur à la prises murale 230V.

5 Utiliser le manuel de l’enregistgreur (DVR) pour paramétrer les caméras/canaux de caméras.

1 - Cámara

- Soporte de cámara

- 18,3 metros de cable

- Adaptador

- 3 tornillos

- 3 enchufes

2 Conecte el mini-din de la cámara al conector mini-din del cable de 18,3 m.

3 Conecte el enchufe BNC del cable al vídeo en conexión con el dispositivo de grabación (DVR).

4 Conecte el enchufe del cable al adaptador de corriente y conecte el adaptador

de alimentación en la toma de 230V.

5 Utilice el manual del dispositivo de grabación (DVR) para conﬁgurar su cámara / canal

de la cámara a sus necesidades.

Produktspecifikationer

Varumärke:	Smartwares
Kategori:	övervakningskamera
Modell:	DVR721C
Färg på produkten:	Zwart
Vikt:	92 g
Bredd:	71 mm
Djup:	98 mm
Höjd:	25.5 mm
LED-indikatorer:	Ja
Instruktioner:	Ja
Nuvarande:	0.6 A
Frekvensband:	2.4 GHz
Maximal upplösning:	1280 x 720 pixlar
Antal kameror:	1
DC-spänningsingång:	5 V
Certifiering:	CE, FCC
Nätverksstandard:	IEEE 802.3, IEEE 802.3az, IEEE 802.3u, IEEE 802.3x
Förvaringstemperatur:	-20 - 70 °C
Ström LED:	Ja
Rackmontering:	Nee
MAC-adressfiltrering:	Ja
Antal matningar:	1
Auto MDI/MDI-X:	Ja
Power over Ethernet (PoE):	Nee
Stapelbar:	Ja
Max. överföringshastighet:	0.1 Gbit/s
Dataöverföringshastigheter som stöds:	10, 100 Mbps
Växlingskapacitet:	- Gbit/s
MAC-ställbar:	1000 entries
10G-stöd:	Nee
Dataflödeshantering:	Ja
Växlingstyp:	Unmanaged
Antal grundläggande switchande RJ-45 Ethernet-portar:	5
Nätkontakt:	DC-in ingang
Rörelsesensor:	Nej
Koppar Ethernet-kabelteknik:	100BASE-TX, 10BASE-T
Strömförbrukning (typiskt):	1.07 W
Drifttemperatur (TT):	0 - 40 °C
Harmoniserad systemkod (HS):	85176990
Lagra och vidarebefordra:	Ja
Produktens färg:	Vit
Formfaktor:	Kupol-formad
mörkerseende avstånd:	30 m
Strömförbrukning (vanlig):	5 W
Internationellt skydd (IP) kod:	IP66
Placeringar som kan användas:	Inomhus & utomhus
Monteringssätt:	Innertak/vägg
Minimibelysning:	- lx
Mörkerseende:	Ja
Objektivets betraktningsvinkel, horisontell:	48 °
Objektivets betraktningsvinkel, vertikal:	40 °
