Sida 1/6

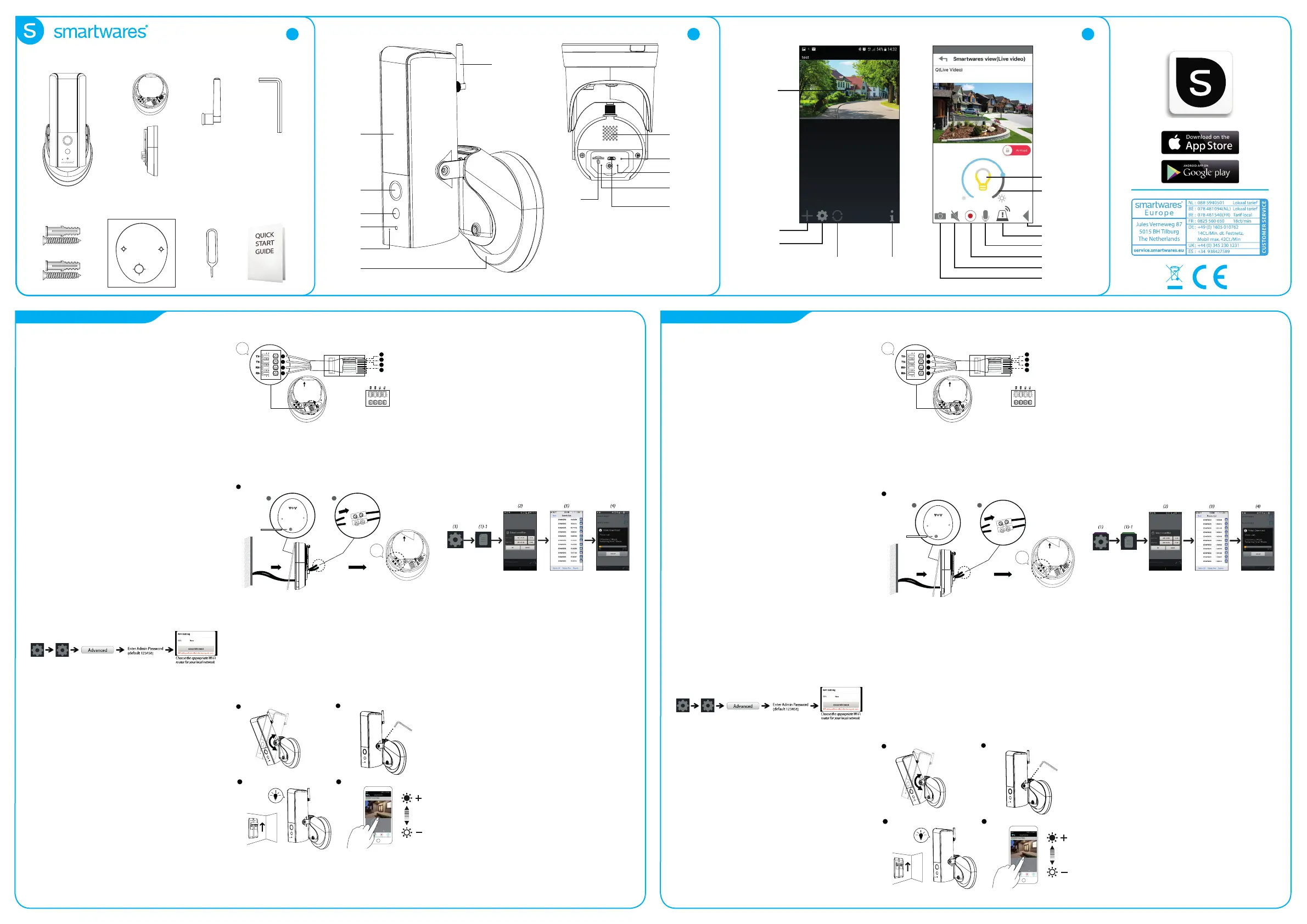

1. SCHACHTELINHALT

1.1 Kamera

1.2 Wandhalterung

1.3 Antenne

1.4 Sechskantschlüssel

1.5 Schrauben und Dübel

1.6 Karte zum Ausrichten

1.7 Reset-Stift

1.8 Schnellstartanleitung

EINLEGEN EINER SD-KARTE

1. Stellen Sie zuerst sicher, dass Ihre Kamera nicht mit der

Steckdose verbunden ist. Legen Sie Ihre Micro-SD-Karte in den

TF-Kartenschlitz der Kamera ein. Verwenden Sie nur eine Micro-

SD-Karte der Klasse 10 (max. 128 GB).

2. Eine Micro-SD-Karte ist notwendig, wenn Sie Aufnahmen

machen wollen.

EINRICHTUNG DES WLAN

1. Verwenden Sie ein beliebiges handelsübliches Micro-USB-Kabel mit

USB-Adapter und verbinden Sie es mit der Unterseite der Kamera (2.12).

2. Schalten Sie die Kamera ein und warten Sie, bis die blaue LED-Anzeige

blau bleibt.

3. Damit wird die WLAN-Verbindung der Kamera eingerichtet. Das LED-Licht

wird sich während dieses Schrittes nicht einschalten(2.10).

4. Rufen Sie die WLAN-Einstellungen Ihres Mobilgeräts auf. Wählen Sie

den Namen des WLAN-Netzwerks, der mit HD-XXXXXX beginnt (xxxxxx =

Kennnummer der Kamera).

5. Geben Sie das Standardpasswort 12345678 ein und speichern Sie die

Einstellungen.

6. Öffnen Sie die App auf Ihrem Mobilgerät und tippen Sie auf das Symbol „+“,

um die Kamera hinzufügen.

7. Scannen Sie zum Aufrufen der DID-Informationen (CGXX-XXXXXX-XXXXXX)

den QR-Code-Aufkleber auf der Rückseite der Kamera oder geben Sie die DID,

einschließlich der Bindestriche, manuell ein.

8. Geben Sie Ihrem Gerät eine Bezeichnung (maximal 20 Zeichen).

9. Geben Sie den Standardsicherheitsschlüssel ein: 123456

10. Auf „save“ (Speichern) tippen und den App-Anweisungen folgen, um das

Setup abzuschließen.

• Die Kamera geht dann etwa 40 Sekunden lang ofine, um einen Neustart

für die WLAN-Verbindung durchzuführen. Die LED bleibt AN, sobald sich die

Kamera ordnungsgemäß mit dem WLAN-Router verbunden hat.

• Achten Sie in den WLAN-Einstellungen Ihres Smartphones/Tablets darauf,

dass der verbundene WLAN-Router derselbe ist wie der von der Kamera.

Weisen Sie ihn andernfalls manuell zu.

Achten Sie bitte darauf, dass Sie Ihren WLAN-Router zu Hause im lokalen

Netzwerk in den ERWEITERTEN EINSTELLUNGEN auswählen. Das System

beginnt rückwärts zu zählen und führt einen Neustart durch. Nachdem die

WLAN-Einstellungen aktualisiert wurden, wird auf dem Bildschirm wieder die

Kamera-Ansicht angezeigt.

MONTAGE

Bringen Sie bitte die Kamera in einer Höhe von circa 2,5 Metern an, um eine

optimale Leistung zu erzielen.

Unterbrechen Sie, bevor Sie mit der Montage fortfahren, die Stromzufuhr an der

Sicherung oder mithilfe des Trennschalters.

Es wird empfohlen, dass der Abstand zwischen dem Montageort der Kamera

und dem Router, für den Fall, dass die Übertragungsreichweite des Routers

nicht groß genug für eine optimale WLAN-Verbindung ist, nicht mehr als 150

Meter beträgt.

1. BOX CONTENT

1.1 Camera

1.2 Wall-bracket

1.3 Antenna

1.4 Hex key

1.5 Screws and plugs

1.6 Positioning card

1.7 Reset pin

1.8 Quick Start guide

INSERTING AN SD CARD

1. First make sure your camera is not connected to the power

adapter. Insert your Micro-SD card all the way in the memory card slot

on the camera. Only use a class 10 MicroSD card (max 128 GB).

2. A MicroSD card is required for recording footage.

WI-FI SETUP

1. Use any standard Micro-USB Cable with a USB power adapter to connect to

the bottom of the camera (2.12).

2. Power on the camera and wait until the Blue LED indicator stays blue (2.10).

3.This is only to setup the Wi-Fi connection of the camera. The LED light will not

turn on during this step.

4. Go to the Wi-Fi settings on your mobile device. Choose the Wi-Fi network with

a prex of HD-xxxxxx (xxxxxx = Camera ID numbers).

5. Enter the default password 12345678 and save the settings.

6. Open the app on your mobile device and tap the “+” icon to add the camera

to the app.

7. Scan the QR code label on the back of the camera to bring up the DID

information (CGXX-XXXXXX-XXXXXX), or manually type in the DID, including

the dashes.

8. Name your device (maximum of 20 characters).

9. Enter the default security code: 123456

10. Tap “save” and follow the in-app instructions to complete the setup.

• The camera will go ofine for around 40 seconds to reboot for Wi-Fi

connection. When the camera connects to the Wi-Fi router correctly, the LED

will stay ON.

• In the Wi-Fi settings of your smart phone/tablet, make sure the Wi-Fi router you

are connecting to is the same as the camera. If not, manually assign to it.

Please make sure to choose your local home Wi-Fi router on your local network

in the ADVANCED SETTING. The system will begin to count down and reboot

the system. The camera view will show on screen again after Wi-Fi setting has

been updated.

INSTALLATION

For optimal performance, please install the camera at a height of approximately

2.5 meters.

Disconnect the power at the fuse or circuit breaker before proceeding with the

installation.

It’s recommended to have the installation distance between the camera and the

router to be 150 meters or less in case the transmission range of the router is

not strong enough for optimal Wi-Fi connection.

2. PRODUCT OVERVIEW

2.1 Antenna

2.2 LED Light

2.3 Camera

2.4 Motion sensor

2.5 Light sensor

2.6 Microphone

2.7 Wall mount bracket

2.8 Speaker

2.9 Reset button

2.10 Power LED indicator

2.11 Link LED indicator

2.12 Micro USB port for Wi-Fi setup

2.13 Memory card slot

2. PRODUKTÜBERBLICK

2.1 Antenne

2.2 LED-Licht

2.3 Kamera

2.4 Bewegungssensor

2.5 Lichtsensor

2.6 Mikrofon

2.7 Wandhalterung

2.8 Lautsprecher

2.9 Reset-Taste

2.10 LED-Betriebsanzeige

2.11 LED-Verbindungsanzeige

2.12 Micro-USB-Anschluss zur Einrichtung-

des WLAN

2.13 Speicherkartensteckplatz

Ethernet connection (optional):

1. Please make sure you have turned off the power from the breaker before the

next step.

2. (A) Make a small hole in the rubber pad to have the AC power wire run into

the wall mount bracket. (B) Lead the wires to the front of the base, screw the

wires rmly into the terminal blocks. Put the terminal blocks back into the wall

mount bracket properly to protect it against water.

3. Fasten the wall mount bracket to the wall. Make sure that the UP sign is at

the top.

4. Connect the power wires to the wall mount bracket.

5. Place the camera on the wall mount bracket.

6. Fasten the screw by using the Phillips head screw driver.

7. Adjust the tilting angle of camera by adjusting the screws on both side.

8. Loosen the screw on the back using hex key provided to adjust the pan angle.

Attach it rmly when you’re done.

9. Once completed, turn on the power from the breaker and the camera will

power up.

Wait for 1 minute for the camera to connect to your Wi-Fi network.

10. The LED light will be at its full brightness after installation. You can adjust the

brightness to your preferred level once the camera has been set up.

Ethernet-Anschluss (optional):

1. Bitte vergewissern Sie sich vor dem nächsten Schritt, dass Sie mithilfe des

Trennschalters die Stromzufuhr unterbrochen haben.

2. (A) Machen Sie ein kleines Loch in die Gummiauage, um das Netzstromka-

bel an den Sockel des Anschlusskastens zu schließen.

(B) Führen Sie die Kabel zur Vorderseite des Sockels und schrauben Sie sie fest

in die Anschlussklemmen. Setzen Sie die Anschlussklemmen wieder ordnungs-

gemäß zurück in den Sockel, um sie vor Wasser zu schützen.

3. Befestigen Sie den Anschlusskasten an der Wand. Stellen Sie sicher, dass

sich das UP-Zeichen oben bendet.

4. Schließen Sie das Netzkabel an den Anschlusskasten.

5. Platzieren Sie das Gerät auf dem Anschlusskasten.

6. Ziehen Sie die Schrauben mithilfe eines Kreuzschraubenziehers fest.

7. Durch das Ausrichten der Schrauben an beiden Seiten lässt sich der

Neigungswinkel der Kamera einstellen.

8. Lösen Sie mit dem enthaltenen Sechskantschlüssel die Schraube auf der

Rückseite, um den Schwenkwinkel anzupassen. Befestigen Sie das Gerät

sicher, sobald Sie fertig sind.

9. Sobald Sie nach Abschluss der Arbeiten am Trennschalter den Strom wieder

eingeschaltet haben, fährt die Kamera hoch.

Warten Sie 1 Minute, bis sich die Kamera mit dem WLAN-Netzwerk verbunden

hat.

10. Das LED-Licht ist nach der Montage auf volle Helligkeit eingestellt. Sobald

die Kamera eingerichtet wurde, können Sie die Helligkeit auf das von Ihnen

gewünschte Niveau stellen.

I/O Pin Connector

RX+/RX-/TX+/TX-: Ethernet Cable I/O*

*Ethernet cable not included in the package.

I/O Pin Connector

RX+/RX-/TX+/TX-: Ethernet Cable I/O*

*Ethernet cable not included in the package.

A B

3. LIVE VIEW / SNAPSHOTS / RECORDING

3.1 Add camera

3.2 Camera setting

3.3 Refresh

3.4 Information

3.5 Live view

3.6 Light on/Off

3.7 Brightness slider

3.8 Return to camera list

3.9 Enable/disable siren

3.10 Push to talk

3.11 Snapshot

3.12 Mute/unmute

3.13 Video record on/off

PLAYBACK RECORDED VIDEO

Follow these steps to view your recorded footage:

1. Tap device settings and then the event list.

2. Select a time period.

3. Tap a le to start playback.

4. Tap download to download the le to your device.

For a more detailed description of all functionality, please download the

extended user manual from our website, service.smartwares.eu. Please search

for “CIP-39901”.

3. LIVE-ANSICHT / SCHNAPPSCHÜSSE / AUFNAHME

3.1 Kamera hinzufügen

3.2 Kamera-Einstellung

3.3 Aktualisieren

3.4 Information

3.5 Live-Ansicht

3.6 Licht an/aus

3.7 Schieberegler für Helligkeit

3.8 Zurück zur Kameraliste

3.9 Alarm aktivieren/deaktivieren

3.10 Drücken, um zu sprechen

3.11 Schnappschuss

3.12 Stumm/Laut

3.13 Videoaufnahme ein/aus

WIEDERGABE AUFGEZEICHNETER VIDEOS

Befolgen Sie diese Schritte, um die Aufnahmen anzusehen:

1. Tippen Sie auf Geräteeinstellungen und dann auf die Ereignisliste.

2. Wählen Sie eine Zeitspanne.

3. Tippen Sie auf eine Datei, um die Wiedergabe zu starten.

4. Tippen Sie zum Herunterladen der Datei auf Ihr Gerät auf „Download“.

For a more detailed description of all functionality, please download the

extended user manual from our website, service.smartwares.eu. Please search

for “CIP-39901”.

App instructions

9 10

1.1 1.2

Smartwares View APPCAMERA LIST LIVE-VIEW1

Guardian | CIP-39901

QSG

CIP-39901

2.7

App instructions

2.1

3.1

3.2

2.2

2.3

2.4

2.5

2.6

1.6 1.71.5

1.3 1.4

1.8

2.8

2.9

2.10

2.11

2.12

2.13

USBRESET

3.3 3.4

3.5

9 10

Connected

3.6

3.7

3.8

3.9

3.10

3.13

3.12

3.11

Produktspecifikationer

Varumärke:	Smartwares
Kategori:	övervakningskamera
Modell:	Guardian CIP-39901
Mobila operativsystem som stöds:	Android, iOS
Videolägen som stöds:	1080p
Maximal upplösning:	1920 x 1080 pixlar
Antal kameror:	1
Inbyggd hårddisk:	Nej
Inbyggda högtalare:	Ja
Full HD:	Ja
Optisk sensorstorlek:	1/3 "
Bildsensortyp:	CMOS
Inbyggd mikrofon:	Ja
Modell:	IP-säkerhetskamera
Rörelsesensor:	Ja
Rörelsesensorteknik:	Passiv infraröd (PIR) sensor
Typ av minneskort:	MicroSD (TransFlash)
Produktens färg:	Silver
Inbyggd kortläsare:	Ja
Strömförsörjning via Ethernet (PoE) stöd:	Nej
Internationellt skydd (IP) kod:	IP66
Placeringar som kan användas:	Utomhus
Monteringssätt:	Innertak/vägg
Minimibelysning:	- lx
Strömkälla av typen:	AC
Webbaserad adminstraion:	Ja
Bluetooth:	Nej
Högsta minneskortskapacitet:	128 GB
